Tìm hiểu về công nghệ màn hình LED COB

Công nghệ đóng gói ảnh hưởng trực tiếp đến mật độ điểm ảnh, độ bền và khả năng bảo trì của màn hình LED. Trong nhiều năm, SMD là lựa chọn phổ biến nhờ quy trình sản xuất trưởng thành, chi phí hợp lý và dễ sửa chữa. Tuy nhiên, khi nhu cầu chuyển sang màn hình có khoảng cách điểm ảnh ngày càng nhỏ và khoảng cách xem gần, công nghệ COB bắt đầu được ứng dụng rộng rãi hơn.

COB (Chip On Board) không phải một loại màn hình tách biệt với LED, mà là công nghệ đóng gói chip. Điểm khác biệt chính nằm ở cách chip LED được gắn và bảo vệ trên bảng mạch. Đây cũng là nền tảng giúp COB phát huy lợi thế ở phân khúc màn hình fine pitch và micro-pitch.

Công nghệ màn hình LED COB là gì?

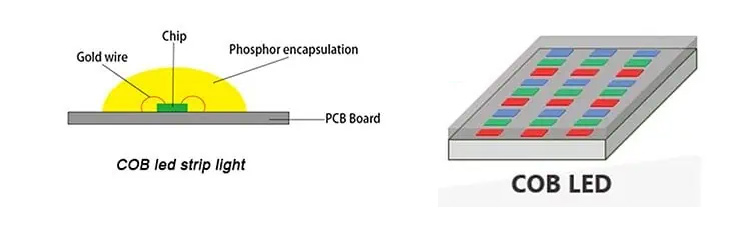

Trong màn hình LED COB, các chip LED kích thước nhỏ được gắn trực tiếp lên bảng mạch PCB. Sau khi tạo kết nối điện, khu vực chứa chip được phủ vật liệu bảo vệ và xử lý quang học để hình thành bề mặt module tương đối liền khối.

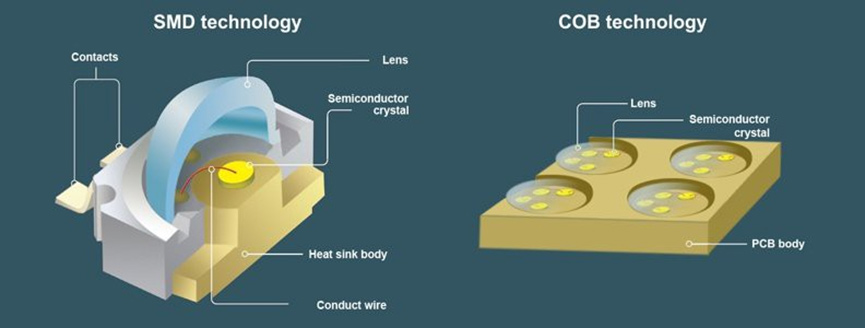

Khác với SMD, chip không cần được đóng thành từng linh kiện LED riêng rồi mới hàn lên PCB. Nhờ giảm một số lớp đóng gói trung gian, COB tạo điều kiện bố trí chip với mật độ cao hơn và bảo vệ khu vực phát sáng tốt hơn.

Về nguyên lý, chip LED vẫn là phần tử phát sáng; COB chủ yếu thay đổi cách chip được tích hợp lên module.

Cấu tạo và quy trình đóng gói màn hình LED COB

Quy trình cụ thể khác nhau giữa từng nhà sản xuất, nhưng một module COB thường trải qua các bước chính sau:

1. Gắn chip lên PCB: các chip LED đỏ, xanh lá và xanh dương được đặt theo ma trận điểm ảnh đã thiết kế.
2. Tạo kết nối điện: chip được kết nối với mạch bằng wire bonding hoặc liên kết trực tiếp, tùy kiến trúc face-up hay flip-chip.
3. Đóng gói bề mặt: chip được phủ vật liệu bảo vệ; lớp phủ đồng thời ảnh hưởng đến độ đen, phản xạ ánh sáng và đặc tính quang học.
4. Kiểm tra và hiệu chỉnh: module được cân chỉnh độ sáng, màu sắc, mức xám và độ đồng đều trước khi ghép thành màn hình.

Ở các dòng mới, flip-chip COB ngày càng phổ biến. Điện cực chip được kết nối trực tiếp xuống nền mạch, giúp giảm dây bonding và hỗ trợ mật độ đóng gói cao hơn.

Vì sao COB phù hợp với màn hình LED fine pitch?

Pixel pitch là khoảng cách từ tâm một pixel đến tâm pixel kế bên. Khoảng cách này càng nhỏ thì cùng một diện tích có thể chứa nhiều điểm ảnh hơn, giúp hình ảnh chi tiết hơn khi người xem đứng gần.

Ở SMD, mỗi cụm LED RGB là một linh kiện đã đóng gói và cần được hàn lên PCB. Khi pixel pitch tiếp tục giảm, kích thước package và vùng hàn trở thành những yếu tố khó thu nhỏ. COB đưa chip trực tiếp lên board nên phù hợp hơn với định hướng tăng mật độ điểm ảnh.

Ưu điểm của công nghệ màn hình LED COB

Khả năng phát triển pixel pitch nhỏ

Ưu thế quan trọng của COB là khả năng tích hợp chip với mật độ cao, hỗ trợ phát triển màn hình fine pitch và micro-pitch. Tuy nhiên, COB không tự động đồng nghĩa với độ phân giải cao hơn. Độ phân giải vẫn phụ thuộc vào pixel pitch, kích thước màn hình và tổng số pixel.

Bề mặt module được bảo vệ tốt

Ở nhiều màn hình SMD, các bóng LED nằm nổi trên bề mặt module và dễ chịu tác động trực tiếp khi vận chuyển, lắp đặt hoặc vệ sinh. Với COB, chip nằm dưới lớp vật liệu đóng gói nên được bảo vệ tốt hơn trước va chạm và một số tác động từ môi trường.

Tiềm năng tạo độ tương phản cao

Bề mặt COB có thể được xử lý để tăng độ đen và giảm phản xạ ánh sáng môi trường. Khi kết hợp với chip, driver IC và thuật toán điều khiển phù hợp, màn hình có thể tái tạo vùng tối tốt và tạo cảm giác hình ảnh có chiều sâu hơn.

Đây là lợi thế đáng chú ý trong các ứng dụng cần chất lượng hình ảnh cao như màn hình LED truyền hình, livestream, studio, phim trường.

Góc nhìn rộng và tính đồng nhất tốt

Cấu trúc bề mặt thấp và liền khối của COB có thể hỗ trợ góc nhìn rộng, giảm một số biến đổi màu khi quan sát lệch trục. Tuy vậy, kết quả thực tế còn phụ thuộc vào kiến trúc chip, vật liệu phủ và thiết kế quang học của từng sản phẩm.

Độ đồng đều màu sắc vẫn phụ thuộc vào chất lượng chip, lắp ráp và quá trình calibration.

Giảm một số điểm kết nối trung gian

COB rút ngắn chuỗi đóng gói bằng cách gắn chip trực tiếp lên PCB. Đặc biệt với flip-chip COB, việc giảm dây bonding và các liên kết trung gian có thể cải thiện độ ổn định nếu quy trình sản xuất được kiểm soát tốt.

Dù vậy, COB vẫn có thể phát sinh lỗi ở chip, driver IC, PCB, nguồn hoặc card nhận nên không thể xem là công nghệ “không cần bảo trì”.

Khả năng tối ưu nhiệt và điện năng

Việc gắn chip trực tiếp lên nền mạch có thể tạo đường truyền nhiệt ngắn hơn. Một số thiết kế flip-chip và hệ thống điều khiển mới còn tối ưu công suất tiêu thụ, nhưng đây không phải đặc tính giống nhau ở mọi sản phẩm.

Khi so sánh, cần xem công suất trung bình, công suất tối đa, độ sáng vận hành và điều kiện đo thay vì chỉ dựa vào tên công nghệ.

Hạn chế của màn hình LED COB

COB có nhiều lợi thế nhưng không phải lúc nào cũng là phương án tối ưu. Các hạn chế cần cân nhắc gồm:

• Chi phí đầu tư: quy trình gắn chip, đóng gói và hiệu chỉnh yêu cầu thiết bị cùng mức kiểm soát sản xuất cao.
• Sửa chữa chuyên biệt hơn: chip nằm dưới lớp đóng gói nên việc xử lý một điểm ảnh lỗi cần công nghệ và quy trình phù hợp; khả năng sửa tại chỗ phụ thuộc từng nhà sản xuất.
• Yêu cầu cao về độ đồng đều: sai khác về màu đen, độ sáng hoặc màu sắc giữa các module dễ nhận thấy trên màn hình pixel pitch nhỏ.
• Chất lượng giữa các sản phẩm khác nhau: cùng mang tên COB nhưng hiệu năng còn phụ thuộc chip, driver IC, vật liệu phủ, PCB, tản nhiệt và thuật toán điều khiển.

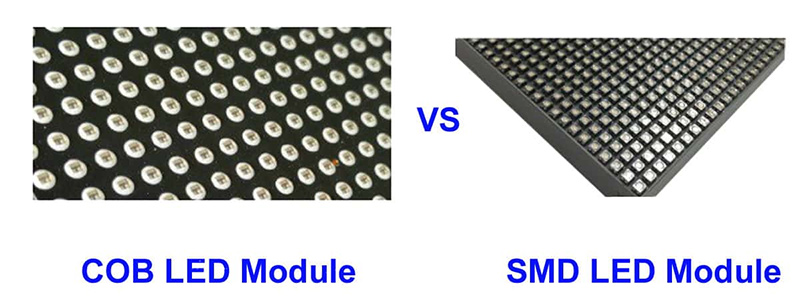

So sánh màn hình LED COB và SMD

Tiêu chí	LED COB	LED SMD
Cách đóng gói	Chip gắn trực tiếp lên PCB và đóng gói ở cấp module	Chip nằm trong package LED riêng, sau đó package được hàn lên PCB
Pixel pitch nhỏ	Có lợi thế ở fine pitch và micro-pitch	Phù hợp nhiều dải pixel pitch, nhưng việc thu nhỏ chịu giới hạn của package và vùng hàn
Bảo vệ bề mặt	Chip thường nằm dưới lớp bảo vệ liên tục	Linh kiện LED nằm nổi trên bề mặt module
Độ tương phản	Có thể tối ưu tốt bằng xử lý bề mặt đen và chống phản xạ	Phụ thuộc package LED, mask và thiết kế module
Bảo trì	Cần quy trình sửa module phù hợp với công nghệ COB	Kỹ thuật thay và sửa LED đã phổ biến
Chi phí	Thường cao hơn ở phân khúc fine pitch	Dải lựa chọn rộng và dễ tối ưu chi phí ở nhiều ứng dụng
Ứng dụng	Phòng điều khiển, phòng họp, studio, showroom, hiển thị cao cấp	Quảng cáo, sự kiện, sân khấu, indoor và outdoor

COB không tốt hơn SMD trong mọi trường hợp. SMD vẫn có lợi thế về chi phí và kinh nghiệm bảo trì; COB nổi bật hơn khi dự án cần pixel pitch nhỏ và khả năng bảo vệ bề mặt tốt.

Khi nào nên chọn màn hình LED COB?

COB phù hợp với dự án yêu cầu chất lượng hình ảnh cao ở khoảng cách gần, hoạt động ổn định và hạn chế rủi ro va chạm bề mặt. Các ứng dụng tiêu biểu gồm trung tâm điều hành, phòng giám sát, phòng hội nghị, studio, showroom và khu trưng bày cao cấp.

Với màn hình LED phòng họp, COB đáng cân nhắc khi người dùng cần đọc chữ nhỏ, bảng biểu hoặc nội dung có nhiều chi tiết. Nếu màn hình có kích thước lớn, khoảng cách xem xa, thường xuyên tháo lắp hoặc ngân sách hạn chế, SMD vẫn có thể là phương án kinh tế hơn.

Thông số cần kiểm tra khi mua màn hình COB

Không nên lựa chọn chỉ dựa trên nhãn “COB” hay “Micro LED”. Một hệ thống tốt cần được đánh giá bằng thông số và điều kiện vận hành thực tế:

• Pixel pitch và độ phân giải: quyết định mật độ điểm ảnh và độ chi tiết.
• Độ sáng: cần phù hợp ánh sáng môi trường; trong phòng kín, quá sáng chưa chắc cho trải nghiệm tốt hơn.
• Độ tương phản và chống phản xạ: ảnh hưởng đến vùng đen và khả năng quan sát khi có ánh sáng xung quanh.
• Refresh rate và mức xám: đặc biệt quan trọng với quay phim, livestream và nội dung chuyển động.
• Góc nhìn: nên kiểm tra cả chiều ngang và chiều dọc.
• Công suất và nhiệt độ vận hành: liên quan đến chi phí điện, tản nhiệt và tuổi thọ hệ thống.
• Khả năng bảo trì: cần làm rõ cách tháo module, sửa điểm ảnh, linh kiện dự phòng và chính sách bảo hành.
• Khả năng xử lý HDR: nên xem đồng thời độ tương phản, độ sâu bit, độ sáng và bộ xử lý hình ảnh.

Xu hướng phát triển của công nghệ LED COB

COB đang phát triển theo hướng pixel pitch nhỏ hơn, flip-chip, lớp phủ chống phản xạ tốt hơn và tối ưu năng lượng. Công nghệ này có liên hệ chặt chẽ với quá trình thương mại hóa Micro LED, nhưng COB và Micro LED không đồng nghĩa: COB mô tả phương pháp đóng gói, còn Micro LED liên quan đến kích thước và kiến trúc phần tử LED.

Trong tương lai gần, COB nhiều khả năng tiếp tục cùng tồn tại với SMD, IMD và MIP. Mỗi công nghệ có lợi thế riêng về chi phí, mật độ điểm ảnh, khả năng sản xuất, sửa chữa và độ tin cậy.

Kết luận

Màn hình LED COB là bước tiến quan trọng của công nghệ đóng gói LED, đặc biệt phù hợp với hệ thống fine pitch cần độ chi tiết cao, bề mặt bền và chất lượng hiển thị tốt ở khoảng cách gần.

Tuy nhiên, COB không phải tiêu chí duy nhất quyết định chất lượng màn hình. Khi lựa chọn, cần đánh giá đồng thời pixel pitch, độ sáng, độ tương phản, refresh rate, mức xám, khả năng bảo trì và năng lực kỹ thuật của đơn vị cung cấp.
