Thiết kế màn hình LCD ghép cho phòng giám sát camera cần lưu ý gì?

Màn hình LCD ghép trong phòng giám sát camera không chỉ cần kích thước lớn. Hệ thống phải giúp nhân viên quan sát đồng thời nhiều luồng camera, nhận biết chi tiết đủ nhanh và vận hành ổn định trong thời gian dài. Vì vậy, số lượng màn hình, kích thước panel, viền ghép, độ phân giải và bộ xử lý hình ảnh cần được tính như một hệ thống thống nhất.

Dưới đây là những yếu tố quan trọng nhất cần xác định trước khi thiết kế Video Wall cho phòng camera.

1. Bắt đầu từ số lượng camera và số ô hình cần quan sát đồng thời

Đây là thông tin nên xác định trước khi chọn màn hình. Một hệ thống có 16 camera nhưng nhân viên chỉ cần theo dõi thường trực 9 camera quan trọng sẽ có yêu cầu khác hệ thống phải hiển thị đồng thời 64 hoặc 100 luồng.

Nên chia camera thành các nhóm:

• Camera cần giám sát liên tục.
• Camera chỉ mở khi có cảnh báo hoặc sự kiện.
• Camera cần phóng lớn để xem chi tiết.
• Camera dự phòng hoặc khu vực ít quan trọng.

Từ đó mới xác định số ô hình cần hiển thị thường trực trên Video Wall. Nếu cố đưa quá nhiều camera lên cùng một diện tích màn hình, mỗi cửa sổ sẽ trở nên quá nhỏ và người vận hành khó nhận biết sự việc.

2. Chọn cấu hình Video Wall theo diện tích phòng và số lượng nội dung

Các cấu hình thường gặp gồm 2×2, 3×2, 3×3 hoặc các hệ thống lớn hơn. Ký hiệu 3×2 nghĩa là có 3 màn hình theo chiều ngang và 2 màn hình theo chiều cao.

Cấu hình	Số panel	Phù hợp với
2×2	4	Phòng giám sát nhỏ, số lượng camera vừa phải
3×2	6	Không gian cần màn hình rộng, nhiều nhóm camera
3×3	9	Trung tâm giám sát quy mô trung bình – lớn
4×3 trở lên	12+	Control room, trung tâm vận hành hoặc hệ thống camera quy mô lớn

Không nên mặc định số camera càng nhiều thì càng phải ghép nhiều panel. Cần xét đồng thời khoảng cách quan sát, số camera hiển thị cùng lúc và mức độ chi tiết mà nhân viên phải nhận biết.

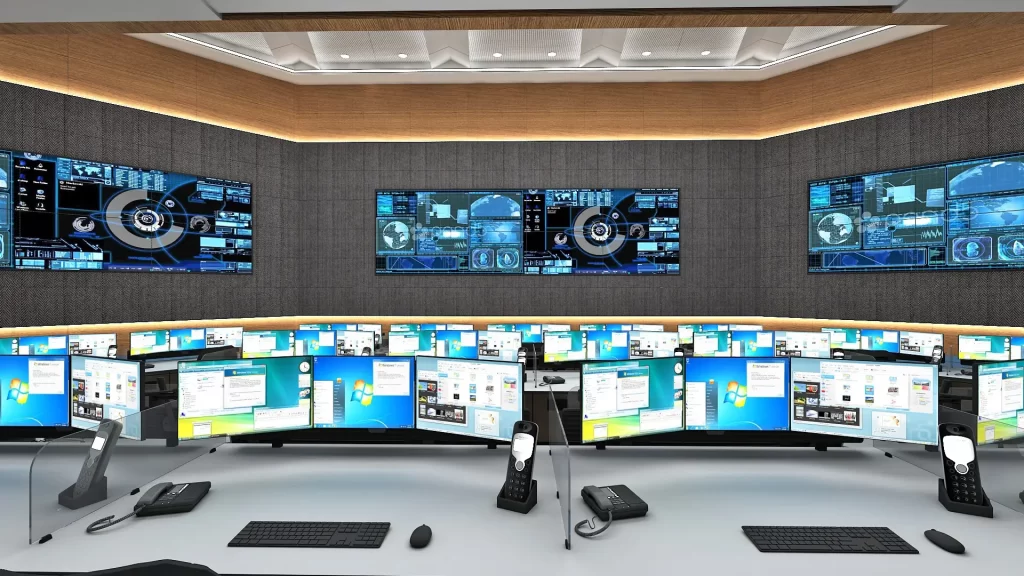

3. Panel 46, 49, 55 hay 65 inch: chọn kích thước nào?

Màn hình ghép 55 inch là kích thước thường được cân nhắc cho phòng giám sát vì tạo diện tích hiển thị lớn nhưng vẫn thuận tiện khi tổ chức các cấu hình nhiều hàng, nhiều cột.

Panel 46 hoặc 49 inch có thể phù hợp khi phòng nhỏ hoặc khoảng cách từ bàn điều khiển tới Video Wall không lớn. Panel 65 inch tạo diện tích lớn hơn trên mỗi tấm, nhưng hệ khung và chiều cao tổng thể cũng tăng đáng kể.

Khi chọn kích thước nên kiểm tra:

• Chiều rộng và chiều cao bức tường.
• Khoảng cách từ người vận hành đến Video Wall.
• Số hàng màn hình cần bố trí.
• Chiều cao trần.
• Khả năng tiếp cận phía sau hoặc phía trước để bảo trì.

Không nên chọn panel lớn nhất chỉ vì muốn có màn hình lớn. Một Video Wall quá cao khiến nhân viên phải liên tục ngẩng đầu để quan sát hàng trên cùng, gây bất tiện khi làm việc trong thời gian dài.

4. Viền ghép có cần phải dưới 1 mm không?

Phòng giám sát camera không phải lúc nào cũng cần viền ghép nhỏ nhất. Khác với Video Wall quảng cáo thường phát một hình ảnh trải toàn bộ màn hình, hệ thống CCTV chủ yếu chia thành nhiều cửa sổ camera độc lập.

Nếu mỗi camera được bố trí trong một ô riêng và khoảng cách quan sát tương đối xa, viền 1.74 mm, 2.5 mm hoặc thậm chí 3.5 mm vẫn có thể đáp ứng tốt.

Viền dưới 1 mm đáng cân nhắc khi:

• Video Wall còn dùng để hiển thị bản đồ hoặc dashboard toàn màn hình.
• Thường xuyên phóng một camera lên toàn bộ hệ thống.
• Người vận hành ngồi tương đối gần.
• Phòng điều hành yêu cầu tính thẩm mỹ cao.

Ví dụ, cấu hình sử dụng màn hình LCD ghép 55 inch viền siêu mỏng 0.44 mm phù hợp hơn với những hệ thống cần giảm tối đa đường chia hình ảnh. Nếu không có yêu cầu đó, không nhất thiết phải đầu tư mức bezel nhỏ nhất.

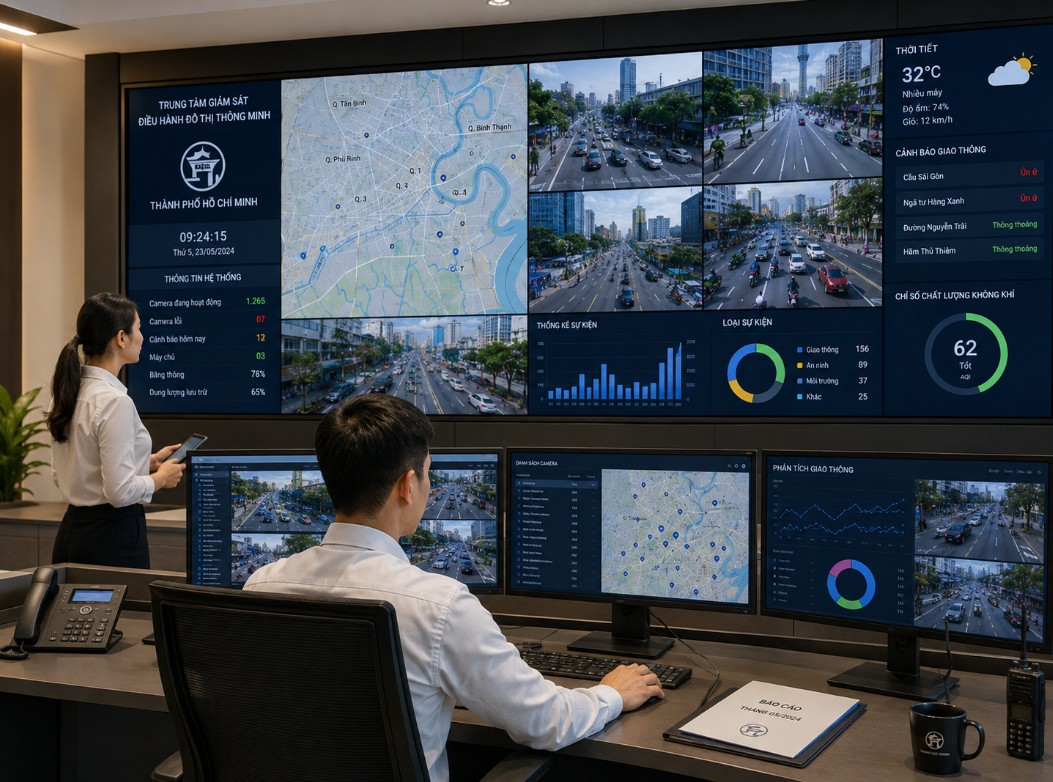

5. Độ phân giải phải tính theo kích thước từng cửa sổ camera

Một panel Full HD có 1920 x 1080 pixel, nhưng khi chia màn hình thành nhiều cửa sổ thì mỗi camera chỉ sử dụng một phần số pixel đó.

Ví dụ, nếu một panel được chia thành 4 ô bằng nhau, mỗi ô chỉ chiếm khoảng một phần tư diện tích panel. Nếu tiếp tục tăng số ô lên 9 hoặc 16, kích thước hiển thị của từng camera giảm nhanh.

Do đó, thiết kế cần trả lời hai câu hỏi:

• Mỗi camera tối thiểu phải được hiển thị ở kích thước bao nhiêu để quan sát hiệu quả?
• Khi có sự kiện, người vận hành có thể phóng nhanh camera đó lên một panel hoặc toàn Video Wall hay không?

Camera có độ phân giải 4K cũng không có nghĩa mỗi cửa sổ trên Video Wall phải hiển thị toàn bộ 4K. Hệ thống VMS hoặc Video Wall Controller có thể scale nguồn hình theo kích thước cửa sổ hiển thị.

6. Video Wall Controller là thành phần rất quan trọng

Panel chỉ đảm nhiệm hiển thị. Việc đưa hàng chục nguồn camera lên nhiều màn hình thường cần hệ thống xử lý hoặc phần mềm quản lý phù hợp.

Tùy kiến trúc, hệ thống có thể sử dụng:

• Máy trạm chạy phần mềm VMS.
• Video Wall Controller chuyên dụng.
• Decoder của hệ thống camera.
• Matrix hoặc bộ xử lý đa màn hình.

Bộ xử lý cần đáp ứng số lượng đầu vào, số lượng đầu ra và độ phân giải tổng của Video Wall. Nếu controller không đủ năng lực xử lý, việc trang bị panel độ phân giải cao cũng không mang lại hiệu quả tương ứng.

Nên xác định ngay từ đầu các layout cần sử dụng, ví dụ:

• 16 camera chia đều trên toàn hệ thống.
• 1 camera lớn + 8 camera nhỏ.
• Camera bên trái + bản đồ hoặc dữ liệu cảnh báo bên phải.
• Một nguồn máy tính hiển thị toàn bộ Video Wall.

7. Độ sáng vừa đủ quan trọng hơn độ sáng quá cao

Phòng giám sát thường là không gian trong nhà với ánh sáng được kiểm soát. Vì vậy không cần chạy màn hình ở mức sáng quá cao như Digital Signage gần cửa kính hoặc ngoài trời.

Độ sáng quá mạnh trong phòng tối có thể khiến nhân viên mỏi mắt khi phải quan sát liên tục nhiều giờ. Điều quan trọng hơn là màn hình có độ sáng đồng đều giữa các panel và có thể điều chỉnh phù hợp với ánh sáng phòng.

Khi nghiệm thu cần quan sát các vùng màu sáng và tối trên toàn hệ thống để phát hiện sự chênh lệch rõ rệt giữa các tấm.

8. Độ đồng đều màu giữa các panel rất quan trọng

Trong Video Wall, một panel hơi ám màu hoặc sáng hơn các màn hình còn lại sẽ dễ nhận ra vì các tấm nằm sát nhau.

Đặc biệt với hình ảnh camera, sự lệch màu có thể khiến cùng một khu vực trông khác nhau khi hình ảnh được chuyển từ panel này sang panel khác.

Hệ thống nên có khả năng cân chỉnh:

• Brightness.
• Contrast.
• Nhiệt độ màu.
• RGB hoặc các thông số màu tương ứng.

Nếu gặp hiện tượng các panel sáng tối hoặc màu sắc không đồng nhất, có thể tham khảo bài màn hình LCD ghép hiển thị không đều giữa các tấm.

9. Khoảng cách từ bàn điều khiển tới Video Wall phải được tính trước

Khoảng cách quan sát ảnh hưởng trực tiếp tới kích thước màn hình và số lượng camera có thể bố trí trên một panel.

Nếu người vận hành ngồi quá gần một Video Wall lớn, họ phải xoay đầu hoặc ngẩng lên nhiều để quan sát toàn bộ hệ thống. Nếu ngồi quá xa, chữ nhỏ, timestamp và chi tiết trong từng camera trở nên khó đọc.

Khi khảo sát nên thử mô phỏng:

• Vị trí bàn vận hành.
• Chiều cao mắt khi ngồi.
• Tâm của Video Wall.
• Góc quan sát tới hàng màn hình trên cùng.

Mục tiêu không chỉ là nhìn thấy toàn bộ bức tường màn hình mà còn phải đọc được thông tin cần thiết trong từng cửa sổ camera.

10. Cần thiết kế khung màn hình cho việc bảo trì

Video Wall thường hoạt động trong nhiều năm nên khả năng thay một panel khi xảy ra sự cố phải được tính ngay từ giai đoạn thiết kế.

Có hai hướng phổ biến:

• Thiết kế lối kỹ thuật phía sau Video Wall.
• Sử dụng giá treo hỗ trợ bảo trì mặt trước.

Nếu hệ thống được đặt trong hốc tường mà không có khoảng thao tác phía sau và cũng không có cơ cấu kéo màn hình ra phía trước, việc thay một panel ở giữa Video Wall sẽ rất khó khăn.

Khung cũng phải cho phép căn chỉnh chính xác theo cả chiều ngang, chiều dọc và độ sâu để các panel nằm trên cùng mặt phẳng.

11. Nguồn điện và tản nhiệt cần thiết kế theo toàn hệ thống

Một Video Wall 3×3 có 9 panel hoạt động cùng lúc, cộng thêm controller, máy tính, decoder và thiết bị mạng. Do đó không nên chỉ tính công suất của một màn hình.

Cần xác định:

• Tổng công suất hệ thống.
• Phương án chia tải điện.
• UPS cho các thiết bị quan trọng nếu cần.
• Tiếp địa và bảo vệ nguồn.
• Khả năng thông gió quanh Video Wall.

Nếu màn hình được đặt trong hốc kín, nhiệt từ nhiều panel có thể tích tụ phía sau. Khoảng thông gió và hệ thống điều hòa phòng phải được tính phù hợp với tổng tải nhiệt.

12. Hệ thống giám sát 24/7 nên chú ý khả năng dự phòng

Với trung tâm an ninh quan trọng, mục tiêu không chỉ là màn hình đẹp mà còn phải hạn chế thời gian mất khả năng quan sát khi thiết bị gặp sự cố.

Có thể cân nhắc:

• UPS cho Video Wall và hệ thống xử lý.
• Nguồn tín hiệu dự phòng.
• Máy trạm hoặc controller dự phòng đối với hệ thống quan trọng.
• Panel dự phòng nếu dự án sử dụng số lượng lớn và yêu cầu khôi phục nhanh.
• Lưu sẵn cấu hình layout để phục hồi khi thay thiết bị.

Đối với panel kích thước lớn, có thể tham khảo màn hình LCD ghép 65 inch viền 0.67 mm nếu dự án cần diện tích hiển thị lớn trên mỗi màn hình. Tuy nhiên, kích thước nên được quyết định sau khi tính khoảng cách xem và chiều cao tổng thể của Video Wall.
