Tìm hiểu các kích thước viền màn hình LCD ghép

Viền ghép là một trong những thông số quan trọng nhất khi chọn màn hình LCD Video Wall. Các mức 0.44 mm, 0.67 mm, 0.88 mm, 1.74 mm, 2.5 mm và 3.5 mm chủ yếu khác nhau ở mức độ nhìn thấy đường chia giữa các màn hình sau khi ghép. Viền càng nhỏ, hình ảnh tổng thể càng liền mạch, nhưng chi phí thiết bị thường cũng cao hơn.

Tuy nhiên, trước khi so sánh các con số này cần hiểu đúng cách nhà sản xuất công bố thông số bezel, nếu không rất dễ nhầm giữa “viền một cạnh” và “bezel-to-bezel”.

Trước tiên cần hiểu đúng “viền ghép” của màn hình LCD là gì?

Khi hai màn hình LCD đặt sát nhau, giữa hai vùng hình ảnh sẽ xuất hiện một đường chia. Đường chia này hình thành từ phần viền và vùng không hiển thị ở cạnh của hai panel.

Trong tài liệu kỹ thuật thường gặp hai khái niệm:

• Bezel: độ rộng phần viền của một cạnh màn hình.
• Bezel-to-Bezel (B2B): tổng độ rộng phần viền của hai màn hình nằm cạnh nhau.

Ví dụ, một model có bezel 0.44 mm ở mỗi cạnh có thể tạo ra khoảng 0.88 mm bezel-to-bezel khi hai màn hình ghép sát nhau.

Đây là lý do không nên chỉ nhìn con số “0.44 mm” và “0.88 mm” rồi kết luận ngay rằng màn hình 0.44 mm có đường ghép nhỏ bằng một nửa. Cần kiểm tra datasheet xem con số đó đang nói về bezel một cạnh, B2B hay khoảng cách từ vùng hiển thị này tới vùng hiển thị kế bên.

So sánh nhanh các mức viền ghép LCD phổ biến

Mức viền	Mức độ liền mạch	Ứng dụng phù hợp	Mức đầu tư tương đối
0.44 mm	Rất cao	Showroom cao cấp, trung tâm điều hành, studio, không gian cần hình ảnh gần liền mạch	Cao
0.67 mm	Rất cao	Video Wall cao cấp, phòng điều hành, khu vực quan sát gần	Cao
0.88 mm	Rất tốt	Control room, showroom, sảnh, Digital Signage cao cấp	Khá cao
1.74 mm	Tốt	Phòng giám sát, phòng họp, trung tâm thương mại	Trung bình – khá
2.5 mm	Khá	Giám sát, quảng cáo, khu vực có khoảng cách xem tương đối xa	Trung bình
3.5 mm	Đường ghép dễ nhận thấy hơn	Video Wall ngân sách tối ưu, giám sát hoặc quan sát từ xa	Dễ tiếp cận hơn

Bảng trên mang tính định hướng. Khi so sánh hai sản phẩm cụ thể cần kiểm tra chúng có đang sử dụng cùng một cách tính viền hay không.

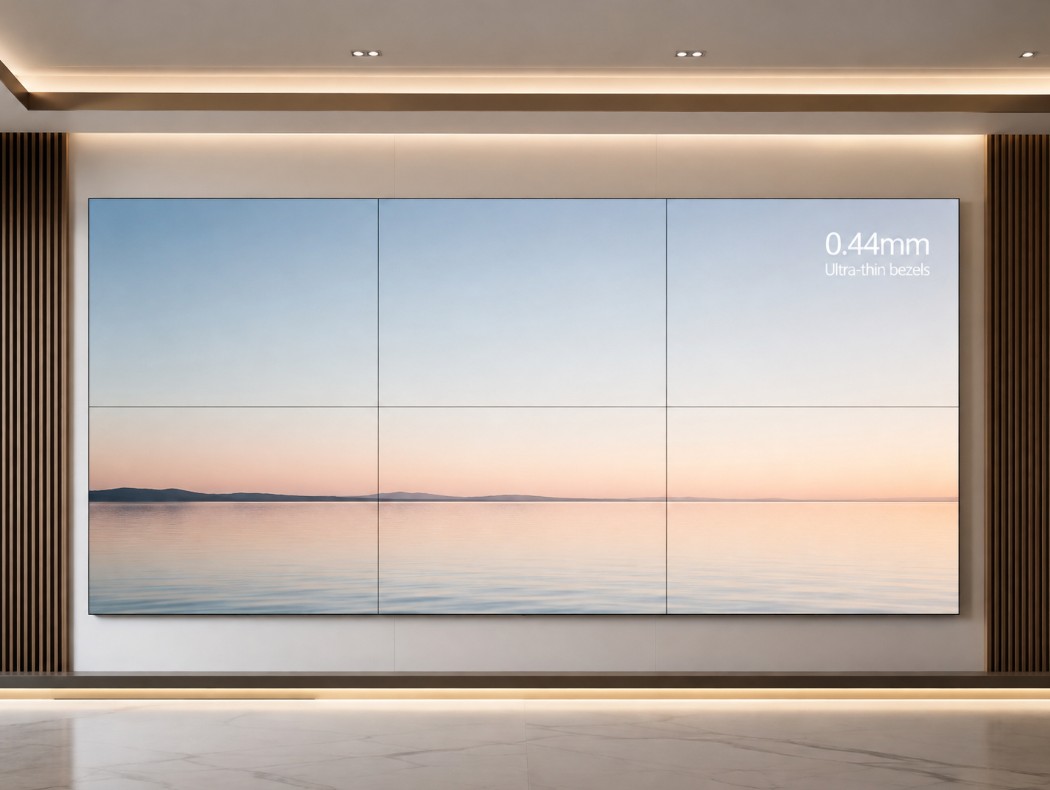

Viền 0.44 mm: hướng tới Video Wall gần như liền mạch

0.44 mm nằm trong nhóm viền rất mỏng của màn hình LCD ghép. Với các model sử dụng thiết kế even bezel 0.44 mm ở mỗi cạnh, tổng bezel-to-bezel giữa hai màn hình có thể vào khoảng 0.88 mm.

Ưu điểm lớn nhất là đường chia ít gây gián đoạn nội dung, đặc biệt khi trình chiếu:

• Video toàn màn hình.
• Hình ảnh sản phẩm.
• Bản đồ hoặc đồ họa lớn.
• Nội dung thương hiệu cao cấp.
• Hình ảnh cần trải liên tục qua nhiều panel.

Mức viền này đặc biệt hữu ích khi người xem đứng gần Video Wall. Có thể tham khảo màn hình LCD ghép 55 inch viền siêu mỏng 0.44 mm cho nhóm ứng dụng cần ưu tiên độ liền mạch hình ảnh.

Đổi lại, dòng panel viền siêu mỏng thường có chi phí đầu tư cao hơn và yêu cầu khung lắp đặt, căn chỉnh chính xác hơn.

Viền 0.67 mm và 0.88 mm khác 0.44 mm nhiều không?

Xét về con số, mức chênh lệch chỉ vài phần mười milimet. Trong thực tế, sự khác biệt dễ nhận biết nhất khi người xem đứng gần hoặc nội dung có đường thẳng, khuôn mặt, chữ hay vật thể chạy xuyên qua đường ghép.

0.67 mm và 0.88 mm vẫn thuộc nhóm viền ghép rất mỏng. Với phần lớn Video Wall cao cấp, chúng có thể tạo cảm giác liền mạch tốt mà không nhất thiết phải chạy theo mức viền nhỏ nhất.

Đây là nhóm phù hợp cho:

• Trung tâm điều hành.
• Phòng giám sát cao cấp.
• Sảnh doanh nghiệp.
• Showroom.
• Trung tâm trải nghiệm.

Nếu Video Wall được nhìn ở khoảng cách vài mét, chênh lệch trải nghiệm giữa các mức dưới 1 mm có thể ít quan trọng hơn những yếu tố như độ sáng, đồng đều màu và chất lượng căn chỉnh toàn hệ thống.

Viền 1.74 mm là mức cân bằng tốt giữa hình ảnh và chi phí

1.74 mm vẫn được xếp vào nhóm bezel hẹp đối với Video Wall thương mại. Đường chia nhìn thấy rõ hơn so với nhóm dưới 1 mm, nhưng không quá lớn trong phần lớn ứng dụng giám sát và trình chiếu thông tin.

Mức này thường phù hợp khi doanh nghiệp cần:

• Hệ thống Video Wall nhiều màn hình.
• Quan sát camera hoặc dashboard.
• Phòng điều hành.
• Phòng họp lớn.
• Digital Signage tại trung tâm thương mại.

Chẳng hạn, màn hình LCD ghép 55 inch viền 1.74 mm là kiểu cấu hình có thể cân bằng giữa độ liền mạch và ngân sách mà không nhất thiết phải đầu tư vào bezel dưới 1 mm.

Viền 2.5 mm phù hợp khi không cần hình ảnh gần như không đường ghép

Ở mức 2.5 mm, đường chia giữa các màn hình sẽ dễ nhận thấy hơn khi đứng gần. Tuy nhiên, điều đó không có nghĩa chất lượng Video Wall kém.

Nhiều hệ thống chủ yếu hiển thị camera, dữ liệu hoặc nội dung được chia thành từng cửa sổ riêng biệt không cần đường ghép cực nhỏ. Trong trường hợp đó, trả thêm chi phí để giảm từ 2.5 mm xuống dưới 1 mm đôi khi không tạo ra giá trị tương xứng.

Mức viền này phù hợp hơn khi:

• Khoảng cách người xem tương đối xa.
• Nội dung chủ yếu là các cửa sổ độc lập.
• Ngân sách là yếu tố quan trọng.
• Video Wall phục vụ chức năng nhiều hơn trải nghiệm hình ảnh cao cấp.

Viền 3.5 mm có còn phù hợp không?

3.5 mm là mức viền phổ biến trên nhiều thế hệ Video Wall trước đây và vẫn có thể sử dụng hiệu quả trong những dự án không đặt nặng yêu cầu liền mạch.

Khi người xem đứng xa, ảnh hưởng của đường ghép giảm đáng kể. Với phòng camera, nhà máy, trung tâm giám sát hoặc bảng thông tin lớn, mức 3.5 mm vẫn có thể đáp ứng nếu ngân sách cần được tối ưu.

Điểm yếu là khi phát một bức ảnh hoặc video trải toàn bộ Video Wall, các đường ngang và dọc giữa panel dễ nhìn thấy hơn rõ rệt so với màn hình dưới 1 mm.

Do đó, 3.5 mm phù hợp hơn với ứng dụng thiên về chức năng hiển thị thay vì những nơi yêu cầu hiệu ứng thị giác cao cấp.

Viền càng mỏng có phải hình ảnh càng đẹp?

Không hoàn toàn. Viền mỏng chỉ giải quyết mức độ gián đoạn tại đường ghép. Chất lượng tổng thể của một Video Wall còn phụ thuộc nhiều yếu tố khác:

• Độ sáng của từng panel.
• Độ đồng đều màu sắc.
• Độ tương phản.
• Góc nhìn.
• Khả năng cân chỉnh màu giữa các màn hình.
• Độ chính xác của hệ khung.
• Bộ xử lý Video Wall.
• Chất lượng nguồn tín hiệu.

Một Video Wall viền 0.88 mm nhưng các panel lệch màu hoặc không thẳng hàng có thể cho trải nghiệm kém hơn một hệ 1.74 mm được căn chỉnh tốt.

Đây cũng là nguyên nhân cần chú ý tới tình trạng màn hình LCD ghép hiển thị không đều giữa các tấm trong quá trình lắp đặt và vận hành.

Khoảng cách xem ảnh hưởng thế nào đến lựa chọn viền ghép?

Khoảng cách càng gần, người xem càng dễ nhìn thấy bezel. Vì vậy đây là một trong những tiêu chí thực tế nhất để xác định có cần đầu tư viền siêu mỏng hay không.

Điều kiện quan sát	Mức viền nên cân nhắc
Quan sát rất gần, yêu cầu thẩm mỹ cao	Nhóm dưới 1 mm
Phòng điều hành, khoảng cách trung bình	0.88–1.74 mm
Giám sát, nội dung nhiều cửa sổ	1.74–2.5 mm có thể đã phù hợp
Quan sát xa, ưu tiên ngân sách	2.5–3.5 mm có thể cân nhắc

Không nên coi các khoảng trên là tiêu chuẩn bắt buộc. Nội dung hiển thị và yêu cầu thẩm mỹ của từng dự án vẫn phải được xem xét cùng khoảng cách xem.

Nội dung hiển thị cũng quyết định mức viền cần thiết

Nếu Video Wall chủ yếu hiển thị nhiều camera độc lập, mỗi camera nằm trong một ô riêng thì đường ghép ít ảnh hưởng đến nội dung. Khi đó 1.74, 2.5 hoặc thậm chí 3.5 mm vẫn có thể đáp ứng.

Ngược lại, nếu thường xuyên phát một hình ảnh duy nhất trải trên toàn bộ Video Wall, bezel trở nên quan trọng hơn. Đường ghép có thể cắt qua:

• Khuôn mặt người.
• Logo thương hiệu.
• Chữ và con số.
• Đường bản đồ.
• Hình ảnh sản phẩm.

Trong trường hợp đó, bezel dưới 1 mm thường tạo ra cải thiện dễ nhận thấy hơn.

Video Wall càng nhiều màn hình, viền ghép càng đáng quan tâm

Hệ thống 2×2 chỉ có một đường chia dọc và một đường chia ngang chạy xuyên qua toàn bộ hình ảnh. Nhưng với cấu hình 4×4, 5×5 hoặc lớn hơn, số đường chia tăng đáng kể.

Do đó, tác động của bezel đối với tổng thể hình ảnh cũng tăng theo quy mô Video Wall. Với một bức tường hiển thị lớn phục vụ trình chiếu hình ảnh liên tục, giảm độ rộng bezel có thể tạo ra khác biệt rõ ràng.

Tuy vậy, hệ thống càng lớn thì chênh lệch giá giữa các loại panel cũng được nhân theo số lượng màn hình. Vì vậy cần tính bài toán đầu tư ở cấp độ toàn hệ thống chứ không chỉ so sánh giá một panel.

Đừng nhầm bezel-to-bezel với khoảng cách vùng hiển thị thực tế

Đây là chi tiết kỹ thuật rất đáng chú ý khi đọc datasheet.

Một số nhà sản xuất ngoài thông số B2B còn cung cấp thông số Active-to-Active (A2A), tức khoảng cách từ vùng hình ảnh hoạt động của màn hình này tới vùng hình ảnh hoạt động của màn hình kế bên.

A2A có thể lớn hơn B2B do còn tồn tại vùng không hiển thị ở mép panel. Vì vậy, nếu cần đánh giá chính xác đường đen mà mắt người thực sự nhìn thấy, nên xem cả:

• Bezel từng cạnh.
• Bezel-to-Bezel.
• Active-to-Active nếu nhà sản xuất công bố.

Đây cũng là lý do hai sản phẩm đều quảng cáo “viền siêu mỏng” chưa chắc tạo ra đường ghép nhìn thấy giống nhau.

Có nên luôn chọn màn hình ghép viền nhỏ nhất?

Không. Mức viền nên được lựa chọn theo mục đích sử dụng.

Nên ưu tiên viền dưới 1 mm khi Video Wall nằm ở showroom, sảnh cao cấp, studio, trung tâm trải nghiệm hoặc khu vực người xem đứng gần và hình ảnh thường xuyên chạy xuyên nhiều panel.

1.74 mm là lựa chọn cân bằng cho nhiều phòng điều hành, trung tâm giám sát và Digital Signage cần hình ảnh liền mạch nhưng vẫn phải kiểm soát ngân sách.

2.5–3.5 mm vẫn phù hợp nếu Video Wall chủ yếu hiển thị camera, dashboard, dữ liệu riêng từng cửa sổ hoặc được quan sát ở khoảng cách xa.
