Màn hình LCD quảng cáo cần những cổng kết nối nào?

Một màn hình LCD quảng cáo chuyên dụng không nhất thiết phải có thật nhiều cổng kết nối. Điều quan trọng hơn là thiết bị có đúng nhóm cổng phục vụ nguồn phát, mạng, điều khiển và bảo trì hay không. Với hệ thống Digital Signage, thiếu một cổng phù hợp có thể khiến việc lắp đặt phức tạp hơn hoặc phải bổ sung bộ chuyển đổi ngoài.

Dưới đây là những cổng kết nối nên ưu tiên khi lựa chọn màn hình LCD quảng cáo, kèm trường hợp sử dụng thực tế để tránh mua thừa hoặc thiếu tính năng.

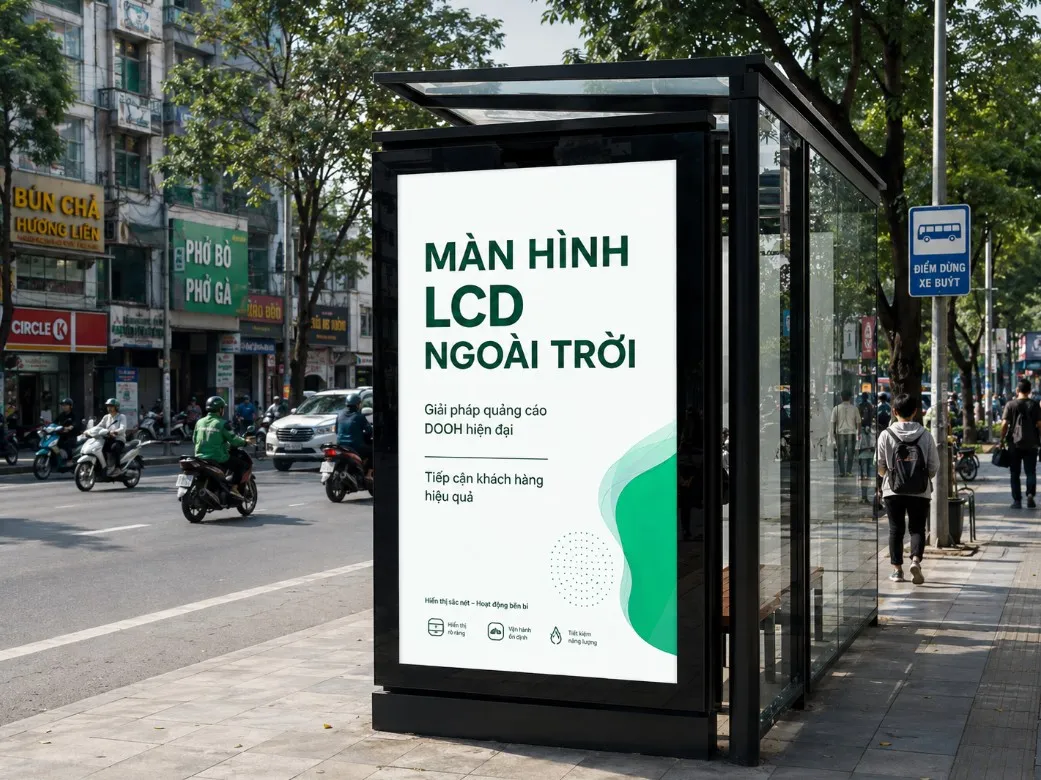

Màn hình LCD quảng cáo chuyên dụng thường cần những nhóm cổng nào?

Về mục đích sử dụng, có thể chia các kết nối trên màn hình quảng cáo thành bốn nhóm chính:

• Cổng nhận hình ảnh và âm thanh: HDMI, DisplayPort, đôi khi VGA.
• Cổng dữ liệu và phát nội dung: USB, USB-C trong một số thiết bị.
• Cổng mạng: RJ45 Ethernet để kết nối hệ thống Digital Signage.
• Cổng điều khiển và tích hợp: RS-232, audio out, OPS hoặc các giao tiếp chuyên dụng khác.

Không phải dự án nào cũng cần đầy đủ tất cả các cổng trên. Một standee chỉ phát nội dung từ bộ nhớ trong có yêu cầu khác hoàn toàn một màn hình dùng trong phòng điều hành, Video Wall hoặc kiosk cảm ứng.

Bảng tổng hợp các cổng nên có trên màn hình LCD quảng cáo

Cổng/kết nối	Công dụng chính	Mức độ cần thiết
HDMI	Nhận hình ảnh và âm thanh từ máy tính, media player, đầu phát	Rất nên có
USB	Phát nội dung, cập nhật phần mềm, kết nối thiết bị ngoại vi	Rất nên có
RJ45/LAN	Kết nối mạng, CMS, quản lý nội dung và thiết bị từ xa	Quan trọng với hệ thống nhiều màn hình
DisplayPort	Truyền tín hiệu hình ảnh độ phân giải cao, phục vụ một số hệ thống chuyên nghiệp	Tùy dự án
RS-232	Điều khiển bật/tắt, nguồn vào và trạng thái màn hình từ hệ thống trung tâm	Rất hữu ích cho dự án chuyên nghiệp
Audio Out	Đưa âm thanh sang loa hoặc ampli ngoài	Tùy nhu cầu
VGA	Kết nối thiết bị nguồn đời cũ	Chỉ cần với hệ thống legacy
USB-C	Truyền dữ liệu, hình ảnh hoặc kết nối ngoại vi tùy cấu hình	Hữu ích trong một số ứng dụng

1. HDMI gần như là cổng đầu vào quan trọng nhất

HDMI hiện là giao tiếp phổ biến khi cần đưa hình ảnh và âm thanh từ thiết bị nguồn sang màn hình. Máy tính, mini PC, Android Box, media player và nhiều bộ điều khiển Digital Signage đều có thể sử dụng HDMI.

Với màn hình quảng cáo chuyên dụng, nên có ít nhất một cổng HDMI input. Nếu dự án thường xuyên chuyển đổi giữa nhiều nguồn tín hiệu thì hai hoặc nhiều đầu HDMI sẽ tiện hơn.

Tuy nhiên, không nên chỉ kiểm tra xem màn hình “có HDMI hay không”. Cần quan tâm tới:

• Phiên bản hoặc khả năng truyền tín hiệu thực tế của cổng HDMI.
• Độ phân giải tối đa được hỗ trợ.
• Khả năng nhận tín hiệu 4K ở tần số quét yêu cầu.
• Khả năng tương thích HDCP nếu nguồn nội dung có bảo vệ bản quyền.
• Cổng là HDMI IN hay HDMI OUT.

Ví dụ, nếu sử dụng màn hình 4K nhưng đầu vào chỉ đáp ứng cấu hình tín hiệu thấp hơn yêu cầu, doanh nghiệp có thể không khai thác được đầy đủ độ phân giải của panel.

Trong trường hợp màn hình đột ngột không nhận nguồn phát, có thể tham khảo thêm hướng xử lý tại bài màn hình LCD bị mất tín hiệu HDMI/VGA phải làm sao?.

2. USB rất hữu ích cho phát nội dung và bảo trì

USB là một trong những cổng thực tế nhất trên màn hình quảng cáo. Với thiết bị có trình phát nội dung tích hợp, người vận hành có thể sao chép ảnh hoặc video vào USB rồi kết nối trực tiếp với màn hình để phát.

Cách này đặc biệt phù hợp với:

• Một hoặc vài màn hình đặt độc lập.
• Standee tại cửa hàng nhỏ.
• Booth triển lãm hoặc sự kiện ngắn hạn.
• Vị trí chưa có kết nối Internet ổn định.

USB cũng có thể được dùng để cập nhật firmware, nhập file cấu hình hoặc kết nối thiết bị ngoại vi, tùy hệ điều hành và thiết kế của từng model.

Tuy nhiên, khi triển khai hàng chục màn hình tại nhiều địa điểm, phương pháp sao chép nội dung bằng USB sẽ tốn nhiều công sức. Khi đó, kết nối mạng và CMS thường phù hợp hơn.

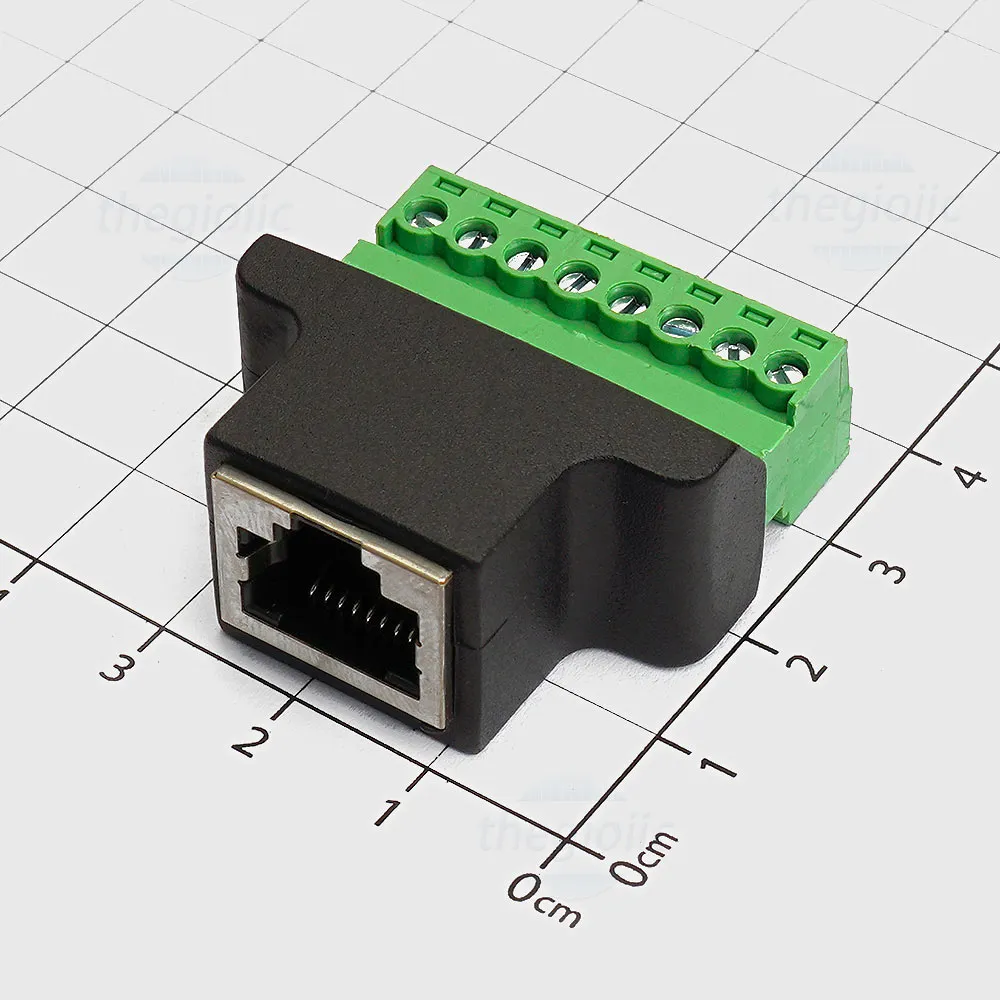

3. Cổng RJ45/LAN đặc biệt quan trọng với hệ thống Digital Signage

Đối với hệ thống màn hình quảng cáo vận hành theo chuỗi, RJ45 có giá trị lớn hơn nhiều so với việc chỉ phát nội dung từ USB. Khi màn hình hoặc media player kết nối mạng LAN, bộ phận quản trị có thể cập nhật nội dung từ xa thay vì tới từng thiết bị.

Tùy nền tảng phần mềm, kết nối mạng có thể phục vụ:

• Đẩy playlist mới tới màn hình.
• Lập lịch nội dung theo ngày và giờ.
• Quản lý màn hình theo từng cửa hàng hoặc khu vực.
• Kiểm tra trạng thái online/offline.
• Thay đổi cấu hình từ xa.
• Thu thập nhật ký vận hành.

LAN có ưu điểm về độ ổn định so với Wi-Fi, đặc biệt tại những công trình có nhiều thiết bị không dây hoặc kết cấu tường làm suy giảm tín hiệu.

Vì vậy, nếu doanh nghiệp có kế hoạch quản lý tập trung nhiều màn hình, RJ45 nên được xem là một trong những kết nối ưu tiên.

4. DisplayPort cần thiết trong một số hệ thống chuyên nghiệp

DisplayPort không phổ biến trên các standee quảng cáo cơ bản như HDMI, nhưng thường có giá trị trong hệ thống sử dụng máy tính chuyên dụng, màn hình thương mại cao cấp hoặc Video Wall.

Giao tiếp này hỗ trợ truyền tín hiệu số độ phân giải cao. Một số thiết bị thương mại còn có cả DisplayPort IN và OUT để phục vụ kiến trúc truyền tín hiệu nối tiếp giữa nhiều màn hình.

Dù vậy, khả năng daisy-chain không phải mặc định trên mọi màn hình có DisplayPort. Cần kiểm tra datasheet xem thiết bị có đầu ra DisplayPort và có hỗ trợ phương thức truyền mong muốn hay không.

Nếu hệ thống chỉ có một standee chạy Android và phát video quảng cáo thông thường, DisplayPort thường không phải tiêu chí bắt buộc. Nhưng với phòng điều hành, Video Wall hoặc hệ thống tích hợp máy tính, đây là kết nối đáng cân nhắc.

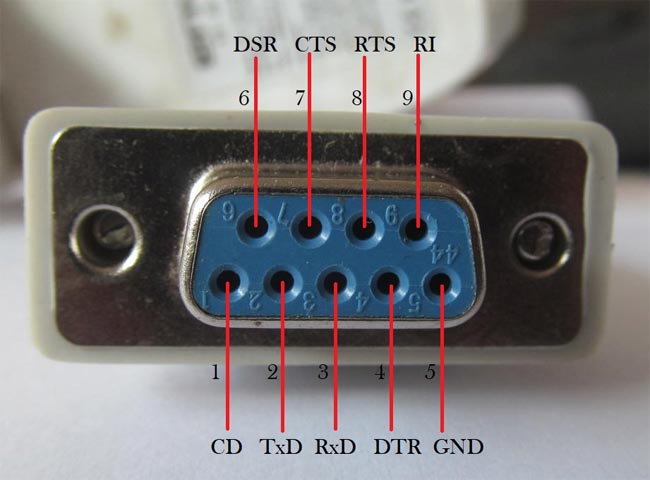

5. RS-232 là cổng nhỏ nhưng rất hữu ích trong dự án lớn

RS-232 không dùng để truyền video. Đây là giao tiếp điều khiển, cho phép hệ thống bên ngoài gửi lệnh tới màn hình.

Tùy thiết bị, bộ điều khiển trung tâm có thể sử dụng RS-232 để:

• Bật hoặc chuyển màn hình sang trạng thái chờ.
• Chọn nguồn HDMI, DisplayPort hoặc nguồn khác.
• Điều chỉnh âm lượng.
• Thay đổi một số thiết lập.
• Đọc trạng thái màn hình nếu giao thức hỗ trợ.

Với một màn hình đơn lẻ, RS-232 có thể ít được sử dụng. Nhưng khi doanh nghiệp vận hành 20, 50 hoặc hàng trăm màn hình, khả năng điều khiển tập trung trở nên rất hữu ích.

Đây cũng là một trong những điểm tạo ra sự khác biệt giữa màn hình thương mại chuyên dụng và thiết bị tiêu dùng vốn chủ yếu được thiết kế để người dùng thao tác trực tiếp bằng remote.

6. Wi-Fi có thay thế hoàn toàn cổng LAN được không?

Wi-Fi không phải một “cổng” vật lý nhưng cần được xem cùng RJ45 khi đánh giá khả năng kết nối của màn hình quảng cáo.

Wi-Fi có lợi thế vì không cần kéo cáp mạng tới từng thiết bị. Điều này phù hợp với standee cần di chuyển hoặc khu vực đã hoàn thiện nội thất.

Tuy nhiên, độ ổn định Wi-Fi phụ thuộc vào:

• Khoảng cách tới Access Point.
• Vật cản trong công trình.
• Số lượng thiết bị đang sử dụng mạng.
• Nhiễu từ những mạng không dây khác.
• Chất lượng hạ tầng Wi-Fi của tòa nhà.

Do đó, với hệ thống cố định và yêu cầu hoạt động ổn định, nên ưu tiên LAN nếu điều kiện thi công cho phép. Wi-Fi phù hợp làm kết nối chính ở các dự án ít thiết bị hoặc khi việc kéo dây gặp khó khăn.

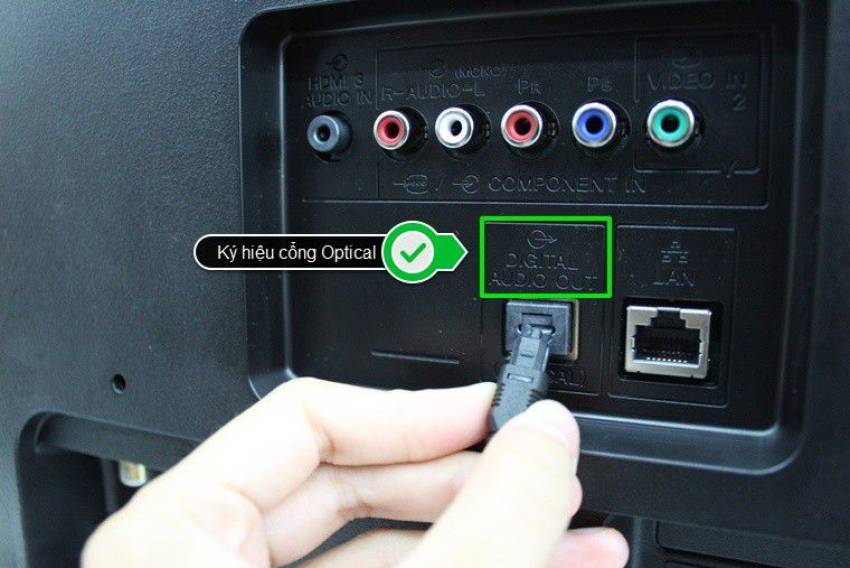

7. Cổng Audio Out có cần thiết không?

Nhiều màn hình LCD quảng cáo có loa tích hợp, nhưng công suất và chất lượng âm thanh thường chỉ phù hợp cho nhu cầu cơ bản. Nếu dự án yêu cầu âm thanh lớn hoặc cần kết nối hệ thống loa riêng, Audio Out sẽ hữu ích.

Ví dụ, màn hình tại showroom có thể cần đưa âm thanh sang ampli và hệ thống loa của không gian. Ngược lại, màn hình tại hành lang, thang máy hoặc siêu thị đôi khi phát nội dung không tiếng nên cổng này không phải ưu tiên.

Khi lựa chọn thiết bị, cần kiểm tra cụ thể loại ngõ ra vì các model khác nhau có thể sử dụng jack 3.5 mm, giao tiếp số hoặc không hỗ trợ audio output riêng.

8. VGA chỉ nên giữ lại khi còn thiết bị nguồn đời cũ

VGA từng rất phổ biến trên máy tính và màn hình trình chiếu nhưng hiện đã được thay thế phần lớn bởi các giao tiếp số như HDMI và DisplayPort.

Do truyền tín hiệu analog, VGA không phải lựa chọn tối ưu cho hệ thống Digital Signage mới, đặc biệt khi cần độ phân giải cao hoặc đường truyền dài.

Tuy nhiên, VGA vẫn có giá trị nếu công trình cần kết nối với:

• Máy tính công nghiệp đời cũ.
• Thiết bị điều khiển chưa có HDMI.
• Một hệ thống legacy chưa thể nâng cấp ngay.

Nếu xây dựng hệ thống mới hoàn toàn, không nên coi VGA là tiêu chí bắt buộc. HDMI, DisplayPort hoặc các giải pháp truyền tín hiệu số sẽ phù hợp hơn về lâu dài.

9. USB-C có cần thiết trên màn hình quảng cáo không?

USB-C ngày càng phổ biến nhưng chưa phải cổng bắt buộc trên mọi màn hình Digital Signage. Giá trị của nó phụ thuộc vào tính năng mà nhà sản xuất thực sự triển khai.

Một đầu USB-C có thể chỉ hỗ trợ dữ liệu, trong khi thiết bị khác có thể hỗ trợ DisplayPort Alt Mode để nhận hình ảnh. Một số hệ thống còn có khả năng cấp nguồn Power Delivery.

Vì vậy, không nên thấy “có USB-C” rồi mặc định rằng cổng đó có thể truyền hình ảnh hoặc sạc laptop.

USB-C đặc biệt hữu ích với màn hình tương tác và thiết bị dùng trong phòng họp. Chẳng hạn, các hệ thống như màn hình LCD cảm ứng 4K 55 inch có thể được lựa chọn cho các nhu cầu tương tác, khi đó khả năng kết nối với máy tính và thiết bị ngoại vi cần được xem xét kỹ hơn so với standee chỉ phát quảng cáo.

10. Có cần cổng mạng nếu màn hình đã tích hợp Android?

Có. Android là hệ điều hành, còn LAN hoặc Wi-Fi là phương thức giúp thiết bị kết nối tới mạng và hệ thống quản trị.

Nếu màn hình chỉ phát nội dung lưu sẵn trong bộ nhớ thì có thể không cần kết nối mạng thường xuyên. Nhưng với Digital Signage hiện đại, Android thường được sử dụng cùng phần mềm CMS để cập nhật nội dung từ xa.

Một màn hình LCD chân đứng 55 inch chẳng hạn có thể phục vụ quảng cáo tại showroom hoặc cửa hàng. Nếu triển khai cho một chuỗi nhiều địa điểm, khả năng kết nối mạng sẽ quan trọng hơn nhiều so với khi chỉ đặt một thiết bị độc lập.

Có thể tìm hiểu thêm về cách hệ điều hành và phần mềm được sử dụng trong bài màn hình quảng cáo LCD chân đứng chạy phần mềm gì?.

11. OPS Slot có phải là cổng kết nối không?

OPS về bản chất là một chuẩn khe cắm cho phép tích hợp máy tính dạng module vào màn hình. Nó không giống HDMI hoặc USB thông thường nhưng rất đáng quan tâm với màn hình tương tác, phòng họp và một số hệ thống Digital Signage chuyên nghiệp.

Thay vì treo một mini PC bên ngoài rồi kéo dây HDMI và dây nguồn, máy tính OPS có thể được cắm trực tiếp vào thân màn hình.

Cách thiết kế này mang lại một số lợi ích:

• Gọn dây kết nối.
• Giảm số thiết bị lắp bên ngoài.
• Dễ tháo module PC để bảo trì.
• Phù hợp với màn hình chạy ứng dụng Windows chuyên dụng.

Tuy vậy, kiosk quảng cáo chạy Android hoặc standee chỉ phát video thường không cần OPS. Nếu không có nhu cầu chạy ứng dụng PC, trả thêm chi phí cho tính năng này có thể không cần thiết.

12. Đừng bỏ qua vị trí đặt cổng kết nối

Một màn hình có đủ HDMI, USB và LAN nhưng các cổng nằm ở vị trí khó tiếp cận vẫn có thể gây bất tiện khi thi công.

Ví dụ, màn hình treo sát tường có cổng HDMI hướng thẳng ra phía sau có thể khiến đầu cáp bị cấn vào tường. Trong trường hợp đó, cổng hướng xuống hoặc hướng sang cạnh sẽ thuận tiện hơn.

Với màn hình quảng cáo đặt nơi công cộng, cổng USB cũng không nên nằm ở vị trí mà người ngoài có thể dễ dàng tháo hoặc cắm thiết bị trái phép.

Khi khảo sát sản phẩm nên kiểm tra:

• Cổng nằm ở cạnh bên, phía dưới hay phía sau.
• Sau khi gắn giá treo có còn thao tác được không.
• Có nắp che khu vực kết nối không.
• Dây có thể đi âm hoặc giấu phía sau thiết bị không.
• Có đủ khoảng trống để tháo cáp khi bảo trì không.

13. Nhiều cổng chưa chắc tốt hơn nếu không sử dụng

Một lỗi thường gặp khi so sánh cấu hình là đếm số lượng cổng và mặc định sản phẩm nào có nhiều cổng hơn thì tốt hơn.

Thực tế, một standee phát quảng cáo qua CMS có thể chỉ cần LAN/Wi-Fi, USB để bảo trì và HDMI dự phòng. Trong khi đó, một màn hình trong trung tâm điều hành có thể cần HDMI, DisplayPort, RS-232 và khả năng tích hợp bộ điều khiển bên ngoài.

Do đó, nên thiết kế kết nối theo hệ thống thực tế thay vì yêu cầu tất cả màn hình phải có mọi loại giao tiếp.

Nên chọn cổng kết nối theo từng loại ứng dụng như thế nào?

Ứng dụng	Kết nối nên ưu tiên
Standee LCD độc lập	USB, HDMI, Wi-Fi hoặc LAN
Chuỗi cửa hàng nhiều màn hình	LAN/Wi-Fi, USB, HDMI; ưu tiên khả năng quản trị từ xa
Màn hình cảm ứng/kiosk	HDMI, USB, LAN, có thể cần USB-C hoặc OPS
Phòng điều hành	HDMI, DisplayPort, LAN, RS-232
Video Wall	HDMI/DisplayPort, RS-232, LAN và các giao tiếp dành cho controller
Hệ thống có thiết bị cũ	HDMI và VGA nếu thật sự cần tương thích legacy
