Màn hình LCD bị mất tín hiệu HDMI / VGA

Màn hình LCD quảng cáo thường nhận tín hiệu hình ảnh từ các thiết bị như media player, máy tính mini PC hoặc đầu phát thông qua cổng HDMI hoặc VGA. Trong quá trình vận hành, đôi khi màn hình hiển thị thông báo “No Signal” hoặc chỉ hiện nền đen dù thiết bị vẫn đang hoạt động.

Đây là một lỗi khá phổ biến trong hệ thống hiển thị kỹ thuật số, đặc biệt với các hệ thống lắp đặt nhiều màn hình hoặc truyền tín hiệu từ xa. Để xử lý đúng cách, cần xác định chính xác nguyên nhân gây mất tín hiệu. Bài viết dưới đây sẽ phân tích chi tiết các nguyên nhân phổ biến và cách kiểm tra nhanh khi màn hình LCD bị mất tín hiệu HDMI / VGA.

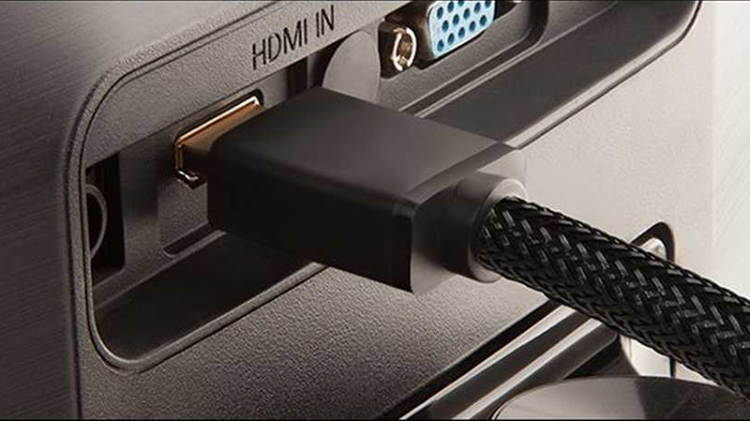

1. Tín hiệu HDMI / VGA hoạt động như thế nào trong hệ thống màn hình LCD

Trong hệ thống hiển thị nội dung quảng cáo, tín hiệu hình ảnh thường được truyền từ thiết bị nguồn như media player, mini PC hoặc máy tính đến màn hình LCD thông qua các chuẩn kết nối phổ biến gồm HDMI hoặc VGA.

HDMI (High Definition Multimedia Interface) là chuẩn truyền tín hiệu số, có thể truyền đồng thời cả hình ảnh và âm thanh với độ phân giải cao. Trong khi đó VGA (Video Graphics Array) là chuẩn tín hiệu analog cũ hơn, chủ yếu truyền hình ảnh và thường xuất hiện trên các hệ thống máy tính đời cũ hoặc các hệ thống hiển thị công nghiệp.

Trong các hệ thống màn hình quảng cáo hiện nay, đặc biệt là các dòng màn hình LCD treo tường hoặc màn hình LCD chân đứng trong trung tâm thương mại, chuẩn HDMI gần như đã trở thành tiêu chuẩn chính vì hỗ trợ độ phân giải cao như Full HD hoặc 4K.

Khi tín hiệu hình ảnh được truyền từ nguồn đến màn hình, hệ thống sẽ trải qua các bước sau:

Thiết bị nguồn xuất tín hiệu video.
Tín hiệu đi qua cáp HDMI hoặc VGA.
Có thể đi qua bộ chia hoặc thiết bị chuyển đổi.
Màn hình nhận tín hiệu và hiển thị nội dung.

Chỉ cần một trong các khâu trên gặp lỗi, màn hình sẽ không nhận được tín hiệu và hiển thị thông báo “No Signal”. Vì vậy khi xử lý lỗi, cần kiểm tra từng thành phần trong chuỗi truyền tín hiệu.

2. Các nguyên nhân phổ biến khiến màn hình LCD mất tín hiệu HDMI / VGA

Lỗi mất tín hiệu thường không đến từ một nguyên nhân duy nhất mà có thể xuất phát từ nhiều yếu tố khác nhau trong hệ thống hiển thị. Dưới đây là những nhóm nguyên nhân phổ biến nhất trong thực tế lắp đặt màn hình quảng cáo.

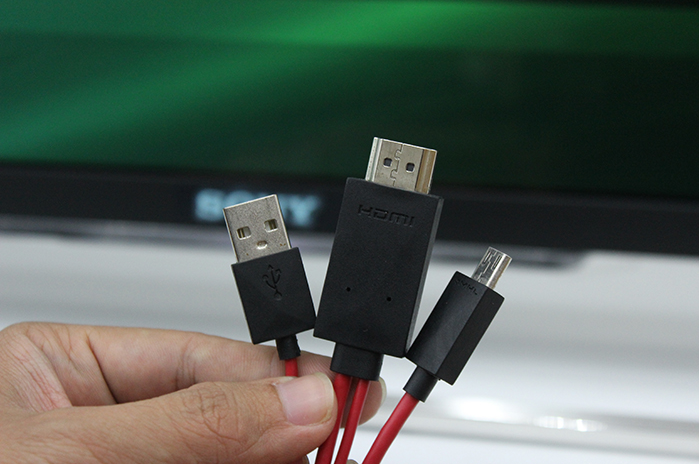

2.1 Lỗi từ nguồn phát tín hiệu (Media Player, PC, đầu phát)

Thiết bị phát tín hiệu là thành phần đầu tiên trong chuỗi truyền dữ liệu. Nếu thiết bị này không xuất tín hiệu đúng cách, màn hình sẽ không thể nhận hình ảnh.

2.1.1 Thiết bị nguồn bị treo hoặc chưa xuất tín hiệu

Trong nhiều hệ thống quảng cáo kỹ thuật số, media player hoặc mini PC thường chạy liên tục 24/7. Sau một thời gian dài hoạt động, thiết bị có thể gặp tình trạng treo hệ thống hoặc rơi vào chế độ sleep.

Media player chưa khởi động hoàn toàn sau khi cấp nguồn.
Mini PC bị treo do phần mềm phát nội dung.
Thiết bị không tự động xuất tín hiệu khi khởi động.

Ví dụ trong nhiều hệ thống Digital Signage sử dụng mini PC Windows, nếu BIOS không bật chế độ “Auto Power On” hoặc “Wake on Power”, thiết bị sẽ không xuất tín hiệu HDMI khi khởi động lại sau mất điện.

2.1.2 Sai cấu hình độ phân giải hoặc tần số quét

Một số màn hình LCD chuyên dụng chỉ hỗ trợ các độ phân giải tiêu chuẩn như:

1920 × 1080 (Full HD)
3840 × 2160 (4K)

Nếu thiết bị nguồn xuất tín hiệu với độ phân giải không tương thích, màn hình có thể không nhận được tín hiệu. Ví dụ:

Xuất tín hiệu 2560 × 1440 trên màn hình chỉ hỗ trợ Full HD.
Tần số quét 75Hz hoặc 120Hz trong khi màn hình chỉ hỗ trợ 60Hz.

Trong các hệ thống màn hình ghép video wall, việc cấu hình sai độ phân giải còn có thể khiến toàn bộ hệ thống hiển thị bị mất tín hiệu.

Có thể bạn quan tâm: Độ phân giải tối đa của màn hình LCD quảng cáo

2.1.3 Cổng xuất tín hiệu bị hỏng hoặc lỏng

Cổng HDMI trên máy tính hoặc media player có thể bị hỏng do nhiều nguyên nhân:

Rút cáp nhiều lần gây lỏng chân cắm.
Bụi hoặc oxy hóa trong cổng kết nối.
Lỗi phần cứng của mainboard.

Khi cổng HDMI bị lỗi, thiết bị vẫn hoạt động bình thường nhưng không xuất được tín hiệu video.

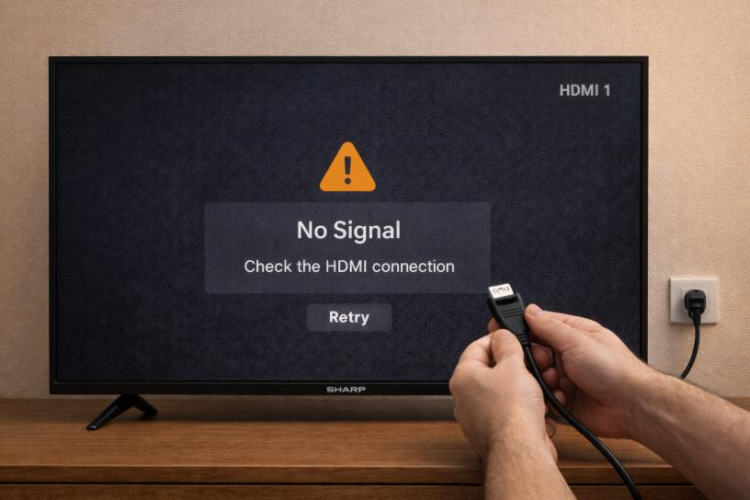

2.2 Cáp tín hiệu HDMI / VGA gặp sự cố

Dây cáp là thành phần thường xuyên bị bỏ qua khi kiểm tra hệ thống, nhưng trên thực tế đây lại là nguyên nhân rất phổ biến gây mất tín hiệu.

2.2.1 Cáp bị đứt ngầm hoặc suy hao tín hiệu

Cáp HDMI tiêu chuẩn thường hoạt động ổn định trong khoảng cách dưới 10–15 mét. Nếu chiều dài cáp vượt quá mức này mà không có thiết bị khuếch đại tín hiệu, chất lượng tín hiệu có thể suy giảm đáng kể.

Loại cáp	Khoảng cách ổn định
HDMI tiêu chuẩn	10 – 15 m
HDMI Active / Optical	30 – 100 m
VGA	15 – 20 m

Ngoài ra, cáp chất lượng thấp hoặc bị gập nhiều lần cũng có thể gây đứt ngầm bên trong lõi dây.

2.2.2 Đầu cáp lỏng hoặc oxy hóa

Trong môi trường nhiều bụi hoặc độ ẩm cao, đầu cáp HDMI và VGA có thể bị oxy hóa theo thời gian. Điều này khiến tín hiệu tiếp xúc không ổn định.

Jack HDMI bị lỏng.
Đầu cáp bị bụi hoặc gỉ.
Cáp bị kéo căng khi lắp đặt.

2.2.3 Cáp đi chung nguồn điện gây nhiễu

Nhiều hệ thống lắp đặt thực tế đi dây tín hiệu chung với dây điện nguồn công suất lớn. Điều này có thể tạo ra nhiễu điện từ (EMI), làm suy giảm chất lượng tín hiệu VGA hoặc HDMI.

Trong các công trình như trung tâm thương mại hoặc nhà máy, dây tín hiệu nên được tách riêng khỏi dây nguồn ít nhất 30–50 mm để giảm nhiễu.

2.3 Lỗi từ bộ chia tín hiệu hoặc thiết bị trung gian

Trong các hệ thống hiển thị nhiều màn hình, tín hiệu thường đi qua các thiết bị trung gian như bộ chia HDMI, converter hoặc thiết bị truyền tín hiệu qua mạng LAN.

2.3.1 Bộ chia HDMI / VGA hoạt động không ổn định

Bộ chia tín hiệu (splitter) cho phép một nguồn phát hiển thị nội dung trên nhiều màn hình cùng lúc. Tuy nhiên nếu bộ chia quá tải hoặc chất lượng thấp, tín hiệu có thể bị mất.

Bộ chia không hỗ trợ độ phân giải 4K.
Số lượng màn hình vượt khả năng của bộ chia.
Nguồn cấp cho splitter không ổn định.

Trong các hệ thống video wall sử dụng màn hình LCD ghép, việc sử dụng bộ chia hoặc matrix chất lượng cao là rất quan trọng để đảm bảo tín hiệu ổn định.

2.3.2 Bộ chuyển đổi tín hiệu (Converter) bị lỗi

Nhiều hệ thống phải sử dụng converter để chuyển đổi chuẩn tín hiệu. Ví dụ:

HDMI sang VGA
VGA sang HDMI
HDMI sang LAN extender

Các bộ chuyển đổi giá rẻ thường không hỗ trợ đầy đủ chuẩn tín hiệu hoặc không cấp đủ điện cho quá trình chuyển đổi, dẫn đến mất tín hiệu.

2.3.3 Hệ thống truyền tín hiệu qua mạng LAN gặp lỗi

Đối với các hệ thống màn hình quảng cáo lớn, tín hiệu HDMI có thể được truyền qua mạng LAN bằng thiết bị extender. Khi mạng LAN gặp sự cố, tín hiệu hình ảnh cũng sẽ bị gián đoạn.

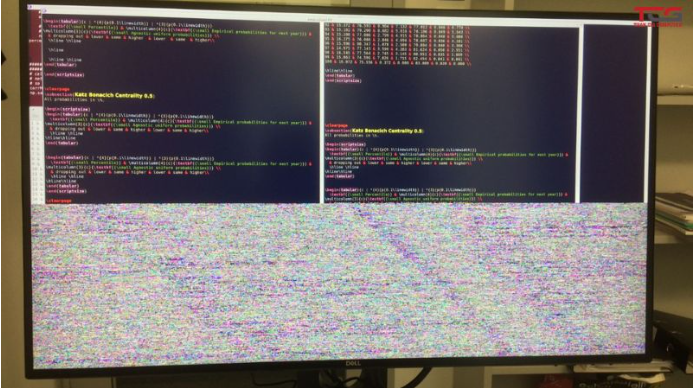

2.4 Lỗi từ cổng nhận tín hiệu trên màn hình LCD

Ngoài các yếu tố bên ngoài, chính màn hình LCD cũng có thể là nguyên nhân gây mất tín hiệu.

2.4.1 Cổng HDMI / VGA trên màn hình bị hỏng

Các màn hình LCD hoạt động liên tục trong thời gian dài có thể gặp lỗi phần cứng tại cổng nhận tín hiệu.

Lỏng chân cắm.
Hỏng IC xử lý tín hiệu.
Mạch nhận tín hiệu bị lỗi.

Trong trường hợp này, việc thay cáp hoặc đổi nguồn tín hiệu sẽ không giải quyết được vấn đề.

2.4.2 Chọn sai nguồn đầu vào trên màn hình

Một lỗi rất phổ biến nhưng thường bị bỏ qua là chọn sai Input trên màn hình.

Chọn HDMI 1 thay vì HDMI 2.
Chọn VGA trong khi tín hiệu là HDMI.
Màn hình đang ở chế độ DisplayPort.

Nhiều dòng màn hình LCD chân đứng quảng cáo hiện nay hỗ trợ nhiều cổng kết nối, vì vậy cần kiểm tra đúng nguồn đầu vào.

2.4.3 Firmware màn hình gặp lỗi

Một số màn hình LCD chuyên dụng có hệ điều hành hoặc firmware điều khiển bên trong. Khi firmware gặp lỗi, màn hình có thể không nhận tín hiệu video.

Xem thêm: Nguyên nhân màn hình LCD không lên nguồn

2.5 Các yếu tố môi trường và hệ thống lắp đặt

Bên cạnh các yếu tố thiết bị, môi trường lắp đặt cũng có thể ảnh hưởng đến khả năng truyền tín hiệu.

2.5.1 Khoảng cách truyền tín hiệu quá dài

Khi khoảng cách truyền tín hiệu quá xa, tín hiệu có thể bị suy hao. Ví dụ:

HDMI trên 15 m không dùng repeater.
VGA trên 20 m.

Trong các hệ thống quảng cáo lớn, nên sử dụng HDMI extender hoặc cáp quang HDMI để đảm bảo tín hiệu ổn định.

2.5.2 Nhiễu điện từ trong môi trường

Các thiết bị công suất lớn như máy lạnh, thang máy hoặc motor công nghiệp có thể tạo ra nhiễu điện từ mạnh.

Nhiễu điện từ có thể làm giảm chất lượng tín hiệu video, đặc biệt là tín hiệu analog như VGA.

2.5.3 Hệ thống lắp đặt thiếu chuẩn kỹ thuật

Trong nhiều công trình quảng cáo, hệ thống dây tín hiệu được thi công nhanh chóng mà không tuân thủ tiêu chuẩn kỹ thuật.

Dây tín hiệu bị gập mạnh.
Dây đi chung với dây điện.
Không có thiết bị chống nhiễu.

Các lỗi này có thể không gây mất tín hiệu ngay lập tức nhưng sẽ làm giảm độ ổn định của hệ thống trong thời gian dài.

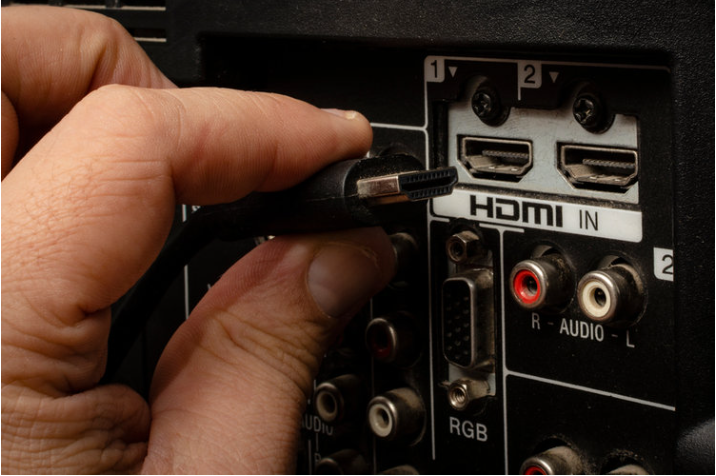

3. Cách kiểm tra nhanh khi màn hình LCD bị mất tín hiệu

Khi màn hình hiển thị thông báo “No Signal”, cách xử lý hiệu quả nhất là kiểm tra từng thành phần trong hệ thống theo thứ tự.

3.1 Kiểm tra thiết bị nguồn

Bước đầu tiên là kiểm tra thiết bị phát tín hiệu.

Khởi động lại PC hoặc media player.
Kiểm tra xem thiết bị có đang chạy nội dung hay không.
Thử cắm vào màn hình khác để kiểm tra tín hiệu.

Nếu thiết bị không xuất tín hiệu trên màn hình khác, nguyên nhân gần như chắc chắn nằm ở thiết bị nguồn.

3.2 Kiểm tra dây tín hiệu

Dây HDMI hoặc VGA nên được kiểm tra bằng cách thay thế bằng dây khác.

Rút ra cắm lại để đảm bảo tiếp xúc tốt.
Thử dây ngắn hơn để loại trừ suy hao tín hiệu.
Kiểm tra xem đầu cáp có bị cong hoặc gãy không.

3.3 Kiểm tra đầu vào màn hình

Tiếp theo cần kiểm tra chế độ Input của màn hình.

Chọn đúng cổng HDMI hoặc VGA.
Thử chuyển sang cổng HDMI khác.
Reset cài đặt màn hình nếu cần.

3.4 Kiểm tra bộ chia tín hiệu

Nếu hệ thống sử dụng bộ chia hoặc matrix HDMI, hãy thử kết nối trực tiếp nguồn phát với màn hình.

Bỏ qua bộ chia.
Kết nối trực tiếp HDMI.
Kiểm tra nguồn cấp cho splitter.

3.5 Kiểm tra bằng cách thay thế thiết bị

Đây là phương pháp kỹ thuật thường được các kỹ sư AV sử dụng để xác định lỗi nhanh nhất.

Đổi thiết bị nguồn.
Đổi dây HDMI.
Đổi màn hình.

Bằng cách thay thế từng thành phần, có thể xác định chính xác vị trí gây lỗi trong hệ thống.

Có thể bạn muốn biết: Các lỗi thường gặp của màn hình LCD

Màn hình LCD mất tín hiệu HDMI hoặc VGA là lỗi khá phổ biến trong các hệ thống hiển thị quảng cáo. Nguyên nhân có thể đến từ thiết bị nguồn, cáp tín hiệu, bộ chia trung gian, cổng nhận trên màn hình hoặc các yếu tố môi trường.

Việc kiểm tra theo từng bước từ nguồn phát, dây tín hiệu, thiết bị trung gian đến màn hình sẽ giúp xác định chính xác vị trí lỗi và xử lý nhanh chóng. Trong các hệ thống màn hình quảng cáo chuyên nghiệp, việc sử dụng thiết bị truyền tín hiệu chất lượng cao và lắp đặt đúng tiêu chuẩn kỹ thuật sẽ giúp giảm đáng kể nguy cơ mất tín hiệu trong quá trình vận hành.
