Lắp màn hình LCD lên tường bê tông và tường thạch cao khác nhau thế nào?

Lắp màn hình LCD lên tường bê tông và tường thạch cao khác nhau chủ yếu ở khả năng chịu tải của nền tường, loại vật tư liên kết và cách phân bố tải trọng. Với tường bê tông, giá treo thường có thể neo trực tiếp vào kết cấu. Với tường thạch cao, kỹ thuật viên phải xác định hệ khung hoặc phần gia cường phía sau, thay vì mặc định bắt màn hình trực tiếp vào tấm thạch cao.

Đây là điểm đặc biệt quan trọng với màn hình LCD quảng cáo chuyên dụng vì thiết bị có thể nặng hơn TV dân dụng và thường vận hành lâu dài tại nơi công cộng.

So sánh nhanh lắp màn hình LCD trên tường bê tông và tường thạch cao

Tiêu chí	Tường bê tông	Tường thạch cao
Khả năng chịu tải	Thường thuận lợi hơn nếu bê tông đủ chất lượng và chiều dày	Phụ thuộc hệ khung, lớp gia cường và cấu tạo vách
Điểm neo	Có thể neo trực tiếp vào nền bê tông phù hợp	Ưu tiên bắt vào khung hoặc kết cấu gia cường phía sau
Khảo sát trước lắp	Kiểm tra kết cấu, đường điện nước âm và chất lượng nền	Cần xác định thêm vị trí khung, khoảng cách khung và lớp gia cường
Khả năng thay đổi vị trí	Tương đối linh hoạt nếu vị trí mới đủ điều kiện neo	Bị giới hạn nhiều hơn bởi vị trí khung/gia cường
Mức độ thi công	Thường đơn giản hơn	Có thể phải mở vách hoặc bổ sung gia cường

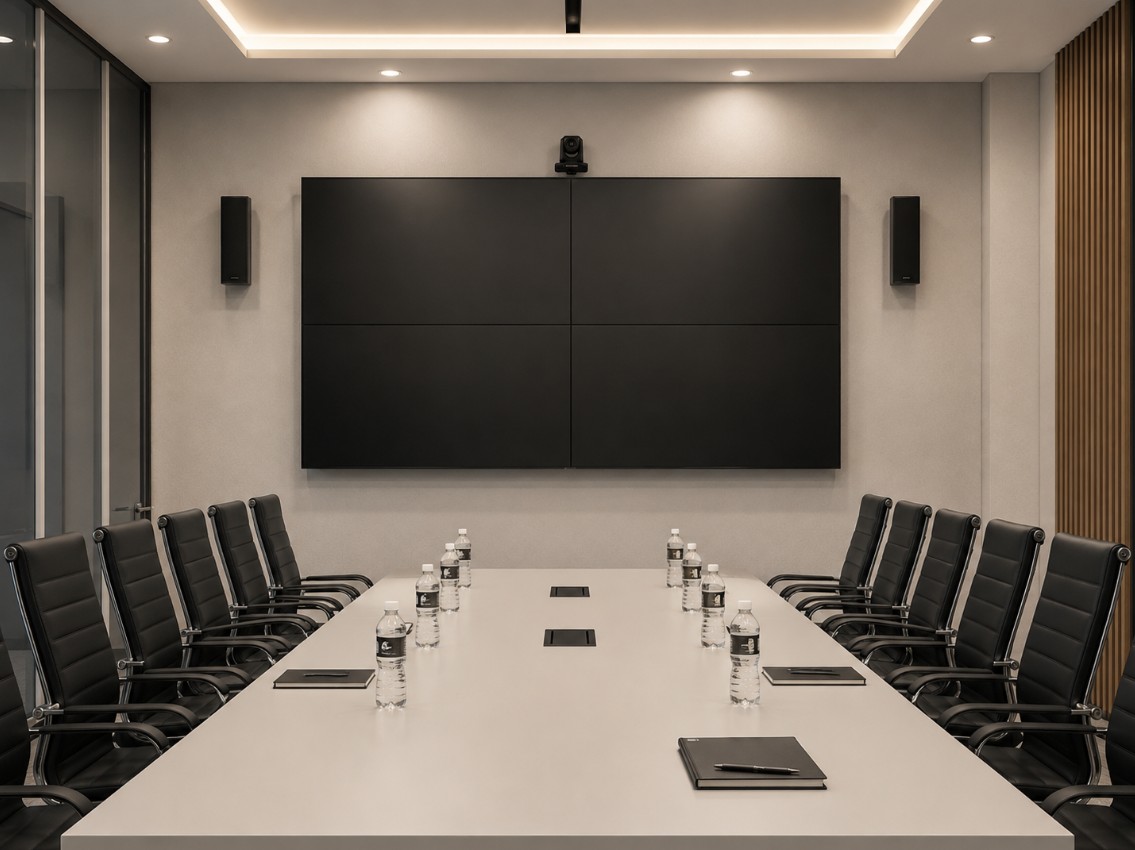

1. Khác biệt quan trọng nhất là khả năng chịu tải của nền tường

Tường bê tông là một kết cấu đặc, vì vậy khi sử dụng đúng loại neo và thi công đúng kỹ thuật, tải trọng từ giá treo có thể được truyền trực tiếp vào nền tường.

Trong khi đó, tấm thạch cao chủ yếu tạo bề mặt hoàn thiện cho vách. Khả năng treo một màn hình nặng không nên được đánh giá chỉ dựa vào độ dày của tấm thạch cao.

Một vách thạch cao thực tế thường gồm:

• Tấm thạch cao bên ngoài.
• Hệ khung xương kim loại hoặc kết cấu khác phía sau.
• Khoang rỗng giữa hai mặt vách.
• Có thể có lớp gỗ, thép hoặc vật liệu gia cường tại vị trí cần treo thiết bị.

Do đó, khi lắp màn hình trên thạch cao, câu hỏi quan trọng không phải chỉ là “tấm thạch cao có chịu được không?” mà là giá treo sẽ truyền tải vào bộ phận nào của hệ vách.

2. Lắp trên bê tông thường dùng phương án neo trực tiếp

Với tường bê tông phù hợp, kỹ thuật viên có thể khoan các điểm neo theo vị trí lỗ của giá treo rồi sử dụng hệ neo được lựa chọn theo tải trọng và điều kiện nền.

Quy trình về nguyên tắc thường gồm:

• Xác định chiều cao và tâm màn hình.
• Kiểm tra vị trí đường điện, đường nước hoặc hệ thống kỹ thuật âm tường.
• Định vị các lỗ của giá treo.
• Khoan và lắp hệ neo phù hợp.
• Cố định giá treo và kiểm tra độ cân bằng.
• Gắn màn hình và kiểm tra khả năng khóa giữ của giá.

Tuy nhiên, “tường bê tông” không đồng nghĩa mọi vị trí đều có thể khoan tùy ý. Cần phân biệt bê tông kết cấu với các lớp hoàn thiện, tường xây, gạch rỗng hoặc các loại vật liệu khác có bề mặt nhìn tương tự nhưng khả năng chịu tải khác nhau.

3. Tường thạch cao cần xác định khung hoặc lớp gia cường phía sau

Đây là phần dễ xảy ra sai sót nhất. Đối với màn hình LCD có trọng lượng đáng kể, phương án an toàn thường là truyền tải xuống hệ khung hoặc kết cấu gia cường đã được tính toán cho vị trí treo.

Nếu công trình đang trong giai đoạn thi công vách, việc xử lý tương đối thuận lợi. Có thể bố trí gia cường ngay tại vị trí dự kiến lắp màn hình trước khi đóng tấm hoàn thiện.

Nếu vách đã hoàn thiện, kỹ thuật viên cần xác định cấu tạo thực tế bên trong. Trong một số trường hợp phải mở một phần vách để bổ sung kết cấu chịu lực rồi hoàn thiện lại.

Không nên mặc định sử dụng vài vít hoặc tắc kê dành cho vật nhẹ để treo một màn hình quảng cáo lớn chỉ vì chúng có thể giữ được thiết bị trong thời điểm mới lắp.

4. Trọng lượng màn hình không phải tải trọng duy nhất cần tính

Khi kiểm tra khả năng chịu tải, cần tính cả màn hình và toàn bộ hệ giá treo. Nếu sử dụng giá nghiêng hoặc tay treo có thể kéo màn hình ra xa tường, bài toán tải còn phức tạp hơn.

Một giá treo cố định đặt màn hình sát tường tạo điều kiện tải khác với tay treo có khớp xoay dài. Khi kéo màn hình ra xa mặt tường, mô-men tác động lên điểm liên kết tăng lên.

Vì vậy, một vị trí có thể phù hợp với giá cố định chưa chắc phù hợp với giá tay đòn nếu giữ nguyên phương án neo.

Với những màn hình kích thước vừa như màn hình LCD treo tường 32 inch, yêu cầu kết cấu có thể tương đối dễ xử lý. Khi tăng lên 42 inch hoặc lớn hơn, trọng lượng thực tế của từng model và loại giá treo cần được kiểm tra cụ thể trước khi thi công.

5. Giá treo cố định thuận lợi hơn cho tường thạch cao

Nếu điều kiện sử dụng cho phép, giá treo cố định hoặc loại có độ nghiêng nhỏ thường dễ xử lý hơn so với tay treo kéo ra vào.

Lý do là tải trọng nằm gần mặt tường hơn, nhờ đó giảm mô-men tác động lên các điểm liên kết. Đây là một yếu tố đáng cân nhắc khi lắp trên hệ vách nhẹ.

Ngược lại, giá treo tay đòn phù hợp khi cần xoay màn hình hoặc tiếp cận phía sau thường xuyên, nhưng cần kiểm tra kỹ hơn khả năng chịu tải của kết cấu.

Không nên lựa chọn kiểu giá chỉ theo sự tiện lợi. Trước tiên cần xác định:

• Trọng lượng màn hình.
• Chuẩn lỗ VESA của thiết bị.
• Tải trọng cho phép của giá treo.
• Khoảng cách tối đa màn hình có thể vươn khỏi tường.
• Khả năng chịu lực tại vị trí lắp.

6. Màn hình kích thước càng lớn càng phải khảo sát kỹ

Kích thước màn hình không phải thông số trực tiếp để tính tải, nhưng màn hình lớn thường đi kèm trọng lượng và diện tích lớn hơn. Vì vậy, yêu cầu đối với giá treo và kết cấu tường cũng tăng theo.

Chẳng hạn, khi triển khai màn hình LCD treo tường 42 inch, kỹ thuật viên vẫn phải lấy trọng lượng thực tế từ thông số sản phẩm, không nên ước lượng chỉ theo số inch.

Với màn hình 55, 65 inch hoặc lớn hơn, việc khảo sát trước càng quan trọng, đặc biệt nếu tường là thạch cao hoặc vách trang trí chưa rõ kết cấu phía sau.

7. Khả năng giấu dây trên hai loại tường cũng khác nhau

Màn hình quảng cáo thường cần ít nhất dây nguồn và có thể thêm HDMI, LAN hoặc các đường tín hiệu khác. Nếu các dây này để lộ bên ngoài, tổng thể hệ thống sẽ kém thẩm mỹ và có thể khó bảo trì.

Vách thạch cao có khoang rỗng nên trong nhiều công trình việc bố trí dây âm tương đối thuận tiện, đặc biệt khi được lên kế hoạch trước khi đóng vách.

Tường bê tông khó xử lý dây âm hơn nếu công trình đã hoàn thiện. Đơn vị thi công có thể phải sử dụng ống âm được chuẩn bị từ trước hoặc sử dụng nẹp, hộp kỹ thuật và các giải pháp che dây bên ngoài.

Dù lắp trên loại tường nào, nên chuẩn bị đồng thời:

• Ổ cấp nguồn phù hợp.
• Dây mạng nếu màn hình quản lý bằng LAN.
• Đường HDMI hoặc tín hiệu từ thiết bị ngoài nếu cần.
• Không gian cho adapter, media player hoặc bộ chuyển đổi.
• Đường tiếp cận để bảo trì sau này.

8. Không nên đặt ổ điện ở vị trí bị màn hình hoặc giá treo cấn vào

Một lỗi thiết kế khá thực tế là chuẩn bị ổ điện phía sau màn hình nhưng không kiểm tra độ dày của phích cắm, adapter hoặc giá treo.

Khi màn hình sử dụng giá treo sát tường, khoảng hở phía sau có thể khá nhỏ. Nếu ổ điện hoặc đầu HDMI nhô quá nhiều, màn hình có thể không áp sát được tường hoặc đầu cáp phải chịu lực uốn liên tục.

Vì vậy, vị trí nguồn và đầu tín hiệu nên được xác định đồng thời với loại giá treo, không nên để tới sau khi khoan giá mới xử lý.

9. Tường thạch cao nên được chuẩn bị từ giai đoạn thiết kế nếu có thể

Nếu biết trước công trình sẽ lắp Digital Signage, phương án tốt nhất là xác định vị trí màn hình ngay từ giai đoạn thi công nội thất.

Khi đó có thể chuẩn bị:

• Gia cường phía sau vách.
• Đường nguồn âm.
• Đường mạng và tín hiệu.
• Vị trí hộp kỹ thuật.
• Khoảng trống bảo trì.

Cách này giúp giảm đáng kể việc phải tháo vách, sửa hoàn thiện hoặc sử dụng giải pháp xử lý tạm thời sau khi nội thất đã hoàn thành.

Đặc biệt với hệ thống nhiều màn hình tại showroom, văn phòng hoặc chuỗi cửa hàng, nên cung cấp trước cho đơn vị nội thất bản vẽ vị trí, cao độ và yêu cầu gia cường của từng màn hình.

10. Tường bê tông cũng có những trường hợp không nên khoan trực tiếp

Dù bê tông có khả năng chịu tải tốt, không nên hiểu rằng có thể khoan tại mọi vị trí. Một số khu vực có thể chứa hệ thống điện nước âm, cáp kỹ thuật hoặc thuộc kết cấu công trình có yêu cầu hạn chế khoan cắt.

Trước khi thi công cần xác nhận với bản vẽ công trình hoặc đơn vị quản lý nếu vị trí có nguy cơ liên quan tới hệ thống kỹ thuật.

Cũng cần đặc biệt chú ý nếu bề mặt nhìn giống tường bê tông nhưng thực tế là lớp ốp đá, gỗ, tấm trang trí hoặc vật liệu hoàn thiện gắn phía ngoài. Điểm neo phải được đánh giá dựa trên kết cấu thực sự chịu lực phía sau, không phải lớp bề mặt.

11. Khoảng cách phía sau màn hình cần đủ cho tản nhiệt và bảo trì

Mục tiêu của lắp treo không chỉ là giữ màn hình chắc trên tường. Màn hình LCD quảng cáo còn cần điều kiện thông gió phù hợp và khả năng tiếp cận khi bảo trì.

Khoảng hở yêu cầu phụ thuộc vào thiết kế của từng thiết bị, vị trí khe thông gió và hướng cắm cổng kết nối. Không nên tự đặt một khoảng cách cố định cho tất cả các model.

Nếu màn hình cần chạy nhiều giờ mỗi ngày, việc bịt kín các khe thoát nhiệt hoặc ép thiết bị quá sát vào một hốc trang trí có thể làm điều kiện tản nhiệt kém đi.

Đây cũng là lý do cần sử dụng thiết bị đúng mục đích thay vì chỉ dựa trên hình thức bên ngoài. Có thể tham khảo thêm bài màn hình LCD chuyên dụng khác gì so với màn hình tivi thường?.

12. Có thể treo màn hình trực tiếp lên tấm thạch cao không?

Không nên đưa ra câu trả lời “có” hoặc “không” chỉ dựa vào tên vật liệu. Một hệ vách thạch cao có thể được thiết kế với khung và lớp gia cường đủ cho tải trọng thiết bị, trong khi một vách khác chỉ dùng làm vách ngăn nhẹ.

Với màn hình quảng cáo có giá trị và trọng lượng đáng kể, phương án an toàn là xác định rõ điểm chịu lực và khả năng của hệ vách trước khi lắp. Không nên chỉ dựa vào khả năng chịu tải công bố của một loại tắc kê mà bỏ qua cấu tạo tổng thể.

Nếu không xác định được kết cấu phía sau, nên khảo sát hoặc mở vị trí kiểm tra trước khi thi công.

13. Những lỗi thường gặp khi lắp màn hình lên tường

• Không kiểm tra trọng lượng thực tế của màn hình và giá treo.
• Bắt trực tiếp thiết bị nặng vào lớp hoàn thiện không đủ khả năng chịu lực.
• Chọn giá treo có tải trọng quá sát trọng lượng màn hình.
• Không xác định vị trí khung phía sau vách thạch cao.
• Dùng tay treo dài nhưng không tính ảnh hưởng của mô-men lên tường.
• Khoan trước rồi mới kiểm tra vị trí nguồn và dây tín hiệu.
• Để đầu cáp hoặc ổ điện bị ép giữa màn hình với tường.
• Không tính đường tháo màn hình khi cần sửa chữa.
• Bịt kín khe tản nhiệt để đạt tính thẩm mỹ.

Checklist trước khi lắp màn hình LCD treo tường

Trước khi khoan bất kỳ vị trí nào, nên kiểm tra tối thiểu các thông tin sau:

• Tường là bê tông, tường xây hay vách thạch cao?
• Nếu là thạch cao, hệ khung và gia cường nằm ở đâu?
• Trọng lượng thực tế của màn hình là bao nhiêu?
• Giá treo nặng bao nhiêu và có tải trọng cho phép phù hợp không?
• Màn hình sử dụng chuẩn VESA nào?
• Dùng giá cố định, giá nghiêng hay tay treo xoay?
• Vị trí có đường điện hoặc đường nước âm không?
• Nguồn, LAN và HDMI sẽ đi theo hướng nào?
• Có đủ khoảng trống cho cổng kết nối và tản nhiệt không?
• Khi cần bảo trì có thể tháo màn hình thuận tiện không?
