Cách tính kích thước thực tế của một hệ thống màn hình LCD ghép

Muốn biết một hệ thống màn hình LCD ghép chiếm bao nhiêu diện tích thực tế, không thể chỉ lấy số inch của màn hình nhân với số lượng tấm. Cách tính đúng phải dựa trên chiều rộng và chiều cao thực tế của từng màn hình, số hàng, số cột và kết cấu khung lắp đặt.

Dưới đây là cách tính nhanh cho các cấu hình phổ biến như 2×2, 3×3, 4×4 hoặc Video Wall dạng ngang 3×2, 4×2.

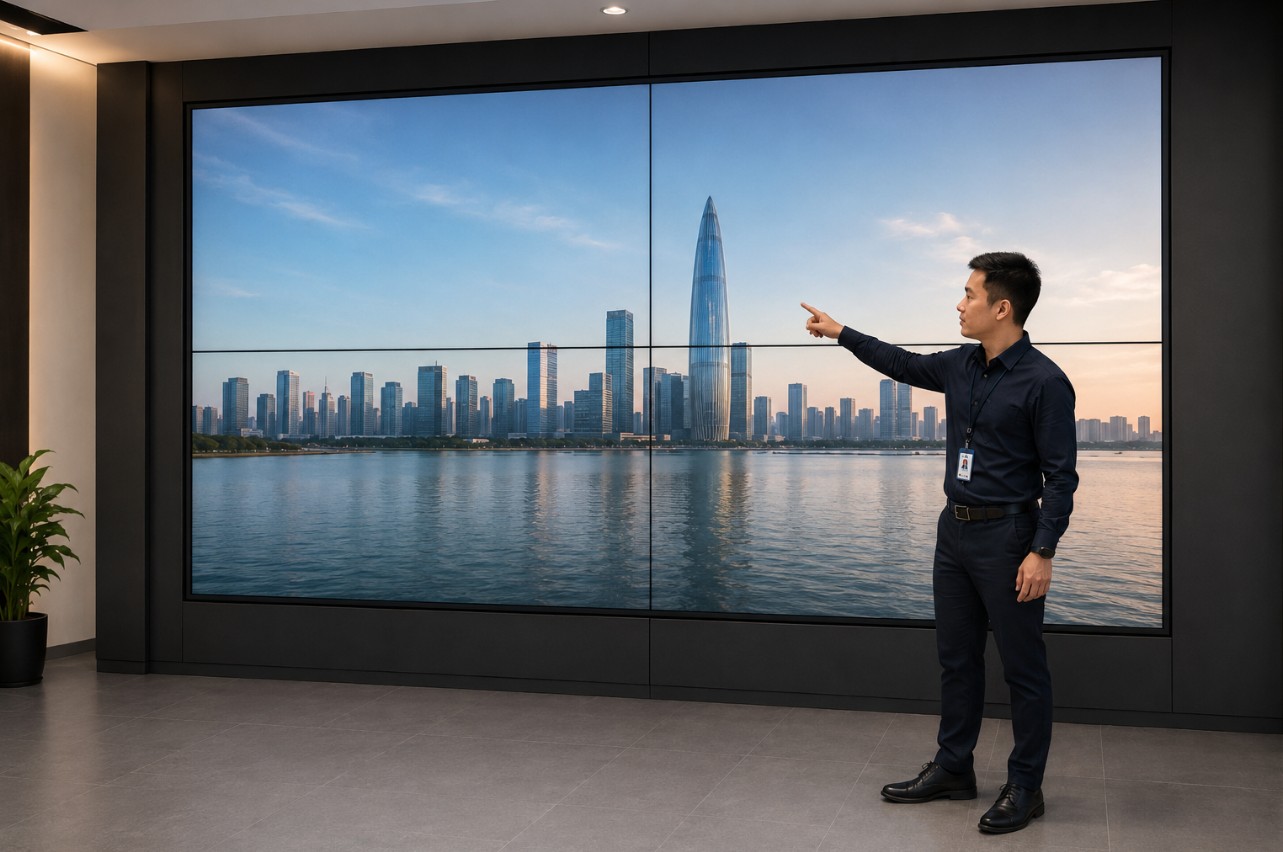

Công thức tính kích thước hệ thống màn hình LCD ghép

Nếu đã có kích thước vật lý của một màn hình trong datasheet, cách tính rất đơn giản:

Chiều rộng hệ thống = Chiều rộng một màn hình × Số cột

Chiều cao hệ thống = Chiều cao một màn hình × Số hàng

Ví dụ một màn hình có kích thước thực tế khoảng 1.210 mm rộng × 680 mm cao:

• Ghép 2×2: rộng khoảng 2.420 mm × cao 1.360 mm.
• Ghép 3×3: rộng khoảng 3.630 mm × cao 2.040 mm.
• Ghép 4×3: rộng khoảng 4.840 mm × cao 2.040 mm.
• Ghép 4×4: rộng khoảng 4.840 mm × cao 2.720 mm.

Đây là kích thước của cụm màn hình. Khi thiết kế vị trí lắp đặt, còn phải cộng thêm phần khung, khoảng thao tác kỹ thuật và không gian bảo trì nếu hệ thống yêu cầu.

Không nên lấy số inch nhân trực tiếp để tính kích thước

Kích thước 46 inch, 55 inch hay 65 inch là độ dài đường chéo của vùng hiển thị, không phải chiều ngang hoặc chiều cao màn hình.

Ví dụ, màn hình 55 inch không có nghĩa chiều rộng của nó là 55 inch. Với tỷ lệ 16:9, phần hiển thị của màn hình 55 inch có chiều rộng xấp xỉ 47,9 inch và chiều cao khoảng 26,9 inch, tương đương khoảng 1.218 × 685 mm.

Do đó, cách tính kiểu:

55 inch × 3 màn hình = 165 inch chiều rộng

là không chính xác.

Muốn có kích thước chính xác để thiết kế khung hoặc kiểm tra diện tích tường, nên sử dụng thông số Width × Height × Depth trong datasheet của model màn hình cụ thể.

Nếu chỉ biết số inch thì tính kích thước màn hình như thế nào?

Phần lớn màn hình LCD ghép hiện nay sử dụng tỷ lệ 16:9. Nếu chỉ có kích thước đường chéo, có thể ước tính kích thước vùng hiển thị theo công thức:

Chiều rộng ≈ Đường chéo × 0,8716

Chiều cao ≈ Đường chéo × 0,4903

Kết quả ban đầu tính theo inch. Muốn chuyển sang milimet, nhân với 25,4.

Kích thước màn hình	Chiều rộng vùng hiển thị xấp xỉ	Chiều cao vùng hiển thị xấp xỉ
46 inch	1.018 mm	573 mm
49 inch	1.085 mm	610 mm
55 inch	1.218 mm	685 mm
65 inch	1.439 mm	809 mm

Các con số trên chỉ phản ánh vùng hiển thị theo tỷ lệ 16:9. Kích thước vỏ ngoài thực tế sẽ lớn hơn một chút do bezel và kết cấu màn hình.

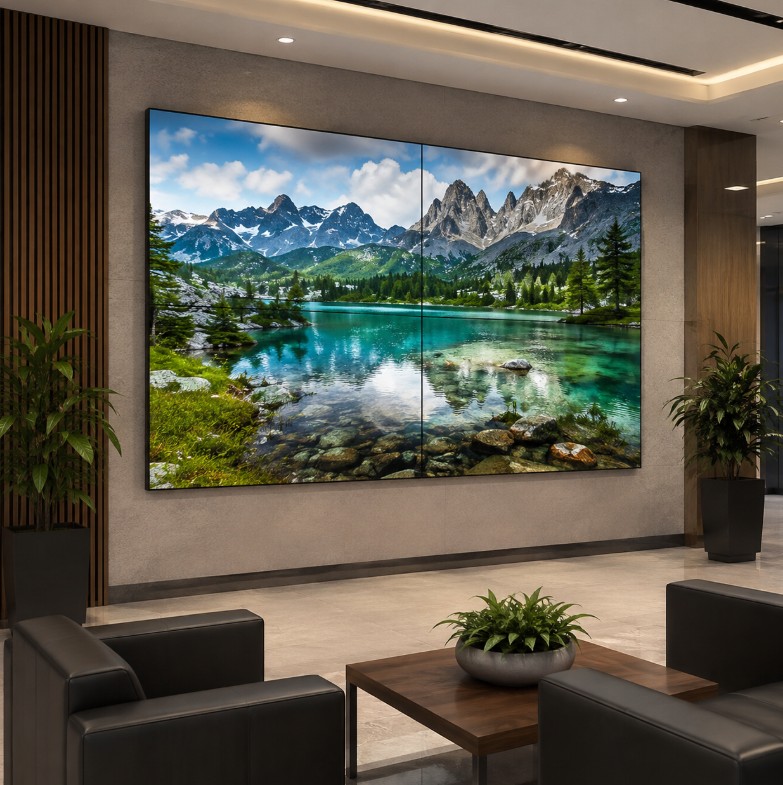

Ví dụ tính hệ màn hình ghép 55 inch 2×2

Giả sử màn hình 55 inch có kích thước ngoài theo datasheet là:

• Chiều rộng: 1.211 mm.
• Chiều cao: 682 mm.

Cấu hình 2×2 gồm 2 màn hình theo chiều ngang và 2 màn hình theo chiều dọc.

Chiều rộng = 1.211 × 2 = 2.422 mm

Chiều cao = 682 × 2 = 1.364 mm

Như vậy cụm màn hình có kích thước khoảng 2,42 m rộng × 1,36 m cao, chưa tính kết cấu khung và khoảng không kỹ thuật.

Một hệ 2×2 sử dụng màn hình LCD ghép 55 inch viền siêu mỏng 0.44 mm chẳng hạn sẽ tạo thành màn hình tổng thể có tỷ lệ gần tương đương một màn hình 16:9 kích thước lớn.

Ví dụ tính hệ màn hình ghép 55 inch 3×3

Vẫn lấy kích thước một màn hình là 1.211 × 682 mm:

Chiều rộng = 1.211 × 3 = 3.633 mm

Chiều cao = 682 × 3 = 2.046 mm

Hệ Video Wall 3×3 sẽ rộng khoảng 3,63 m và cao khoảng 2,05 m.

Đây là cấu hình gồm 9 màn hình, thường phù hợp với phòng điều hành, trung tâm giám sát hoặc không gian cần một bề mặt hiển thị lớn.

Ví dụ tính Video Wall 65 inch 3×2

Giả sử một màn hình 65 inch có kích thước vật lý khoảng:

• Rộng: 1.435 mm.
• Cao: 808 mm.

Hệ thống 3×2 nghĩa là 3 màn hình theo chiều ngang và 2 màn hình theo chiều cao.

Chiều rộng = 1.435 × 3 = 4.305 mm

Chiều cao = 808 × 2 = 1.616 mm

Như vậy Video Wall sẽ có kích thước khoảng 4,31 m rộng × 1,62 m cao.

Với những dự án cần kích thước từng panel lớn hơn, có thể tham khảo dòng màn hình LCD ghép 65 inch viền 0.67 mm để lựa chọn cấu hình theo diện tích thực tế của công trình.

Viền ghép có phải cộng thêm vào kích thước tổng không?

Đây là điểm rất dễ nhầm.

Nếu bạn đang sử dụng kích thước ngoài của màn hình trong datasheet, phần bezel đã nằm trong kích thước đó. Khi tính tổng bằng chiều rộng màn hình × số cột, không cần cộng thêm bezel lần nữa.

Ví dụ màn hình rộng 1.211 mm đã bao gồm phần viền bên trái và bên phải. Với hệ 3 cột:

1.211 × 3 = 3.633 mm

Không cần lấy 3.633 mm rồi cộng thêm 0,88 mm hay 1,74 mm cho từng đường ghép.

Thông số như 0,44 mm, 0,88 mm, 1,74 mm hoặc 3,5 mm chủ yếu cho biết độ rộng đường chia hình ảnh nhìn thấy giữa hai màn hình liền kề, chứ không phải một khoảng hở phải cộng thêm vào kích thước hệ thống nếu các panel được lắp sát đúng kỹ thuật.

Cần phân biệt kích thước hiển thị và kích thước thi công

Khi khảo sát công trình nên tính ít nhất hai loại kích thước.

Kích thước cụm màn hình

Đây là chiều rộng và chiều cao của toàn bộ các màn hình sau khi ghép lại.

Công thức:

W = chiều rộng một màn hình × số cột

H = chiều cao một màn hình × số hàng

Kích thước không gian cần để thi công

Kích thước này có thể lớn hơn vì còn liên quan đến:

• Khung treo hoặc kết cấu thép.
• Khoảng căn chỉnh màn hình.
• Không gian đi dây nguồn và tín hiệu.
• Khoảng thông gió.
• Không gian tháo màn hình khi bảo trì.
• Ốp trang trí xung quanh Video Wall nếu có.

Do đó, nếu bức tường rộng đúng 3.633 mm thì không nên mặc định một Video Wall rộng 3.633 mm sẽ lắp vừa. Công trình phải có dung sai và không gian kỹ thuật phù hợp với loại khung sử dụng.

Cấu hình 2×2, 3×3 và 4×4 có cùng tỷ lệ hình ảnh không?

Nếu tất cả panel đều là 16:9 và số hàng bằng số cột, các cấu hình 2×2, 3×3 và 4×4 vẫn giữ tỷ lệ tổng thể gần 16:9.

Ví dụ:

• 2×2: 2 panel ngang × 2 panel dọc.
• 3×3: 3 panel ngang × 3 panel dọc.
• 4×4: 4 panel ngang × 4 panel dọc.

Nhưng cấu hình 3×2, 4×2 hoặc 5×2 sẽ tạo màn hình tổng thể rộng hơn đáng kể. Khi đó cần thiết kế nội dung và cấu hình bộ xử lý hình ảnh theo đúng tỷ lệ thực tế của Video Wall.

Có thể tính kích thước Video Wall trước khi chọn màn hình không?

Có. Trong nhiều dự án, cách làm hợp lý hơn là bắt đầu từ diện tích tường có sẵn rồi xác định số lượng và kích thước panel phù hợp.

Ví dụ vị trí lắp có chiều rộng khoảng 3,8 m và chiều cao khoảng 2,2 m. Sau khi trừ khoảng kỹ thuật, có thể kiểm tra xem cấu hình 55 inch 3×3 hoặc một phương án khác có phù hợp hay không.

Đây là cách tốt hơn việc chọn trước số lượng màn hình rồi mới phát hiện kích thước hệ thống vượt quá diện tích công trình.

5 thông số cần có trước khi tính kích thước màn hình ghép

• Kích thước ngoài Width × Height của từng panel.
• Số cột màn hình.
• Số hàng màn hình.
• Kích thước và kiểu khung lắp đặt.
• Khoảng không cần thiết cho bảo trì và hoàn thiện.

Nếu hệ thống đã được lắp đặt, việc căn chỉnh các panel cũng cần được duy trì chính xác trong quá trình sử dụng. Có thể tham khảo thêm bài lưu ý sử dụng và vận hành hệ thống màn hình LCD ghép.
