Lưu ý sử dụng và vận hành hệ thống màn hình LCD ghép so với màn hình LCD thông thường

Trong thực tế triển khai, nhiều hệ thống màn hình LCD ghép (video wall) gặp lỗi hiển thị hoặc vận hành không ổn định dù thiết bị hoàn toàn bình thường. Nguyên nhân chủ yếu đến từ việc áp dụng cách sử dụng của màn hình LCD thông thường cho một hệ thống phức tạp hơn nhiều. Khác với màn hình đơn, LCD ghép đòi hỏi sự đồng bộ về nội dung, tín hiệu và cấu hình ở nhiều lớp. Bài viết này sẽ chỉ ra những lưu ý quan trọng để vận hành đúng và tránh các lỗi phổ biến.

1. Tổng quan hệ thống: LCD ghép khác gì LCD thông thường?

1.1. LCD thông thường (Single Display)

LCD thông thường là một panel độc lập, hoạt động như một hệ thống khép kín. Bộ xử lý hình ảnh (scalar/image processor) được tích hợp sẵn bên trong, nhận tín hiệu đầu vào và xử lý trực tiếp để hiển thị lên panel mà không cần thiết bị trung gian. Người dùng chỉ cần kết nối nguồn tín hiệu là màn hình hoạt động độc lập.

Các chuẩn kết nối phổ biến:

• HDMI, DisplayPort — tín hiệu số chất lượng cao
• USB media player tích hợp — phát nội dung trực tiếp từ thiết bị lưu trữ
• VGA — tín hiệu analog, thường gặp ở các hệ thống cũ

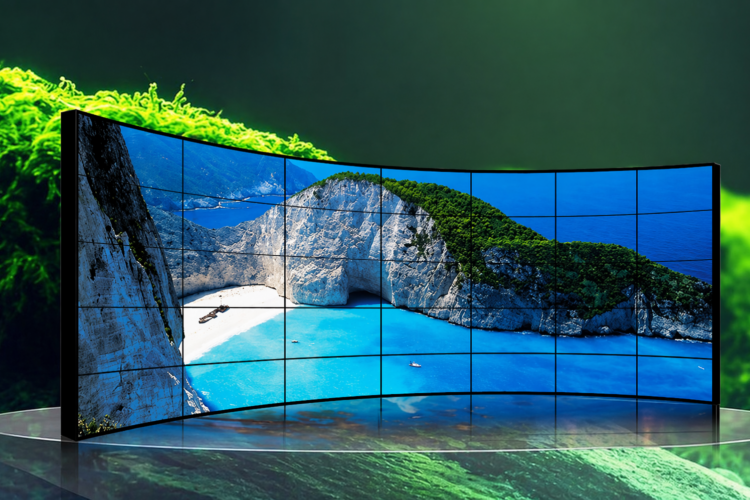

1.2. LCD ghép (Video Wall)

LCD ghép là tập hợp nhiều panel được bố trí thành ma trận (2×2, 3×3, 4×4…) để tạo thành một màn hình hiển thị thống nhất có kích thước lớn. Về mặt kỹ thuật, đây không chỉ đơn giản là “nhiều màn hình đặt cạnh nhau” — hệ thống này yêu cầu thêm một lớp điều khiển trung gian chuyên biệt để đảm bảo các panel hoạt động như một thể thống nhất.

Lớp điều khiển trung gian bao gồm:

• Video wall controller / processor: Thiết bị chuyên dụng nhận tín hiệu đầu vào có resolution tổng, xử lý và phân phối tín hiệu ra từng panel theo đúng vị trí mapping
• Daisy chain signal: Phương thức truyền tín hiệu nối tiếp qua HDMI loop hoặc DisplayPort loop, cho phép một đầu ra kết nối tuần tự qua nhiều panel mà không cần controller riêng — thường dùng cho cấu hình nhỏ

Để hệ thống hoạt động chính xác, ba yếu tố sau phải được đảm bảo đồng bộ:

• Resolution tổng: Tổng hợp resolution của toàn bộ các panel trong hệ thống
• Timing tín hiệu: Tất cả panel phải nhận và hiển thị frame đúng cùng một thời điểm
• Mapping nội dung: Mỗi phần nội dung phải được gán chính xác cho đúng panel tương ứng

1.3. Khác biệt cốt lõi

Sự khác biệt căn bản không chỉ nằm ở số lượng panel mà ở độ phức tạp của kiến trúc hệ thống. LCD thông thường là hệ thống đơn lớp — tín hiệu đi thẳng từ nguồn vào panel và hiển thị. LCD ghép là hệ thống đa lớp (multi-layer system), trong đó nội dung phải đi qua toàn bộ chuỗi xử lý trước khi đến màn hình:

Content → CMS → Media Player → Video Wall Controller → Từng Panel

Mỗi lớp trong chuỗi này đều có thể là điểm phát sinh lỗi nếu không được cấu hình đúng. Đây chính là lý do vận hành LCD ghép đòi hỏi hiểu biết kỹ thuật sâu hơn nhiều so với LCD đơn thông thường.

2. Những yếu tố kỹ thuật ảnh hưởng trực tiếp đến vận hành

2.1. Resolution tổng và resolution từng panel

Resolution tổng của hệ thống video wall được tính bằng cách nhân resolution từng panel theo số hàng và số cột. Ví dụ:

Cấu hình	Resolution mỗi panel	Resolution tổng
2×2	1920×1080	3840×2160
3×3	1920×1080	5760×3240
3×1 (ngang)	1920×1080	5760×1080
4×1 (dọc)	1080×1920	1080×7680

Sai sót phổ biến nhất trong thực tế là xuất nội dung ở resolution của một panel đơn (ví dụ 1920×1080) cho toàn bộ hệ thống. Khi đó, video wall controller hoặc từng panel sẽ tự scale nội dung lên resolution tổng — quá trình scaling này không kiểm soát được hệ số tỷ lệ giữa hai chiều, dẫn đến méo hình, lệch tỷ lệ và giảm chất lượng hình ảnh rõ rệt.

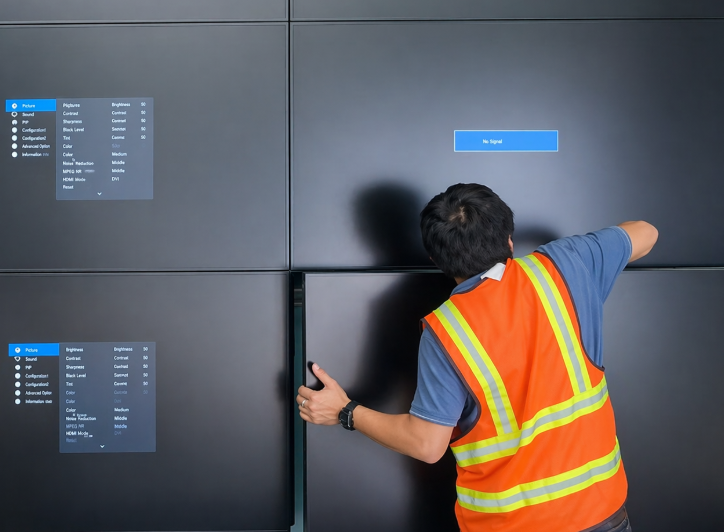

2.2. Mapping nội dung (Content Mapping)

Mapping là quá trình xác định vùng nội dung nào được hiển thị trên panel nào trong hệ thống. Video wall controller thực hiện việc “cắt” nội dung tổng thành các phần tương ứng và phân phối đến từng cổng output kết nối với từng panel.

Mapping sai là một trong những lỗi nghiêm trọng nhất trong vận hành video wall, với các biểu hiện:

• Nội dung bị lệch vùng — panel A hiển thị phần nội dung đáng lẽ thuộc panel B
• Hình ảnh không khớp tại viền giữa các panel — thường biểu hiện như đường thẳng bị “gãy” hoặc nhảy cóc
• Một số panel hiển thị đúng trong khi số khác bị lặp nội dung hoặc để trống

Mapping cần được cấu hình chính xác theo đúng vị trí vật lý của từng panel trong ma trận, bao gồm cả thứ tự hàng, cột và hướng bố trí (trái sang phải hay phải sang trái).

2.3. Đồng bộ tín hiệu (Signal Synchronization)

Trong hệ thống video wall, tất cả các panel phải nhận và hiển thị từng frame nội dung tại cùng một thời điểm. Nếu có sự lệch pha giữa các panel, dù chỉ một vài mili-giây, người xem sẽ nhận ra ngay sự không đồng bộ.

Hai thông số cần đồng bộ chặt chẽ:

• Frame rate: Toàn bộ hệ thống phải hoạt động ở cùng tần số, thường là 60Hz cho digital signage tiêu chuẩn
• Sync signal: Tín hiệu đồng bộ hóa thời điểm bắt đầu mỗi frame phải nhất quán trên tất cả panel

Khi mất đồng bộ tín hiệu, các hiện tượng thường gặp bao gồm tearing (đường rách ngang xuất hiện giữa màn hình), delay rõ rệt giữa các panel khi hiển thị chuyển động, hoặc nhấp nháy cục bộ tại một số panel trong hệ thống.

2.4. Bezel Compensation (Bù viền)

Mỗi panel LCD đều có viền vật lý (bezel) — phần khung không hiển thị hình ảnh bao quanh tấm nền. Trong video wall, khoảng trống vật lý này tạo ra sự gián đoạn hình ảnh tại điểm tiếp giáp giữa các panel. Bezel compensation là tính năng trên video wall controller cho phép hệ thống “bù” bằng cách dịch chuyển vùng nội dung sao cho hình ảnh tổng thể trông liền mạch dù có viền vật lý.

Loại panel	Bezel điển hình	Ứng dụng phù hợp
Narrow bezel signage	1,7 – 3,5 mm	Video wall thương mại, quảng cáo
Standard commercial	5 – 10 mm	Phòng họp, giám sát
Consumer display	15 – 25 mm	Không phù hợp làm video wall

Sai số trong cấu hình bezel compensation dù chỉ 5–10 pixel cũng tạo ra lệch hình rõ rệt tại điểm nối giữa các panel, đặc biệt khi hiển thị đường thẳng hoặc văn bản chạy xuyên qua nhiều panel.

3. Lưu ý khi thiết kế và sử dụng nội dung

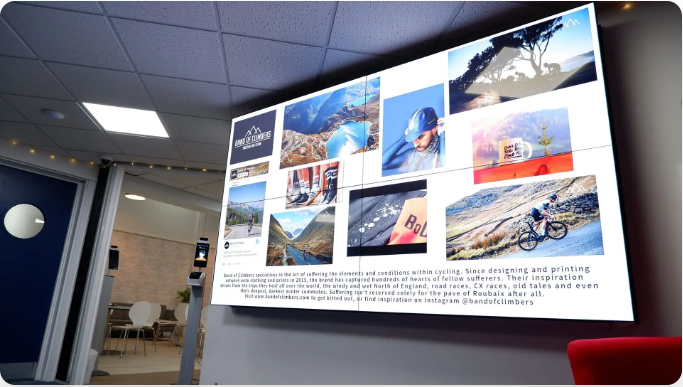

3.1. Thiết kế theo resolution tổng hệ thống

Nguyên tắc bắt buộc: nội dung phải được render đúng ở resolution tổng của toàn bộ hệ thống ngay từ bước thiết kế, không phải resolution của một panel đơn. Điều này có nghĩa là với video wall 3×3 (mỗi panel 1920×1080), file nội dung phải có kích thước 5760×3240 pixel trước khi đưa vào hệ thống.

Việc sử dụng nội dung đơn màn rồi scale lên trong controller hoặc CMS là sai lầm phổ biến, dẫn đến:

• Hình ảnh bị mờ do upscaling quá mức
• Văn bản và chi tiết nhỏ mất sắc nét
• Nguy cơ sai tỷ lệ nếu controller scale không đồng đều hai chiều

3.2. Kiểm soát Aspect Ratio

Aspect ratio tổng của hệ thống video wall thường rất khác so với nội dung 16:9 thông thường. Đây là điểm nhiều đội thiết kế nội dung bỏ sót khi làm việc với video wall lần đầu.

Một số ví dụ aspect ratio thực tế:

• Wall 2×2 (3840×2160): AR = 16:9 — trùng với nội dung thông thường, ít rủi ro
• Wall 3×1 ngang (5760×1080): AR = 16:3 (5,33:1) — nội dung 16:9 sẽ bị pillarbox hai bên hoặc stretch nếu không xử lý
• Wall 4×1 dọc (1080×7680): AR = 1:7,1 — yêu cầu nội dung hoàn toàn tùy chỉnh

Với các cấu hình có aspect ratio đặc thù, cần thiết kế nội dung riêng biệt cho từng hệ thống, không tái sử dụng nội dung từ định dạng 16:9 mà không qua chỉnh sửa.

3.3. Safe Zone và vùng cắt nội dung

Bezel vật lý giữa các panel tạo ra vùng “mù” — khu vực mà nội dung sẽ bị che khuất bởi viền màn hình. Khi thiết kế nội dung cho video wall, cần tuân thủ nguyên tắc:

• Không đặt thông tin quan trọng (logo, CTA, số điện thoại, giá sản phẩm) tại vị trí giao nhau giữa các panel
• Thiết lập margin an toàn tối thiểu 3–5% mỗi cạnh để tránh nội dung bị overscan hoặc che khuất
• Với nội dung chạy xuyên qua nhiều panel, cần tính toán vị trí bezel để yếu tố quan trọng không rơi đúng vào điểm nối

3.4. Tránh chi tiết nhỏ chạy xuyên nhiều panel

Đây là lưu ý thiết kế đặc thù của video wall mà LCD đơn không có. Văn bản nhỏ, đường kẻ mảnh hoặc chi tiết tinh tế khi chạy qua điểm nối giữa hai panel sẽ bị gián đoạn bởi bezel vật lý, tạo cảm giác “gãy” hoặc lệch hình dù hệ thống đang hoạt động hoàn toàn đúng.

Nguyên tắc thiết kế phù hợp với video wall:

• Ưu tiên nội dung theo block lớn — hình ảnh, màu nền, đồ họa kích thước lớn
• Văn bản nên dùng cỡ chữ đủ lớn để khoảng gián đoạn bezel không ảnh hưởng đến khả năng đọc
• Tránh đường kẻ ngang hoặc dọc mảnh chạy xuyên toàn bộ chiều rộng/chiều cao hệ thống

4. Lưu ý trong cấu hình và vận hành thiết bị

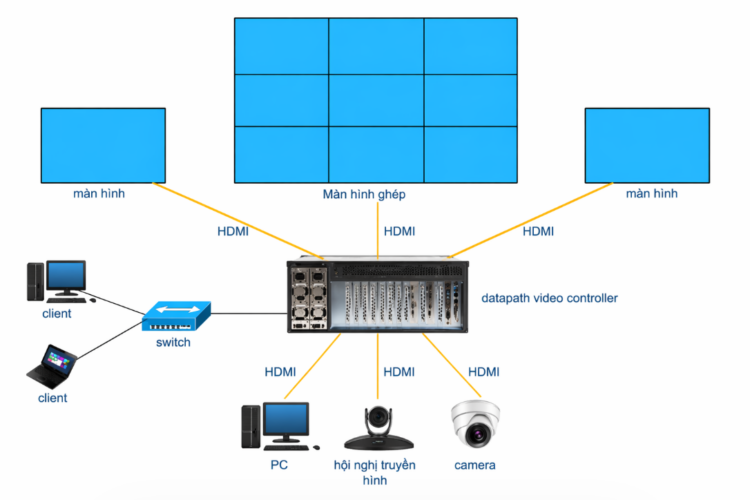

4.1. Cấu hình Video Wall Controller

Video wall controller là thiết bị trung tâm của toàn bộ hệ thống, chịu trách nhiệm nhận tín hiệu đầu vào, xử lý và phân phối đến từng panel. Cấu hình sai trên thiết bị này ảnh hưởng đến toàn bộ hệ thống, không chỉ một panel riêng lẻ.



Các thông số cần thiết lập chính xác:

• Số hàng × số cột: Phải khớp đúng với bố cục vật lý thực tế của hệ thống panel
• Resolution input: Phải bằng resolution tổng của hệ thống (ví dụ 3840×2160 cho wall 2×2)
• Resolution output mỗi cổng: Phải khớp với native resolution của panel được kết nối
• Mapping từng cổng output: Xác định cổng nào kết nối với panel ở vị trí nào trong ma trận

Sai cấu hình trên controller thường biểu hiện qua hiện tượng hiển thị lệch vùng (nội dung bị dịch chuyển sang panel khác), scale không đồng đều giữa các vùng, hoặc một số panel bị tối hoàn toàn do mapping không có tín hiệu đầu ra.

4.2. Thiết lập Media Player

Media player trong hệ thống video wall phải xuất tín hiệu ở đúng resolution tổng của hệ thống — đây là điểm khác biệt quan trọng so với LCD đơn. Nếu player xuất sai resolution, toàn bộ chuỗi xử lý phía sau sẽ phải bù trừ bằng scaling, dẫn đến chất lượng hình ảnh giảm và nguy cơ sai tỷ lệ.

Hai cài đặt cần tắt triệt để trên media player dùng cho video wall:

• Auto resolution: Cho phép player tự chọn resolution phù hợp dựa trên EDID — trong hệ thống video wall, EDID thường không phản ánh đúng resolution tổng cần thiết
• Auto scaling / Fit to screen: Tự động co giãn nội dung để vừa màn hình, không kiểm soát được tỷ lệ

Thay vào đó, cần cố định output resolution bằng tay theo đúng thông số tổng của hệ thống và kiểm tra lại sau mỗi lần khởi động lại thiết bị, vì một số player có thể reset về cài đặt mặc định sau khi mất điện.

4.3. Quản lý EDID

EDID (Extended Display Identification Data) là tập thông tin mà màn hình gửi về cho thiết bị phát để thông báo khả năng hiển thị — bao gồm resolution hỗ trợ, refresh rate, và các thông số kỹ thuật khác. Trong hệ thống video wall, quản lý EDID phức tạp hơn nhiều so với LCD đơn vì có nhiều panel cùng giao tiếp với controller và player.

Vấn đề thường gặp trong hệ thống nhiều màn:

• Các panel khác nhau có thể gửi EDID khác nhau nếu không cùng model hoặc firmware
• Controller có thể tổng hợp EDID sai, khiến player nhận thông tin không chính xác và xuất sai resolution
• Trong chuỗi daisy chain, EDID của panel cuối có thể ghi đè lên EDID của các panel trước

Giải pháp khuyến nghị là sử dụng EDID emulator hoặc EDID manager để cố định thông tin EDID gửi về cho player, đảm bảo player luôn xuất đúng resolution tổng bất kể trạng thái của từng panel trong hệ thống.

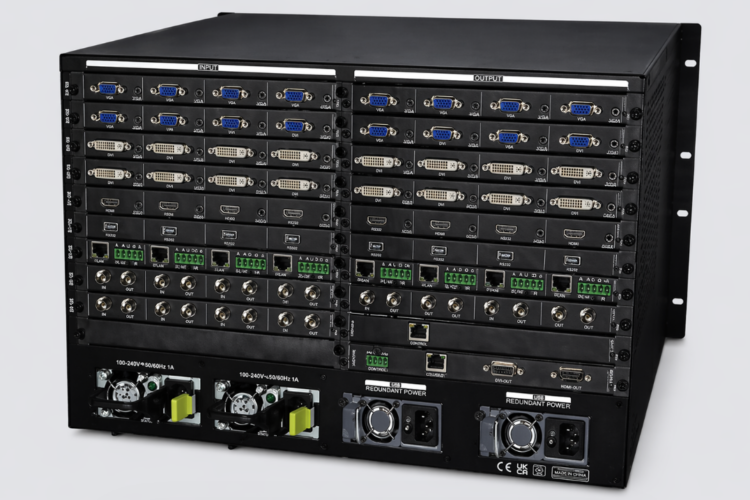

4.4. Kiểm soát hệ thống dây tín hiệu

Trong video wall, số lượng dây tín hiệu tăng theo số lượng panel và độ phức tạp của cấu hình. Chất lượng và độ dài dây tín hiệu ảnh hưởng trực tiếp đến sự ổn định của toàn hệ thống.

Chuẩn tín hiệu	Độ dài ổn định (không khuếch đại)	Lưu ý
HDMI 1.4	Dưới 10m	Giảm mạnh sau 10m
HDMI 2.0	Dưới 5–8m	Băng thông cao hơn, suy hao nhanh hơn
DisplayPort 1.2	Dưới 3–5m	Nhạy cảm hơn HDMI với độ dài
HDMI với active cable	15–30m	Cần dây có chip khuếch đại tích hợp
Fiber optic extender	100m+	Giải pháp cho khoảng cách xa

Khi dây tín hiệu vượt quá giới hạn ổn định mà không có khuếch đại, các hiện tượng suy hao tín hiệu thường gặp bao gồm:

• Mất đồng bộ giữa một số panel trong khi các panel khác vẫn hiển thị bình thường
• Lệch khung hình hoặc xuất hiện tearing cục bộ
• Màn hình bị nhấp nháy hoặc mất tín hiệu ngắt quãng, đặc biệt khi hệ thống mới khởi động hoặc thay đổi nội dung

Với hệ thống video wall quy mô lớn hoặc lắp đặt tại các vị trí có khoảng cách xa từ thiết bị phát đến màn hình, nên ưu tiên sử dụng fiber optic extender hoặc HDBaseT thay vì kéo dài cáp HDMI thụ động.

Có thể bạn quan tâm: Màn hình LCD bị vỡ thì có cứu được không?

5. Lưu ý về vận hành thực tế

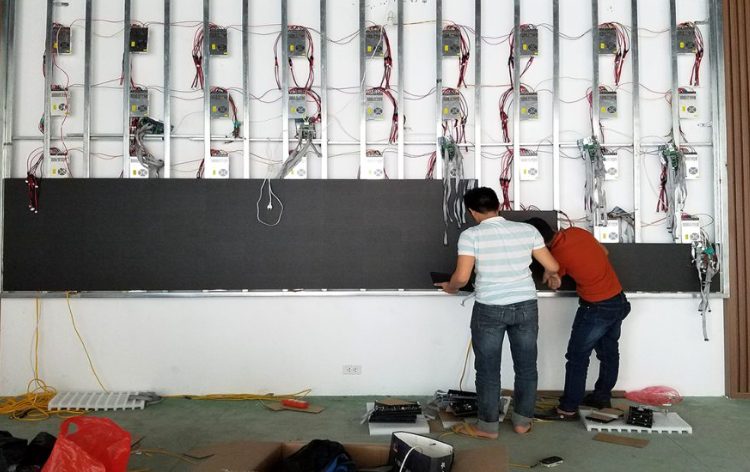

5.1. Quy trình bật/tắt hệ thống

Đây là điểm mà LCD ghép khác hoàn toàn so với LCD đơn. Với LCD thông thường, bật/tắt nguồn không cần tuân theo thứ tự cụ thể. Nhưng với video wall, thứ tự khởi động sai có thể khiến controller không nhận diện được panel, player xuất sai resolution, hoặc mapping bị lệch cho đến khi toàn bộ hệ thống được khởi động lại từ đầu.

Thứ tự bật chuẩn:

1. Bật video wall controller trước — để thiết bị khởi tạo cấu hình mapping và chuẩn bị các cổng output
2. Bật màn hình (các panel) — để controller nhận EDID và thiết lập kết nối với từng panel
3. Bật media player sau cùng — lúc này player mới đọc EDID từ controller và xuất đúng resolution tổng

Thứ tự tắt chuẩn (ngược lại):

1. Tắt media player
2. Tắt màn hình
3. Tắt controller

Cần tránh bật đồng loạt tất cả thiết bị cùng một lúc qua công tắc tổng hoặc bộ lịch hẹn giờ không có độ trễ. Khi các thiết bị khởi động đồng thời, player thường hoàn tất khởi động trước controller, dẫn đến việc đọc EDID sai hoặc không đọc được — hệ quả là toàn bộ hệ thống hiển thị sai resolution cho đến khi được khởi động lại đúng thứ tự.

Nếu hệ thống yêu cầu tự động hóa bật/tắt theo lịch, nên cấu hình độ trễ tuần tự (sequential delay) tối thiểu 30–60 giây giữa các bước trong chuỗi khởi động.

5.2. Thời gian hoạt động liên tục

Màn hình LCD signage chuyên dụng được thiết kế để hoạt động ở chế độ 16/7 (16 giờ mỗi ngày, 7 ngày mỗi tuần) hoặc 24/7 tùy dòng sản phẩm — đây là điểm khác biệt quan trọng so với màn hình LCD tiêu dùng thông thường chỉ được thiết kế cho khoảng 8 giờ mỗi ngày. Tuy nhiên, dù panel được thiết kế cho hoạt động liên tục, hệ thống video wall vẫn cần một số lưu ý để duy trì hiệu suất lâu dài.

Với hệ thống hoạt động 24/7:

• Nên lên lịch tắt màn hình định kỳ ít nhất 1–2 tiếng mỗi ngày (thường vào khung giờ ít người xem) để backlight LED có thời gian giảm nhiệt và kéo dài tuổi thọ
• Kích hoạt tính năng screen saver hoặc giảm độ sáng tự động trong khung giờ thấp điểm thay vì giữ độ sáng tối đa liên tục
• Với nội dung có yếu tố tĩnh hiển thị lâu dài (logo, thanh tiêu đề cố định), nên thiết lập pixel shift nếu panel hỗ trợ để giảm nguy cơ burn-in cục bộ trên lớp tinh thể lỏng

5.3. Quản lý nhiệt độ và môi trường

Nhiệt độ là yếu tố ảnh hưởng trực tiếp đến tuổi thọ backlight, hiệu suất xử lý của controller và sự ổn định của tín hiệu trong toàn hệ thống. Hầu hết panel LCD signage có nhiệt độ hoạt động tiêu chuẩn từ 0°C đến 40°C — vượt ngưỡng trên, hệ thống tự bảo vệ bằng cách giảm độ sáng hoặc tắt panel, vượt ngưỡng dưới có thể làm tinh thể lỏng phản ứng chậm và gây hiển thị không đều.

Video wall sinh nhiệt cao hơn đáng kể so với LCD đơn do mật độ panel dày đặc trong không gian hẹp. Khi nhiều panel hoạt động sát nhau, nhiệt tích lũy từ backlight LED và bo mạch điều khiển không thoát ra ngoài hiệu quả như khi panel đứng riêng lẻ.

Các yêu cầu về môi trường lắp đặt:

• Thông gió: Đảm bảo khoảng hở tối thiểu phía sau và hai bên hệ thống để không khí lưu thông. Với video wall âm tường hoặc lắp trong hộp kín, bắt buộc phải có quạt tản nhiệt cưỡng bức
• Điều hòa không khí: Với hệ thống lớn (từ 3×3 trở lên), nên duy trì nhiệt độ phòng dưới 28°C liên tục trong giờ hoạt động
• Độ ẩm: Dải hoạt động an toàn thường từ 20% đến 80% RH không ngưng tụ. Môi trường có độ ẩm cao có thể gây oxy hóa các đầu kết nối và ảnh hưởng đến bo mạch controller
• Bụi: Bụi bám vào khe thông gió của controller và panel làm tăng nhiệt độ vận hành. Nên vệ sinh định kỳ 3–6 tháng một lần tùy môi trường lắp đặt

5.4. Kiểm tra và hiệu chỉnh định kỳ

Theo thời gian vận hành, các panel trong hệ thống video wall có thể xuất hiện sai lệch nhỏ về màu sắc, độ sáng và đồng bộ hình ảnh — ngay cả khi tất cả đều là cùng model từ cùng nhà sản xuất. Nguyên nhân là do backlight LED của từng panel lão hóa không hoàn toàn đồng đều, dẫn đến chênh lệch độ sáng và nhiệt độ màu giữa các panel theo thời gian.

Chu kỳ kiểm tra khuyến nghị:

Hạng mục kiểm tra	Tần suất	Phương pháp
Đồng bộ hình ảnh giữa các panel	Hàng tuần	Hiển thị ảnh test pattern toàn màn (lưới, màu đơn)
Chênh lệch độ sáng giữa các panel	Hàng tháng	So sánh bằng mắt hoặc thiết bị đo luminance
Sai lệch màu sắc (color shift)	Hàng quý	Dùng colorimeter đo Delta E giữa các panel
Kiểm tra bezel compensation	Hàng tháng	Hiển thị đường thẳng xuyên toàn bộ hệ thống
Vệ sinh khe thông gió	3–6 tháng	Dùng khí nén thổi sạch bụi

Khi phát hiện sai lệch màu sắc hoặc độ sáng đáng kể giữa các panel, cần thực hiện calibration — quá trình hiệu chỉnh lại thông số màu và độ sáng của từng panel về cùng một chuẩn chung. Các hệ thống video wall chuyên nghiệp thường đi kèm phần mềm calibration của nhà sản xuất, cho phép điều chỉnh từng panel độc lập thông qua giao tiếp RS232 hoặc LAN mà không cần can thiệp vật lý vào từng thiết bị.
