Trong quá trình vận hành các màn hình LCD quảng cáo tại nhà hàng, trung tâm thương mại hay thang máy, không ít trường hợp nội dung hiển thị bị méo, kéo giãn hoặc không đúng tỷ lệ ban đầu. Đây là lỗi khá phổ biến nhưng lại thường bị xử lý sai cách, dẫn đến việc phải chỉnh sửa nhiều lần mà vẫn không triệt để. Thực tế, vấn đề này không chỉ nằm ở nội dung mà còn liên quan đến cách cấu hình và đồng bộ toàn bộ hệ thống hiển thị. Bài viết này sẽ giúp làm rõ nguyên nhân và đưa ra hướng xử lý hiệu quả, sát với thực tế triển khai.
Mục lục

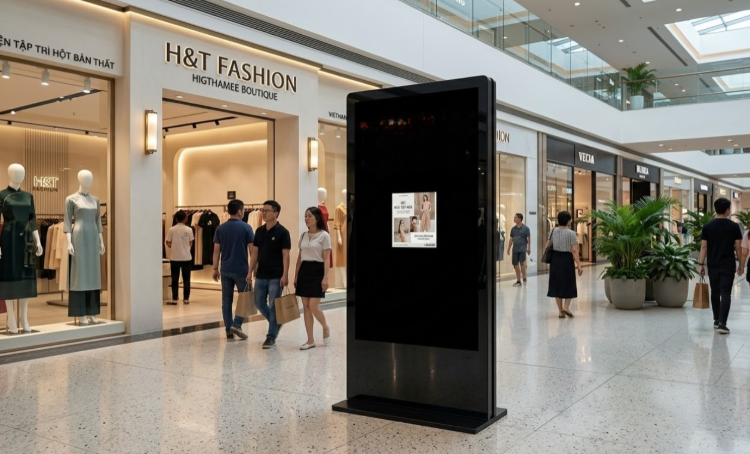

1. Hiện tượng sai tỷ lệ hiển thị là gì?
Sai tỷ lệ hiển thị (aspect ratio distortion) là hiện tượng nội dung hình ảnh hoặc video không được hiển thị theo đúng tỷ lệ khung hình gốc (native aspect ratio), dẫn đến biến dạng về mặt hình học. Về bản chất kỹ thuật, đây là sự không đồng nhất giữa aspect ratio của tín hiệu đầu vào và aspect ratio vật lý của tấm nền hiển thị, hoặc phát sinh do cách hệ thống xử lý việc co giãn nội dung (scaling).
Màn hình LCD quảng cáo hiện nay thường có các tỷ lệ vật lý phổ biến như sau:
| Tỷ lệ | Độ phân giải tiêu biểu | Ứng dụng thường gặp |
|---|---|---|
| 16:9 | 1920×1080, 3840×2160 | Màn hình ngang tiêu chuẩn |
| 9:16 | 1080×1920 | Màn hình dọc, kiosk, standee |
| 32:9 | 3840×1080 | Màn hình siêu rộng, băng rôn |
| 1:1 | 1080×1080 | Màn hình vuông |
| Custom | 1920×540 | Banner LED giả lập LCD |
Khi nội dung không khớp với các tỷ lệ này và không được xử lý scaling đúng cách, sai lệch sẽ chắc chắn xảy ra.
1.1. Các dạng sai tỷ lệ thường gặp
Kéo ngang / kéo dọc (Stretch distortion): Xảy ra khi nội dung bị ép full màn hình mà không giữ nguyên tỷ lệ gốc. Ví dụ điển hình là video 4:3 (1440×1080) hiển thị trên màn 16:9 (1920×1080), khiến hình bị kéo ngang khoảng 33%. Về mặt toán học, distortion xảy ra khi Scale X ≠ Scale Y.
Non-uniform scaling (hình bị “bẹp” hoặc “dài” bất thường): Thường gặp khi hệ thống ưu tiên scale theo một trục. Ví dụ nội dung 1920×1080 phát trên màn dọc 1080×1920 mà không xoay thì chiều cao bị kéo lên khoảng 177% so với chuẩn.
Nội dung bị crop: Xảy ra khi chọn chế độ “fill” hoặc “zoom”. Video 21:9 (2560×1080) hiển thị trên màn 16:9 sẽ mất khoảng 25% nội dung theo chiều ngang.
Viền đen (Letterbox / Pillarbox): Đây thực chất là cơ chế bảo toàn tỷ lệ, không phải lỗi kỹ thuật, nhưng thường bị hiểu nhầm là màn hình bị hỏng. Letterbox tạo viền đen trên/dưới, pillarbox tạo viền đen hai bên.
1.2. Phân biệt sai tỷ lệ với các lỗi hiển thị khác
| Loại lỗi | Biểu hiện | Có làm méo hình không? |
|---|---|---|
| Sai tỷ lệ | Hình tròn thành bầu dục, người bị béo/gầy | Có |
| Độ phân giải thấp | Hình mờ, vỡ pixel | Không |
| Lỗi màu sắc / độ sáng | Sai Delta E, white balance lệch | Không |
| Bezel mismatch (video wall) | Nội dung lệch vị trí giữa các panel | Không |
2. Các yếu tố cốt lõi quyết định tỷ lệ hiển thị
2.1. Tỷ lệ khung hình (Aspect Ratio)
Aspect ratio được xác định bằng công thức: Aspect Ratio = Width / Height. Điểm cần lưu ý là aspect ratio vật lý của panel hoàn toàn cố định theo phần cứng, trong khi aspect ratio của nội dung lại phụ thuộc hoàn toàn vào file media. Sai lệch xảy ra khi hai thông số này không khớp nhau và hệ thống không xử lý để bù trừ sự chênh lệch đó.
2.2. Độ phân giải và hành vi scaling
Độ phân giải không chỉ đơn giản là số pixel, nó ảnh hưởng trực tiếp đến cách hệ thống co giãn nội dung. Ví dụ nội dung HD 1280×720 hiển thị trên màn Full HD 1920×1080 sẽ có hệ số scale đồng đều 1,5 lần cả hai chiều, tức không bị méo. Nhưng nếu cấu hình sai khiến scale ngang là 1,5 còn scale dọc chỉ là 1,2, distortion sẽ xuất hiện ngay.
Trong thực tế triển khai màn hình quảng cáo, nhiều độ phân giải không chuẩn thường xuất hiện (1920×540, 1080×1080…), làm tăng đáng kể rủi ro sai tỷ lệ nếu nội dung không được thiết kế riêng cho từng định dạng.

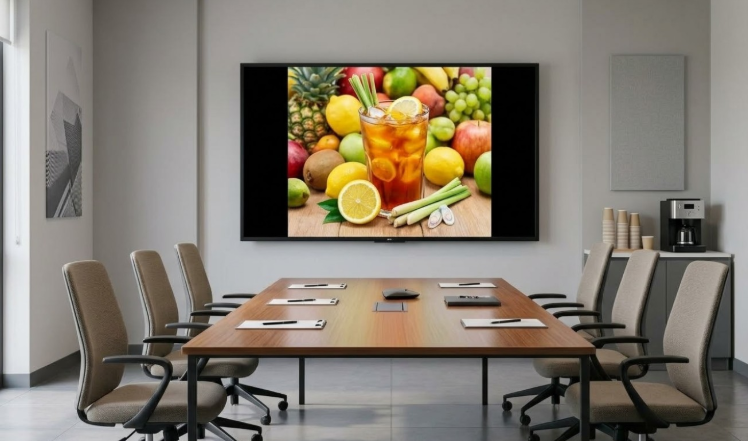

2.3. Hướng màn hình (Orientation)
Lỗi phổ biến nhất ở đây là phát nội dung landscape trên màn portrait mà không qua bước xoay. Khi đó:
- Scale X = 1080 / 1920 = 0,56
- Scale Y = 1920 / 1080 = 1,78
Hai hệ số lệch nhau gần 3 lần, tạo ra méo hình cực lớn. Một trường hợp tinh vi hơn là hệ thống có xoay nội dung nhưng không cập nhật lại aspect ratio tương ứng – kết quả vẫn bị stretch.
2.4. Hệ thống phát nội dung (Media Player / CMS)
Đây là tầng phần mềm quyết định cách nội dung được render ra màn hình và cũng là nơi dễ phát sinh lỗi cấu hình nhất. Media player xuất tín hiệu qua HDMI với độ phân giải cố định thông qua cơ chế EDID negotiation, nếu output không khớp panel, tấm nền sẽ tự scale lần hai (double scaling), làm sai lệch nhân đôi. Về phía CMS, nếu layout multi-zone được chia không đúng tỷ lệ, nội dung chèn vào từng vùng sẽ bị ép hoặc crop ngay trong giai đoạn render.
Tìm hiểu: Lưu ý khi sử dụng màn hình LCD ghép
3. Nguyên nhân chính gây sai tỷ lệ
3.1. Nội dung không khớp với màn hình
Đây là nguyên nhân chiếm tỷ lệ lớn nhất trong thực tế. Khi màn hình là 9:16 nhưng nội dung được thiết kế ở 16:9, aspect ratio lệch nhau gần 3 lần. Tình trạng này rất phổ biến vì phần lớn nội dung từ YouTube, kho stock video hay các nguồn phổ thông đều ở định dạng ngang 16:9, trong khi màn hình quảng cáo tại thang máy, kiosk hay standee lại thường là định dạng dọc.
3.2. Cấu hình sai trên thiết bị phát
Các lỗi cấu hình thường gặp trên media player / Android Box:
- Sai output resolution: Player set 1280×720 trong khi màn là 1920×1080, buộc panel phải upscale thêm lần nữa.
- Auto-scale / Fit-to-screen bật mặc định: Nhiều Android Box mặc định bật chế độ full screen mà không giữ tỷ lệ, dẫn đến stretch.
- EDID mismatch: Player không đọc đúng EDID của màn hình, xuất sai độ phân giải và để panel tự xử lý lại.
3.3. Lỗi từ phần mềm quản lý nội dung (CMS)
Hai dạng lỗi CMS phổ biến nhất là template sai tỷ lệ (thiết kế cho 1920×1080 nhưng chạy trên màn 1080×1920 mà không auto-rotate) và multi-zone layout không đồng nhất (các zone được chia với kích thước không khớp nội dung, dẫn đến bị ép hoặc crop từng vùng). Cả hai đều khó phát hiện nếu không có bước kiểm thử nội dung trực tiếp trên thiết bị thật trước khi triển khai.
3.4. Cấu hình sai trên chính màn hình LCD
Bản thân màn hình LCD cũng có các chế độ hiển thị tích hợp có thể gây ra vấn đề nếu cài đặt không phù hợp:
| Chế độ | Hành vi | Rủi ro |
|---|---|---|
| Stretch | Kéo nội dung full màn hình | Méo hình |
| Fit | Giữ tỷ lệ, có thể có viền đen | An toàn nhưng có viền |
| Original (1:1) | Không scale, hiển thị pixel gốc | Có thể thừa/thiếu vùng hiển thị |
| Zoom | Phóng to và crop | Mất nội dung viền |
Ngoài ra, tính năng Overscan (thường từ 2–5%) nếu không được tắt sẽ làm mất viền nội dung dù aspect ratio đã đúng.
3.5. Lỗi trong hệ thống đa màn hình (Video Wall)
Trong cấu hình video wall, sai tỷ lệ có thể đến từ nhiều điểm: mapping nội dung sai (ví dụ phát nội dung 1920×1080 cho hệ 2×2 tổng resolution 3840×2160 mà không scale đúng), cấu hình sai trên video wall controller (pixel mapping lệch, scaling không đồng đều giữa các màn), hoặc bezel compensation không chính xác khiến nội dung bị “kéo” nhẹ tại vùng tiếp giáp giữa các panel.
3.6. Lỗi hệ thống trong quy trình triển khai
Không ít trường hợp sai tỷ lệ không xuất phát từ một thiết bị cụ thể mà từ sự thiếu đồng bộ trong toàn bộ quy trình. Designer thiết kế nội dung 16:9 trong khi kỹ thuật triển khai màn 9:16; nội dung không được test trên thiết bị thật mà chỉ xem preview trên máy tính; bộ phận marketing, thiết kế và vận hành không có guideline chung về định dạng nội dung. Hệ quả là sai lệch xảy ra ngay từ đầu và khó truy nguyên nguyên nhân khi đã triển khai thực tế.
4. Giải pháp khắc phục hiệu quả
Việc xử lý lỗi sai tỷ lệ hiển thị cần được tiếp cận theo hướng hệ thống, tức là kiểm soát đồng bộ từ nguồn nội dung — thiết bị phát — phần mềm — màn hình hiển thị. Nếu chỉ xử lý ở một điểm riêng lẻ, lỗi rất dễ tái diễn khi thay đổi nội dung hoặc cấu hình về sau.
4.1. Chuẩn hóa nội dung ngay từ đầu
Đây là lớp quan trọng nhất trong toàn bộ quy trình. Nếu nội dung đã sai tỷ lệ từ nguồn thì mọi bước xử lý phía sau chỉ là “chữa cháy” — có thể giảm nhẹ triệu chứng nhưng không giải quyết được gốc rễ.
Thiết kế đúng resolution và aspect ratio: Nguyên tắc bắt buộc là resolution của file thiết kế phải khớp 100% với resolution hiển thị cuối cùng (pixel-to-pixel mapping). Màn hình dọc 1080×1920 thì file thiết kế phải là 1080×1920, không phải 1920×1080 rồi xoay sau. Với video wall 3×1 (ba màn ngang), tổng resolution là 5760×1080 và nội dung phải được render đúng kích thước đó ngay từ đầu.
Thiết lập Pixel Aspect Ratio = 1:1: Trong các phần mềm như After Effects hay Premiere, thông số Pixel Aspect Ratio phải là Square Pixel (1.0). Nếu dùng non-square pixel (như định dạng DV cũ với tỷ lệ 1.33), hình ảnh sẽ bị kéo giãn khi hiển thị trên panel LCD hiện đại.
Xây dựng guideline chuẩn cho đội thiết kế, bao gồm tối thiểu các thông số sau:
- Resolution chuẩn theo từng loại màn hình trong hệ thống
- Safe zone: để margin 3–5% mỗi cạnh để tránh ảnh hưởng từ overscan
- Quy định rõ: aspect ratio 9:16 không được phép convert từ file 16:9
- Format file xuất: Video H.264, bitrate 8–15 Mbps cho Full HD; Image PNG/JPG đúng kích thước pixel

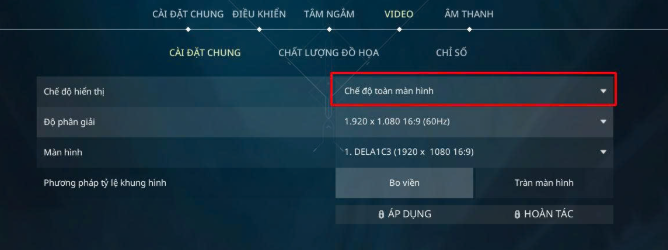

4.2. Cấu hình chuẩn cho thiết bị phát
Thiết bị phát là nơi quyết định tín hiệu đầu ra, do đó cần đảm bảo không có bất kỳ bước scaling nào xảy ra ngoài kiểm soát.
Output resolution phải cố định và trùng với native resolution của màn hình. Không nên để chế độ Auto vì hệ thống có thể tự chọn 1280×720 hoặc 1366×768 tùy EDID, dẫn đến panel phải scale thêm lần nữa. Cần tránh double scaling — tức là player scale lần một, màn hình scale lần hai — vì kết quả là hệ số scale không đồng nhất, tăng nguy cơ méo hình và giảm độ nét rõ rệt.
Ngoài ra, cần tắt hoàn toàn các chế độ auto-scale thường xuất hiện với tên gọi như Fit Screen, Stretch Full hay Adaptive Scaling, và chuyển sang chế độ Fixed Output giữ nguyên tỷ lệ gốc. Refresh rate cũng cần đồng bộ (60Hz cho digital signage tiêu chuẩn, 50Hz nếu dùng nội dung broadcast), vì lệch refresh rate có thể gây jitter hoặc frame drop, gián tiếp ảnh hưởng đến cảm nhận tỷ lệ hiển thị.
4.3. Tối ưu phần mềm CMS
CMS là lớp trung gian xử lý layout và phân phối nội dung, đặc biệt quan trọng trong hệ thống có nhiều vùng hiển thị. Template trong CMS phải được tạo theo resolution thực tế của màn hình — không phải resolution xoay hay resize lại từ định dạng khác.
Với multi-zone layout, mỗi vùng cần được định nghĩa rõ width và height theo pixel, và nội dung đưa vào từng zone phải đúng aspect ratio của zone đó. Nếu không, CMS sẽ tự động scale hoặc crop theo config mặc định, thường không giữ đúng tỷ lệ.
Các chế độ scaling trong CMS cần được lựa chọn có chủ đích:
| Chế độ | Hành vi | Khuyến nghị |
|---|---|---|
| Fit | Giữ tỷ lệ gốc, có thể có viền đen | Dùng khi nội dung chưa đúng tỷ lệ |
| Fill | Full màn hình, có thể crop viền | Dùng khi nội dung đã đúng aspect ratio |
| Stretch | Full màn hình, méo hình | Không nên dùng trong quảng cáo |
Trước khi publish, luôn kiểm tra qua chức năng preview theo resolution thật của màn hình, xác nhận không có stretch, không có viền đen ngoài ý muốn.
4.4. Thiết lập đúng trên màn hình LCD
Màn hình LCD chuyên dụng thường tích hợp bộ xử lý hình ảnh (image processor) cho phép can thiệp trực tiếp vào cách hiển thị. Các chế độ hiển thị phổ biến và đặc điểm của từng chế độ:
| Chế độ | Hành vi | Phù hợp khi |
|---|---|---|
| Original (1:1) | Hiển thị đúng từng pixel, không scale | Nội dung đúng resolution |
| Fit to Screen | Scale đồng đều cả hai trục, giữ tỷ lệ | Nội dung gần đúng tỷ lệ |
| Stretch | Scale độc lập trục X và Y | Không khuyến nghị |
| Zoom | Phóng to và crop viền | Không khuyến nghị |
Trong môi trường quảng cáo, nên ưu tiên Original hoặc Fit to Screen, tránh hoàn toàn chế độ Stretch.
Một điểm dễ bỏ sót là tính năng Overscan — cơ chế phóng to hình khoảng 2–5%, thường tồn tại trên các panel dùng chung nền tảng với TV tiêu dùng. Nếu không tắt, nội dung sẽ bị mất viền và lệch bố cục dù aspect ratio đã đúng hoàn toàn. Cách xử lý là tắt overscan hoặc chọn chế độ “Just Scan”, “1:1” hoặc “Full Pixel” trong menu màn hình.
Cuối cùng, cần kiểm tra EDID — thông tin mà màn hình báo về cho player để thống nhất độ phân giải. Nếu EDID sai, player có thể xuất sai resolution mà không có cảnh báo. Trong trường hợp cần thiết, có thể dùng EDID emulator để cố định thông số tín hiệu đầu vào.
4.5. Giải pháp cho hệ thống lớn
Hệ thống nhiều màn hình yêu cầu kiểm soát chính xác ở cấp độ pixel mapping, không thể xử lý thủ công từng màn riêng lẻ. Cần sử dụng video wall controller hoặc LED/LCD processor chuyên dụng để nhận input ở resolution tổng, sau đó chia và mapping chính xác ra từng panel.
Ví dụ với hệ 2×2 (bốn màn, mỗi màn 1920×1080): processor phải nhận input 3840×2160 và chia thành bốn vùng 1920×1080 tương ứng. Nếu input không đúng resolution tổng, processor sẽ tự scale và có thể gây sai tỷ lệ nếu không được cấu hình cẩn thận.
Ba thông số cần kiểm soát chặt trong cấu hình video wall:
- Pixel mapping: Mỗi pixel nội dung phải tương ứng đúng vị trí trên panel, không có scaling riêng lẻ từng màn.
- Bezel compensation: Mỗi màn có viền vật lý từ 1,5 mm đến 5 mm. Nếu cấu hình bù viền sai, nội dung sẽ bị kéo giãn nhẹ tại vùng tiếp giáp, tạo cảm giác sai tỷ lệ cục bộ.
- Đồng bộ tín hiệu: Tất cả panel phải nhận cùng một timing signal. Độ lệch frame hoặc hệ số scaling khác nhau giữa các màn có thể tạo ra sai lệch hình học trên tổng thể bức hình ghép.
