Màn hình LCD bị nhiễu – lỗi từ đâu ra?

Trong quá trình vận hành màn hình LCD dù là thiết bị đơn lẻ hay hệ thống video wall thương mại thì hiện tượng nhiễu hình ảnh là một trong những sự cố phổ biến nhất mà kỹ thuật viên và người vận hành thường gặp phải. Không giống các lỗi phần cứng rõ ràng như vỡ panel hay chết đèn nền, nhiễu màn hình LCD có thể đến từ rất nhiều nguyên nhân khác nhau trong chuỗi tín hiệu – từ file nội dung, dây kết nối, thiết bị phát cho đến chính bản thân tấm nền, khiến việc chẩn đoán và xử lý trở nên phức tạp nếu không có phương pháp tiếp cận đúng. Bài viết này phân tích toàn diện các dạng nhiễu thường gặp, cơ chế phát sinh và giải pháp khắc phục có hệ thống.

1. Hiện tượng màn hình LCD bị nhiễu là gì?

1.1. Định nghĩa kỹ thuật

Về mặt kỹ thuật, “nhiễu” (noise/interference) trên màn hình LCD là sự sai lệch hoặc gián đoạn giữa tín hiệu hiển thị thực tế và tín hiệu gốc được truyền đến màn hình. Sai lệch này có thể xảy ra ở ba tầng khác nhau trong hệ thống:

• Tầng tín hiệu (signal noise): Nhiễu phát sinh trong quá trình truyền tín hiệu từ thiết bị phát đến màn hình, trước khi tín hiệu được xử lý
• Tầng xử lý (processing artifacts): Lỗi xảy ra trong quá trình scalar hoặc image processor của màn hình giải mã và render tín hiệu
• Tầng panel (display artifacts): Sai lệch phát sinh trực tiếp từ tấm nền LCD, thường liên quan đến lỗi TFT, driver IC hoặc backlight

1.2. Phân biệt với các lỗi hiển thị khác

Nhiễu màn hình LCD cần được phân biệt rõ với một số dạng lỗi khác có triệu chứng bề ngoài tương tự:

Hiện tượng	Bản chất	Nguyên nhân điển hình
Nhiễu hình ảnh	Sai lệch tín hiệu động, thay đổi theo thời gian	Tín hiệu yếu, EMI, lỗi nguồn
Sọc cố định	Hư hỏng vật lý trên panel	Đứt dây tín hiệu trong panel, lỗi driver IC
Vỡ hình / pixelation	Nội dung bị decode lỗi	Bitrate quá thấp, file hỏng
Lệch màu	Sai lệch calibration	Lão hóa backlight, cài đặt sai

2. Các dạng nhiễu màn hình LCD thường gặp

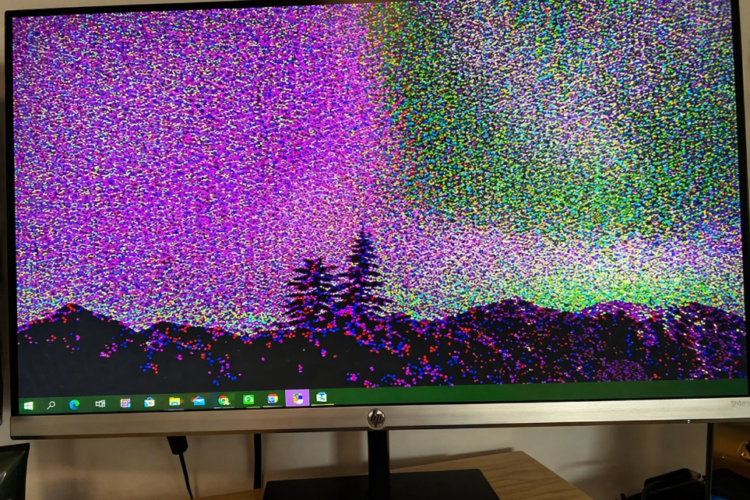

2.1. Nhiễu dạng hạt (Noise / Grain)

Đây là dạng nhiễu biểu hiện qua các điểm sáng tối ngẫu nhiên xuất hiện trên toàn bộ hoặc một phần bề mặt màn hình, tạo cảm giác hình ảnh bị “rải cát” hoặc “phủ tuyết” – tương tự snow noise trên TV analog đời cũ. Nhiễu hạt thường không cố định mà thay đổi liên tục theo từng frame, điều này giúp phân biệt với lỗi pixel chết (dead pixel) vốn cố định tại một vị trí. Nguyên nhân phổ biến nhất là tín hiệu yếu do dây quá dài, cáp kém chất lượng hoặc nhiễu điện từ môi trường xung quanh.

2.2. Nhiễu sọc ngang / sọc dọc (Line Interference)

Biểu hiện là các đường sọc chạy theo chiều ngang hoặc chiều dọc trên màn hình, có thể cố định hoặc di chuyển chậm theo một chiều. Dạng nhiễu này thường liên quan trực tiếp đến vấn đề về clock signal (tín hiệu đồng hồ điều khiển timing hiển thị) hoặc sync signal (tín hiệu đồng bộ hóa frame). Sọc ngang di chuyển từ trên xuống dưới thường là dấu hiệu của nhiễu điện từ xâm nhập vào cáp tín hiệu, trong khi sọc dọc cố định thường liên quan đến lỗi trong mạch xử lý tín hiệu của màn hình.

2.3. Nhiễu nhấp nháy (Flicker)

Flicker là hiện tượng màn hình chớp tắt không ổn định, có thể xảy ra ở tần số cố định (50Hz, 60Hz) hoặc không đều. Flicker ở tần số thấp (dưới 50Hz) có thể cảm nhận trực tiếp bằng mắt thường, gây mỏi mắt và khó chịu. Flicker ở tần số cao hơn (100–200Hz) thường không nhìn thấy trực tiếp nhưng vẫn gây ảnh hưởng sinh lý sau thời gian tiếp xúc dài. Nguyên nhân có thể đến từ xung đột refresh rate giữa nguồn phát và màn hình, hoặc từ cơ chế PWM dimming của backlight hoạt động ở tần số thấp.

2.4. Nhiễu giật hình / Tearing

Tearing là hiện tượng hình ảnh bị “xé” ngang thành hai hoặc nhiều phần không khớp nhau, tạo ra đường gãy ngang rõ rệt giữa các vùng hình ảnh. Bản chất kỹ thuật của tearing là sự lệch pha giữa thời điểm màn hình bắt đầu vẽ frame mới và thời điểm nguồn phát gửi frame tiếp theo. Khi màn hình đang hiển thị nửa trên của frame cũ nhưng đã nhận được frame mới và hiển thị nửa dưới của frame đó, đường ranh giới giữa hai trạng thái tạo thành vết tearing. Đây là lỗi thuần về timing và không liên quan đến chất lượng panel hay dây tín hiệu.

2.5. Nhiễu kỹ thuật số (Digital Artifacts)

Dạng nhiễu này đặc trưng bởi block noise (macroblocking), các ô vuông pixel lỗi xuất hiện theo cụm, thường rõ nhất tại các vùng chuyển động trong video. Khác với nhiễu hạt có tính ngẫu nhiên, digital artifacts thường có hình dạng hình học rõ ràng và xuất hiện theo pattern nhất định. Nguyên nhân chính là nén video quá mức (bitrate quá thấp so với độ phân giải), hoặc lỗi trong quá trình truyền tín hiệu số khiến một số gói dữ liệu bị mất hoặc hỏng.

3. Cấu trúc hệ thống và điểm phát sinh nhiễu

3.1. Chuỗi tín hiệu cơ bản

Để xác định được nguyên nhân nhiễu, cần hiểu rõ con đường tín hiệu đi từ nguồn đến màn hình:

Content (file/stream) → Media Player → Cable → Controller (nếu có) → LCD Panel

Mỗi mắt xích trong chuỗi này đều có thể là điểm phát sinh nhiễu. Khi xuất hiện sự cố, cần kiểm tra tuần tự từng điểm thay vì nhảy thẳng vào thay thế panel – vốn là thiết bị đắt tiền nhất trong hệ thống.

3.2. Điểm phát sinh nhiễu tại từng tầng

• Nguồn nội dung: File video bitrate thấp, codec không tương thích, stream không ổn định
• Thiết bị phát: Output resolution không ổn định, GPU quá tải, driver lỗi thời
• Dây tín hiệu: Suy hao do khoảng cách, nhiễu điện từ từ môi trường, chất lượng cáp kém
• Controller (video wall): Xử lý timing sai, daisy chain gây suy hao tín hiệu
• Màn hình LCD: Lỗi TFT, lỗi driver IC, nguồn điện không ổn định, backlight PWM

4. Nguyên nhân chính gây nhiễu màn hình LCD

4.1. Nhiễu từ nguồn tín hiệu

Chất lượng nội dung đầu vào ảnh hưởng trực tiếp đến hình ảnh hiển thị. File video có bitrate thấp hơn ngưỡng tối thiểu sẽ tạo ra block noise rõ rệt, đặc biệt trong các cảnh chuyển động nhanh. Ngưỡng bitrate tối thiểu khuyến nghị:

Độ phân giải	Bitrate tối thiểu	Bitrate khuyến nghị
Full HD (1080p)	4 Mbps	8–15 Mbps
4K (2160p)	15 Mbps	35–60 Mbps
HD (720p)	2 Mbps	4–8 Mbps

Ngoài bitrate, frame rate không ổn định (variable frame rate trong file VFR) cũng là nguyên nhân gây giật hình và tearing khi phát trên các media player không xử lý tốt định dạng này. Tín hiệu analog (VGA) vốn dễ bị nhiễu hơn tín hiệu số (HDMI, DisplayPort) do không có cơ chế kiểm tra và sửa lỗi dữ liệu.

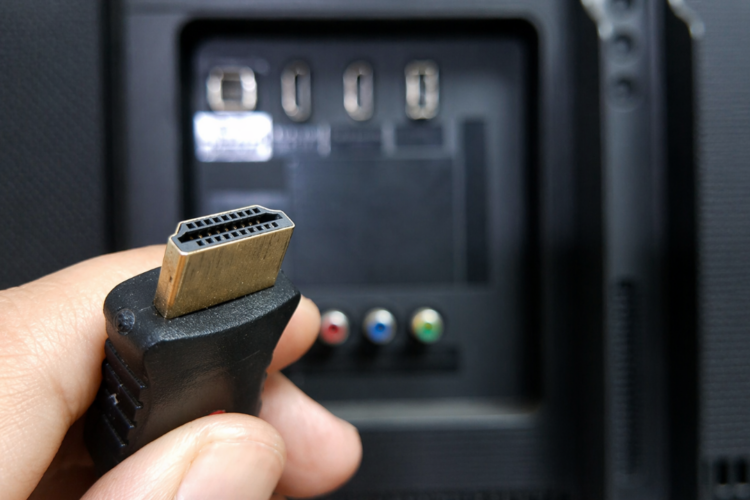

4.2. Nhiễu do dây tín hiệu

Đây là nguyên nhân phổ biến nhất trong thực tế triển khai, nhưng cũng thường bị bỏ qua nhất. Có ba cơ chế gây nhiễu từ dây tín hiệu:

Suy hao tín hiệu (Signal attenuation): Cáp HDMI thụ động ổn định trong khoảng cách dưới 10–15m. Vượt qua ngưỡng này mà không có khuếch đại, tín hiệu suy yếu dần dẫn đến nhiễu hạt, mất sync hoặc màn hình nhấp nháy không ổn định.

Nhiễu điện từ (EMI – Electromagnetic Interference): Khi dây tín hiệu chạy song song hoặc giao nhau với dây nguồn điện công suất lớn, động cơ điện hay biến tần, từ trường phát sinh từ các thiết bị này cảm ứng vào cáp tín hiệu và tạo ra nhiễu dạng sọc hoặc flicker. Mức độ nhiễu phụ thuộc vào khoảng cách giữa hai loại dây và chất lượng shielding của cáp tín hiệu.

Chất lượng cáp kém: Cáp HDMI không đạt chuẩn (không certified), không có lớp chống nhiễu đầy đủ hoặc đầu nối tiếp xúc kém là nguyên nhân âm thầm gây nhiễu không liên tục – loại nhiễu khó phát hiện nhất vì chỉ xuất hiện theo điều kiện nhiệt độ hoặc rung động.

4.3. Nhiễu do thiết bị phát

Media player hoặc PC xuất tín hiệu không ổn định có thể gây nhiễu ngay tại nguồn phát. Các trường hợp thường gặp:

• Sai refresh rate: Nội dung 30fps phát trên màn hình cài 59Hz (thay vì 60Hz) tạo ra lệch timing tích lũy dần, dẫn đến tearing và giật hình định kỳ
• GPU quá tải hoặc lỗi driver: Gây output resolution không ổn định, tín hiệu đầu ra bị gián đoạn
• HDMI handshake không ổn định: Một số player bị lỗi HDCP hoặc handshake, dẫn đến màn hình tối rồi sáng lại định kỳ

4.4. Nhiễu do màn hình LCD

Khi các tầng trước đã được loại trừ, nguyên nhân có thể nằm trong chính màn hình:

• Lỗi panel: Transistor TFT hỏng gây pixel lỗi theo cụm, lỗi driver IC gây sọc cố định theo hàng hoặc cột
• Lỗi nguồn điện nội bộ: Điện áp cấp cho panel không ổn định (ripple voltage cao) tạo ra nhiễu hình theo nhịp điện – thường biểu hiện là sọc ngang di chuyển chậm
• Backlight PWM flicker: Một số màn hình điều chỉnh độ sáng bằng cách bật/tắt LED nhanh (PWM dimming). Nếu tần số PWM thấp hơn 200Hz, hiện tượng flicker có thể xuất hiện, đặc biệt rõ khi màn hình ở độ sáng thấp

4.5. Nhiễu do hệ thống điện

Nguồn điện không ổn định là nguyên nhân thường bị bỏ qua nhưng ảnh hưởng đồng thời đến toàn bộ hệ thống. Điện áp dao động vượt ±10% so với định mức, thiếu tiếp đất (grounding) hoặc nhiễu từ thiết bị công suất lớn cùng mạch điện đều có thể gây nhiễu hình ảnh theo chu kỳ, đặc biệt rõ khi các thiết bị công suất lớn (máy lạnh, thang máy, máy bơm) khởi động hoặc dừng.

4.6. Nhiễu trong hệ thống ghép màn

Video wall có thêm các điểm phát sinh nhiễu đặc thù so với LCD đơn: mất đồng bộ tín hiệu giữa các panel do controller xử lý timing sai, suy hao tín hiệu trong chuỗi daisy chain khi số lượng panel tăng lên, hoặc xung đột EDID giữa các panel trong chuỗi khiến thiết bị phát xuất sai thông số tín hiệu.

5. Cách kiểm tra và xác định nguyên nhân

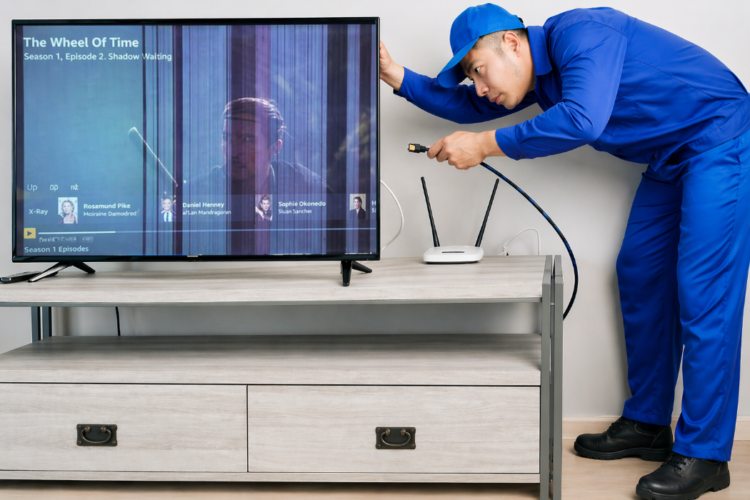

5.1. Kiểm tra theo từng lớp

Phương pháp hiệu quả nhất là cô lập từng tầng trong chuỗi tín hiệu để xác định điểm phát sinh nhiễu:

1. Đổi nguồn nội dung: Thay file video bằng file test bitrate cao,  nếu nhiễu biến mất, nguyên nhân nằm ở chất lượng nội dung
2. Đổi dây tín hiệu: Thay cáp HDMI/DP bằng dây mới, ngắn hơn và có chứng nhận, nếu nhiễu giảm, nguyên nhân là dây
3. Đổi thiết bị phát: Kết nối nguồn phát khác (laptop, player khác), nếu nhiễu biến mất, vấn đề nằm ở player cũ
4. Kiểm tra màn hình độc lập: Kết nối màn hình với nguồn phát đã biết là tốt, nếu nhiễu vẫn còn, nguyên nhân nằm trong màn hình

5.2. Sử dụng test pattern

Test pattern là công cụ chẩn đoán chuyên nghiệp, hiệu quả hơn nhiều so với dùng nội dung thông thường để quan sát nhiễu:

• Gradient pattern: Dễ phát hiện nhiễu hạt và sai lệch màu sắc
• Grid pattern (lưới): Dễ phát hiện sọc, lệch hình và vấn đề về geometry
• Solid color (màu đơn): Dễ phát hiện điểm sáng bất thường, backlight không đều, flicker

5.3. Phân tích theo triệu chứng

Đặc điểm nhiễu	Khả năng nguyên nhân	Bước kiểm tra tiếp theo
Cố định, không thay đổi	Lỗi panel (TFT, driver IC)	Kiểm tra màn hình với nguồn khác
Thay đổi theo nội dung	Lỗi tín hiệu hoặc nội dung	Đổi dây, đổi nguồn phát
Xuất hiện theo chu kỳ	Nhiễu điện, PWM flicker	Kiểm tra nguồn điện, grounding
Chỉ ở một góc màn hình	Lỗi cục bộ panel hoặc backlight	Quan sát ở màn tối
Chỉ với nội dung chuyển động	Bitrate thấp hoặc timing lỗi	Kiểm tra bitrate file, refresh rate

6. Giải pháp khắc phục hiệu quả

6.1. Chuẩn hóa nguồn nội dung

Sử dụng file video với bitrate phù hợp theo độ phân giải (tham khảo bảng ở mục 4.1), đảm bảo frame rate cố định (CFR – Constant Frame Rate) thay vì VFR, và chọn codec phổ biến được media player hỗ trợ tốt như H.264 hoặc H.265. Tránh phát stream trực tiếp qua mạng không ổn định nếu không có cơ chế buffer đủ lớn.

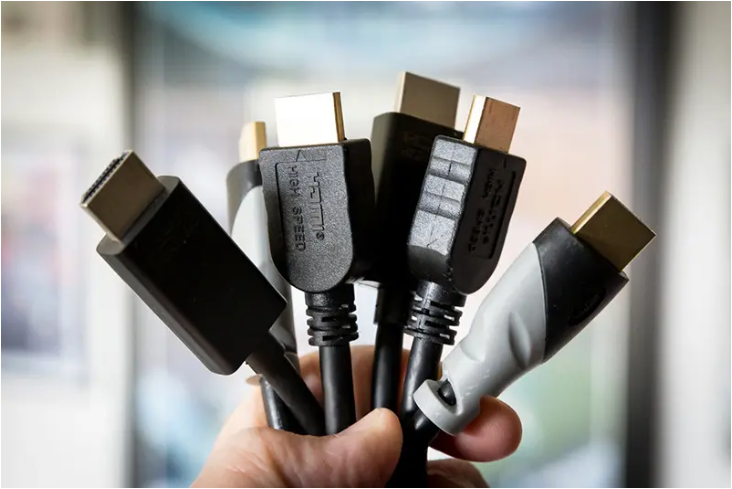

6.2. Sử dụng dây tín hiệu chất lượng cao

• Chọn cáp HDMI có chứng nhận (HDMI certified), đạt chuẩn phiên bản phù hợp (HDMI 2.0 cho 4K/60Hz)
• Đảm bảo dây có lớp shielding đầy đủ, đặc biệt khi lắp đặt gần nguồn EMI
• Với khoảng cách vượt 10m, sử dụng active HDMI cable (có chip khuếch đại tích hợp) hoặc fiber optic HDMI extender
• Bố trí dây tín hiệu và dây nguồn điện cách nhau tối thiểu 15–20cm, không buộc chung bó dây

6.3. Tối ưu thiết bị phát

Cố định output resolution và refresh rate bằng tay theo đúng thông số native của màn hình, không để chế độ Auto. Cập nhật driver GPU và firmware media player định kỳ. Với hệ thống chạy liên tục, kiểm tra nhiệt độ hoạt động của player, quá nhiệt là nguyên nhân phổ biến gây output không ổn định trong dài hạn.

6.4. Ổn định nguồn điện

• Lắp ổn áp (voltage stabilizer) hoặc UPS cho toàn bộ hệ thống hiển thị
• Đảm bảo hệ thống tiếp đất (grounding) đúng chuẩn: đây là bước thường bị bỏ qua nhưng có tác động lớn đến nhiễu điện từ
• Tách mạch điện của thiết bị hiển thị khỏi các thiết bị công suất lớn như điều hòa, thang máy, máy bơm

6.5. Bảo trì và kiểm tra định kỳ

Kiểm tra và vệ sinh các cổng kết nối định kỳ 3–6 tháng, thay thế các dây có dấu hiệu hư hỏng vật lý (uốn gấp, bị đè). Theo dõi nhật ký sự cố để phát hiện pattern nhiễu – nhiễu xuất hiện vào một khung giờ nhất định thường liên quan đến hoạt động của thiết bị điện lân cận theo lịch vận hành.

Nhiễu màn hình LCD không phải lúc nào cũng đồng nghĩa với hỏng hóc phần cứng – phần lớn các trường hợp thực tế đều có thể được xử lý hiệu quả thông qua chuẩn hóa tín hiệu, nâng cấp cáp kết nối và ổn định nguồn điện. Điều quan trọng là tiếp cận theo phương pháp hệ thống: kiểm tra tuần tự từng tầng trong chuỗi tín hiệu thay vì xử lý cảm tính. Với hệ thống được thiết kế đúng từ đầu, nội dung chuẩn bitrate, dây tín hiệu chất lượng, nguồn điện ổn định và cấu hình thiết bị chính xác, hiện tượng nhiễu hoàn toàn có thể được ngăn chặn trước khi xảy ra.
