Giải thích nguyên nhân lỗi màn hình LCD chập chờn tín hiệu hoặc mất hình

Trong quá trình vận hành các hệ thống hiển thị quảng cáo, giám sát hay trình chiếu, lỗi màn hình LCD chập chờn tín hiệu hoặc mất hình là sự cố khá phổ biến. Tình trạng này không chỉ làm gián đoạn nội dung hiển thị mà còn ảnh hưởng trực tiếp đến hiệu quả truyền tải thông tin. Đặc biệt với các màn hình LCD kích thước lớn, sử dụng trong môi trường công cộng hoặc doanh nghiệp, việc xác định đúng nguyên nhân và xử lý kịp thời là rất quan trọng. Bài viết này sẽ giúp bạn hiểu rõ bản chất của lỗi và cách khắc phục hiệu quả.

1. Các dạng lỗi phổ biến của màn hình LCD

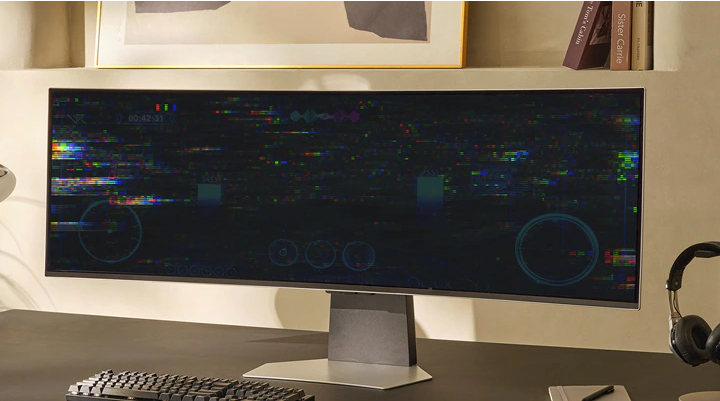

1.1. Màn hình chập chờn (flickering / intermittent signal)

Đây là lỗi phổ biến nhất trong các hệ thống màn hình LCD chuyên dụng như quảng cáo, giám sát hoặc phòng họp. Lỗi thường không xuất hiện liên tục mà xảy ra theo chu kỳ, khiến việc xác định nguyên nhân ban đầu trở nên khó khăn.

Nhấp nháy theo chu kỳ (vài giây/lần)
Lúc có hình, lúc mất tín hiệu
Xuất hiện nhiễu, sọc ngang/dọc hoặc hình ảnh bị nhòe

Về mặt kỹ thuật, nguyên nhân thường đến từ tín hiệu bị gián đoạn ngắn hoặc suy hao theo khoảng cách truyền dẫn. Điều này đặc biệt dễ xảy ra với các hệ thống sử dụng cáp dài hoặc môi trường có nhiễu điện từ. Trong nhiều trường hợp, đây là dấu hiệu cảnh báo trước khi hệ thống mất tín hiệu hoàn toàn.

1.2. Mất tín hiệu hoàn toàn

Đây là tình trạng nghiêm trọng hơn khi màn hình không còn hiển thị nội dung. Tuy nhiên, cần phân biệt rõ từng biểu hiện để xác định đúng nguyên nhân.

Biểu hiện	Ý nghĩa	Nguyên nhân thường gặp
Hiển thị “No Signal”	Không nhận tín hiệu đầu vào	Lỗi nguồn phát, cáp hoặc cấu hình
Màn đen nhưng có đèn nguồn	Có điện nhưng không xử lý hình ảnh	Lỗi board xử lý hoặc tín hiệu không hợp lệ
Có tín hiệu nhưng không hiển thị	Không tương thích tín hiệu	Sai độ phân giải hoặc tần số quét

1.3. Lỗi theo môi trường sử dụng

Cùng một lỗi nhưng biểu hiện có thể khác nhau tùy theo môi trường triển khai thực tế.

Ngoài trời:

Nhiệt độ cao gây quá nhiệt, giảm hiệu suất hoặc tự ngắt
Độ ẩm, nước mưa gây oxy hóa và chập tín hiệu
Cáp dài làm tăng nguy cơ suy hao tín hiệu

Trong nhà (phòng họp, AV):

Xung đột thiết bị khi sử dụng nhiều nguồn phát khác nhau
Cổng kết nối bị lỏng do cắm rút thường xuyên

Hệ thống video wall:

Lỗi có thể lan rộng toàn hệ thống
Mất đồng bộ, lệch khung hình hoặc chập chờn cục bộ

2. Nguyên nhân cốt lõi

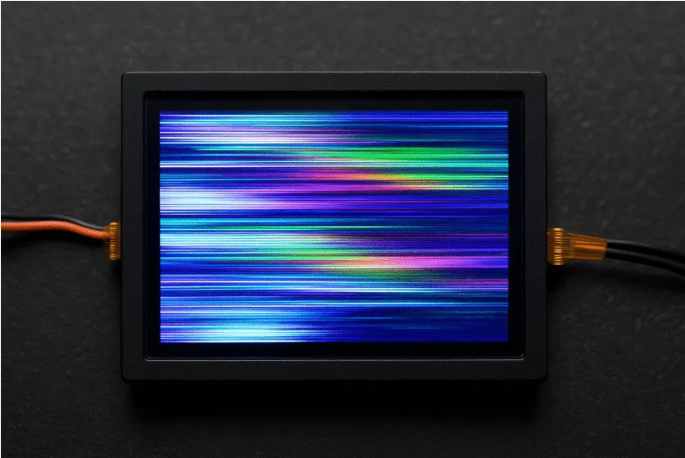

2.1. Nguồn tín hiệu đầu vào

Đây là nhóm nguyên nhân chiếm tỷ lệ cao nhất. Trong nhiều trường hợp, màn hình hoạt động bình thường nhưng tín hiệu đầu vào không ổn định.

Cổng HDMI/DisplayPort bị lỏng hoặc xuống cấp sau thời gian dài sử dụng
Driver đồ họa không ổn định gây tín hiệu không nhất quán
Sai độ phân giải hoặc tần số quét so với khả năng màn hình

Ngoài ra, các thiết bị trung gian như splitter hoặc matrix kém chất lượng cũng có thể gây suy hao tín hiệu, đặc biệt trong hệ thống nhiều màn hình.

2.2. Cáp và kết nối vật lý

Đây là nguyên nhân phổ biến nhưng thường bị đánh giá thấp trong thực tế triển khai.

Cáp HDMI dài trên 10–15m dễ bị suy hao nếu không có thiết bị khuếch đại
Cáp kém chất lượng gây nhiễu và chập chờn tín hiệu
Đầu nối lỏng hoặc bị oxy hóa, đặc biệt trong môi trường ẩm
Nhiễu điện từ khi cáp đi gần nguồn điện công suất lớn

Trong các hệ thống lớn, mỗi điểm nối đều có thể trở thành điểm gây lỗi nếu không đảm bảo chất lượng.

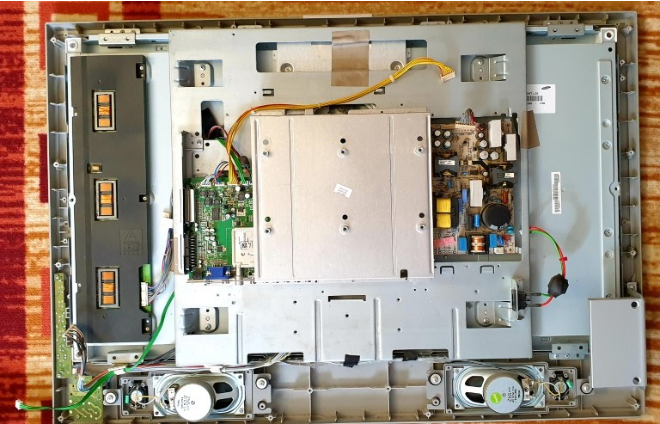

2.3. Lỗi từ bản thân màn hình

Mặc dù ít phổ biến hơn, nhưng các lỗi từ phần cứng màn hình thường nghiêm trọng và chi phí xử lý cao.

Board xử lý tín hiệu (mainboard, IC) bị lỗi
Firmware không tương thích hoặc bị lỗi
Nguồn nội bộ không ổn định do tụ điện lão hóa

2.4. Nguồn điện

Sụt áp vào giờ cao điểm khiến thiết bị hoạt động không ổn định
Nhiễu điện từ trong môi trường công nghiệp
Không sử dụng UPS hoặc ổn áp bảo vệ hệ thống

2.5. Môi trường vận hành

Nhiệt độ cao gây quá nhiệt và giảm tuổi thọ thiết bị
Độ ẩm cao gây oxy hóa mạch và kết nối
Bụi bẩn làm giảm khả năng tản nhiệt
Nước xâm nhập gây chập mạch nếu không đạt chuẩn chống nước

2.6. Phần mềm và cấu hình

Sai độ phân giải native của màn hình
Tần số quét không phù hợp
Firmware chưa cập nhật hoặc lỗi
Xung đột controller trong hệ thống video wall

3. Quy trình chẩn đoán lỗi chuẩn

3.1. Nguyên tắc chẩn đoán

Trong thực tế triển khai hệ thống màn hình LCD chuyên dụng, việc chẩn đoán sai hướng là nguyên nhân lớn nhất dẫn đến tốn thời gian và chi phí. Vì vậy, cần tuân thủ một số nguyên tắc cơ bản nhưng mang tính quyết định.

Nguyên tắc kiểm tra từ ngoài vào trong giúp giảm thiểu rủi ro thay thế linh kiện không cần thiết. Điều này có nghĩa là luôn bắt đầu từ những yếu tố dễ tiếp cận như nguồn điện, dây cáp và thiết bị phát, trước khi can thiệp vào bên trong màn hình.

Việc loại trừ từng lớp của hệ thống là cách tiếp cận mang tính kỹ thuật cao. Một hệ thống hiển thị có thể chia thành các lớp gồm nguồn tín hiệu, đường truyền, thiết bị hiển thị và nguồn điện. Khi xác định được lớp nào đang gặp vấn đề, phạm vi xử lý sẽ thu hẹp đáng kể.

Một nguyên tắc quan trọng khác là không thay linh kiện khi chưa xác định rõ nguyên nhân. Trong nhiều trường hợp thực tế, kỹ thuật viên thay cả màn hình trong khi lỗi chỉ nằm ở cáp hoặc thiết bị phát. Điều này không chỉ gây lãng phí mà còn không giải quyết triệt để vấn đề.

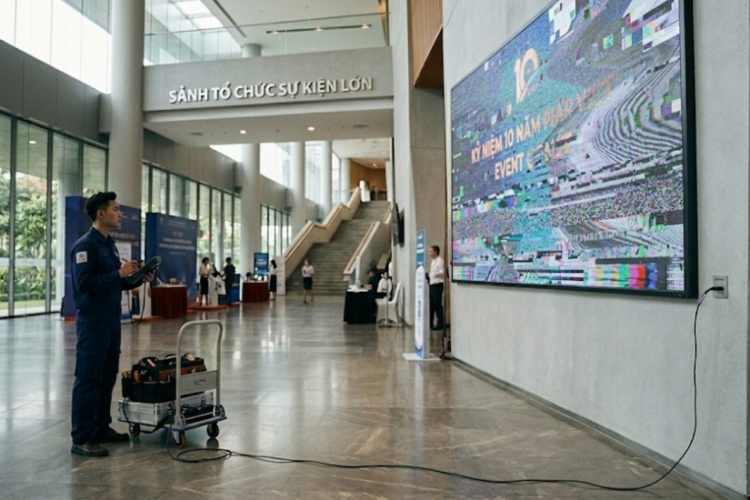

3.2. Checklist chẩn đoán nhanh

Đây là quy trình kiểm tra nhanh thường được áp dụng tại hiện trường, giúp xác định nguyên nhân trong thời gian ngắn mà không cần thiết bị chuyên sâu.

Bước đầu tiên là kiểm tra nguồn điện. Cần đảm bảo màn hình và thiết bị phát đều nhận đủ điện áp ổn định. Quan sát các dấu hiệu như đèn nguồn, hiện tượng bật tắt bất thường hoặc tiếng ồn từ bộ nguồn.

Tiếp theo là thay cáp tín hiệu. Đây là bước đơn giản nhưng hiệu quả cao vì cáp là thành phần dễ hỏng và dễ gây lỗi nhất. Việc thay bằng một sợi cáp đã được kiểm chứng giúp loại trừ ngay một nguyên nhân lớn.

Sau đó cần đổi nguồn phát. Nếu sử dụng một thiết bị phát khác mà màn hình hoạt động bình thường, có thể kết luận vấn đề nằm ở thiết bị ban đầu. Đây là cách kiểm tra nhanh để phân biệt lỗi giữa nguồn và màn hình.

Việc kiểm tra các cổng input khác trên màn hình cũng rất quan trọng. Nếu một cổng không hoạt động nhưng cổng khác hoạt động bình thường, khả năng cao là cổng đó bị lỗi phần cứng.

Cuối cùng, test màn hình với nguồn tín hiệu chuẩn. Nguồn chuẩn ở đây có thể là một thiết bị phát chuyên dụng với cấu hình ổn định. Nếu màn hình hiển thị tốt trong điều kiện này, có thể loại trừ lỗi từ bản thân màn hình.

3.3. Chẩn đoán nâng cao

Khi các bước kiểm tra cơ bản không xác định được nguyên nhân, cần sử dụng các phương pháp chuyên sâu hơn.

Thiết bị đo tín hiệu HDMI hoặc DisplayPort cho phép kiểm tra chất lượng tín hiệu đầu vào. Các thông số như độ ổn định, băng thông và lỗi dữ liệu có thể được phân tích chi tiết. Điều này đặc biệt hữu ích trong các hệ thống sử dụng cáp dài hoặc nhiều thiết bị trung gian.

Kiểm tra suy hao cáp là bước quan trọng trong các hệ thống lớn. Suy hao không chỉ phụ thuộc vào chiều dài mà còn vào chất lượng cáp và môi trường lắp đặt. Trong một số trường hợp, cần thay thế bằng cáp quang hoặc sử dụng bộ chuyển đổi tín hiệu.

Việc test board nội bộ yêu cầu kỹ thuật cao hơn. Kỹ thuật viên có thể cần tháo màn hình để kiểm tra board xử lý, đo điện áp hoặc thay thử linh kiện. Đây là bước chỉ nên thực hiện khi đã loại trừ tất cả nguyên nhân bên ngoài.

Đối với các hệ thống có CMS hoặc controller, việc kiểm tra log hệ thống giúp phát hiện lỗi cấu hình hoặc xung đột phần mềm. Các bản ghi này thường cung cấp thông tin chi tiết về thời điểm và nguyên nhân mất tín hiệu.

4. Giải pháp xử lý theo từng nhóm nguyên nhân

4.1. Giải pháp cho lỗi tín hiệu

Để đảm bảo tín hiệu ổn định, việc chuẩn hóa độ phân giải và tần số là bước quan trọng đầu tiên. Mỗi màn hình LCD chuyên dụng đều có độ phân giải native và dải tần số tối ưu. Việc cấu hình đúng giúp tránh tình trạng không tương thích.

Sử dụng thiết bị phát chuyên dụng thay vì các thiết bị phổ thông giúp tăng độ ổn định. Các media player công nghiệp thường được thiết kế để hoạt động liên tục và có khả năng xử lý tín hiệu tốt hơn.

Trong các hệ thống phức tạp, việc thay thế splitter hoặc matrix bằng thiết bị chất lượng cao là cần thiết. Thiết bị tốt không chỉ đảm bảo tín hiệu ổn định mà còn hỗ trợ quản lý và mở rộng hệ thống dễ dàng hơn.

4.2. Giải pháp cho hệ thống cáp

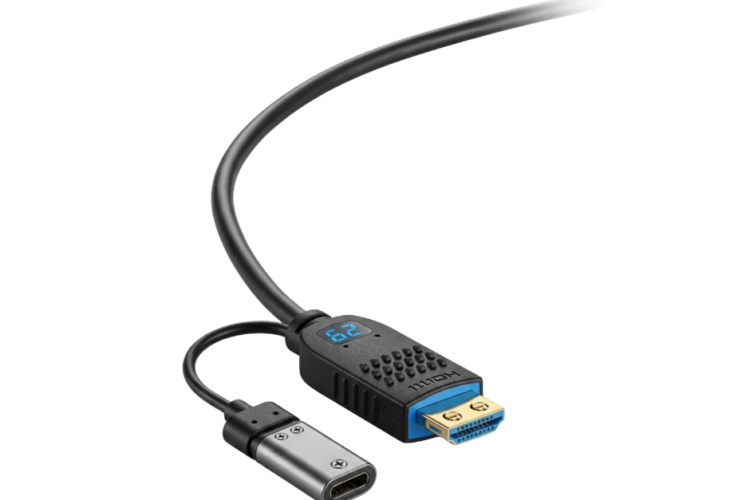

Đối với các hệ thống có khoảng cách truyền xa, cáp quang HDMI là giải pháp hiệu quả nhất. Loại cáp này có khả năng truyền tín hiệu đi xa mà không bị suy hao, đồng thời chống nhiễu tốt hơn so với cáp đồng truyền thống.

Trong trường hợp không thể thay thế hoàn toàn, có thể sử dụng bộ khuếch đại tín hiệu. Các repeater giúp tăng cường tín hiệu tại các điểm trung gian, giảm nguy cơ mất dữ liệu.

Việc đi dây đúng kỹ thuật cũng rất quan trọng. Cáp tín hiệu cần được tách biệt khỏi dây điện nguồn, tránh chạy song song trong khoảng cách dài. Ngoài ra, cần sử dụng các phụ kiện chống nhiễu và đảm bảo kết nối chắc chắn.

4.3. Giải pháp cho màn hình

Cập nhật firmware là bước đơn giản nhưng thường bị bỏ qua. Các bản firmware mới thường sửa lỗi và cải thiện khả năng tương thích với thiết bị khác.

Khi xác định lỗi nằm ở board xử lý, việc thay thế là cần thiết. Tuy nhiên, cần sử dụng linh kiện chính hãng hoặc tương đương để đảm bảo độ ổn định lâu dài.

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu hỏng hóc. Việc vệ sinh, kiểm tra kết nối và đo điện áp định kỳ giúp kéo dài tuổi thọ thiết bị và giảm thiểu sự cố.

4.4. Giải pháp nguồn điện

Lắp đặt UPS hoặc ổn áp là giải pháp quan trọng để đảm bảo nguồn điện ổn định. UPS không chỉ giúp duy trì hoạt động khi mất điện mà còn bảo vệ thiết bị khỏi các biến động điện áp.

Việc tách nguồn cho thiết bị hiển thị giúp giảm nhiễu từ các thiết bị khác. Trong các hệ thống lớn, nên có đường điện riêng cho màn hình và thiết bị điều khiển.

Kiểm tra hệ thống điện tổng định kỳ giúp phát hiện các vấn đề như sụt áp hoặc quá tải. Đây là yếu tố nền tảng để đảm bảo toàn bộ hệ thống hoạt động ổn định.

4.5. Giải pháp môi trường

Đối với hệ thống ngoài trời, việc sử dụng tủ bảo vệ đạt chuẩn IP là bắt buộc. Tủ cần đảm bảo chống nước, chống bụi và có khả năng tản nhiệt tốt.

Hệ thống làm mát đóng vai trò quan trọng trong việc duy trì nhiệt độ ổn định. Tùy theo quy mô, có thể sử dụng quạt công nghiệp hoặc điều hòa chuyên dụng.

Chống ẩm và chống nước cần được chú trọng trong môi trường có độ ẩm cao. Các vật liệu chống ẩm, gioăng kín và thiết kế thoát nước hợp lý giúp giảm nguy cơ hỏng hóc.

Việc kiểm soát môi trường không chỉ giúp giảm lỗi mà còn kéo dài tuổi thọ của toàn bộ hệ thống, đặc biệt trong các ứng dụng ngoài trời hoặc công nghiệp.
