Hiện nay, phần lớn các màn hình LCD hiện đại đều sử dụng công nghệ LED Backlight. Công nghệ này giúp màn hình mỏng hơn, tiết kiệm điện hơn và có tuổi thọ cao hơn so với các thế hệ đèn nền trước đây. Bài viết dưới đây sẽ giúp bạn hiểu rõ đèn nền là gì, cấu tạo Backlight Unit và nguyên lý hoạt động của hệ thống LED Backlight trong màn hình LCD.
Mục lục
1. Đèn nền (Backlight) là gì trong cấu tạo màn hình LCD?
1.1 Định nghĩa Backlight
Backlight là hệ thống nguồn sáng đặt phía sau tấm nền LCD, có nhiệm vụ cung cấp ánh sáng trắng để toàn bộ hệ thống hiển thị có thể hoạt động. Bản thân tấm nền tinh thể lỏng (Liquid Crystal) không thể tự phát sáng như công nghệ OLED. Thay vào đó, nó chỉ đóng vai trò điều khiển lượng ánh sáng đi qua từng điểm ảnh.
Nói cách khác, màn hình LCD thực chất hoạt động như một hệ thống “điều tiết ánh sáng”. Hệ thống đèn nền tạo ra nguồn sáng liên tục, sau đó ánh sáng này đi qua các lớp quang học, lớp tinh thể lỏng và bộ lọc màu để tạo thành hình ảnh cuối cùng mà người dùng nhìn thấy.
Trong các màn hình LCD hiện đại, đèn nền thường sử dụng LED thay vì đèn huỳnh quang CCFL như trước đây. Sự thay đổi này giúp giảm đáng kể độ dày màn hình, đồng thời cải thiện hiệu suất năng lượng và độ sáng.
1.2 Vị trí của đèn nền trong cấu trúc màn hình LCD
Một màn hình LCD tiêu chuẩn được cấu tạo từ nhiều lớp vật liệu quang học khác nhau. Mỗi lớp có nhiệm vụ xử lý ánh sáng trước khi hình ảnh hiển thị ra ngoài.
Cấu trúc cơ bản của màn hình LCD thường gồm các lớp sau:
- Lớp kính bảo vệ hoặc lớp cover glass
- Lớp bộ lọc màu (Color Filter)
- Lớp tinh thể lỏng (Liquid Crystal Layer)
- Lớp polarizer (bộ phân cực ánh sáng)
- Hệ thống đèn nền (Backlight Unit – BLU)
Backlight Unit nằm ở phía sau cùng của màn hình. Toàn bộ ánh sáng được phát ra từ đây và truyền xuyên qua toàn bộ hệ thống lớp hiển thị.
Chính vì vậy, nếu hệ thống đèn nền gặp vấn đề, màn hình có thể bị tối, hiển thị không đồng đều hoặc mất hoàn toàn khả năng hiển thị. Một số lỗi thường gặp như màn hình tối dần theo thời gian hoặc xuất hiện vùng sáng không đều. Bạn có thể tìm hiểu chi tiết hơn tại bài viết: Sau bao lâu màn hình LCD bị giảm độ sáng.
1.3 Backlight Unit (BLU) gồm những thành phần nào?
Backlight Unit là một hệ thống quang học phức tạp, không chỉ đơn thuần là một dải đèn LED. Nó bao gồm nhiều lớp vật liệu quang học có nhiệm vụ phân phối và định hướng ánh sáng.
Các thành phần chính của BLU bao gồm:
- LED Light Source (nguồn sáng LED)
- Light Guide Plate – LGP (tấm dẫn sáng)
- Diffuser Sheet (tấm khuếch tán ánh sáng)
- Prism Film (tấm điều hướng ánh sáng)
- Reflector Sheet (tấm phản xạ ánh sáng)
Sự kết hợp của các lớp này giúp ánh sáng từ nguồn LED được phân bố đều trên toàn bộ bề mặt màn hình, tránh tình trạng sáng mạnh ở một số điểm và tối ở các vùng khác.
1.4 Vai trò của từng lớp trong hệ thống đèn nền
Mỗi lớp trong Backlight Unit đều có chức năng rất cụ thể trong việc kiểm soát ánh sáng:
- LED Light Source: tạo ra ánh sáng trắng ban đầu.
- Reflector Sheet: phản xạ ánh sáng trở lại phía trước, tránh thất thoát ánh sáng ra phía sau.
- Light Guide Plate: dẫn ánh sáng từ nguồn LED phân bố đều khắp màn hình.
- Diffuser Sheet: làm mềm ánh sáng, giảm hiện tượng điểm sáng.
- Prism Film: điều chỉnh hướng ánh sáng để tăng độ sáng hiển thị.
Nhờ hệ thống nhiều lớp film quang học này, ánh sáng từ vài chục hoặc vài trăm LED có thể được phân phối đồng đều trên một bề mặt màn hình rộng hàng chục inch.

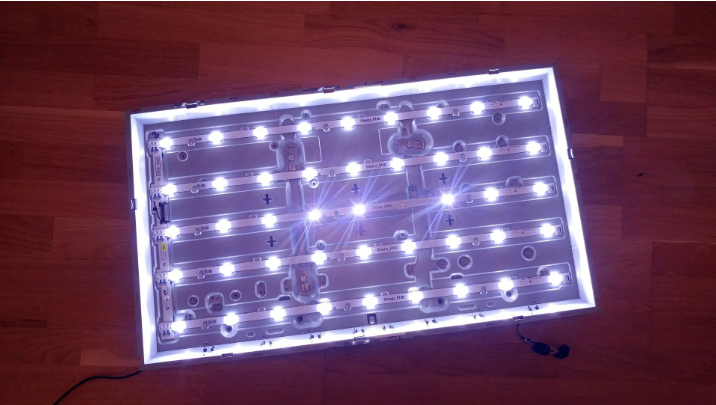

2. LED Backlight hoạt động như thế nào?
2.1 Nguyên lý phát sáng của đèn LED
LED (Light Emitting Diode) là một loại diode bán dẫn có khả năng phát ra ánh sáng khi có dòng điện chạy qua. Trong màn hình LCD, các LED thường được thiết kế để tạo ra ánh sáng trắng.
Tuy nhiên, LED trắng thực chất không phải là LED phát ra ánh sáng trắng trực tiếp. Phần lớn các LED trắng trong màn hình được tạo ra bằng cách sử dụng:
- LED xanh dương
- Lớp phủ phosphor màu vàng
Khi LED xanh phát sáng, lớp phosphor sẽ chuyển đổi một phần ánh sáng thành phổ màu vàng. Sự kết hợp giữa ánh sáng xanh và ánh sáng vàng tạo ra ánh sáng trắng mà mắt người cảm nhận được.
Công nghệ này giúp LED có hiệu suất phát sáng cao và tuổi thọ dài, thường từ 30.000 đến 60.000 giờ tùy theo chất lượng chip LED và hệ thống tản nhiệt.
2.2 Quy trình ánh sáng đi qua màn hình LCD
Quá trình hình thành hình ảnh trên màn hình LCD diễn ra theo nhiều bước liên tiếp:
- LED phát ra ánh sáng trắng.
- Ánh sáng đi vào Light Guide Plate để phân phối khắp màn hình.
- Diffuser Sheet khuếch tán ánh sáng giúp ánh sáng trở nên mềm và đồng đều.
- Prism Film điều hướng ánh sáng theo phương vuông góc với màn hình.
- Ánh sáng đi qua lớp tinh thể lỏng.
- Bộ lọc RGB tạo ra màu sắc cuối cùng của từng điểm ảnh.
Nhờ quá trình này, mỗi điểm ảnh trên màn hình có thể hiển thị hàng triệu màu sắc khác nhau.
2.3 Tinh thể lỏng điều khiển ánh sáng ra sao?
Trong màn hình LCD, mỗi pixel hoạt động giống như một “cửa chớp ánh sáng” cực nhỏ. Các phân tử tinh thể lỏng có khả năng thay đổi hướng khi có điện áp tác động.
Khi điện áp thay đổi, góc xoay của phân tử tinh thể lỏng cũng thay đổi theo. Điều này làm thay đổi lượng ánh sáng có thể đi qua lớp phân cực.
Bằng cách điều chỉnh điện áp của từng pixel, màn hình có thể kiểm soát chính xác độ sáng của từng điểm ảnh. Kết hợp với bộ lọc màu RGB, hệ thống có thể tạo ra hơn 16,7 triệu màu trong các màn hình 8-bit tiêu chuẩn.
2.4 Vì sao đèn nền phải phân bố ánh sáng cực kỳ đồng đều?
Độ đồng đều ánh sáng là yếu tố cực kỳ quan trọng trong chất lượng hiển thị của màn hình LCD. Nếu hệ thống Backlight không phân bố ánh sáng đồng đều, màn hình có thể xuất hiện nhiều lỗi hiển thị.
Một số hiện tượng phổ biến gồm:
- Clouding: xuất hiện vùng sáng loang
- Mura: vùng màu không đồng đều
- Hotspot: điểm sáng quá mạnh
Những lỗi này thường dễ nhận thấy khi hiển thị nền màu tối. Đặc biệt trong các hệ thống màn hình ghép hoặc màn hình quảng cáo kích thước lớn, vấn đề đồng đều ánh sáng càng trở nên quan trọng. Ví dụ trong các hệ thống màn hình LCD ghép, sự khác biệt nhỏ về độ sáng giữa các panel cũng có thể khiến toàn bộ hệ thống hiển thị kém đồng nhất.
3. Các công nghệ đèn nền LED phổ biến trong màn hình LCD
3.1 Edge LED Backlight
Nguyên lý
Edge LED là công nghệ đèn nền trong đó các dải LED được đặt ở viền màn hình thay vì phía sau toàn bộ tấm nền. Ánh sáng từ các LED này sẽ được dẫn vào Light Guide Plate và phân tán ra khắp màn hình.
Ưu điểm
- Thiết kế màn hình mỏng
- Tiết kiệm điện năng
- Chi phí sản xuất thấp
Nhược điểm
- Độ đồng đều ánh sáng thấp hơn Direct LED
- Khả năng local dimming hạn chế
Ứng dụng phổ biến
- TV phổ thông
- màn hình laptop
- màn hình văn phòng
3.2 Direct LED Backlight
Nguyên lý
Direct LED đặt các LED trực tiếp phía sau toàn bộ tấm nền LCD. Nhờ vậy ánh sáng được phân bố đồng đều hơn so với Edge LED.
Ưu điểm
- Ánh sáng đồng đều hơn
- Độ sáng cao hơn
- Hỗ trợ local dimming tốt hơn
Nhược điểm
- Màn hình dày hơn
- Chi phí sản xuất cao hơn
Công nghệ này thường được sử dụng trong các màn hình kích thước lớn như hệ thống màn hình LCD chân đứng đặt tại trung tâm thương mại hoặc khu vực quảng cáo.
3.3 Full Array Local Dimming (FALD)
Nguyên lý
Full Array Local Dimming là phiên bản nâng cấp của Direct LED. Thay vì bật toàn bộ LED cùng lúc, hệ thống chia các LED thành nhiều vùng độc lập.
Lợi ích kỹ thuật
- Tăng độ tương phản
- Tạo vùng tối sâu hơn
- Giảm hiện tượng blooming
Công nghệ này thường xuất hiện trên các TV cao cấp hoặc màn hình hỗ trợ HDR.
3.4 Mini LED Backlight
Sự phát triển mới của công nghệ đèn nền
Mini LED là bước tiến lớn trong công nghệ đèn nền. Thay vì sử dụng vài trăm LED, hệ thống Mini LED có thể sử dụng hàng nghìn LED kích thước rất nhỏ.
Đặc điểm
- LED kích thước chỉ khoảng 100–200 micron
- Có thể tạo hàng trăm đến hàng nghìn vùng dimming
Lợi ích
- Độ sáng rất cao, có thể vượt 1.000 nits
- HDR tốt hơn
- Độ tương phản gần với OLED
Ứng dụng
- màn hình gaming cao cấp
- TV cao cấp
- màn hình studio và broadcast
4. Những yếu tố kỹ thuật của Backlight quyết định chất lượng màn hình
4.1 Độ sáng (Brightness / Nits)
Độ sáng của màn hình được đo bằng đơn vị nits (candela trên mét vuông). Đây là chỉ số thể hiện khả năng hiển thị trong môi trường có ánh sáng mạnh.
Trong thực tế:
- Màn hình văn phòng thường có độ sáng 250 – 350 nits
- TV gia đình khoảng 400 – 700 nits
- Màn hình quảng cáo trong nhà từ 500 – 1.000 nits
- Màn hình quảng cáo ngoài trời có thể đạt 2.500 – 4.000 nits
Ví dụ, các dòng màn hình LCD treo tường dùng trong quảng cáo nội thất thường được thiết kế độ sáng khoảng 500–700 nits để đảm bảo nội dung hiển thị rõ ràng trong môi trường trung tâm thương mại.
4.2 Độ đồng đều ánh sáng (Uniformity)
Uniformity thể hiện mức độ đồng đều của ánh sáng trên toàn bộ bề mặt màn hình. Trong các màn hình chuyên dụng, độ đồng đều thường được yêu cầu trên 85%.
Nếu hệ thống đèn nền không được thiết kế tốt, màn hình có thể xuất hiện các lỗi như:
- Clouding
- Banding
- Mura
Những lỗi này thường gặp khi hệ thống đèn nền xuống cấp hoặc thiết kế quang học không tối ưu. Có thể bạn quan tâm thêm: Hiện tượng hở sáng trên màn hình LCD.

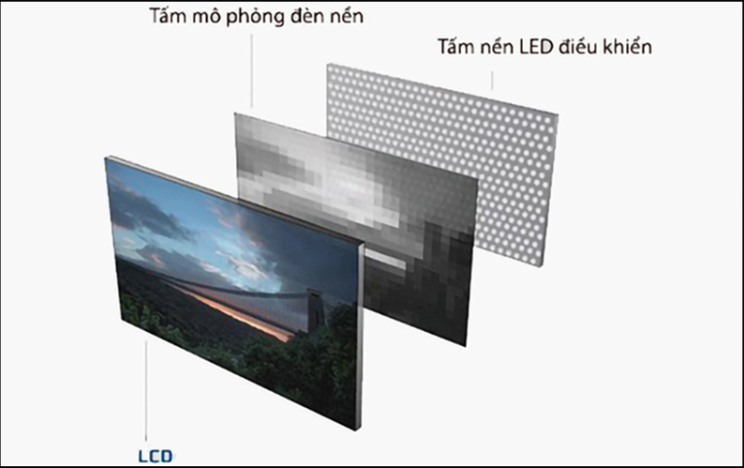

4.3 Local dimming
Local dimming là công nghệ cho phép điều chỉnh độ sáng của từng vùng đèn nền thay vì toàn bộ màn hình.
Các cấp độ phổ biến gồm:
- No dimming: toàn bộ đèn nền sáng cùng lúc
- Basic dimming: vài vùng điều chỉnh
- Full Array Local Dimming
- Mini LED dimming với hàng trăm vùng
Công nghệ này giúp cải thiện đáng kể độ tương phản, đặc biệt khi hiển thị nội dung HDR.
4.4 Tuổi thọ hệ thống đèn nền
Tuổi thọ của đèn nền LED thường nằm trong khoảng 30.000 đến 60.000 giờ hoạt động, tùy thuộc vào chất lượng LED và hệ thống tản nhiệt.
Các yếu tố ảnh hưởng đến tuổi thọ gồm:
- Nhiệt độ vận hành
- Chất lượng driver LED
- Chất lượng chip LED
Khi hệ thống đèn nền bắt đầu xuống cấp, màn hình có thể xuất hiện các dấu hiệu như:
- Màn hình tối dần
- Ám màu
- Xuất hiện vùng sáng không đều
Trong nhiều trường hợp, người dùng có thể nhầm lẫn lỗi đèn nền với lỗi tấm nền. Bạn có thể tham khảo thêm bài viết: Các lỗi thường gặp của màn hình LCD.
