Trọng lượng module LED ảnh hưởng thế nào đến màn hình LED?

Module LED là thành phần cốt lõi quyết định chất lượng hiển thị và độ bền của màn hình LED. Tuy nhiên, một yếu tố thường bị bỏ qua nhưng lại có ảnh hưởng lớn đến thiết kế và vận hành màn hình LED là trọng lượng của module. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động của module LED và cách trọng lượng ảnh hưởng đến thiết kế tổng thể màn hình.

Cấu tạo và nguyên lý hoạt động của module LED

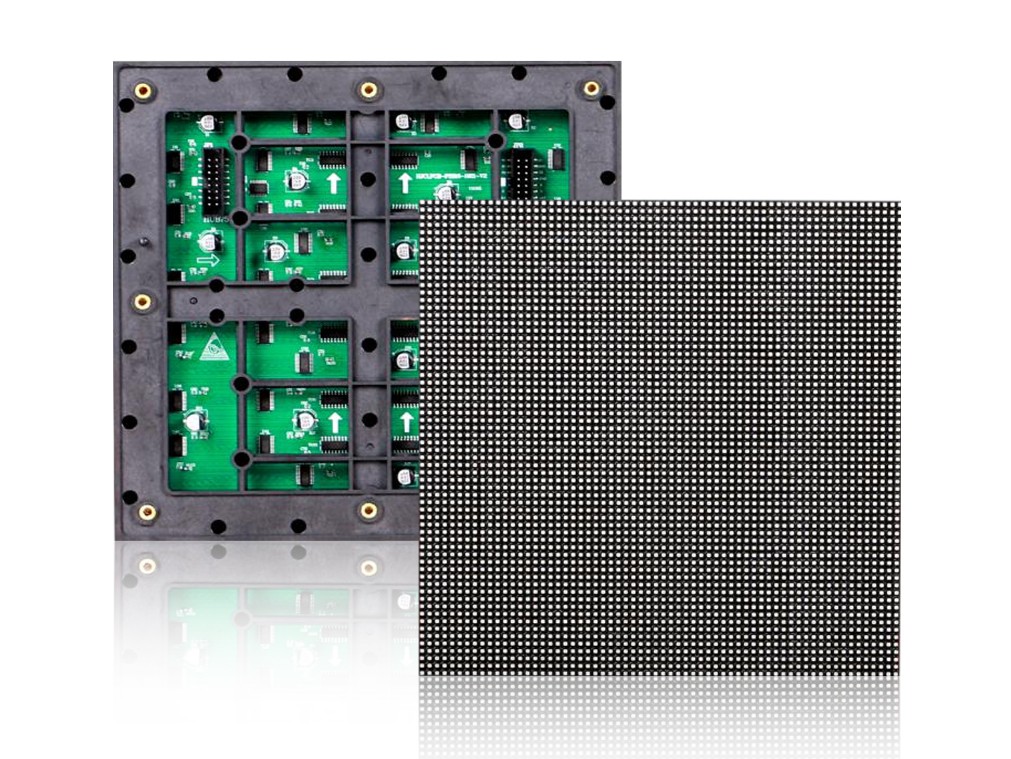

Các thành phần chính trong một module LED

Một module LED cơ bản bao gồm bốn phần chính:

1. Bóng LED: Đây là thành phần phát sáng, quyết định màu sắc, độ sáng và độ đồng đều của màn hình. Tùy theo công nghệ, bóng LED có thể là SMD, DIP, COB hoặc dạng mini/micro LED, mỗi loại có ưu nhược điểm riêng.
2. Bo mạch điều khiển: Bộ điều khiển nhận tín hiệu hình ảnh từ bộ xử lý và phân phối đến các bóng LED tương ứng. Bo mạch quyết định khả năng hiển thị chi tiết, tốc độ làm mới và khả năng đồng bộ của màn hình.
3. Nguồn điện và cổng kết nối: Module LED cần nguồn điện ổn định và các cổng dữ liệu để truyền tín hiệu hình ảnh. Nguồn điện phải tương thích với số lượng bóng LED trên module, còn cổng kết nối giúp ghép nối các module thành màn hình lớn.
4. Khung và vật liệu bảo vệ: Khung module giữ các thành phần cố định, đồng thời chịu lực cơ học và bảo vệ các linh kiện bên trong khỏi va đập, bụi bẩn và nước. Vật liệu khung phổ biến là nhôm hoặc hợp kim nhôm nhằm cân bằng giữa độ cứng và trọng lượng.

Nguyên lý hoạt động cơ bản của module LED

Nguyên lý hoạt động của module LED dựa trên việc điều khiển dòng điện đi qua các bóng LED. Khi tín hiệu hình ảnh từ bộ điều khiển gửi đến bo mạch, các bóng LED được kích hoạt theo cường độ và màu sắc tương ứng, tạo ra hình ảnh hoàn chỉnh trên màn hình. Các bóng LED được sắp xếp theo ma trận điểm ảnh, và mật độ điểm ảnh càng cao thì hình ảnh càng sắc nét nhưng cũng ảnh hưởng đến trọng lượng và chi phí module.

Phân loại module LED theo công nghệ hiển thị

1. Module LED SMD (Surface Mounted Device): Bóng LED gắn trực tiếp trên bề mặt bo mạch, cho hình ảnh sắc nét, khả năng hiển thị màu tốt và tiết kiệm không gian. Đây là loại phổ biến trong màn hình trong nhà.
2. Module LED DIP (Dual In-line Package): Bóng LED dạng chân cắm, cho độ sáng cao và bền, thích hợp màn hình ngoài trời, nhưng module nặng hơn SMD.
3. Module LED COB (Chip On Board): LED được gắn trực tiếp lên bo mạch với nhiều chip nhỏ, tạo ra ánh sáng đều, thích hợp cho màn hình cong hoặc uốn dẻo.
4. Module LED mini và micro: Sử dụng các bóng LED cực nhỏ, cho mật độ điểm ảnh cao, hình ảnh sắc nét, thường dùng cho các màn hình indoor cỡ nhỏ hoặc trung tâm sự kiện cao cấp.

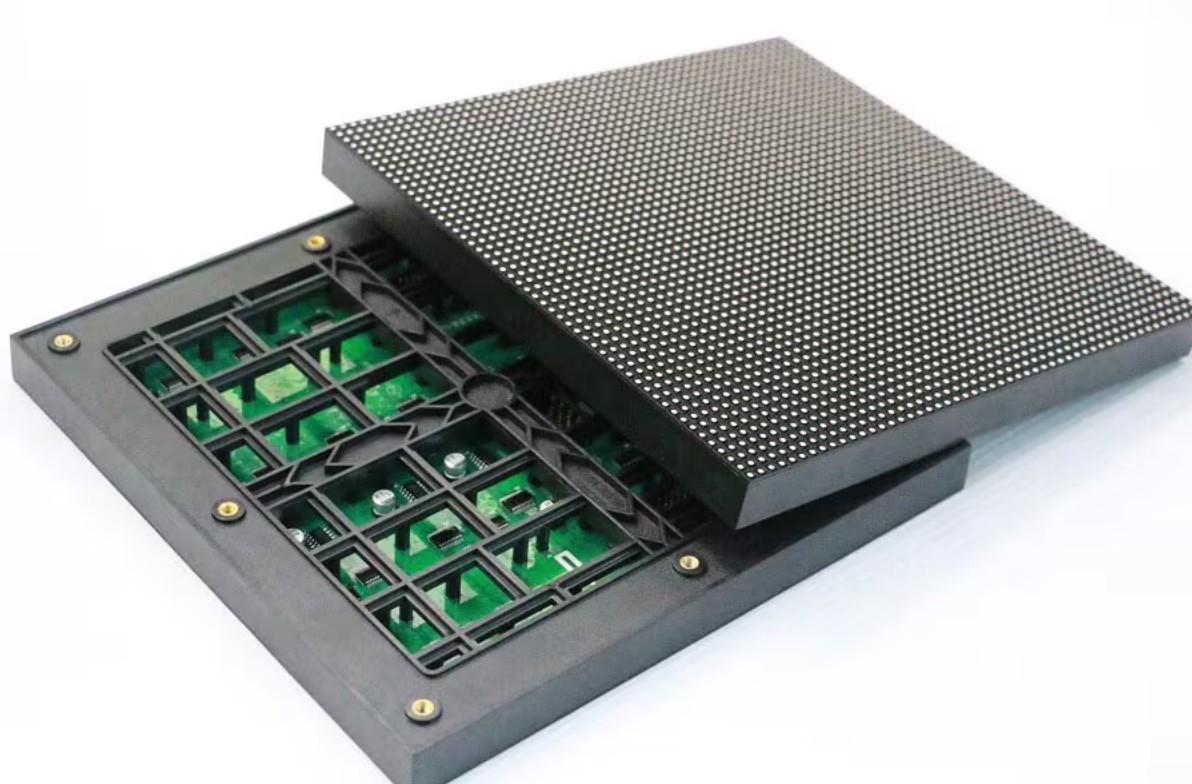

Trọng lượng module LED: Các yếu tố cấu thành

Trọng lượng module LED không chỉ phụ thuộc vào bóng LED mà còn liên quan đến nhiều yếu tố khác:

1. Vật liệu sản xuất khung và vỏ module: Nhôm, hợp kim nhôm và các vật liệu composite nhẹ giúp giảm trọng lượng mà vẫn đảm bảo độ cứng và khả năng tản nhiệt.
2. Mật độ điểm ảnh (Pixel Pitch): Mật độ càng cao, số lượng bóng LED càng nhiều, bo mạch lớn hơn, từ đó trọng lượng module tăng.
3. Kích thước module: Module phổ biến có kích thước 320×160 mm, 250×250 mm hoặc 480×480 mm. Module lớn hơn đồng nghĩa với khối lượng lớn hơn, ảnh hưởng đến thiết kế khung và phương pháp lắp đặt.
4. Loại bóng LED và bảng mạch in (PCB): Bóng LED có kích thước, loại chip khác nhau và PCB dày mỏng cũng tác động đến trọng lượng module.
5. Cấu trúc tản nhiệt và lớp phủ bảo vệ: Tản nhiệt nhôm hoặc đồng giúp duy trì nhiệt độ module ổn định nhưng làm tăng trọng lượng. Lớp phủ chống nước, chống bụi cũng góp phần làm nặng module, đặc biệt với màn hình ngoài trời.

Trọng lượng ảnh hưởng thế nào đến thiết kế tổng thể màn hình LED

Tác động đến kết cấu khung và giá đỡ

Trọng lượng module là yếu tố quan trọng khi thiết kế khung màn hình. Một module nặng yêu cầu khung chắc chắn hơn, vật liệu dày hơn và kết cấu phức tạp hơn, trong khi module nhẹ giúp tối ưu chi phí vật liệu và dễ thi công.

Ảnh hưởng đến khả năng chịu tải của hệ thống treo hoặc tường gắn

Màn hình treo ngoài trời hoặc gắn tường cần tính toán tải trọng tổng thể. Module nặng sẽ yêu cầu hệ thống treo hoặc kết cấu tường chịu lực tốt hơn, đồng thời tăng chi phí thi công và bảo trì.

Tác động đến độ ổn định và độ bền của màn hình

Module nặng tạo áp lực lên khung, dễ gây biến dạng hoặc lỏng ốc vít theo thời gian. Module nhẹ giúp duy trì độ ổn định cao hơn, giảm nguy cơ hư hỏng do rung lắc, gió hoặc các yếu tố môi trường.

Ảnh hưởng đến việc thi công và lắp đặt

Trong quá trình thi công, module nhẹ dễ vận chuyển, lắp ráp và tháo dỡ, tiết kiệm nhân lực và thời gian. Ngược lại, module nặng yêu cầu thiết bị nâng, số lượng công nhân nhiều hơn và tốn thời gian hơn.

Trọng lượng và hiệu quả vận hành

Trọng lượng và khả năng di chuyển/lắp ráp

Trọng lượng module LED ảnh hưởng trực tiếp đến khả năng vận chuyển và lắp ráp màn hình. Các module nhẹ hơn giúp:

• Giảm tải cho công nhân khi thi công, đặc biệt với màn hình treo hoặc di động.
• Giảm chi phí vận chuyển và thiết bị nâng hạ.
• Tăng tốc độ lắp ráp, tháo dỡ và bảo trì.

Ngược lại, module nặng yêu cầu thiết bị hỗ trợ nâng hạ chuyên dụng, đội ngũ công nhân nhiều hơn và kéo dài thời gian thi công. Đây là lý do module nhẹ đang được ưa chuộng trong các ứng dụng di động, sân khấu hoặc sự kiện ngoài trời.

Tiêu hao năng lượng khi vận hành

Module LED nặng thường đi kèm với số lượng bóng LED lớn, bo mạch dày hơn và vật liệu dẫn nhiệt nhiều hơn. Điều này có thể làm tăng tiêu hao năng lượng để duy trì độ sáng tối ưu. Trong khi đó, module nhẹ, tối ưu hóa thiết kế PCB và bóng LED, giúp giảm điện năng tiêu thụ mà vẫn duy trì hiệu suất hiển thị.

Đọc thêm: Mức tiêu thụ điện của màn hình LED

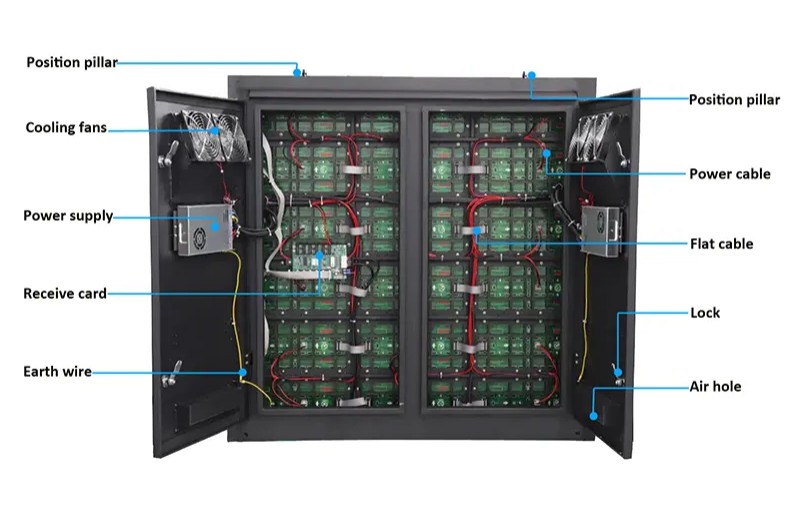

Tác động đến khả năng tản nhiệt

Trọng lượng cũng liên quan đến cấu trúc tản nhiệt. Module nặng với lớp nhôm dày hoặc vật liệu đồng nặng hơn sẽ dẫn nhiệt tốt nhưng tăng trọng lượng tổng thể. Module nhẹ sử dụng vật liệu composite hoặc nhôm mỏng, kết hợp các giải pháp tản nhiệt hiện đại giúp:

• Giảm trọng lượng mà vẫn duy trì nhiệt độ vận hành ổn định.
• Hạn chế quá nhiệt làm giảm tuổi thọ bóng LED và bo mạch.

Hiệu suất trình chiếu và độ bền linh kiện

Trọng lượng module ảnh hưởng gián tiếp đến độ bền linh kiện. Module quá nặng đặt áp lực lên khung, dễ làm biến dạng hoặc lỏng ốc vít, ảnh hưởng đến sự ổn định hiển thị. Module nhẹ giúp:

• Giữ cấu trúc màn hình ổn định.
• Hạn chế rung lắc hoặc biến dạng, đặc biệt với màn hình treo ngoài trời hoặc di động.
• Duy trì chất lượng hình ảnh và tuổi thọ bóng LED lâu dài.

Phân tích ứng dụng thực tế theo từng loại màn hình

Màn hình LED trong nhà

Các module nhẹ, mật độ điểm ảnh cao được ưu tiên cho màn hình indoor, nơi không cần cường độ sáng quá lớn nhưng yêu cầu hình ảnh sắc nét. Module nhẹ giúp thi công nhanh, giảm áp lực kết cấu và tiết kiệm không gian.

Màn hình LED ngoài trời

Outdoor LED cần độ sáng cao và khả năng chịu thời tiết. Mặc dù module nặng hơn có thể giúp tản nhiệt tốt, module nhẹ vẫn được ứng dụng rộng rãi nhờ thiết kế vật liệu hợp kim nhôm và composite, giúp lắp đặt dễ dàng trên tường, cột hoặc khung treo.

Màn hình LED di động

Trong các sân khấu di động, module nhẹ là tiêu chí hàng đầu. Nó giúp vận chuyển nhanh, lắp ráp linh hoạt và giảm rủi ro hư hỏng trong quá trình di chuyển. Các giải pháp này thường kết hợp khung nhôm siêu nhẹ và module LED carbon fiber.

Màn hình LED dạng cong, uốn dẻo

Module LED nhẹ và linh hoạt là yếu tố quyết định cho các màn hình cong hoặc uốn dẻo. Trọng lượng nhẹ giúp màn hình uốn cong dễ dàng mà không làm gãy khung hoặc làm giảm tuổi thọ bóng LED.

Màn hình LED cố định quy mô lớn

Với các màn hình quy mô lớn, module nhẹ giúp giảm tổng trọng lượng và áp lực lên kết cấu khung. Tuy module nặng đôi khi mang lại tản nhiệt tốt hơn, nhưng việc giảm trọng lượng vẫn ưu tiên để đảm bảo an toàn và giảm chi phí thi công.

Xu hướng phát triển module LED nhẹ

Vật liệu hợp kim nhôm và composite siêu nhẹ

Các vật liệu nhôm siêu nhẹ và composite giúp giảm trọng lượng module mà vẫn duy trì độ cứng và khả năng tản nhiệt. Đây là xu hướng phổ biến cho module LED trong nhà và di động.

Module LED carbon fiber

Carbon fiber mang lại module nhẹ hơn nhôm khoảng 30-50% nhưng vẫn đảm bảo độ cứng và độ bền cơ học. Công nghệ này đang được sử dụng trong các màn hình touring LED cao cấp.

Công nghệ mỏng hóa và tối ưu PCB

PCB mỏng hơn, bóng LED nhỏ hơn và thiết kế tối ưu giúp giảm trọng lượng mà vẫn đảm bảo chất lượng hiển thị. Đây là giải pháp phổ biến cho module mini và micro LED.

Giải pháp tiết kiệm năng lượng gắn liền với giảm trọng lượng

Các module nhẹ cũng thường kết hợp công nghệ tiết kiệm năng lượng như LED hiệu suất cao, bo mạch tối ưu, giúp giảm điện năng tiêu thụ mà vẫn đảm bảo độ sáng và độ bền.
