Tiêu chuẩn an toàn khi lắp đặt màn hình LCD trong thang máy

Màn hình LCD trong thang máy đã trở thành thiết bị quen thuộc tại các tòa nhà văn phòng, chung cư cao cấp, khách sạn và trung tâm thương mại. Nó vừa là kênh quảng cáo hiệu quả, vừa là bảng thông tin hữu ích cho cư dân và khách hàng. Tuy nhiên, lắp đặt màn hình bên trong cabin thang máy không giống bất kỳ vị trí nào khác. Không gian hẹp, rung lắc liên tục, nhiệt độ thay đổi, yêu cầu phòng cháy chữa cháy nghiêm ngặt và trên hết là an toàn tuyệt đối cho hành khách khiến công việc này đòi hỏi những tiêu chuẩn riêng.

Bài viết này trình bày chi tiết các tiêu chuẩn an toàn khi lắp đặt màn hình LCD trong thang máy, từ khâu chọn thiết bị, thi công cơ khí, đấu nối điện cho đến kiểm tra định kỳ. Nội dung dựa trên khuyến nghị từ các hãng thang máy lớn, quy định về an toàn điện và phòng cháy, cũng như kinh nghiệm thực tế từ những đơn vị chuyên lắp đặt màn hình quảng cáo thang máy.

1. Yêu cầu chung về an toàn khi lắp thiết bị trong cabin thang máy

Thang máy chở người là thiết bị chịu sự quản lý nghiêm ngặt về an toàn. Mọi vật thể gắn thêm vào cabin đều phải đảm bảo không ảnh hưởng đến kết cấu chịu lực, không cản trở lối thoát hiểm, không che khuất bảng điều khiển, đèn chiếu sáng, nút bấm hay loa thông báo khẩn cấp. Trước khi tiến hành lắp đặt, đơn vị thi công cần được sự chấp thuận từ ban quản lý tòa nhà và tốt nhất là có ý kiến từ hãng sản xuất hoặc đơn vị bảo trì thang máy.

Bất kỳ lỗ khoan nào lên vách cabin cũng phải được tính toán để không làm suy yếu kết cấu kim loại hoặc làm hỏng các lớp cách âm, cách nhiệt, chống cháy. Khoan vào trần hoặc sàn cabin là hành động cực kỳ nguy hiểm vì có thể va chạm vào hệ thống cáp tải, ray dẫn hướng, cảm biến cửa. Hầu hết các hãng thang máy khuyến cáo chỉ nên lắp màn hình vào các vị trí có sẵn khung gia cố hoặc sử dụng giá treo chuyên dụng không cần khoan, như giá bám từ tính, giá kẹp vào khe hở hoặc giá dán công nghiệp chịu lực cao đã được kiểm định.

2. An toàn về điện trong môi trường thang máy

2.1. Nguồn điện riêng biệt và ổn định

Màn hình LCD phải được cấp nguồn từ một đường điện độc lập, tách biệt hoàn toàn với hệ thống điều khiển của thang máy. Tuyệt đối không đấu chung vào nguồn của tủ điều khiển, động cơ kéo hay chiếu sáng cabin vì có thể gây nhiễu điện từ, sụt áp hoặc tệ hơn là kích hoạt nhầm tín hiệu điều khiển. Đường điện cấp cho màn hình nên đi từ tủ điện riêng trong phòng máy hoặc hộp kỹ thuật tầng trên cùng, có aptomat chống giật (ELCB) với dòng rò cắt định mức 30mA trở xuống.

2.2. Dây cáp và ống gen bảo vệ

Dây nguồn và dây tín hiệu đi trong cabin thang máy phải nằm gọn trong ống gen kim loại mềm hoặc ống nhựa chống cháy, cố định chắc chắn vào thành cabin. Tất cả dây điện phải có tiết diện phù hợp với công suất màn hình, khả năng chịu tải tối thiểu gấp 1,5 lần dòng làm việc bình thường. Đầu nối phải là loại chuyên dụng, được bọc cách điện và không có mối nối hở. Bất kỳ sợi dây nào lơ lửng đều có thể mắc vào cơ cấu cửa hoặc bị kẹp khi cabin di chuyển.

2.3. Chống sốc điện và rò điện

Vỏ màn hình, đặc biệt nếu có khung kim loại, phải được tiếp địa đúng cách. Dây tiếp địa phải có tiết diện không nhỏ hơn dây pha và được nối vào điểm tiếp địa chung của tòa nhà. Trong môi trường độ ẩm thay đổi, việc chống rò điện càng phải đặc biệt chú trọng để tránh gây giật cho hành khách khi chạm vào màn hình hoặc vách cabin.

3. An toàn cơ khí: giá treo, khả năng chịu rung và tải trọng

3.1. Lựa chọn giá treo chuyên dụng cho thang máy

Giá treo màn hình trong thang máy phải đáp ứng ba yếu tố: chịu rung động không bị lỏng ốc, giữ màn hình cố định ngay cả khi cabin dừng đột ngột, và không có cạnh sắc nhọn. Các loại giá treo tivi thông thường không được thiết kế cho môi trường rung liên tục, dễ bị lỏng khớp theo thời gian. Giá treo chuyên dụng thường có chốt khóa an toàn, được làm từ thép dày mạ kẽm, có thêm miếng đệm cao su giảm chấn.

3.2. Khả năng chịu rung và độ bền kết nối

Cabin thang máy vận hành tạo ra rung động ở dải tần số thấp nhưng liên tục. Các ốc vít bắt màn hình vào giá treo phải dùng long đền vênh hoặc keo khóa ren để chống tự tháo. Sau mỗi lần bảo trì thang máy, cần kiểm tra lại toàn bộ các điểm bắt vít. Một số đơn vị lắp đặt chuyên nghiệp còn gia cố thêm dây cáp an toàn phụ nối từ màn hình vào khung cabin, phòng trường hợp giá treo gãy, màn hình sẽ không rơi xuống sàn.

3.3. Tải trọng cho phép

Dù màn hình LCD cỡ nhỏ (21-27 inch) chỉ nặng vài kg, tải trọng này phân bố lên vách cabin cần được tính đến. Không nên lắp quá nhiều thiết bị lên cùng một tấm vách. Nếu vách cabin là inox mỏng, cần có tấm đệm gia cường phía sau để tránh biến dạng bề mặt khi siết ốc.

4. An toàn cho hành khách

Đây là ưu tiên cao nhất. Mọi chi tiết lắp đặt đều phải được cân nhắc từ góc nhìn của người đứng trong cabin, bao gồm trẻ em, người già và người khuyết tật.

• Vị trí lắp đặt: Màn hình không được nhô ra quá 5 cm so với mặt vách. Nếu có thể, nên lắp âm vào hốc tường đã được thiết kế sẵn để mặt màn hình bằng phẳng với vách. Màn hình lắp nổi phải có bo góc mềm, không cạnh sắc.
• Chiều cao lắp đặt: Màn hình nên được lắp ở độ cao trên 1,8 m tính từ sàn, hoặc nằm trong hốc riêng phía trên bảng điều khiển, tránh tầm với của trẻ nhỏ và không gây vướng víu khi hành khách di chuyển.
• Không che khuất thiết bị an toàn: Màn hình tuyệt đối không che nút bấm thang, màn hình hiển thị số tầng, loa, đèn chiếu sáng hay nút báo động khẩn cấp.
• Quản lý dây cáp: Toàn bộ dây điện, dây tín hiệu phải được giấu kín trong máng và không có đoạn nào thả lòng thòng. Dây cáp lộ ra là mối nguy hiểm thực sự, hành khách có thể vô tình mắc vào và kéo đổ màn hình.

Để biết thêm về cách bố trí màn hình phù hợp với cabin, bạn có thể tham khảo Màn hình LCD trong thang máy nên lắp ngang hay dọc? và Kích thước màn hình quảng cáo LCD thang máy: Hướng dẫn chọn đúng. Chọn đúng kích thước và hướng lắp sẽ giảm thiểu rủi ro va chạm và tối ưu không gian.

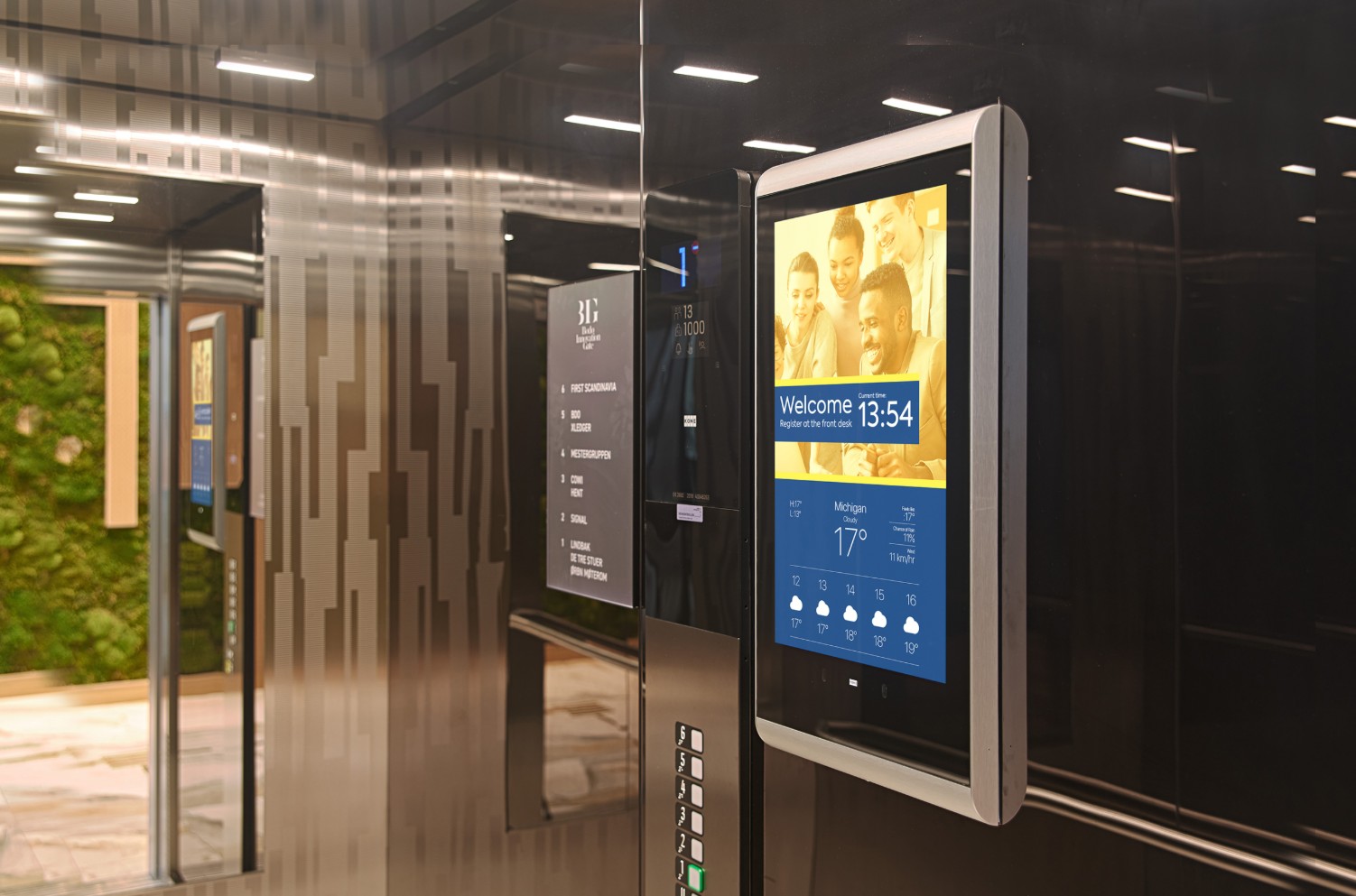

5. An toàn về nhiệt độ và thông gió

Cabin thang máy là không gian kín, đặc biệt vào mùa hè hoặc khi thang đông người, nhiệt độ bên trong có thể tăng cao. Thêm vào đó, nếu màn hình LCD được lắp âm tường hoặc đặt trong hộp bảo vệ, nhiệt lượng tỏa ra từ màn hình rất khó thoát đi.

Bạn cần chọn màn hình LCD thương mại có dải nhiệt độ hoạt động rộng, thường từ 0°C đến 45°C, và đảm bảo vị trí lắp đặt có khe thoáng tối thiểu 2 cm xung quanh màn hình để đối lưu không khí. Tuyệt đối không bịt kín các khe tản nhiệt của màn hình. Nếu thang máy không có điều hòa, nên hạn chế dùng màn hình có độ sáng quá cao vì đèn nền hoạt động mạnh sẽ sinh nhiệt lớn hơn. Có thể tìm hiểu thêm về giới hạn nhiệt độ của thiết bị tại bài viết Màn hình LCD quảng cáo chịu được nhiệt độ bao nhiêu độ C?.

6. Quy định phòng cháy chữa cháy (PCCC) và vật liệu

Trong các tòa nhà cao tầng, yêu cầu PCCC đối với thiết bị điện trong thang máy cực kỳ khắt khe. Tất cả vật liệu sử dụng để lắp đặt, từ vỏ màn hình, giá treo, ống gen đến dây cáp, đều phải đạt tiêu chuẩn chống cháy lan và phát thải khói thấp. Cụ thể:

• Dây điện phải là loại chống cháy (FR – Fire Resistant) hoặc ít khói không halogen (LSZH).
• Ống gen bảo vệ dây cũng phải là vật liệu khó cháy.
• Màn hình LCD chọn loại có vỏ kim loại sẽ an toàn hơn về cháy so với vỏ nhựa thông thường.
• Mọi đầu nối phải chắc chắn, không phát sinh tia lửa điện.

Hệ thống điện cấp cho màn hình cần được thiết kế để có thể ngắt tự động khi có tín hiệu báo cháy từ trung tâm, thông qua rơ le hoặc contactor điều khiển. Điều này giúp giảm thiểu nguồn nhiệt và rủi ro chập điện trong tình huống khẩn cấp.

7. Quy trình kiểm tra và bảo trì định kỳ

An toàn không dừng lại sau khi lắp đặt xong. Màn hình LCD trong thang máy cần được đưa vào kế hoạch bảo trì định kỳ hàng tháng hoặc hàng quý. Các hạng mục cần kiểm tra bao gồm:

• Độ chắc chắn của giá treo, mức độ lỏng của ốc vít, dấu hiệu nứt gãy trên giá đỡ hoặc vách cabin.
• Tình trạng dây cáp: có bị cọ xát, hở lớp cách điện hay không; ống gen có bị nứt vỡ, tuột khỏi vị trí cố định không.
• Nhiệt độ mặt sau màn hình khi hoạt động có bất thường không, quạt làm mát (nếu có) có chạy êm không.
• Hoạt động của aptomat chống giật, điện trở tiếp địa của vỏ màn hình.
• Mức độ bám bụi ở các khe tản nhiệt, vệ sinh nếu cần.

Khi cần điều chỉnh vị trí màn hình, nhiều người thắc mắc liệu có thể thay đổi sau khi đã lắp hay không. Việc này phụ thuộc vào phương pháp cố định ban đầu và kết cấu vách. Thông tin chi tiết có thể xem tại bài Màn hình LCD trong thang máy đã lắp rồi có đổi vị trí được không?. Lưu ý rằng mọi thay đổi đều cần thực hiện bởi kỹ thuật viên có chuyên môn và phải kiểm tra an toàn lại toàn bộ.

8. Các tiêu chuẩn và quy chuẩn tham chiếu

Mặc dù chưa có một bộ quy chuẩn quốc gia riêng cho việc lắp màn hình quảng cáo trong thang máy, nhưng việc thi công vẫn phải tuân thủ các nhóm tiêu chuẩn liên quan:

• Quy chuẩn an toàn thang máy: TCVN 6396 (tương đương EN 81) quy định về yêu cầu an toàn đối với thang máy chở người. Mọi thiết bị bổ sung không được làm ảnh hưởng đến các tính năng an toàn gốc của thang.
• Tiêu chuẩn lắp đặt điện hạ áp: TCVN 7447 (tương đương IEC 60364) quy định về hệ thống dây dẫn, bảo vệ chống điện giật và quá tải.
• Tiêu chuẩn PCCC: QCVN 06:2021/BXD về an toàn cháy cho nhà và công trình, trong đó có yêu cầu về vật liệu hoàn thiện và thiết bị điện trong đường thoát hiểm và buồng thang máy.

Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo an toàn mà còn là cơ sở để được nghiệm thu và bảo hiểm công trình.

Kết luận

Lắp đặt màn hình LCD trong thang máy đòi hỏi sự tỉ mỉ và kiến thức đa lĩnh vực, từ cơ khí, điện đến phòng cháy chữa cháy. Một màn hình được lắp đặt chuẩn mực sẽ hoạt động bền bỉ, mang lại giá trị quảng cáo và thông tin mà không gây ra bất kỳ rủi ro nào cho hành khách và hệ thống thang. Đừng bao giờ xem nhẹ khâu an toàn vì tiết kiệm chi phí hay đẩy nhanh tiến độ. Nếu bạn đang có ý định triển khai, hãy làm việc với những đơn vị có kinh nghiệm thực tế trong lĩnh vực này và luôn đặt tiêu chí an toàn lên hàng đầu.
