Tần số quét của màn hình LED – có ảnh hưởng thế nào?

Trong các màn hình LED, tần số quét là yếu tố quyết định hình ảnh hiển thị có mượt, ổn định và sắc nét hay không. Đây là thông số thể hiện số lần màn hình quét qua các hàng điểm ảnh trong một giây, ảnh hưởng trực tiếp đến khả năng hiển thị video, chữ chạy hay hình ảnh động. Nhiều người thường chỉ chú ý đến độ sáng hoặc độ phân giải, mà quên rằng tần số quét thấp có thể khiến màn hình bị nhấp nháy, giật hình hoặc sai màu. Hiểu đúng và chọn đúng tần số quét sẽ giúp bạn khai thác tối đa hiệu năng và tuổi thọ của màn hình LED.

1. Tần số quét là gì?

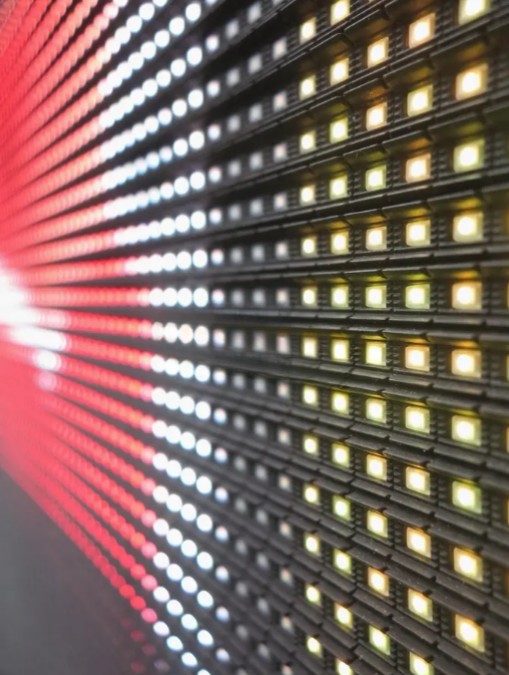

Tần số quét (Scan Frequency) là thông số thể hiện số lần màn hình LED làm mới hoặc quét toàn bộ các hàng điểm ảnh (pixel rows) trong một giây. Nó được tính bằng Hertz (Hz) – nghĩa là “số lần lặp lại mỗi giây”.

Trong màn hình LED, hình ảnh không được hiển thị cùng lúc trên toàn bộ bề mặt như tivi LCD thông thường. Thay vào đó, bộ điều khiển (controller) sẽ quét từng hàng hoặc từng nhóm hàng điểm ảnh một cách tuần tự với tốc độ cực nhanh, nhờ vậy mắt người cảm nhận được hình ảnh hiển thị liên tục và mượt mà.

Ví dụ: nếu màn hình LED có tần số quét là 1920Hz, điều đó có nghĩa là toàn bộ các hàng điểm ảnh được làm mới 1.920 lần trong mỗi giây. Tần số quét càng cao, hình ảnh càng ổn định, ít nhấp nháy và không gây mỏi mắt cho người xem.

2. Đơn vị đo tần số quét

Tần số quét được đo bằng Hertz (Hz) – đơn vị tiêu chuẩn quốc tế để chỉ số lần lặp lại của một chu kỳ trong một giây.

Trong ngữ cảnh của màn hình LED:

• 1 Hz nghĩa là màn hình quét toàn bộ hình ảnh một lần mỗi giây.
• 1000 Hz (1 kHz) nghĩa là quét 1000 lần mỗi giây.

Với công nghệ LED hiện nay, các giá trị tần số quét phổ biến dao động từ 300Hz đến trên 10.000Hz, tùy vào loại module, IC điều khiển, và mục đích sử dụng.

Một cách hình dung dễ hiểu hơn: nếu tần số quét thấp, hình ảnh trên màn LED sẽ nhấp nháy hoặc xuất hiện sọc ngang khi quay bằng máy ảnh. Ngược lại, khi tần số quét cao (1920Hz trở lên), hình ảnh trở nên ổn định và liền mạch, điều này đặc biệt quan trọng trong các ứng dụng quay video, sân khấu, và quảng cáo chuyên nghiệp.

3. Phân biệt “chế độ quét”, “tần số quét”, và “tốc độ làm mới”

Đây là ba khái niệm thường xuất hiện cùng nhau trong tài liệu kỹ thuật, và dễ khiến người đọc nhầm lẫn.

• Chế độ quét (Scan Mode): cho biết số hàng LED được quét cùng lúc trong mỗi chu kỳ. Ví dụ, chế độ 1/8 scan nghĩa là trong một lần quét, bộ điều khiển sẽ bật sáng 1/8 tổng số hàng điểm ảnh. Càng nhiều hàng được quét cùng lúc (tức tỷ lệ 1/4, 1/8…), thì màn hình hiển thị nhanh hơn nhưng độ sáng có thể giảm nhẹ.
• Tần số quét (Scan Frequency): là tốc độ thực hiện các chu kỳ quét đó trong một giây, đơn vị là Hz. Nó phản ánh hiệu suất của quá trình quét.
• Tốc độ làm mới (Refresh Rate): là số lần toàn bộ hình ảnh được hiển thị lại hoàn chỉnh trong một giây – yếu tố quyết định hình ảnh có bị nhấp nháy hay không.

4. Nguyên lý hoạt động của tần số quét

4.1. Cách mạch điều khiển quét các hàng pixel trong LED

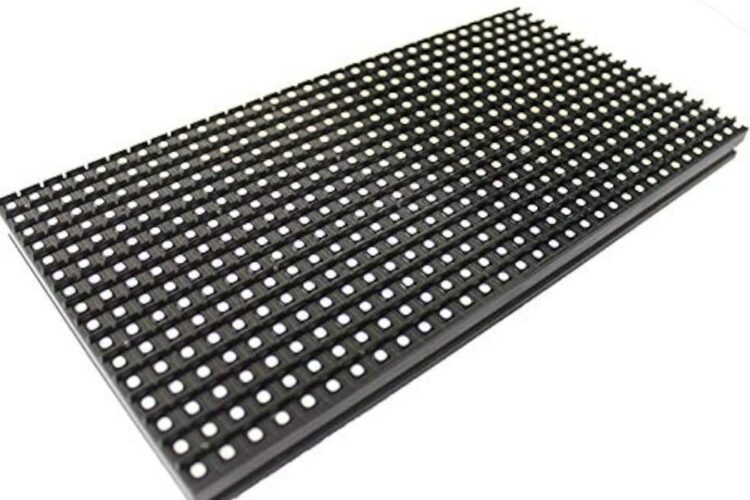

Mỗi module LED được cấu thành bởi hàng nghìn điểm ảnh, được sắp xếp theo hàng và cột. Bộ điều khiển sẽ gửi tín hiệu điều khiển dòng điện chạy qua từng hàng điểm ảnh theo chu kỳ nhất định. Khi quét xong một hàng, nó lập tức chuyển sang hàng tiếp theo.

Quá trình này diễn ra cực kỳ nhanh, thường chỉ trong vài phần nghìn giây. Nhờ hiện tượng lưu ảnh trong mắt người, chúng ta không nhìn thấy việc các hàng sáng lần lượt, mà thấy hình ảnh hiển thị liên tục, liền mạch.

4.2. Chu kỳ quét và hiện tượng hiển thị liên tục

Chu kỳ quét là khoảng thời gian cần để mạch điều khiển đi qua toàn bộ các hàng pixel một lần. Khi chu kỳ này lặp lại hàng nghìn lần mỗi giây, hình ảnh sẽ được duy trì liên tục mà không xuất hiện nhấp nháy.

Nếu chu kỳ quét diễn ra chậm (tần số thấp), mắt người có thể nhận thấy sự gián đoạn, gây cảm giác mỏi hoặc nhấp nháy. Do đó, việc tăng tần số quét giúp rút ngắn chu kỳ quét, cải thiện đáng kể độ mượt và độ ổn định hình ảnh.

5. Các mức tần số quét phổ biến hiện nay

300Hz – 600Hz: mức cơ bản cho màn hình giá rẻ

Đây là dải tần số thường thấy ở các màn hình LED đời cũ hoặc giá thấp, thường dùng cho các bảng thông tin hoặc biển hiệu tĩnh. Ở mức này, hình ảnh có thể nhấp nháy khi quay video, và không phù hợp cho các ứng dụng hiển thị động.

1920Hz – 3840Hz: tiêu chuẩn cho màn hình LED quảng cáo chuyên nghiệp

Đây là mức tần số phổ biến nhất hiện nay, mang lại hình ảnh ổn định, không nhấp nháy và phù hợp cho hầu hết nhu cầu hiển thị video, sân khấu, hoặc quảng cáo ngoài trời.

7680Hz trở lên – thế hệ tần số quét siêu cao

Các dòng màn hình cao cấp hiện nay đã đạt đến tần số quét trên 7680Hz, thậm chí 9600Hz. Mức này đảm bảo hình ảnh hoàn toàn mượt, không có hiện tượng sọc hay flicker ngay cả khi quay bằng camera tốc độ cao.

6. Ảnh hưởng của tần số quét đến độ sáng và năng lượng tiêu thụ

6.1. Tần số quét cao có làm giảm độ sáng không?

Tần số quét cao không trực tiếp làm giảm độ sáng, mà vấn đề nằm ở hiệu suất dẫn dòng của chip LED và khả năng điều khiển của IC. Các hãng sản xuất hiện nay đã khắc phục điều này bằng công nghệ high-current drive (tăng dòng ngắn trong mỗi chu kỳ quét), giúp duy trì độ sáng cao ngay cả khi tần số quét vượt 3.840Hz.

6.2. Mối quan hệ giữa chu kỳ quét và điện năng tiêu thụ

Khi tăng tần số quét, số lần bật/tắt của các transistor điều khiển tăng lên. Mỗi lần bật/tắt đều tiêu tốn một phần năng lượng nhỏ, nên tần số quét càng cao thì công suất tiêu thụ tổng thể có thể tăng nhẹ. Tuy nhiên, mức tăng này thường không đáng kể so với tổng công suất chiếu sáng.

Trong khi đó, các công nghệ tối ưu mạch điều khiển hiện đại đã giúp hạn chế hao phí điện năng. Ví dụ, chip IC thế hệ mới của Novastar hay Macroblock có khả năng điều phối xung điện hiệu quả, giúp giảm tới 15–20% điện năng tiêu thụ so với các thế hệ trước, mà không làm ảnh hưởng đến tần số hay độ sáng.

6.3. Cân bằng giữa tần số, độ sáng và hiệu suất quang học

Một màn hình LED đạt hiệu suất tối ưu là khi tần số quét, độ sáng và hiệu suất quang học (lumen/watt) được cân bằng.

• Nếu tăng tần số quá cao mà không điều chỉnh dòng cấp, độ sáng giảm.
• Nếu tăng độ sáng mà không tối ưu mạch quét, hình ảnh dễ bị “flicker” hoặc “bóng mờ”.
  Giải pháp lý tưởng là sử dụng tần số quét 1.920Hz – 3.840Hz cho quảng cáo, và trên 7.680Hz cho sân khấu hoặc studio truyền hình, nơi camera quay với tốc độ khung hình cao.

7. Các công nghệ giúp nâng cao tần số quét

7.1. IC điều khiển tốc độ cao (High-speed Driver IC)

IC điều khiển là trung tâm kiểm soát tín hiệu cho từng hàng và cột LED. Các dòng IC tốc độ cao (như dòng MBI5252, ICN2153) có khả năng xử lý hàng triệu xung mỗi giây, giúp đạt tần số quét lên đến 7.680Hz mà vẫn giữ hình ảnh ổn định, không bị trễ.

7.2. Bộ xử lý video (Video Processor) tiên tiến

Video Processor đóng vai trò chuyển đổi tín hiệu từ nguồn phát (HDMI, DVI, SDI…) sang định dạng phù hợp với module LED. Bộ xử lý càng mạnh thì khả năng phân phối tín hiệu khung hình càng chính xác, đặc biệt quan trọng với các màn hình lớn, độ phân giải cao hoặc hiển thị nội dung động.

Những bộ xử lý cao cấp của Novastar, Colorlight hay Brompton có thể đồng bộ tần số quét giữa nguồn phát và màn hình, giúp hình ảnh không bị giật hoặc trễ khung.

7.3. Giao thức truyền tín hiệu tốc độ cao (Novastar, Colorlight…)

Hệ thống điều khiển LED hiện nay sử dụng giao thức truyền dữ liệu tốc độ cao, cho phép đồng bộ hàng chục triệu điểm ảnh mỗi giây. Công nghệ này giúp đảm bảo mỗi module LED nhận tín hiệu đồng bộ với độ trễ cực thấp, duy trì độ mượt và ổn định hình ảnh ngay cả khi tần số vượt 10.000Hz.

7.4. Công nghệ HDR và tối ưu làm tươi khung hình

Công nghệ HDR (High Dynamic Range) giúp màn hình hiển thị dải sáng rộng hơn và tái tạo màu sắc chính xác hơn. Khi kết hợp với tần số quét cao và tốc độ làm tươi lớn (refresh rate), hình ảnh trở nên sống động, giảm nhiễu và hiển thị chi tiết tốt trong môi trường ánh sáng mạnh.

Các hãng như Absen, Unilumin hay Leyard đã tích hợp HDR vào LED stage, đạt chất lượng hình ảnh tương đương màn hình TV chuyên dụng.

8. Tiêu chuẩn quốc tế về tần số quét màn hình LED

Tiêu chuẩn châu Âu (EN), Mỹ (UL), và TCVN

• EN 60950-1 (Châu Âu): quy định an toàn và giới hạn nhiễu điện từ cho thiết bị LED.
• UL 8750 (Mỹ): tiêu chuẩn về an toàn điện cho module LED và mạch điều khiển.
• TCVN 10887:2016 (Việt Nam): quy chuẩn về chất lượng chiếu sáng và độ ổn định hiển thị.

Các tiêu chuẩn này đều khuyến nghị tần số quét không dưới 1.920Hz cho thiết bị trình chiếu công cộng.

Ngưỡng tần số khuyến nghị tối thiểu theo từng mục đích sử dụng

Mục đích sử dụng	Tần số quét khuyến nghị
Màn hình LED trong nhà	≥ 1.920Hz
Màn hình quảng cáo ngoài trời	≥ 3.840Hz
Sân khấu, studio truyền hình	≥ 7.680Hz
Trình chiếu ảo, XR Stage	≥ 10.000Hz

Các yêu cầu kỹ thuật trong lắp đặt và kiểm định thực tế

Trong quá trình kiểm định, tần số quét được đo bằng oscilloscope hoặc camera chuyên dụng để xác định độ ổn định tín hiệu. Ngoài ra, kỹ sư cần kiểm tra sự đồng bộ giữa refresh rate và scan frequency, đảm bảo không có hiện tượng lệch pha hoặc chồng hình.

9. So sánh tần số quét giữa các loại màn hình LED

LED trong nhà vs LED ngoài trời

Màn hình LED trong nhà thường cần hình ảnh mịn và mượt, nên ưu tiên tần số quét cao (từ 1.920Hz trở lên). Trong khi đó, LED ngoài trời chủ yếu phục vụ quan sát từ xa, nên chỉ cần mức quét vừa phải, khoảng 1.000–3.000Hz.

LED quảng cáo vs LED sân khấu, trình chiếu

Màn hình LED sân khấu hoặc studio yêu cầu tương thích với thiết bị quay phim chuyên nghiệp, do đó phải đạt tần số siêu cao từ 7.680Hz trở lên. Còn màn hình quảng cáo chỉ cần đảm bảo hiển thị mượt và không nhấp nháy, mức 1.920–3.840Hz là đủ.

Màn hình LED trong nhà thờ, phòng họp, studio

Với các không gian kín, người xem ở khoảng cách gần, khuyến nghị tần số quét tối thiểu 3.840Hz để tránh mỏi mắt và đảm bảo trải nghiệm thị giác thoải mái.

10. Những yếu tố kỹ thuật ảnh hưởng đến tần số quét

Chất lượng nguồn điện và cáp tín hiệu

Nguồn điện không ổn định hoặc cáp truyền tín hiệu kém chất lượng có thể gây nhiễu xung, làm giảm tần số quét hiệu quả và gây hiện tượng nhấp nháy ngẫu nhiên trên màn hình.

Khả năng xử lý của card điều khiển

Card điều khiển (sending card/receiving card) quyết định khả năng đồng bộ tín hiệu giữa các module. Card thế hệ mới có thể xử lý lượng dữ liệu lớn hơn, giúp duy trì tần số quét cao mà không giảm hiệu năng.

Độ phân giải và kích thước màn hình

Màn hình càng lớn và độ phân giải càng cao thì số lượng điểm ảnh cần điều khiển càng nhiều. Nếu hệ thống không đủ mạnh, tần số quét tổng thể sẽ giảm, ảnh hưởng đến chất lượng hiển thị.

Nhiệt độ hoạt động và độ ổn định linh kiện

Khi nhiệt độ tăng cao, linh kiện điện tử (đặc biệt là IC và transistor) hoạt động kém ổn định, dẫn đến sai lệch chu kỳ quét. Vì vậy, cần thiết kế hệ thống tản nhiệt và kiểm soát môi trường làm việc tốt để duy trì tần số ổn định lâu dài.

11. Các lỗi thường gặp liên quan đến tần số quét

11.1. Màn hình nhấp nháy khi quay video

Đây là lỗi phổ biến nhất và cũng dễ nhận thấy nhất. Khi quay video bằng điện thoại, máy ảnh hoặc camera chuyên dụng, người dùng phát hiện màn hình LED bị sọc ngang, sọc chớp hoặc nhấp nháy liên tục, trong khi bằng mắt thường lại không thấy rõ hiện tượng này.

Nguyên nhân:

Hiện tượng này xảy ra khi tần số quét của màn hình không đồng bộ với tốc độ khung hình (frame rate) của thiết bị quay. Ví dụ:

• Màn hình LED hoạt động ở 1.000Hz, nhưng camera quay ở 30fps hoặc 60fps.
• Khi hai thông số này không “ăn khớp”, cảm biến của máy quay sẽ ghi lại từng phần sáng tối khác nhau trong mỗi chu kỳ quét, dẫn đến hiện tượng sọc và nhấp nháy.

Cách khắc phục:

• Tăng tần số quét của màn hình lên tối thiểu 1.920Hz hoặc 3.840Hz để tương thích với tốc độ khung hình phổ biến của máy quay (30–60fps).
• Nếu không thể thay đổi tần số, hãy điều chỉnh tốc độ màn trập (shutter speed) của camera về các giá trị tương thích, ví dụ 1/50s hoặc 1/100s.
• Với hệ thống LED sân khấu hoặc studio, nên đầu tư bộ xử lý video (video processor) có chức năng “anti-flicker”, giúp đồng bộ tần số giữa màn hình và thiết bị quay phim.

11.2. Hình ảnh bị giật, trễ khung

Một lỗi khác cũng thường gặp khi tần số quét không được tối ưu là hiện tượng hình ảnh bị giật hoặc trễ khung (frame lag). Điều này đặc biệt rõ khi hiển thị các video chuyển động nhanh, hoặc khi trình chiếu nội dung có tốc độ thay đổi hình ảnh cao.

Nguyên nhân:

• Tần số quét thấp (dưới 1.000Hz) khiến thời gian quét từng hàng pixel dài hơn, dẫn đến hình ảnh hiển thị không đồng thời, gây cảm giác giật.
• Bộ xử lý video yếu hoặc card điều khiển không đủ công suất khiến tín hiệu khung hình truyền đến LED bị trễ.
• Độ phân giải cao nhưng không nâng cấp băng thông tín hiệu, khiến dữ liệu bị nghẽn.

Cách khắc phục:

• Sử dụng card điều khiển hỗ trợ tần số quét cao (ví dụ Novastar A10s Plus, Colorlight 5A-75B…).
• Đảm bảo cáp tín hiệu (CAT6, HDMI, DVI) đạt tiêu chuẩn, không quá dài và không bị nhiễu điện từ.
• Bật chế độ frame synchronization trong phần mềm điều khiển để đồng bộ tín hiệu hình ảnh.
• Nếu cần hiển thị nội dung video chuyên nghiệp, nên cấu hình tần số quét tối thiểu 1.920Hz cho quảng cáo, và 3.840Hz – 7.680Hz cho sân khấu hoặc truyền hình.

11.3. Hiển thị sai màu khi tần số không đồng bộ

Nguyên nhân:

• Chu kỳ quét giữa các hàng LED không khớp, khiến dữ liệu màu RGB không được truyền đồng bộ.
• IC điều khiển lỗi hoặc hoạt động quá tải, khiến tín hiệu màu bị lệch pha.
• Card nhận (receiving card) không tương thích với loại module LED đang sử dụng.
• Trong một số trường hợp, tần số làm mới (refresh rate) quá thấp cũng khiến cảm nhận màu sắc bị sai, đặc biệt khi quay bằng máy ảnh.

Cách khắc phục:

• Đầu tiên, kiểm tra phần mềm cấu hình hiển thị (NovaLCT, LEDSet, Colorlight…) xem các tham số “Scan Type” và “Data Group” có khớp với module LED không.
• Cập nhật firmware cho IC và card điều khiển, đảm bảo tương thích với module LED đời mới.
• Nếu sử dụng màn hình cỡ lớn, nên đồng bộ hóa tín hiệu qua bộ xử lý trung tâm (controller hub) để tránh sai lệch màu giữa các cụm module.
• Đảm bảo tần số quét đạt tối thiểu 1.920Hz để tín hiệu màu được truyền đều và ổn định.

Các lỗi như nhấp nháy, giật hình, sai màu hay mỏi mắt khi xem lâu đều bắt nguồn từ việc tần số quét không phù hợp hoặc không đồng bộ với hệ thống hiển thị. Việc hiểu rõ nguyên lý hoạt động, chọn đúng card điều khiển, và thiết lập chuẩn tần số quét là yếu tố then chốt để đảm bảo hình ảnh mượt, màu chuẩn và trải nghiệm xem thoải mái.
