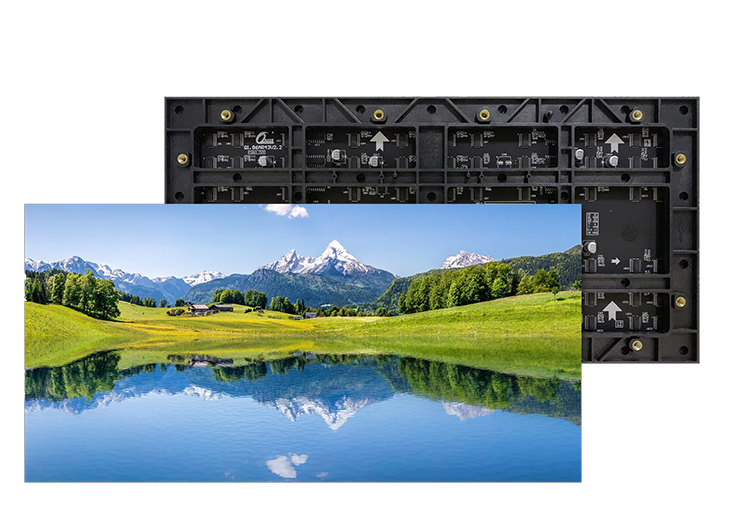

Màn Hình LED SMD – đặc điểm, cấu tạo, ưu nhược điểm

SMD là công nghệ then chốt giúp màn hình LED ngày càng trở nên mạnh mẽ, linh hoạt và dễ tiếp cận hơn với người dùng. Sự phát triển từ công nghệ LED truyền thống sang SMD không chỉ nâng cao chất lượng màn hình mà còn mở rộng khả năng ứng dụng của chúng trong nhiều lĩnh vực khác nhau. Công nghệ này mang lại những giải pháp tiên tiến, tiết kiệm chi phí, đồng thời đáp ứng nhu cầu ngày càng cao của thị trường về màn hình LED.

1. Định Nghĩa về SMD (Surface-Mount Device)

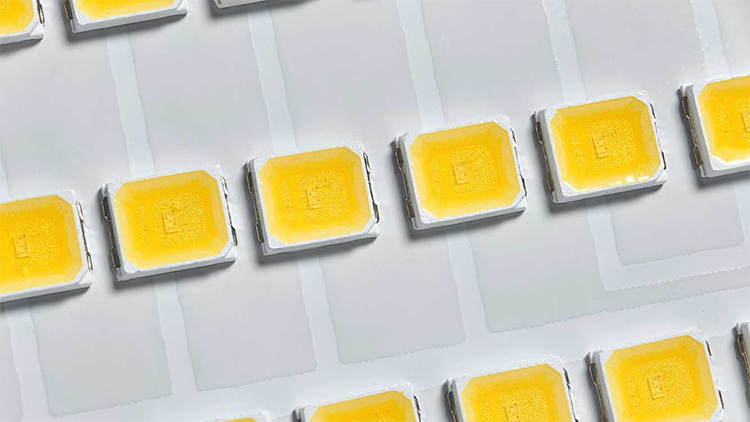

SMD là viết tắt của Surface Mount Device, nghĩa là Thiết bị gắn trên bề mặt. Đây là một loại linh kiện điện tử được thiết kế để gắn trực tiếp lên bề mặt của một bảng mạch in (PCB) thay vì được gắn vào các lỗ khoan trên bảng mạch như các linh kiện truyền thống.

Quy trình sản xuất màn hình LED sử dụng công nghệ SMD

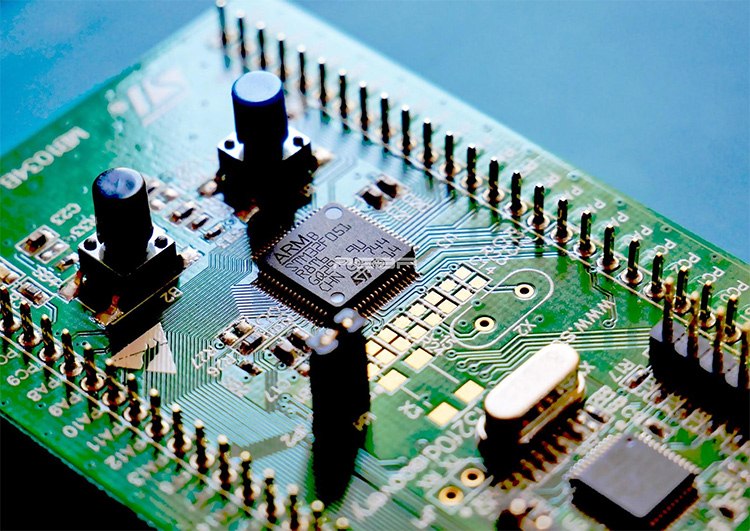

1/ Chuẩn bị bảng mạch in (PCB): PCB là nền tảng của màn hình LED, trên đó sẽ được gắn các chip LED.

2/ Gắn chip LED:

• Sắp xếp: Các chip LED màu đỏ, xanh lá và xanh dương được sắp xếp theo một trật tự nhất định trên PCB để tạo thành các điểm ảnh.
• Hàn: Sử dụng máy hàn tự động, các chip LED được gắn chặt lên bề mặt PCB. Quá trình này diễn ra rất nhanh và chính xác.

3/ Kết nối: Các chip LED được kết nối với nhau bằng các mạch điện nhỏ để tạo thành một mạng lưới. Mạng lưới này sẽ điều khiển cách thức các điểm ảnh sáng lên và tạo ra hình ảnh.

4/ Kiểm tra và lắp ráp: Sau khi hoàn thành quá trình gắn chip, màn hình sẽ được kiểm tra kỹ lưỡng để đảm bảo chất lượng. Cuối cùng, các màn hình LED sẽ được lắp ráp thành các module lớn hơn và được đưa vào sử dụng.
Tại sao hiện nay  loại màn hình LED SMD ngày càng trở nên phổ biến?

• Kích thước nhỏ gọn và linh hoạt: Các chip LED SMD có kích thước nhỏ và mỏng, giúp màn hình LED có thể được sản xuất mỏng nhẹ hơn, tiết kiệm không gian và dễ dàng lắp đặt.
• Tiết kiệm chi phí: Do việc gắn linh kiện trực tiếp lên bề mặt PCB, việc sản xuất màn hình LED SMD trở nên hiệu quả và tiết kiệm chi phí hơn so với các phương pháp truyền thống.
• Chất lượng hình ảnh vượt trội: Màn hình LED SMD có khả năng hiển thị màu sắc sắc nét và rõ ràng nhờ vào sự kết hợp của ba chip LED (RGB) tại mỗi pixel.
• Tiết kiệm năng lượng: So với các loại màn hình khác, màn hình LED SMD tiêu thụ ít năng lượng hơn, đặc biệt là trong các ứng dụng ngoài trời với điều kiện ánh sáng mạnh.
• Độ bền và tuổi thọ cao: Công nghệ SMD mang lại sự bền bỉ cao hơn và tuổi thọ dài lâu nhờ vào khả năng chống chịu các yếu tố môi trường khắc nghiệt, như nắng, mưa, bụi bẩn.

Tìm hiểu thêm: Chết điểm ảnh màn hình LED: cách phát hiện và khắc phục

2. Lịch sử phát triển của công nghệ LED SMD

Trước khi có công nghệ SMD, màn hình LED sử dụng các bóng đèn LED dạng bóng (bulb-style LEDs), với các LED được hàn qua các lỗ trên bảng mạch. Mặc dù mang lại hiệu quả chiếu sáng tốt, nhưng công nghệ này hạn chế về mặt thiết kế và không thể tạo ra các màn hình mỏng nhẹ.

Công nghệ SMD được phát triển để thay thế phương pháp hàn qua lỗ, giúp giảm thiểu chi phí sản xuất và cải thiện độ chính xác khi gắn các linh kiện điện tử. SMD giúp các màn hình LED có thể làm việc hiệu quả hơn, đồng thời tăng khả năng linh hoạt trong việc tạo ra các kích thước và hình dạng khác nhau của màn hình.
Các bước tiến trong công nghệ LED SMD qua các năm

• Thập niên 1990: Công nghệ LED bắt đầu được ứng dụng rộng rãi trong các bảng quảng cáo ngoài trời. Tuy nhiên, các màn hình LED lúc này còn rất thô và không linh hoạt, chủ yếu là LED dạng bóng lớn.
• Đầu thập niên 2000: Công nghệ SMD được phát triển mạnh mẽ, giúp các màn hình LED trở nên mỏng hơn và có thể tạo ra các màn hình đa màu sắc sắc nét hơn. Các màn hình LED SMD bắt đầu được ứng dụng trong các sân vận động, các quảng cáo ngoài trời, và các bảng hiển thị giao thông.
• Thập niên 2010 và sau này: Công nghệ LED SMD đã trở thành chuẩn mực trong ngành công nghiệp màn hình, với các màn hình có độ phân giải cao (HD, 4K) và khả năng hiển thị các video và hình ảnh sống động, sắc nét hơn bao giờ hết. Các cải tiến mới cũng bao gồm khả năng uốn cong màn hình, tạo ra các hình dạng độc đáo cho các ứng dụng sáng tạo.
• Hiện tại: Công nghệ SMD đã có những cải tiến mạnh mẽ về hiệu suất và độ bền, đồng thời được áp dụng trong nhiều lĩnh vực, từ quảng cáo ngoài trời, sân khấu, sự kiện, cho đến việc hiển thị trong các không gian lớn như sân vận động, công viên giải trí, và các hội nghị doanh nghiệp.

3. Cấu tạo và nguyên lý hoạt động của màn hình LED LED SMD

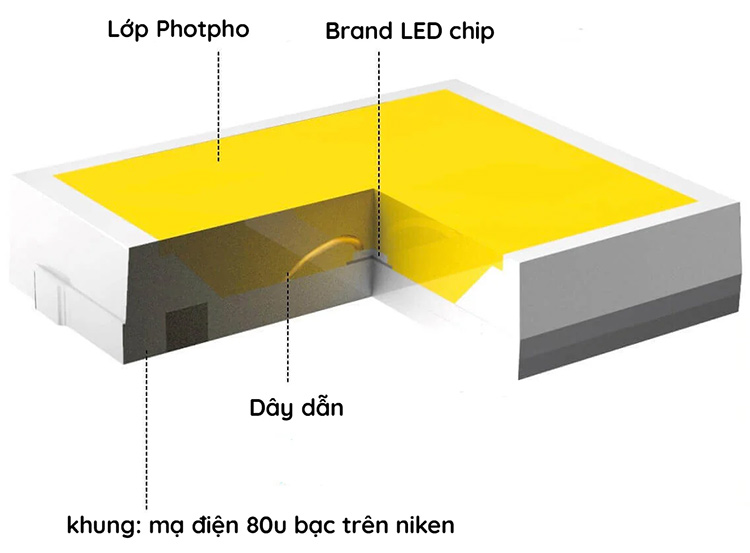

3.1. Cấu trúc của màn hình LED SMD

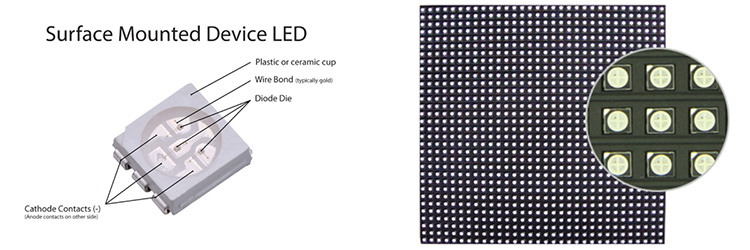

Màn hình LED SMD (Surface-Mount Device) được cấu tạo từ các linh kiện LED được gắn trực tiếp lên bề mặt của bảng mạch in (PCB), không giống như các công nghệ LED cũ, nơi các linh kiện được hàn qua các lỗ trên mạch. Cấu trúc này giúp giảm kích thước màn hình và làm cho việc sản xuất trở nên hiệu quả hơn.

Cách các chip LED R (Đỏ), G (Xanh lá), B (Xanh dương) được lắp trên mạch in PCB:

• Chip LED R (Đỏ), G (Xanh lá) và B (Xanh dương) là ba thành phần cơ bản tạo nên một pixel (điểm ảnh) của màn hình LED. Mỗi chip LED này được gắn trực tiếp lên bảng mạch in (PCB) thông qua phương pháp gắn bề mặt, hay còn gọi là SMT (Surface Mount Technology).
• Các chip LED này được thiết kế rất nhỏ gọn, có thể nằm gần nhau trên một mạch in, giúp màn hình có độ phân giải cao và hiển thị màu sắc chính xác.

Cấu tạo chi tiết của một pixel LED trong màn hình SMD:

• Mỗi pixel trong màn hình LED SMD là sự kết hợp của ba chip LED cơ bản: Đỏ (R), Xanh lá (G), và Xanh dương (B). Các chip này cùng hoạt động với nhau để tạo ra mọi màu sắc mà mắt người có thể nhìn thấy.
• Mỗi pixel này có thể phát sáng với độ sáng khác nhau, từ đó kết hợp lại thành các hình ảnh hoặc video mà người xem nhìn thấy.
• Mỗi chip LED này có kích thước rất nhỏ và được lắp đặt rất gần nhau trên PCB, điều này giúp màn hình có độ sắc nét cao và có thể hiển thị các chi tiết tinh tế.

3.2. Nguyên lý hoạt động

Công nghệ SMD hoạt động dựa trên nguyên lý sáng tạo hình ảnh và màu sắc từ ba màu cơ bản: đỏ, xanh lá và xanh dương. Những màu này khi kết hợp với nhau theo tỷ lệ khác nhau có thể tạo ra hàng triệu màu sắc khác nhau, giúp màn hình LED hiển thị hình ảnh sống động, chân thật.

Cách mà công nghệ SMD phát sáng và tạo ra hình ảnh, màu sắc trên màn hình:

• Phát sáng: Khi dòng điện chạy qua các chip LED (R, G, B), mỗi chip LED sẽ phát sáng. Đặc tính của mỗi màu là khác nhau về bước sóng, tạo ra màu đỏ, xanh lá và xanh dương.
• Tạo ra màu sắc: Ba màu cơ bản này có thể kết hợp lại với nhau để tạo ra các màu sắc khác. Ví dụ, nếu chip LED đỏ và xanh lá cùng phát sáng ở cường độ cao, chúng sẽ tạo ra màu vàng. Các màu khác được tạo ra nhờ sự kết hợp tỷ lệ khác nhau giữa ba màu cơ bản.
• Tạo ra hình ảnh: Màn hình LED SMD gồm hàng triệu pixel nhỏ, mỗi pixel là sự kết hợp của ba chip LED. Khi các pixel này sáng lên theo một mẫu nhất định, mắt người sẽ nhìn thấy một hình ảnh hoặc video.

Các yếu tố ảnh hưởng đến chất lượng hình ảnh và hiệu suất của màn hình SMD:

• Độ phân giải: Độ phân giải của màn hình LED SMD phụ thuộc vào số lượng pixel trên mỗi đơn vị diện tích (thường được đo bằng pixel/m²). Độ phân giải cao giúp màn hình hiển thị hình ảnh sắc nét và chi tiết hơn.
• Độ sáng (Brightness): Màn hình LED SMD có khả năng điều chỉnh độ sáng tùy theo môi trường sử dụng. Độ sáng quá thấp sẽ làm giảm khả năng nhìn thấy hình ảnh, trong khi độ sáng quá cao có thể gây khó chịu cho người xem.
• Góc nhìn: Góc nhìn của màn hình SMD có thể ảnh hưởng đến chất lượng hình ảnh. Nếu góc nhìn hẹp, người xem từ các góc lệch sẽ không nhìn thấy được hình ảnh rõ nét, trong khi màn hình có góc nhìn rộng sẽ giúp người xem thấy hình ảnh sắc nét dù đứng ở bất kỳ vị trí nào.
• Màu sắc và độ chính xác của màu: Màu sắc được tạo ra từ sự kết hợp của ba màu cơ bản R, G, B. Tuy nhiên, chất lượng của từng chip LED, cùng với khả năng điều khiển độ sáng của từng pixel, sẽ ảnh hưởng đến độ chính xác và độ sống động của màu sắc.
• Tốc độ làm tươi (Refresh rate): Tốc độ làm tươi của màn hình SMD quyết định đến sự mượt mà trong việc hiển thị hình ảnh động, đặc biệt là trong các ứng dụng như quảng cáo video, sự kiện thể thao. Tốc độ làm tươi cao giúp giảm hiện tượng nhòe hình khi có các chuyển động nhanh.
• Hiệu suất năng lượng: Màn hình LED SMD thường tiết kiệm năng lượng hơn so với các công nghệ khác, nhưng việc điều chỉnh hiệu suất năng lượng (tối ưu hóa độ sáng và độ tương phản) cũng ảnh hưởng đến chất lượng hình ảnh và chi phí vận hành.

4. Ưu – nhược điểm của màn hình LED SMD

4.1. Ưu điểm của màn hình LED SMD

Dễ dàng lắp đặt và vận chuyển:

• Công nghệ SMD sử dụng các chip LED nhỏ gắn trực tiếp lên bảng mạch in (PCB), giúp giảm kích thước và trọng lượng tổng thể.
• Không cần các linh kiện cồng kềnh hoặc hệ thống làm mát phức tạp, màn hình được thiết kế mỏng, nhẹ, phù hợp cho việc vận chuyển và lắp đặt trong không gian nhỏ hoặc khó tiếp cận.

Linh hoạt trong ứng dụng:

• Trọng lượng nhẹ giúp tiết kiệm chi phí vận chuyển.
• Dễ dàng sử dụng tại nhiều vị trí khác nhau như quảng cáo ngoài trời, sự kiện, hội nghị hoặc không gian sáng tạo.

Chịu được môi trường khắc nghiệt:

• Chuẩn bảo vệ IP cao (chống nước, chống bụi), phù hợp sử dụng ngoài trời dưới điều kiện mưa, nắng, và bụi bẩn.
• Lớp phủ bảo vệ giúp chống ăn mòn từ môi trường khắc nghiệt như nắng nóng hay vùng biển mặn.

Hiển thị rõ ràng:

• Độ sáng cao, dễ dàng hiển thị dưới ánh sáng mặt trời trực tiếp.
• Phù hợp với nhiều môi trường từ trong nhà (hội nghị, trung tâm thương mại) đến ngoài trời (sân vận động, biển quảng cáo).

Tính linh hoạt và tùy chỉnh cao

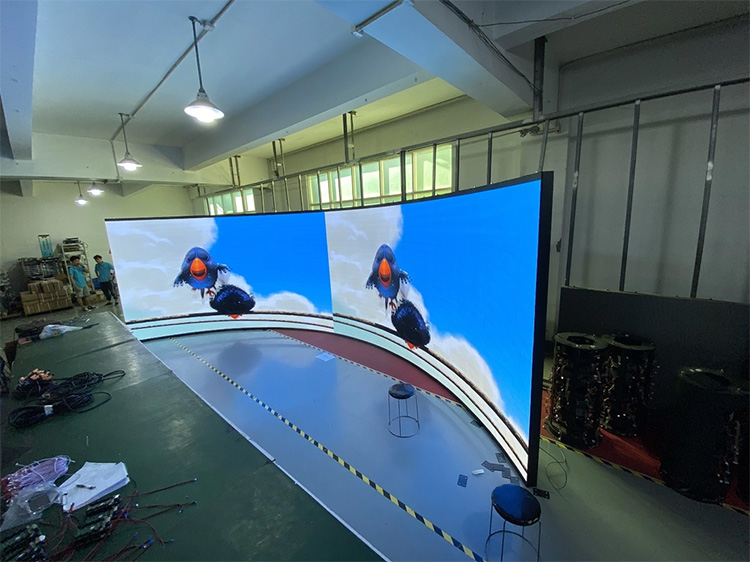

• Màn hình LED SMD có thể uốn cong hoặc tùy chỉnh theo các bề mặt không đều như sân khấu, sân vận động hoặc biển quảng cáo đặc biệt.
• Khả năng ghép nối các tấm LED tạo bề mặt lớn liền mạch với chất lượng hình ảnh cao.
• Dễ dàng điều chỉnh kích thước và góc nhìn để đáp ứng yêu cầu thiết kế.

Tiết kiệm năng lượng:

Tiêu thụ điện năng thấp hơn các loại màn hình khác như LCD, CRT nhưng vẫn duy trì độ sáng và độ tương phản cao.

Ít sinh nhiệt, giảm nhu cầu sử dụng hệ thống làm mát.

Chi phí vận hành và bảo trì thấp:

• Tuổi thọ cao từ 50,000 đến 100,000 giờ, giúp giảm tần suất thay thế.
• Linh kiện nhỏ gọn, dễ bảo trì hoặc thay thế riêng lẻ, tiết kiệm chi phí dài hạn.

4.2. Nhược điểm của màn hình LED SMD

Độ bền thấp hơn trong môi trường khắc nghiệt kéo dài:

Dù có chuẩn bảo vệ IP cao, việc tiếp xúc liên tục với môi trường khắc nghiệt như mưa axit, bụi mịn hoặc nhiệt độ quá cao có thể làm giảm tuổi thọ của màn hình.

Hạn chế về độ phân giải khi sử dụng trong các màn hình lớn:

Khoảng cách giữa các chip LED (pixel pitch) của công nghệ SMD lớn hơn so với các công nghệ tiên tiến như COB, dẫn đến độ phân giải thấp hơn ở kích thước màn hình lớn.

Chi phí đầu tư ban đầu cao:

Mặc dù tiết kiệm chi phí vận hành, giá thành lắp đặt ban đầu của màn hình LED SMD thường cao hơn so với các công nghệ truyền thống như LCD hoặc máy chiếu.

Khó sửa chữa đối với sự cố lớn:

Khi có vấn đề nghiêm trọng xảy ra (ví dụ: hỏng bảng mạch), việc sửa chữa toàn bộ hệ thống có thể phức tạp và tốn kém hơn.

Màn hình LED SMD nổi bật với kích thước nhỏ gọn, linh hoạt trong thiết kế, khả năng hoạt động trong nhiều môi trường, và hiệu quả kinh tế cao. Tuy nhiên, chúng vẫn tồn tại một số hạn chế như độ phân giải chưa tối ưu cho màn hình lớn, chi phí đầu tư cao và độ bền bị ảnh hưởng nếu tiếp xúc lâu dài với môi trường khắc nghiệt. Đây là giải pháp phù hợp cho nhiều ứng dụng hiện đại nhưng cần được xem xét kỹ lưỡng tùy theo nhu cầu cụ thể.
