Chế độ quét màn hình LED là gì? Có mấy chế đọ quét

Màn hình LED đang ngày càng trở nên phổ biến nhờ vào những cải tiến về công nghệ, độ sáng và khả năng hiển thị. Hiểu rõ về các chế độ quét và cấu hình của màn hình sẽ giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu sử dụng của mình.

1. Chế độ quét màn hình LED là gì?

Chế độ quét là cách mà màn hình LED làm sáng các điểm ảnh để hiển thị hình ảnh hoặc video. Điều này xác định thứ tự và cách thức mà từng điểm ảnh được bật lên hoặc tắt đi. Các chế độ quét khác nhau có thể áp dụng cho màn hình LED, như quét toàn màn hình (full screen) hoặc quét theo khung (frame).

2. Các phương pháp điều khiển màn hình LED

Hiện tại, có hai phương pháp điều khiển chính cho màn hình LED: quét tĩnh và quét động. Mỗi phương pháp có các đặc điểm, ưu nhược điểm và ứng dụng riêng.

2.1. Quét tĩnh

1/ Quét tĩnh thực:

Đặc điểm: Mỗi pixel LED được điều khiển độc lập, có nghĩa là mỗi đèn LED có thể phát sáng một cách riêng biệt.

Ưu điểm:

• Hình ảnh hiển thị sắc nét, chất lượng tốt hơn.
• Độ ổn định cao, ít gặp sự cố về hiển thị.

Nhược điểm:

• Chi phí cao do cần nhiều bộ điều khiển và mạch điện phức tạp hơn.

2/ Quét tĩnh ảo:

Đặc điểm: Sử dụng thuật toán để điều khiển nhiều pixel liền kề, cho phép hiển thị hình ảnh mà không cần phải sử dụng mỗi pixel một cách độc lập.

Ưu điểm:

• Giảm chi phí lắp đặt và bảo trì.
• Tiết kiệm năng lượng hơn so với quét tĩnh thực.

Nhược điểm:

• Độ sáng có thể không đạt yêu cầu vì không phải tất cả các pixel đều được chiếu sáng cùng lúc.

2.2. Quét động

1/ Quét động thực:

Đặc điểm: Điều khiển pixel theo cột, tức là các pixel trong cùng một cột sẽ được bật hoặc tắt đồng thời.

Ưu điểm:

• Chi phí thấp hơn vì yêu cầu ít LED và bộ điều khiển hơn.

Nhược điểm:

• Chất lượng hiển thị thấp hơn so với quét tĩnh, vì pixel không được điều khiển độc lập.

Quét động ảo:

Đặc điểm: Sử dụng thuật toán để tăng độ phân giải hiển thị mà không cần nhiều LED. Thực tế, nó có thể làm cho màn hình hiển thị nhiều hình ảnh hơn với ít pixel hơn.

Ưu điểm:

• Giúp tiết kiệm chi phí và tài nguyên, đồng thời tăng cường khả năng hiển thị.

Nhược điểm:

• Chất lượng hình ảnh có thể không ổn định, phụ thuộc vào hiệu quả của thuật toán được sử dụng.

3. Các chế độ quét của màn hình LED

Các loại màn hình LED thường gặp có thể phân loại theo chế độ quét như sau:

• Màn hình LED đơn sắc và đôi sắc trong nhà: Thường sử dụng chế độ quét 1/16.
• Màn hình LED full color trong nhà: Thường sử dụng chế độ quét 1/8.
• Màn hình LED đơn sắc và đôi sắc ngoài trời: Thường sử dụng chế độ quét 1/4.
• Màn hình LED full color ngoài trời: Thường được điều khiển bằng chế độ quét tĩnh (static scan).

Để phân biệt các chế độ quét của màn hình LED, có thể dựa vào số lượng LED và số lượng IC điều khiển (thường là IC 74HC595) trong một module LED. Dưới đây là cách tính và minh họa rõ hơn:

Cách tính chế độ quét:

1. Đếm số lượng LED: Xác định tổng số lượng LED có trong một module LED.
2. Đếm số lượng IC điều khiển: Xác định số lượng IC điều khiển mà module sử dụng. Mỗi IC 74HC595 có thể điều khiển 8 LED.
3. Áp dụng công thức: Tính số lượng LED chia cho số lượng IC điều khiển, sau đó chia tiếp cho 8.

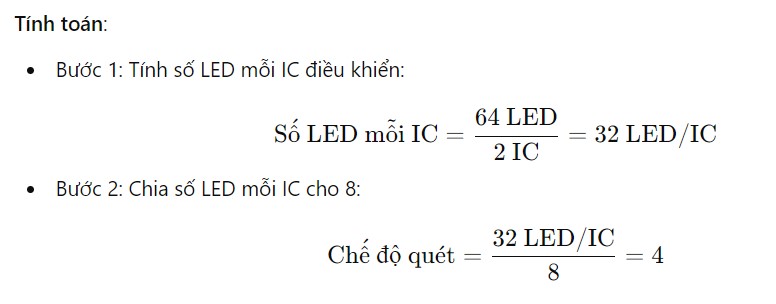

Ví dụ:

Giả sử có một module LED như sau:

• Số lượng LED: 64 LED
• Số lượng IC điều khiển: 2 IC 74HC595

Kết quả: Màn hình này đang sử dụng chế độ quét 1/4 (1/4 scan), vì nó có thể điều khiển 32 LED cho mỗi IC điều khiển, tương ứng với việc sử dụng 4 nhóm LED (32/8 = 4).

Hầu hết các loại màn hình LED hiện nay có thể sử dụng chế độ quét 1/4, đặc biệt là trong các ứng dụng không yêu cầu độ sáng tối đa. Tuy nhiên, các màn hình LED khác cũng có thể sử dụng chế độ quét khác như 1/2 hoặc 1/8 tùy thuộc vào yêu cầu hiển thị và môi trường sử dụng.

4. Tác động của chế độ quét với màn hình LED

4.1. Chất lượng hiển thị

Ảnh hưởng của chế độ quét đến độ sáng, độ tương phản và độ phân giải: Chế độ quét có thể tác động mạnh đến chất lượng hiển thị của màn hình LED. Ví dụ, chế độ quét động thường yêu cầu độ sáng cao hơn để đảm bảo hình ảnh không bị mờ nhòe khi chuyển động, trong khi quét tĩnh có thể hoạt động hiệu quả ở độ sáng thấp hơn. Độ tương phản cũng bị ảnh hưởng bởi chế độ quét: chế độ quét động có thể giúp nâng cao độ tương phản trong các cảnh nhanh, tạo ra hình ảnh sắc nét hơn . Độ phân giải là một yếu tố quan trọng khác; chế độ quét tỷ lệ có thể tối ưu hóa việc hiển thị hình ảnh có độ phân giải cao, mang đến trải nghiệm rõ nét hơn cho người xem.

Cách chế độ quét ảnh hưởng đến trải nghiệm người xem: Độ mượt mà trong hình ảnh động rất quan trọng, đặc biệt là trong các ứng dụng như quảng cáo video hoặc sự kiện thể thao. Chế độ quét động cho phép màn hình LED cập nhật hình ảnh nhanh chóng và liên tục, làm cho chuyển động trở nên mượt mà hơn. Điều này không chỉ cải thiện trải nghiệm người xem mà còn giúp thu hút sự chú ý hơn trong các không gian công cộng .

4.2. Hiệu suất và tiêu thụ năng lượng

Mối liên hệ giữa chế độ quét và hiệu suất năng lượng: Chế độ quét không chỉ ảnh hưởng đến chất lượng hình ảnh mà còn tác động đến hiệu suất năng lượng của màn hình LED. Các chế độ quét động thường tiêu tốn nhiều năng lượng hơn so với quét tĩnh, do yêu cầu xử lý nhiều dữ liệu hình ảnh hơn và độ sáng cao hơn. Tuy nhiên, chế độ quét tỷ lệ có thể tối ưu hóa việc sử dụng năng lượng bằng cách điều chỉnh mức tiêu thụ dựa trên nội dung trình chiếu .

So sánh tiêu thụ năng lượng giữa các chế độ quét khác nhau: Một nghiên cứu cho thấy rằng việc sử dụng chế độ quét tĩnh có thể giảm 30-50% mức tiêu thụ năng lượng so với chế độ quét động, tùy thuộc vào nội dung và điều kiện ánh sáng . Điều này là lý do nhiều ứng dụng quảng cáo ngoài trời ưu tiên sử dụng chế độ quét tĩnh cho các nội dung không thay đổi thường xuyên.

4.3. Ảnh hưởng đến tuổi thọ và bảo trì

Chế độ quét nào giúp gia tăng tuổi thọ màn hình LED?: Chế độ quét tĩnh có thể kéo dài tuổi thọ của màn hình LED, vì việc giảm tần suất thay đổi hình ảnh làm giảm mức độ căng thẳng cho các điểm ảnh. Ngược lại, chế độ quét động có thể làm giảm tuổi thọ của màn hình do yêu cầu xử lý liên tục và độ sáng cao .

Lời khuyên bảo trì màn hình LED dựa trên chế độ quét: Đối với màn hình sử dụng chế độ quét động, việc bảo trì định kỳ là rất quan trọng để đảm bảo hiệu suất ổn định và kéo dài tuổi thọ. Người dùng nên kiểm tra và điều chỉnh độ sáng, độ tương phản cũng như thực hiện làm sạch màn hình thường xuyên để tránh bụi bẩn ảnh hưởng đến chất lượng hiển thị . Với màn hình quét tĩnh, người dùng có thể áp dụng lịch bảo trì linh hoạt hơn, nhưng vẫn cần kiểm tra định kỳ để đảm bảo các điểm ảnh hoạt động bình thường.

5. Phân biệt chế độ quét và tần số quét

Chế độ quét và tần số quét là hai khái niệm dễ nhầm lẫn trong công nghệ màn hình LED nhưng lại có ý nghĩa và tác động khác nhau đến chất lượng hiển thị. Chế độ quét tập trung vào cách bật tắt các pixel để hiển thị hình ảnh, tần số quét lại là tốc độ làm mới hình ảnh, cải thiện trải nghiệm thị giác.

Chế độ quét (Scanning Mode) là phương pháp điều khiển các pixel trên màn hình, ảnh hưởng đến cách pixel bật tắt để tạo hình ảnh. Chế độ quét có thể là quét tĩnh hoặc quét động, với tỷ lệ như 1/2, 1/4, 1/8, quyết định số pixel được điều khiển đồng thời trên màn hình. Chế độ quét ảnh hưởng đến độ sáng và độ chi tiết: quét tĩnh hiển thị rõ nét hơn nhưng tốn kém, trong khi quét động tiết kiệm chi phí nhưng giảm chất lượng hiển thị.

Ngược lại, tần số quét (Refresh Rate) là số lần màn hình cập nhật hình ảnh mỗi giây (đo bằng Hz), ảnh hưởng đến độ mượt mà của hình ảnh, đặc biệt quan trọng với video hoặc nội dung có chuyển động nhanh. Tần số quét càng cao, hình ảnh càng ổn định, giảm nhấp nháy và giảm mỏi mắt cho người xem.
