Tấm nền IPS là gì? Cấu trúc kỹ thuật của tấm nền IPS

Một trong những yếu tố quan trọng quyết định chất lượng hiển thị của màn hình hiện đại chính là công nghệ tấm nền. Trong số các công nghệ LCD phổ biến hiện nay, IPS được đánh giá cao nhờ khả năng hiển thị màu sắc chính xác và góc nhìn rộng. Vậy tấm nền IPS là gì, hoạt động ra sao và vì sao nó được sử dụng rộng rãi trên màn hình máy tính, TV và hệ thống hiển thị chuyên dụng? Bài viết dưới đây sẽ giúp bạn hiểu rõ về công nghệ này từ cấu trúc kỹ thuật đến ứng dụng thực tế.

2. Tấm nền IPS là gì?

2.1 Định nghĩa công nghệ IPS

IPS (In-Plane Switching) là một công nghệ tấm nền LCD được phát triển nhằm cải thiện hạn chế về góc nhìn và màu sắc của các công nghệ LCD truyền thống. Công nghệ này được hãng Hitachi giới thiệu lần đầu vào năm 1996 và sau đó được nhiều hãng sản xuất màn hình như LG Display, AU Optronics và BOE phát triển rộng rãi.

Trong hệ thống hiển thị LCD, tấm nền IPS thuộc nhóm TFT-LCD (Thin Film Transistor LCD), tức là sử dụng transistor màng mỏng để điều khiển từng điểm ảnh. Điểm đặc biệt của IPS nằm ở cách sắp xếp điện cực và hướng chuyển động của tinh thể lỏng.

Ở các tấm nền LCD truyền thống như TN, tinh thể lỏng thay đổi trạng thái theo chiều vuông góc với bề mặt màn hình, khiến ánh sáng phân cực bị biến dạng khi người xem nhìn từ các góc khác nhau. Trong khi đó, IPS cho phép các tinh thể lỏng xoay song song với bề mặt tấm nền, giúp ánh sáng truyền qua lớp lọc màu ổn định hơn.

Nhờ cơ chế này, màn hình IPS có thể đạt góc nhìn rộng lên đến khoảng 178° theo cả chiều ngang và dọc, đồng thời duy trì độ chính xác màu cao. Đây là lý do vì sao IPS thường được sử dụng trong các màn hình chuyên về đồ họa, thiết kế, dựng phim hoặc hệ thống hiển thị quảng cáo.

Nếu muốn hiểu rõ hơn về cấu trúc tổng thể của màn hình tinh thể lỏng, bạn có thể tham khảo thêm bài viết Màn hình LCD là gì.

2.2 Cấu trúc kỹ thuật của tấm nền IPS

Một màn hình LCD sử dụng tấm nền IPS vẫn giữ cấu trúc cơ bản của hệ thống LCD tiêu chuẩn, bao gồm nhiều lớp vật liệu khác nhau. Tuy nhiên, cách bố trí điện cực và hướng sắp xếp tinh thể lỏng có sự khác biệt rõ rệt.

Các lớp chính của màn hình IPS bao gồm:

• Lớp đèn nền (Backlight): thường sử dụng LED trắng để cung cấp nguồn ánh sáng nền cho toàn bộ màn hình.
• Lớp tấm phân cực: điều khiển hướng phân cực của ánh sáng đi vào lớp tinh thể lỏng.
• Lớp tinh thể lỏng (Liquid Crystal Layer): nơi các phân tử tinh thể lỏng thay đổi trạng thái dưới tác động của điện trường.
• Lớp điện cực điều khiển: trong IPS, hai điện cực được đặt trên cùng một mặt phẳng của tấm nền.
• Lớp lọc màu (Color Filter): chia điểm ảnh thành ba subpixel đỏ, xanh lá và xanh dương.
• Lớp kính bảo vệ và tấm phân cực phía trước.

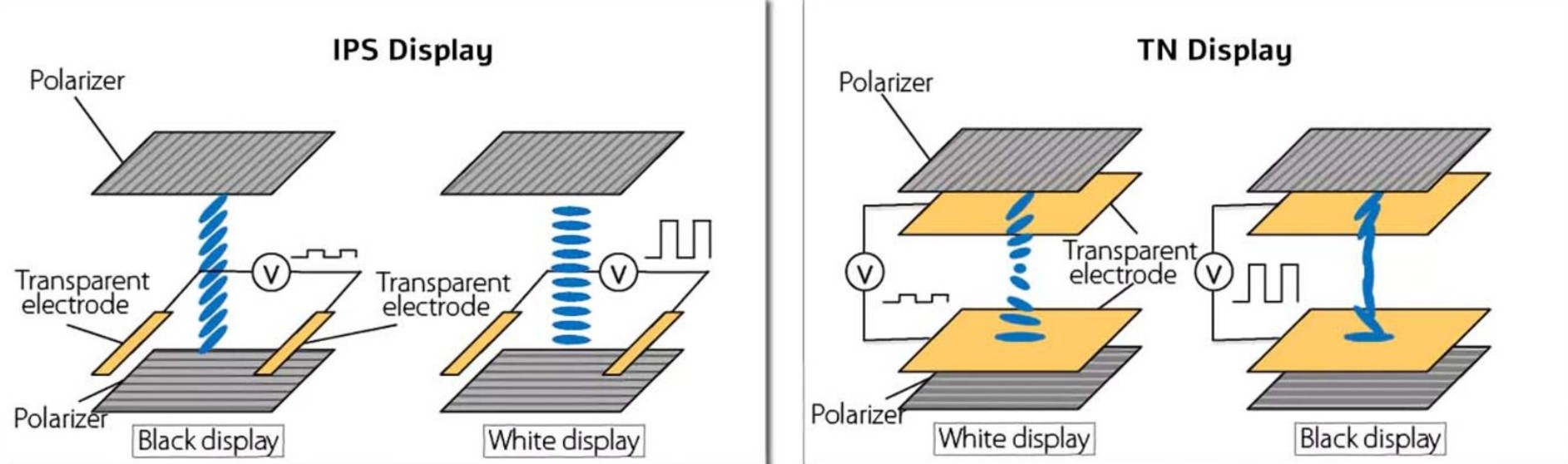

Sự khác biệt quan trọng của IPS so với cấu trúc LCD TN nằm ở vị trí của điện cực điều khiển. Trong công nghệ TN, điện cực nằm ở hai mặt khác nhau của lớp tinh thể lỏng, khiến các phân tử xoay theo trục dọc. Ngược lại, IPS đặt điện cực trên cùng một mặt phẳng nên các tinh thể lỏng xoay theo phương ngang.

Nhờ thiết kế này, ánh sáng đi qua lớp tinh thể lỏng có độ ổn định cao hơn, hạn chế hiện tượng biến màu khi người xem thay đổi góc nhìn.

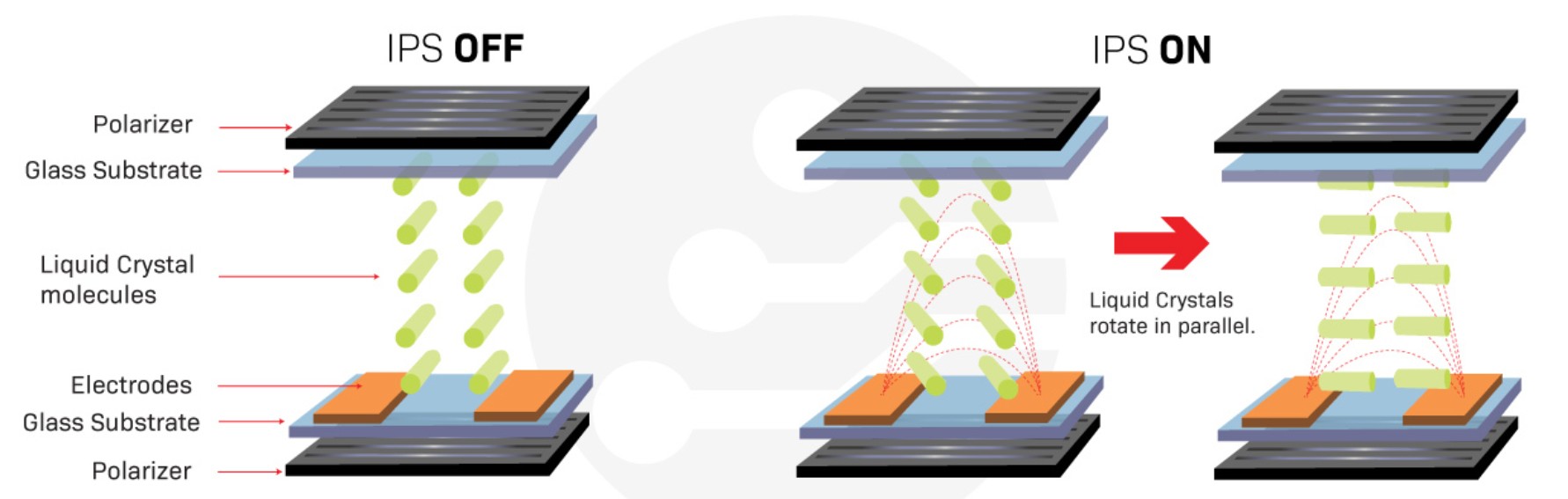

2.3 Nguyên lý xoay tinh thể lỏng trong IPS

Trong trạng thái ban đầu khi không có điện áp, các phân tử tinh thể lỏng trong tấm nền IPS được sắp xếp song song với bề mặt màn hình.

Khi dòng điện được cấp vào các điện cực TFT, điện trường tạo ra sẽ khiến các phân tử tinh thể lỏng xoay ngang trong cùng một mặt phẳng. Quá trình xoay này làm thay đổi mức độ phân cực của ánh sáng đi qua lớp tinh thể lỏng.

Quá trình hiển thị hình ảnh của IPS diễn ra theo các bước cơ bản:

• Đèn nền phát ra ánh sáng trắng.
• Ánh sáng đi qua lớp phân cực đầu tiên.
• Tinh thể lỏng xoay theo điện trường để điều chỉnh cường độ ánh sáng.
• Ánh sáng đi qua bộ lọc màu RGB.
• Kết hợp các subpixel tạo thành màu sắc của điểm ảnh.

Cơ chế xoay ngang giúp ánh sáng phân bố đều hơn trên toàn bộ điểm ảnh. Điều này mang lại ba lợi ích quan trọng:

• Màu sắc ổn định hơn khi thay đổi góc nhìn.
• Giảm hiện tượng đảo màu.
• Độ chính xác màu cao hơn so với TN.

Nhờ nguyên lý hoạt động này, IPS trở thành một trong những công nghệ tấm nền được sử dụng phổ biến nhất trong các màn hình hiển thị hiện nay.

3. Lịch sử phát triển của công nghệ IPS

3.1 Nguồn gốc ra đời của IPS

Trước khi IPS xuất hiện, công nghệ TN (Twisted Nematic) gần như chiếm ưu thế trong thị trường màn hình LCD. Tuy nhiên, TN có hai hạn chế lớn:

• Góc nhìn hẹp (khoảng 140°).
• Màu sắc thay đổi mạnh khi nhìn lệch góc.

Để giải quyết vấn đề này, các kỹ sư của Hitachi đã phát triển công nghệ In-Plane Switching vào năm 1996. Mục tiêu của IPS là cải thiện khả năng hiển thị màu sắc và góc nhìn mà không làm thay đổi hoàn toàn cấu trúc của màn hình LCD.

Sau khi ra mắt, IPS nhanh chóng được các hãng sản xuất màn hình lớn thương mại hóa. Đặc biệt, LG Display trở thành một trong những nhà sản xuất tấm nền IPS lớn nhất thế giới.

3.2 Các thế hệ cải tiến của IPS

Qua hơn hai thập kỷ phát triển, công nghệ IPS đã trải qua nhiều thế hệ cải tiến nhằm nâng cao chất lượng hiển thị và giảm chi phí sản xuất.

S-IPS (Super IPS)

• Cải thiện góc nhìn.
• Giảm hiện tượng đổi màu khi nhìn nghiêng.
• Được sử dụng phổ biến trong các màn hình đồ họa chuyên nghiệp.

H-IPS (Horizontal IPS)

• Tăng mật độ điểm ảnh.
• Cải thiện độ tương phản.
• Giảm hiện tượng hạt trên màn hình.

e-IPS (Enhanced IPS)

• Giảm chi phí sản xuất.
• Tăng khả năng phổ cập trên màn hình phổ thông.

Nano IPS

• Sử dụng lớp hạt nano để cải thiện dải màu.
• Hỗ trợ dải màu rộng như DCI-P3.

Fast IPS

• Giảm thời gian phản hồi xuống khoảng 1 ms.
• Phù hợp với màn hình gaming.

Nhờ các cải tiến này, IPS không còn chỉ dành cho màn hình đồ họa mà đã mở rộng sang nhiều phân khúc thị trường khác nhau.

3.3 Xu hướng phát triển IPS trong thị trường màn hình hiện nay

Hiện nay, IPS được ứng dụng rộng rãi trong nhiều loại thiết bị hiển thị:

• Màn hình máy tính
• Laptop
• TV
• Hệ thống màn hình quảng cáo
• Thiết bị y tế và điều khiển công nghiệp

Trong các hệ thống hiển thị thương mại, IPS thường xuất hiện trong các sản phẩm như màn hình LCD treo tường hoặc màn hình LCD chân đứng, nơi yêu cầu góc nhìn rộng để nhiều người có thể quan sát cùng lúc.

4. Ưu điểm nổi bật của tấm nền IPS

4.1 Góc nhìn rộng gần như không biến dạng màu

Một trong những ưu điểm lớn nhất của IPS là góc nhìn rộng khoảng 178° theo cả chiều ngang và dọc.

Điều này có nghĩa là người xem có thể nhìn màn hình từ nhiều vị trí khác nhau mà vẫn thấy hình ảnh gần như không bị biến dạng màu sắc hoặc độ sáng.

Trong môi trường thực tế như:

• trung tâm thương mại
• sảnh khách sạn
• phòng họp
• khu vực chờ

màn hình thường được quan sát từ nhiều góc khác nhau. Nhờ góc nhìn rộng, IPS giúp đảm bảo nội dung hiển thị vẫn rõ ràng cho mọi người.

Bạn có thể tìm hiểu thêm về yếu tố này tại bài viết Góc nhìn màn hình LCD quảng cáo.

4.2 Khả năng tái tạo màu sắc chính xác

IPS nổi tiếng với khả năng hiển thị màu sắc chính xác và ổn định. Nhiều màn hình IPS cao cấp có thể đạt:

• 100% sRGB
• 95-98% DCI-P3
• 10-bit màu

Những thông số này đặc biệt quan trọng trong các lĩnh vực như:

• thiết kế đồ họa
• chỉnh sửa ảnh
• dựng phim
• quảng cáo hiển thị

Khi hiển thị các nội dung marketing hoặc hình ảnh sản phẩm, màu sắc chính xác giúp nâng cao hiệu quả truyền thông và tăng độ tin cậy của thương hiệu.

4.3 Độ ổn định hình ảnh cao

Do cơ chế xoay ngang của tinh thể lỏng, màn hình IPS có khả năng duy trì màu sắc ổn định trên toàn bộ bề mặt hiển thị.

Điều này giúp hạn chế các hiện tượng:

• đổi màu ở rìa màn hình
• màu sắc không đồng đều
• hiện tượng banding

Trong các hệ thống hiển thị lớn như màn hình LCD ghép, sự ổn định màu giữa các màn hình là yếu tố cực kỳ quan trọng để đảm bảo hình ảnh hiển thị đồng nhất.

4.4 Trải nghiệm hình ảnh tự nhiên

IPS mang lại cảm giác hình ảnh tự nhiên nhờ:

• độ chính xác màu cao
• góc nhìn rộng
• độ ổn định màu tốt

Nhờ vậy, công nghệ này thường được sử dụng trong các hệ thống hiển thị nội dung hình ảnh chất lượng cao.

5. Nhược điểm của tấm nền IPS

5.1 Chi phí sản xuất cao hơn

So với tấm nền TN, IPS có cấu trúc điện cực phức tạp hơn, đòi hỏi quy trình sản xuất chính xác hơn.

Do đó:

• chi phí sản xuất cao hơn
• giá bán màn hình thường cao hơn

Tuy nhiên, nhờ quy mô sản xuất lớn hiện nay, khoảng cách giá giữa IPS và các công nghệ khác đã giảm đáng kể.

5.2 Độ tương phản chưa phải tốt nhất

IPS thường có độ tương phản khoảng 1000:1 đến 1300:1.

Trong khi đó, màn hình VA có thể đạt:

• 3000:1
• 4000:1

Vì vậy, khi hiển thị các cảnh tối sâu như phim điện ảnh, VA có thể thể hiện màu đen tốt hơn.

5.3 Hiện tượng IPS Glow

IPS Glow là hiện tượng ánh sáng nhẹ xuất hiện ở các góc màn hình khi nhìn trong môi trường tối.

Hiện tượng này xảy ra do ánh sáng từ đèn nền bị tán xạ qua lớp tinh thể lỏng.

IPS Glow thường dễ nhận thấy khi:

• xem màn hình trong phòng tối
• hiển thị nền màu đen
• nhìn màn hình từ góc nghiêng

5.4 Tiêu thụ điện năng

Một số tấm nền IPS cần cường độ đèn nền cao hơn để đạt độ sáng tương đương.

Điều này có thể khiến mức tiêu thụ điện năng cao hơn trong một số cấu hình màn hình.

6. So sánh IPS với các loại tấm nền phổ biến khác

6.1 IPS vs TN

Tiêu chí	IPS	TN
Góc nhìn	≈178°	≈140°
Màu sắc	Chính xác cao	Trung bình
Tốc độ phản hồi	1-5 ms	1 ms
Giá thành	Trung bình đến cao	Rẻ

TN phù hợp với màn hình gaming giá rẻ, trong khi IPS phù hợp với các ứng dụng cần màu sắc chính xác.

6.2 IPS vs VA

Tiêu chí	IPS	VA
Góc nhìn	Rộng	Khá rộng
Độ tương phản	~1000:1	~3000:1
Màu sắc	Chính xác	Tốt
Ghosting	Thấp	Có thể xảy ra

6.3 Bảng so sánh tổng hợp các công nghệ tấm nền

Công nghệ	Ưu điểm chính	Nhược điểm
TN	Tốc độ phản hồi nhanh	Góc nhìn hẹp
IPS	Màu sắc chính xác	Độ tương phản trung bình
VA	Độ tương phản cao	Ghosting
OLED	Độ tương phản gần như vô hạn	Chi phí cao

7. Tấm nền IPS trong các loại màn hình hiện nay

7.1 Màn hình máy tính sử dụng IPS

Hiện nay, phần lớn màn hình máy tính tầm trung và cao cấp đều sử dụng IPS.

Các nhóm phổ biến gồm:

• màn hình gaming
• màn hình đồ họa
• màn hình văn phòng

Nhờ độ chính xác màu cao và góc nhìn rộng, IPS mang lại trải nghiệm làm việc thoải mái hơn trong thời gian dài.

7.2 Màn hình laptop IPS

Trong thị trường laptop, IPS thường xuất hiện trên các dòng:

• laptop thiết kế đồ họa
• laptop cao cấp
• ultrabook

So với màn hình TN, IPS giúp hình ảnh rõ ràng hơn khi người dùng thay đổi góc nhìn hoặc sử dụng laptop trong nhiều môi trường khác nhau.

7.3 Tấm nền IPS trong TV

Nhiều dòng TV của LG sử dụng IPS vì khả năng hiển thị ổn định khi nhiều người cùng xem.

Điều này đặc biệt hữu ích trong phòng khách, nơi người xem thường ngồi ở nhiều vị trí khác nhau.

7.4 IPS trong màn hình LED và hệ thống hiển thị chuyên dụng

Trong các hệ thống hiển thị thương mại, IPS được ứng dụng rộng rãi trong:

• màn hình quảng cáo
• màn hình điều khiển
• hệ thống hiển thị công nghiệp

Ví dụ, các dòng màn hình LCD chân đứng 55 inch hoặc màn hình LCD 49 inch treo tường thường sử dụng tấm nền IPS để đảm bảo nội dung hiển thị rõ ràng trong không gian công cộng.

8. Kết luận

Tấm nền IPS là một trong những công nghệ hiển thị quan trọng nhất trong hệ sinh thái màn hình LCD hiện đại. Nhờ cơ chế xoay tinh thể lỏng song song với bề mặt tấm nền, IPS mang lại nhiều lợi ích như góc nhìn rộng, màu sắc chính xác và độ ổn định hình ảnh cao.

Mặc dù vẫn tồn tại một số hạn chế như chi phí sản xuất cao hơn và độ tương phản chưa vượt trội so với VA, nhưng IPS vẫn là lựa chọn tối ưu cho các ứng dụng yêu cầu chất lượng hiển thị tốt. Từ màn hình máy tính, laptop, TV đến hệ thống hiển thị quảng cáo và điều khiển chuyên dụng, công nghệ IPS đang đóng vai trò quan trọng trong việc nâng cao trải nghiệm hình ảnh và hiệu quả truyền tải nội dung.
