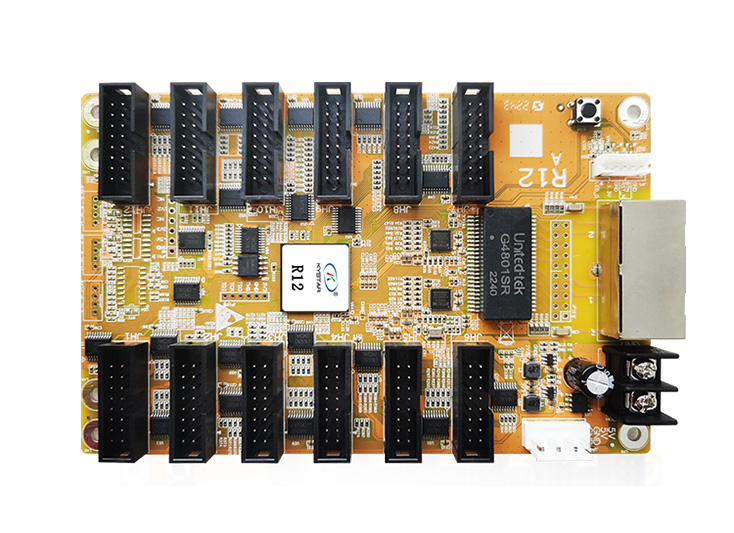

Card thu màn hình LED Kystar R12

Kommander Gold Card Series R12 là một dòng card nhận tín hiệu LED cao cấp, đóng vai trò quan trọng trong hệ thống điều khiển màn hình LED cỡ lớn. Sản phẩm này sử dụng công nghệ thiết kế tiên tiến hàng đầu trong ngành, đáp ứng các tiêu chuẩn quốc tế và công nghiệp.

Card nhận tín hiệu R12 nổi bật với công nghệ chuyển đổi màu sắc độc đáo, giúp tái tạo màu da chân thực hơn. Đồng thời, công nghệ nhân tần số tùy ý giúp hạn chế hiện tượng quét đường khi quay video bằng điện thoại di động, mang lại hình ảnh mượt mà và sắc nét.

1. Các tính năng nổi bật

• Hỗ trợ 12 giao diện chuẩn trên một card, xuất ra 24 bộ dữ liệu RGB, giúp kiểm soát màn hình LED với độ chính xác cao.
• Khả năng tải lớn, hỗ trợ tối đa 512×512 điểm ảnh, hoặc 512×320 điểm ảnh khi sử dụng dữ liệu hiệu chỉnh.
• Tương thích với nhiều loại chip phổ biến, bao gồm chip PWM và chip double-latch, giúp mở rộng khả năng sử dụng trên nhiều hệ thống LED khác nhau.
• Công nghệ nhân tần số tùy ý, giúp quay video màn hình LED bằng điện thoại mà không xuất hiện các đường quét khó chịu.
• Công nghệ chuyển đổi màu sắc tiên tiến, giúp hiển thị tông màu da của con người chân thực hơn.
• Hỗ trợ hiển thị sắc xám cao, tốc độ làm tươi cao, độ sáng thấp và hiển thị sắc xám cao, đảm bảo chất lượng hình ảnh tối ưu.
• Xử lý chi tiết hoàn hảo, loại bỏ hiệu ứng mờ, bóng ma, và các hiện tượng như đường kẻ tối hoặc đỏ ở mức xám thấp.
• Hỗ trợ hiệu chỉnh điểm ảnh theo điểm, giúp cân chỉnh độ sáng và màu sắc, cải thiện hiệu ứng hiển thị.
• Chức năng đọc lại cấu hình chỉ với một nút bấm, giúp sao lưu và phục hồi cấu hình dễ dàng.
• Tích hợp tính năng sửa lỗi nhanh, cho phép khắc phục lỗi trên màn hình LED ngay lập tức.
• Hỗ trợ phát hiện trạng thái mạng theo thời gian thực, giúp giám sát trạng thái kết nối và sắp xếp thứ tự dây mạng một cách chính xác.
• Hỗ trợ lấy mẫu ngẫu nhiên, cho phép thiết lập màn hình LED có hình dạng đặc biệt một cách dễ dàng.
• Chương trình được bảo vệ chống ghi, giúp bảo vệ dữ liệu cấu hình ngay cả khi mất điện trong quá trình nâng cấp.

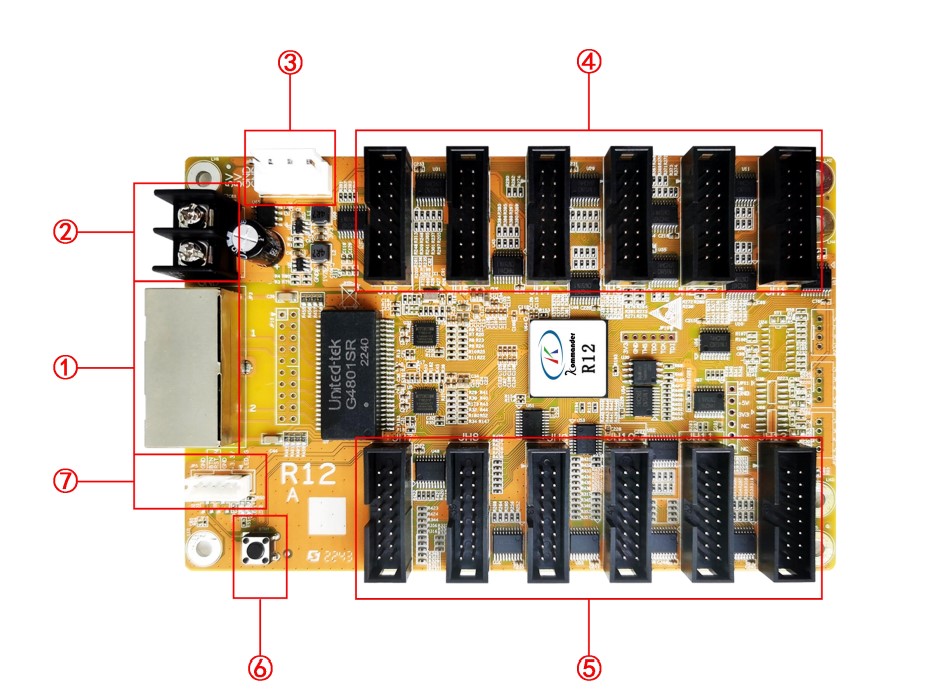

2. Cấu trúc cổng kết nối



Số hiệu	Mô tả chức năng
①	Hai cổng Ethernet Gigabit, không phân biệt cổng vào và cổng ra
②	Khối terminal cung cấp điện áp 5V, gồm 5V và GND
③	Đầu nối 4P thẳng, cung cấp điện áp 5V, gồm 5V và GND
④	Cổng cáp 16P từ JH1 đến JH6 (hướng từ phải sang trái)
⑤	Cổng cáp 16P từ JH7 đến JH12 (hướng từ trái sang phải)
⑥	Đèn báo trạng thái tín hiệu LED, nút kiểm tra
⑦	JP5, kết nối màn hình LCD màu để hiển thị trạng thái hoạt động của card thu

Cổng đầu ra 16P (JH1 – JH12)

Card R12 bao gồm 12 cổng đầu ra 16P, được đánh số từ JH1 đến JH12. Các cổng này có nhiệm vụ truyền dữ liệu điều khiển màn hình LED, với định nghĩa chân cụ thể như sau:

• Các chân tín hiệu R1, B1, R2, B2, A, C, CLK, OE.
• Các chân G1, G2, GND, B, D, LAT.

Cổng JP5

• Chức năng: Kết nối với màn hình LCD để hiển thị trạng thái hoạt động của card nhận tín hiệu.
• Các chân kết nối: STA_LED, LED+/+3.3V, PWR_LED, KEY+, KEY-/GND.

Trạng thái đèn báo

• LED1: Màu đỏ, luôn sáng khi nguồn điện hoạt động bình thường, tắt khi không có nguồn.
• LED2: Màu xanh lá, nhấp nháy khi có tín hiệu đầu vào, tắt hoặc luôn sáng khi không có tín hiệu.

3. Ứng dụng thực tế

Card nhận tín hiệu LED Kommander R12 là giải pháp lý tưởng cho các hệ thống màn hình LED quy mô lớn như:

• Màn hình LED sân khấu – yêu cầu màu sắc chân thực và tốc độ làm tươi cao.
• Bảng hiệu quảng cáo LED – đòi hỏi hiệu suất ổn định và dễ dàng bảo trì.
• Màn hình LED sân vận động, trung tâm thương mại – cần khả năng tải lớn và hiển thị hình ảnh sắc nét.
• Các dự án màn hình LED đặc biệt – với khả năng hỗ trợ màn hình có hình dạng tùy chỉnh.

Với hiệu suất mạnh mẽ, khả năng xử lý tín hiệu tối ưu và các tính năng tiên tiến, Card thu màn hình LED R12 Kystar là lựa chọn lý tưởng để đảm bảo hệ thống màn hình LED của bạn hoạt động ổn định và đạt chất lượng hiển thị tốt nhất.
