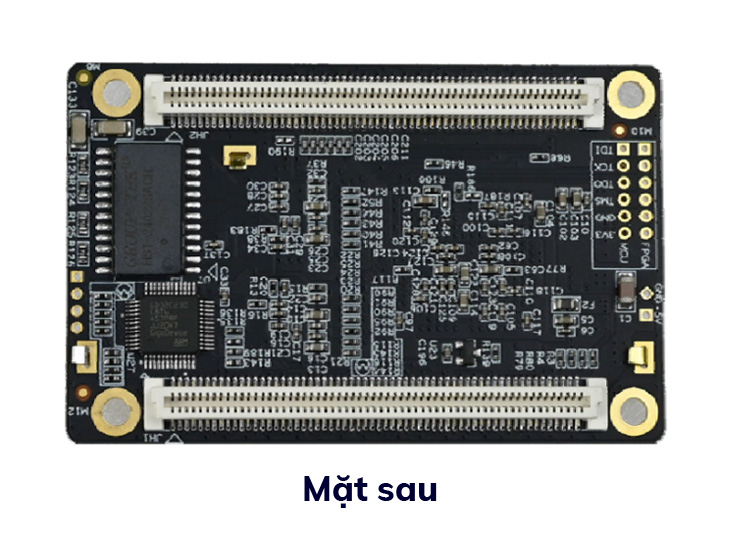

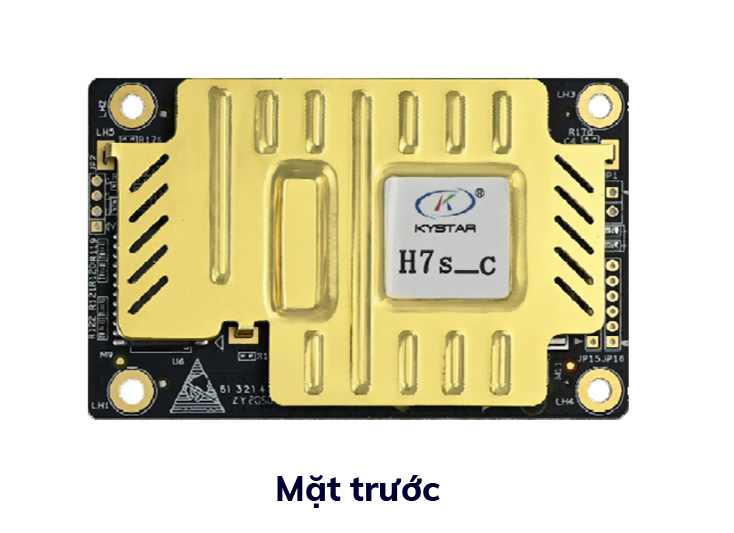

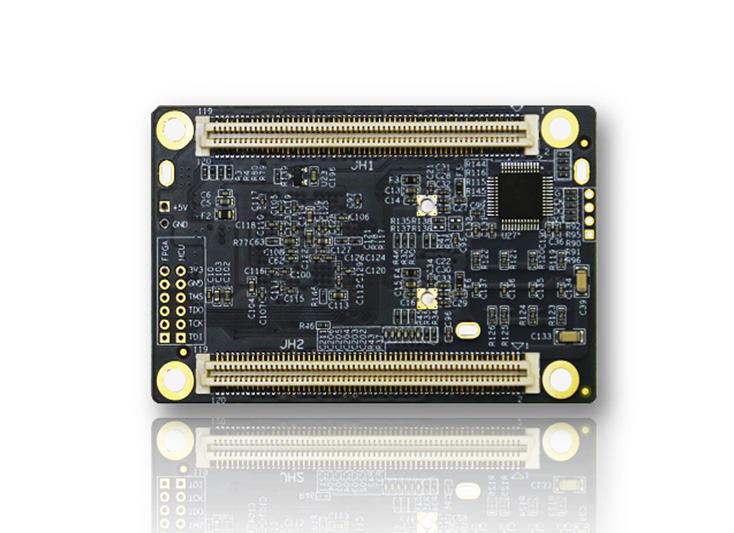

Card thu màn hình LED Kystar H7s-C

H7s-C là dòng card nhận dữ liệu LED cao cấp với kích thước nhỏ gọn nhưng tích hợp đầy đủ các tính năng mạnh mẽ. Thiết bị đóng vai trò quan trọng trong hệ thống màn hình LED, giúp nhận dữ liệu từ card phát, chuyển đổi tín hiệu thành định dạng phù hợp với chip điều khiển, sau đó ghép lại để hiển thị hình ảnh hoàn chỉnh trên màn hình lớn.

1. Đặc điểm nổi bật

 Xử lý dữ liệu mạnh mẽ

• Hỗ trợ 32 nhóm dữ liệu song song, đảm bảo tốc độ truyền tải nhanh và chính xác.
• Độ phân giải tối đa trên mỗi card: 512×384 pixel, đáp ứng các màn hình LED độ nét cao.

Công nghệ kết nối ổn định

• Cổng kết nối mật độ cao, đảm bảo liên kết chặt chẽ và đáng tin cậy.
• Tích hợp bộ biến áp mạng, giúp cải thiện khả năng chống nhiễu điện từ.

Công nghệ hiển thị vượt trội

• Công nghệ nhân đôi tần số quét, giúp quay video màn hình LED mà không bị hiện tượng quét sọc.
• Công nghệ tái tạo màu sắc độc quyền, giúp màu sắc hiển thị chân thực, đặc biệt là màu da.
• Hỗ trợ HDR10, giúp tăng độ tương phản và hiển thị chi tiết tốt hơn.
• Hiển thị rõ nét ngay cả trong môi trường ánh sáng thấp, nhờ công nghệ “low-light high-gray”.
• Hỗ trợ xoay màn hình ở mọi góc độ, giúp dễ dàng thiết lập các màn hình LED đặc biệt.

Chức năng bổ trợ và bảo vệ

• Chỉnh độ sáng từng điểm ảnh, giúp tối ưu hóa độ đồng đều của màn hình.
• Hỗ trợ dự phòng kép (Dual SIM backup), đảm bảo hệ thống hoạt động ổn định.
• Kiểm tra trạng thái nguồn kép, giúp phát hiện lỗi nguồn kịp thời.
• Hỗ trợ màn hình LCD bên ngoài, hiển thị thông tin trạng thái card nhận.
• Quản lý bộ nhớ Flash của module LED, giúp duy trì dữ liệu hiển thị.
• Giám sát nhiệt độ và điện áp, giúp bảo vệ thiết bị trước nguy cơ quá nhiệt hoặc mất ổn định nguồn điện.
• Chức năng đọc lại thông tin cài đặt chỉ với một cú nhấp chuột, hỗ trợ bảo trì nhanh chóng.
• Tính năng sửa lỗi tự động, giúp thay thế card dễ dàng mà không cần cài đặt lại từ đầu.
• Kiểm tra trạng thái kết nối mạng theo thời gian thực, giúp đảm bảo tín hiệu luôn ổn định.

Tiêu chuẩn chất lượng

✔ Tuân thủ tiêu chuẩn EU RoHS, đảm bảo sản phẩm thân thiện với môi trường.
✔ Đạt chứng nhận CE & FCC, khẳng định chất lượng và độ an toàn khi sử dụng.

2. Trạng thái đèn LED trên card H7s-C

Card H7s-C có hai đèn LED hiển thị trạng thái hoạt động, giúp người dùng dễ dàng kiểm tra tình trạng thiết bị:

LED1 (Đèn nguồn – Màu đỏ):

Sáng liên tục → Nguồn điện cấp cho card hoạt động bình thường.
Tắt → Card chưa được cấp nguồn hoặc nguồn điện có vấn đề.

LED2 (Đèn trạng thái hoạt động – Màu xanh lá):

Nhấp nháy → Card đang nhận tín hiệu dữ liệu từ bộ điều khiển.

Không sáng hoặc sáng liên tục → Không có tín hiệu vào hoặc tín hiệu bị lỗi.

3. Thông số kỹ thuật về điện và môi trường

Thông số	Giá trị
Điện áp hoạt động	DC 3.3V – 5.5V
Dòng điện tiêu thụ	0.5A
Nhiệt độ hoạt động	-10℃ đến 70℃
Độ ẩm hoạt động	0% – 95% (không ngưng tụ hơi nước)

💡 Lưu ý:

• Card H7s-C có khả năng hoạt động ổn định trong dải nhiệt độ từ -10℃ đến 70℃, phù hợp với nhiều môi trường khác nhau.
• Độ ẩm hoạt động từ 0% đến 95%, nhưng cần tránh môi trường quá ẩm ướt để đảm bảo độ bền và hiệu suất của thiết bị.

4. Chức năng mở rộng của card H7s-C

Phần này mô tả các giao diện mở rộng của card H7s-C, giúp hỗ trợ kết nối với các mô-đun thông minh hoặc bộ nhớ Flash trên bảng đèn LED. Dưới đây là các giao diện chính và chức năng của chúng:

🔹 Các cổng giao tiếp quan trọng

• HUB_CODE0 – HUB_CODE3: Giao diện điều khiển bộ nhớ Flash (Flash Control Interface).
• HUB_SPI_CLK, HUB_SPI_CS, HUB_SPI_MOSI, HUB_SPI_MISO: Giao diện truyền dữ liệu theo giao thức SPI, giúp đồng bộ dữ liệu giữa card điều khiển và bảng LED.
• HUB_UART_TX, HUB_UART_RX: Cổng giao tiếp UART, hỗ trợ truyền nhận tín hiệu giữa card và mô-đun thông minh.
• HUB_H164_CSD, HUB_H164_CLK: Giao diện điều khiển IC 74HC164, hỗ trợ truyền dữ liệu điều khiển.
• POWER_STA1, POWER_STA2: Tín hiệu kiểm tra trạng thái nguồn điện khi dùng hệ thống nguồn kép.
• MS_DATA, MS_ID: Tín hiệu hỗ trợ chức năng Dual-SIM Backup – dự phòng tín hiệu điều khiển khi sử dụng hai bộ điều khiển cùng lúc.

⚠️ Lưu ý quan trọng
RFU8 (HUB_UART_TX) và RFU10 (HUB_UART_RX) là cổng tín hiệu đa chức năng. Người dùng chỉ có thể chọn một trong hai:

• Kết nối mô-đun thông minh hoặc
• Kết nối bộ nhớ Flash trên bảng đèn LED.

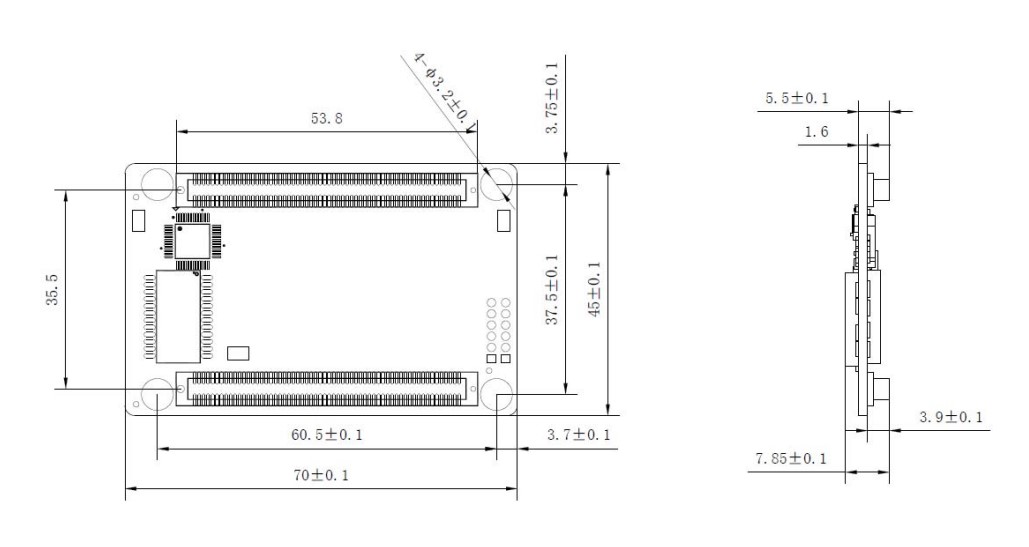

5. Bản vẽ kích thước thiết bị



6. Ứng dụng thực tế

Với những ưu điểm trên, H7s-C là lựa chọn lý tưởng cho các màn hình LED cỡ lớn trong nhiều lĩnh vực như:

✅ Sân khấu & Sự kiện – Đảm bảo hình ảnh mượt mà, sắc nét.
✅ Bảng quảng cáo LED – Hiển thị màu sắc chân thực, không bị quét sọc khi quay video.
✅ Màn hình LED ngoài trời & trong nhà – Chống nhiễu tốt, hoạt động ổn định trong nhiều điều kiện môi trường.
✅ Màn hình LED sáng tạo (các hình dạng đặc biệt) – Hỗ trợ tùy chỉnh linh hoạt, dễ dàng thiết lập màn hình theo yêu cầu.

H7s-C không chỉ là một card nhận LED mạnh mẽ, mà còn là giải pháp toàn diện, ổn định và dễ bảo trì, giúp nâng cao hiệu suất hiển thị cho mọi hệ thống màn hình LED!
