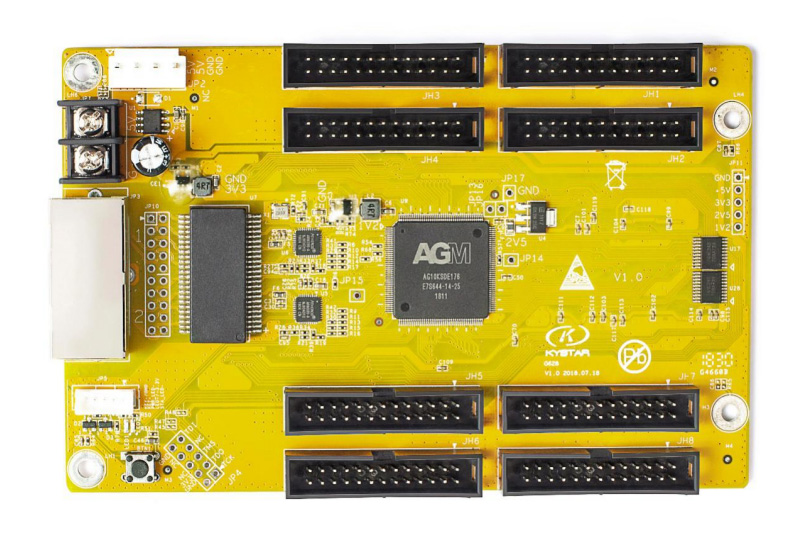

Card thu màn hình LED Kystar G628

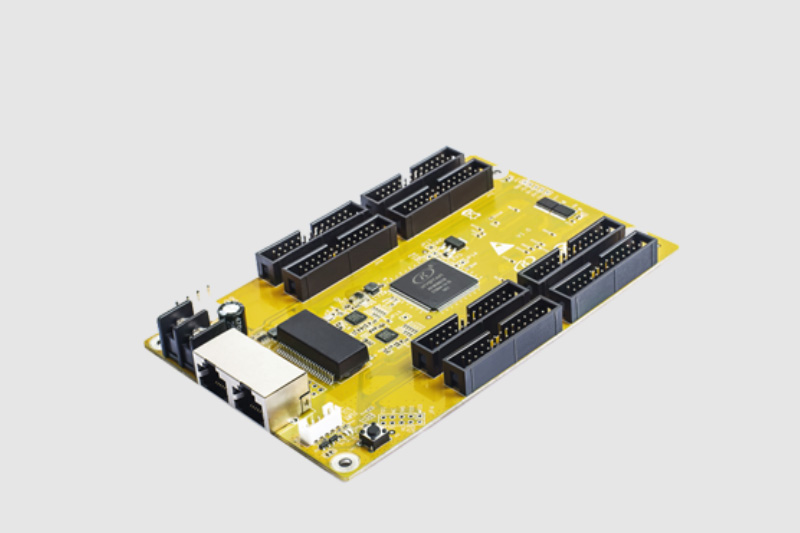

Card thu màn hình LED G628 Kystar thuộc dòng sản phẩm của Beijing KYSTAR Technology, đóng vai trò chuyển đổi dữ liệu nhận được từ card truyền sang tín hiệu điều khiển module LED. Với khả năng xử lý 32 nhóm dữ liệu RGB, G628 mang đến hiệu suất mạnh mẽ và hình ảnh hiển thị chất lượng cao, phù hợp cho các hệ thống màn hình LED hiện đại.

1. Đặc điểm nổi bật

Hiệu suất mạnh mẽ

• Mỗi card có 8 giao diện tiêu chuẩn, hỗ trợ xuất 32 nhóm dữ liệu RGB, giúp hiển thị mượt mà, sắc nét.
• Tương thích với nhiều loại chip thông dụng như chip PWM, chip chốt kép (dual latch).

Công nghệ hình ảnh tiên tiến

• Công nghệ nhân đôi tần số tùy chỉnh, giúp quay video, chụp ảnh bằng điện thoại không bị sọc quét (scan lines).
• Công nghệ chuyển đổi màu sắc độc đáo, giúp màu da hiển thị chân thực hơn.
• Hỗ trợ hiển thị mức xám cao, tần số quét cao, đảm bảo hình ảnh sắc nét ngay cả khi độ sáng thấp.
• Xử lý hoàn hảo các vấn đề như màu tối, xám thấp bị ám đỏ, bóng mờ (ghosting),…

Hiệu chỉnh & bảo trì dễ dàng

• Hỗ trợ hiệu chỉnh điểm ảnh (brightness & chromaticity correction), đảm bảo màu sắc đồng đều trên toàn bộ màn hình.
• Chế độ bù sáng khi hiển thị mức xám thấp, giúp hình ảnh rõ nét ngay cả trong điều kiện ánh sáng yếu.
• Chức năng đọc lại thông tin cấu hình chỉ với một nút bấm, giúp cài đặt dễ dàng.
• Chế độ sửa lỗi nhanh một chạm, giúp thay thế card mà không lo mất dữ liệu.
• Hỗ trợ kiểm tra kết nối mạng & trạng thái hoạt động theo thời gian thực.

Tính linh hoạt cao

• Hỗ trợ tùy chỉnh điểm ảnh, dễ dàng thiết lập cho các màn hình LED có hình dạng đặc biệt.
• Bảo vệ chương trình khi nâng cấp, giúp quá trình cập nhật phần mềm an toàn, không bị gián đoạn ngay cả khi mất điện.

➡ Tóm lại, G628 là một card thu LED mạnh mẽ, giúp màn hình hiển thị hình ảnh sắc nét, màu sắc chuẩn xác, đồng thời hỗ trợ bảo trì và kiểm tra hệ thống dễ dàng.

2. Trạng thái đèn LED trên Card thu màn hình LED G628 Kystar

Đèn LED	Màu sắc	Trạng thái	Ý nghĩa
LED1	Đỏ	Sáng liên tục	Nguồn điện hoạt động bình thường
LED1	Đỏ	Tắt	Chưa cấp nguồn hoặc mất nguồn
LED2	Xanh lá	Nhấp nháy	Thiết bị đang nhận tín hiệu đầu vào
LED2	Xanh lá	Tắt hoặc sáng liên tục	Không có tín hiệu đầu vào

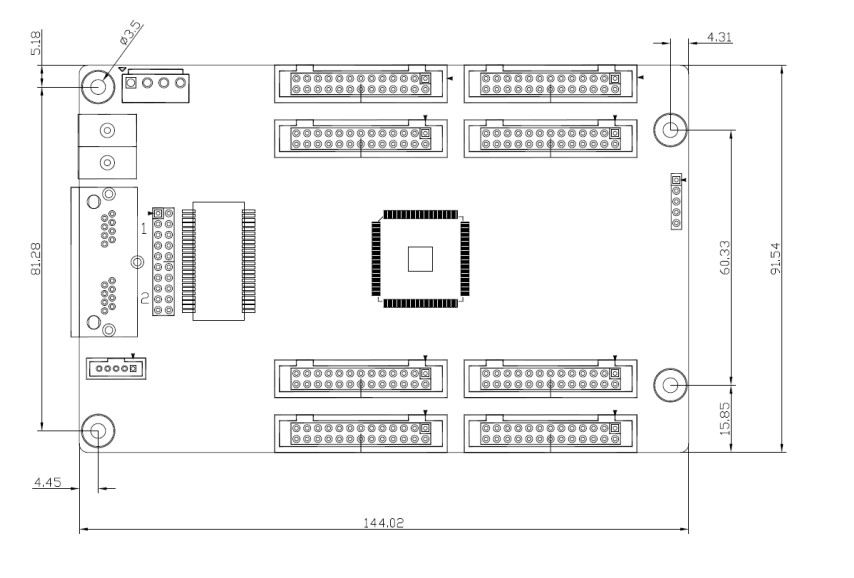

3. Bản vẽ kích thước thiết bị

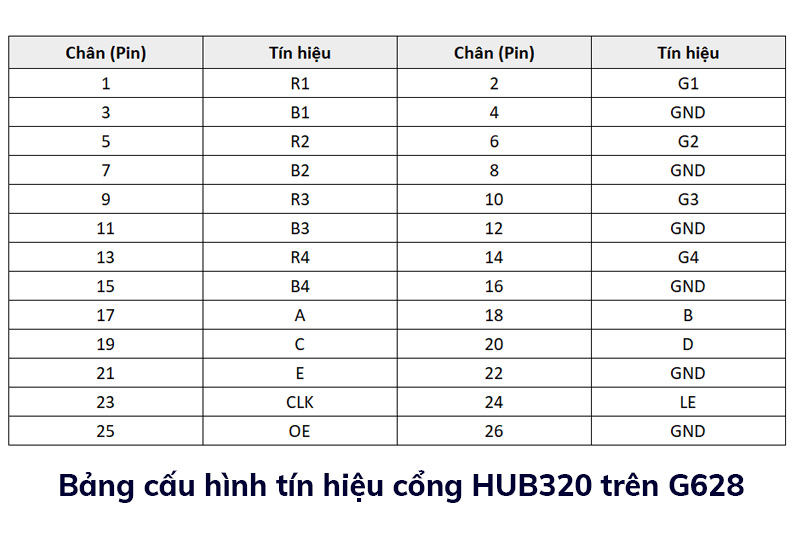

Định nghĩa chân tín hiệu của giao diện HUB320 (JH1-JH8) trên Card thu màn hình LED G628 Kystar

Chân (Pin)	Tín hiệu	Chân (Pin)	Tín hiệu
1	R1	2	G1
3	B1	4	GND
5	R2	6	G2
7	B2	8	GND
9	R3	10	G3
11	B3	12	GND
13	R4	14	G4
15	B4	16	GND
17	A	18	B
19	C	20	D
21	E	22	GND
23	CLK	24	LE
25	OE	26	GND

4. Ứng dụng thực tế

Với hiệu suất cao và nhiều tính năng ưu việt, G628 phù hợp với nhiều hệ thống màn hình LED như:
✅ Màn hình LED trong nhà và ngoài trời: Quảng cáo, sân khấu, trung tâm thương mại.
✅ Màn hình LED trình chiếu: Hội nghị, phòng họp, truyền hình trực tiếp.
✅ Màn hình LED sáng tạo: Màn hình cong, màn hình LED đa hình dạng.
✅ Màn hình LED sự kiện: Biển hiệu sân vận động, triển lãm, biểu diễn nghệ thuật.

Card nhận tín hiệu LED G628 mang đến hiệu suất xử lý tín hiệu mạnh mẽ, công nghệ hiển thị tiên tiến cùng nhiều tính năng hỗ trợ thông minh, giúp nâng cao chất lượng hiển thị và độ ổn định của hệ thống màn hình LED.

👉 Nếu bạn cần tư vấn hoặc đặt mua Card nhận tín hiệu LED G628, vui lòng liên hệ ngay:
📞 Hotline: 0987982225 (Zalo)
Chúng tôi sẵn sàng hỗ trợ bạn 24/7!
