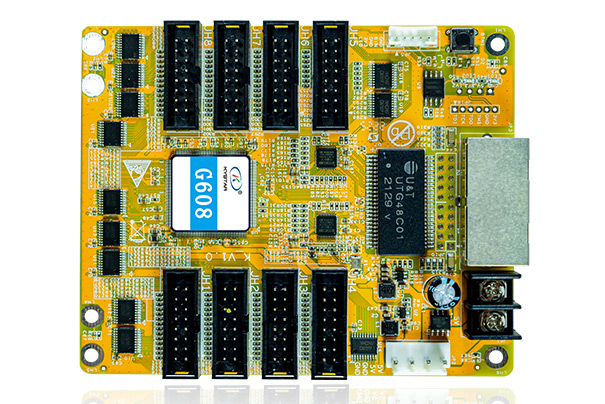

Card thu màn hình LED Kystar G608

Card thu màn hình LED G608 Kystar thuộc dòng Gold Card của Beijing Kystar Technology Co., Ltd., là một phần quan trọng trong hệ thống điều khiển chính của màn hình LED cỡ lớn. G608 có nhiệm vụ nhận tín hiệu từ card truyền, giải mã và chuyển đổi thành tín hiệu điều khiển module LED.

Với thiết kế công nghệ hàng đầu trong ngành, G608 đáp ứng đầy đủ các tiêu chuẩn quốc tế, giúp màn hình LED hoạt động mượt mà, hiển thị hình ảnh sắc nét, màu sắc trung thực.

1. Đặc điểm nổi bật

Hiệu suất mạnh mẽ

• Tích hợp 8 cổng HUB-75E, hỗ trợ xuất 16 nhóm dữ liệu RGB.
• Tải tối đa lên đến 98.000 pixel trên một card.
• Hỗ trợ màn hình full color, điểm ảnh thực.

Chất lượng hiển thị vượt trội

• Công nghệ biến đổi màu sắc độc quyền, giúp hình ảnh hiển thị tự nhiên, chân thực hơn, đặc biệt là tông màu da.
• Hỗ trợ hiển thị xám cao, tần số quét cao, đảm bảo độ mượt mà ngay cả ở chế độ ánh sáng thấp.
• Công nghệ bù sáng xám thấp, giúp giảm hiện tượng bóng mờ, vệt đỏ, nâng cao chi tiết hình ảnh.
• Điện thoại quay màn hình không bị quét ngang, nhờ công nghệ nhân tần số tùy chỉnh.

Hỗ trợ nhiều công nghệ tiên tiến

• Hỗ trợ chip PWM, chip phát hiện điểm ảnh và chip đa năng, giúp tối ưu hóa khả năng điều khiển màn hình LED.
• Hiệu chỉnh độ sáng và màu sắc từng điểm ảnh, nâng cao độ đồng nhất màn hình.
• Hỗ trợ phát hiện trạng thái kết nối mạng, giúp kiểm tra nhanh dây mạng và trạng thái truyền tải dữ liệu.
• Dễ dàng thay thế card, nhờ tính năng sao lưu và khôi phục cấu hình chỉ với một nút bấm.

Khả năng mở rộng linh hoạt

Hỗ trợ màn hình LED nhiều hình dạng khác nhau, phù hợp với các thiết kế sáng tạo.
Cập nhật chương trình firmware dễ dàng, không lo gián đoạn khi mất điện đột ngột.

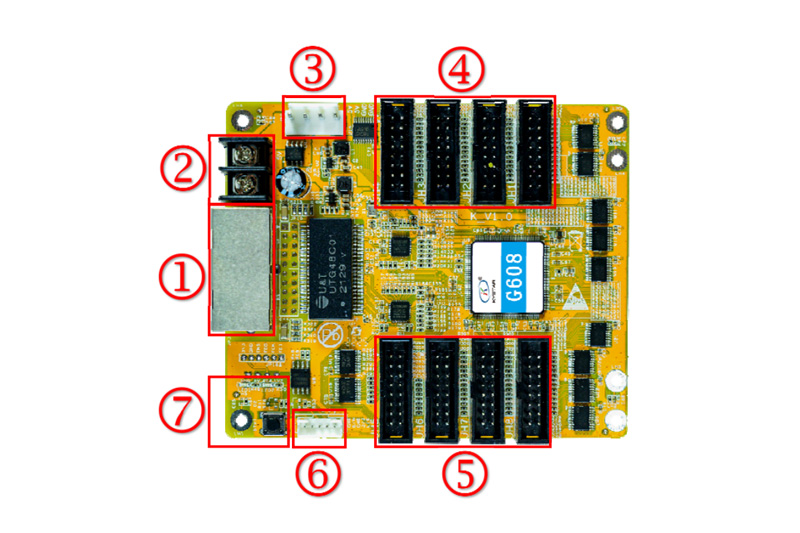

2. Sơ đồ chức năng các cổng kết nối của Card thu G608

Số thứ tự	Mô tả chức năng
①	Hai cổng mạng Gigabit Ethernet, không phân biệt đầu vào và đầu ra
②	Khối đầu nối nguồn điện với điện áp 5V, gồm 5V và GND
③	Đầu nối 4P với điện áp 5V, gồm 5V và GND
④	Cổng cáp 16P từ JP1 đến JP6 (hướng từ phải sang trái)
⑤	Cổng cáp 16P từ JP7 đến JP12 (hướng từ trái sang phải)
⑥	JP5, kết nối màn hình LCD hiển thị trạng thái hoạt động của card thu
⑦	Đèn báo trạng thái tín hiệu LED, nút kiểm tra

Định nghĩa cổng đầu ra 16P (JH1 – JH8) trên Card thu màn hình LED G608 Kystar

Chân cắm (Pin)	1	3	5	7	9	11	13	15
Chức năng	R1	B1	R2	B2	A	C	CLK	OE
Chân cắm (Pin)	2	4	6	8	10	12	14	16
Chức năng	G1	GND	G2	E	B	D	LAT	GND

Lưu ý:

Tín hiệu E:

• Được sử dụng làm chân điều khiển làm trống (blanking control pin) khi quét màn hình dưới 16 lần (sweeps).
• Khi quét màn hình trên 16 lần, nó sẽ hoạt động như một tín hiệu E bình thường.

Định nghĩa cổng JP5 trên Card thu màn hình LED G628 Kystar:

Chân cắm (Pin)	1	2	3	4	5
Chức năng	STA_LED	LED+ / +3.3V	PWR_LED-	KEY+	KEY- / GND

Mô tả thêm:

• STA_LED: Đèn báo trạng thái hoạt động của card.
• LED+ / +3.3V: Cung cấp nguồn điện 3.3V cho đèn LED.
• PWR_LED-: Chân âm của đèn báo nguồn.
• KEY+: Chân tín hiệu nút nhấn dương.
• KEY- / GND: Chân tín hiệu nút nhấn âm (nối đất).

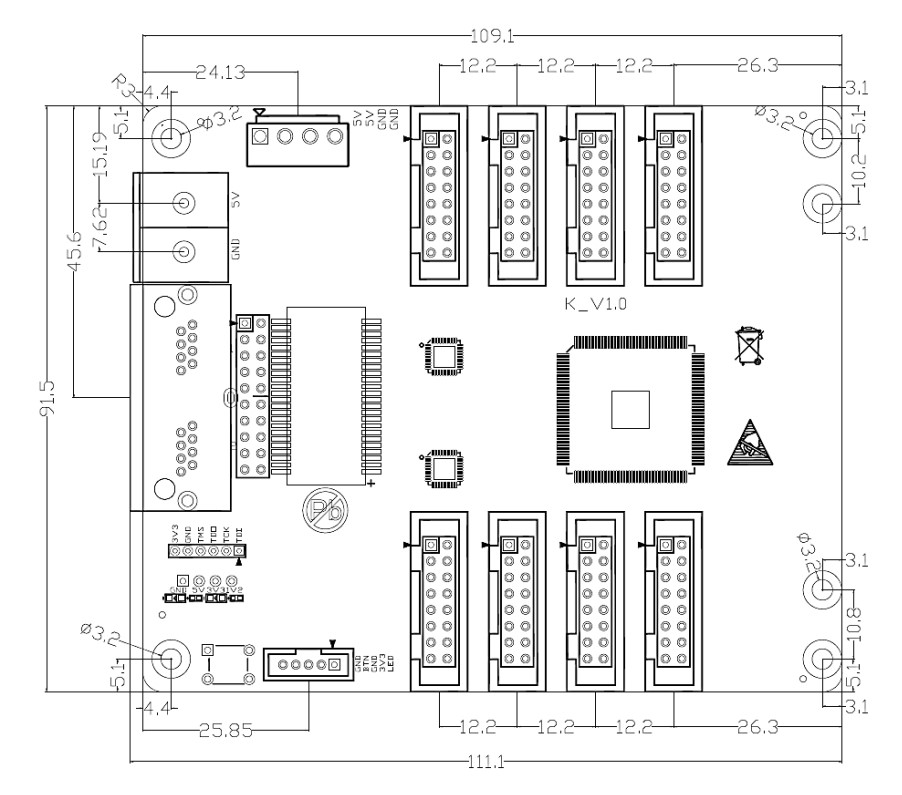

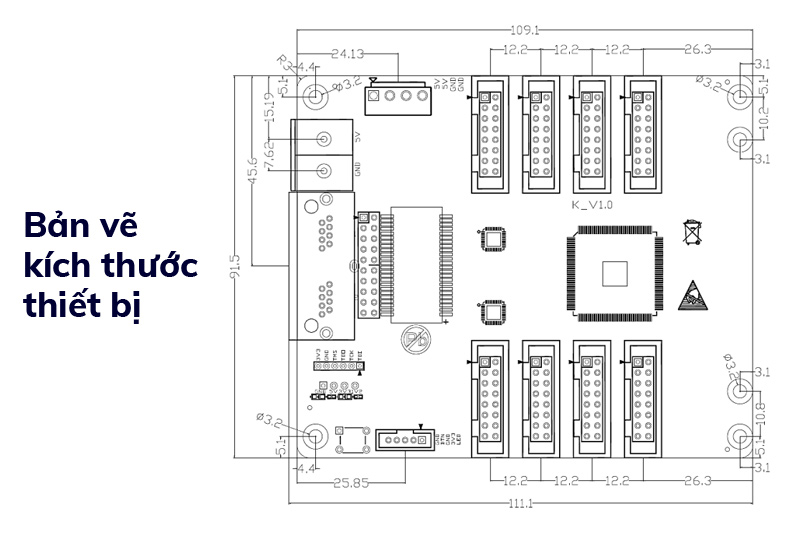

3. Bản vẽ kích thước thiết bị

4. Ứng dụng thực tế

Với khả năng xử lý tín hiệu mạnh mẽ, G608 phù hợp với nhiều hệ thống màn hình LED như:

✅ Màn hình LED trong nhà và ngoài trời: Quảng cáo, sân khấu, trung tâm thương mại.
✅ Màn hình LED trình chiếu: Hội nghị, phòng họp, truyền hình trực tiếp.
✅ Màn hình LED sáng tạo: Màn hình cong, màn hình LED đa hình dạng.
✅ Màn hình LED sự kiện: Biển hiệu sân vận động, triển lãm, biểu diễn nghệ thuật.
