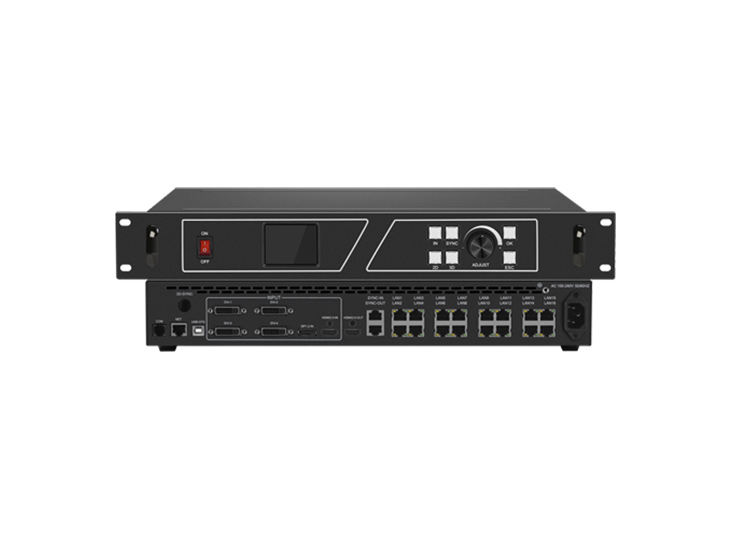

Card phát màn hình LED Kystar ES16

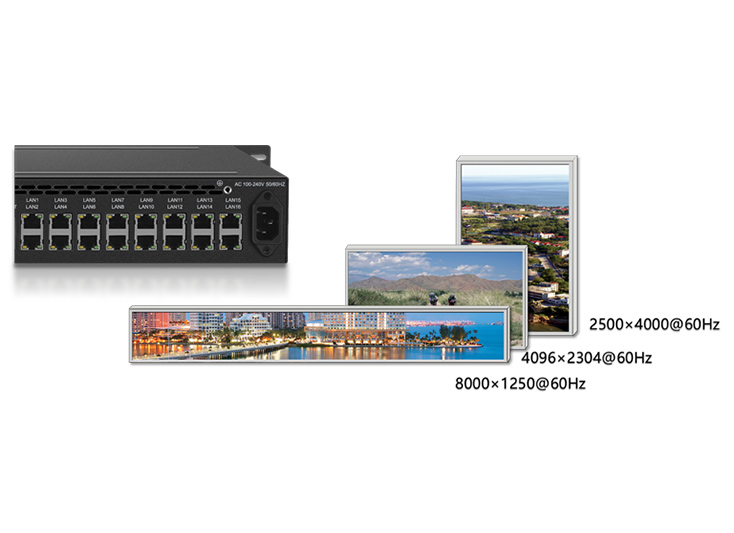

Card phát KYSTAR ES16 là dòng sản phẩm cao cấp được thiết kế để đáp ứng nhu cầu hiển thị trên các màn hình LED cỡ lớn. Với khả năng xử lý mạnh mẽ, ES16 hỗ trợ độ phân giải tối đa lên đến 4096×2160@60Hz hoặc 7680×1080@60Hz, cùng với 18 cổng mạng tốc độ cao giúp truyền tải hình ảnh mượt mà, sắc nét. Nhờ khả năng tùy chỉnh độ phân giải linh hoạt và hỗ trợ màn hình có độ rộng lên đến 8000 pixels, ES16 trở thành lựa chọn lý tưởng cho các sự kiện quy mô lớn như hội trường, sân vận động và sân khấu biểu diễn chuyên nghiệp.

1. Đặc điểm nổi bật

1. Hỗ trợ đa dạng cổng tín hiệu số

• KYSTAR ES16 được trang bị nhiều cổng đầu vào hiện đại, bao gồm:1 cổng DP1.2, 1 cổng HDMI 2.0, 4 cổng DVI-D
• Giúp thiết bị dễ dàng kết nối với nhiều nguồn tín hiệu khác nhau, mang lại sự linh hoạt trong sử dụng.

2. Khả năng tải cực lớn

• Hỗ trợ tối đa 10 triệu pixel, đáp ứng nhu cầu hiển thị trên các màn hình LED cỡ lớn với chất lượng hình ảnh sắc nét và ổn định.

3. Kết nối mạng mạnh mẽ

• 18 cổng mạng Gigabit giúp truyền tải dữ liệu nhanh chóng, đảm bảo tín hiệu hiển thị mượt mà ngay cả với các màn hình có độ phân giải cao.

4. Hỗ trợ xuất lặp tín hiệu (Loop Out)

• Hỗ trợ xuất lặp tín hiệu HDMI 2.0, cho phép lặp lại tín hiệu đầu vào từ HDMI hoặc DP, giúp đơn giản hóa hệ thống kết nối và nâng cao hiệu quả làm việc.

5. Độ phân giải đầu vào cực cao

• Hỗ trợ độ phân giải tối đa lên đến:
  • 4096×2160@60Hz
  • 7680×1080@60Hz
• Phù hợp với các màn hình LED lớn yêu cầu độ sắc nét cao và khả năng hiển thị hình ảnh chi tiết.

6. Hiển thị thông tin trực tiếp trên màn hình LCD

• Màn hình LCD ở mặt trước giúp người dùng dễ dàng xem độ phân giải tín hiệu đầu vào và số lượng card nhận tín hiệu, hỗ trợ quản lý và giám sát hệ thống thuận tiện hơn.

7. Hỗ trợ quản lý EDID

• Giúp tối ưu hóa việc nhận diện và tương thích tín hiệu đầu vào, đảm bảo hiển thị hình ảnh chuẩn xác mà không gặp sự cố gián đoạn.

8. Chuyển đổi linh hoạt giữa 2D và 3D

• Hỗ trợ chuyển đổi chỉ với một nút bấm, giúp người dùng dễ dàng thay đổi chế độ hiển thị tùy theo yêu cầu sử dụng.

9. Điều khiển đồng bộ nhiều thiết bị

• Hỗ trợ kết nối nhiều thiết bị theo chuỗi (cascade), giúp quản lý toàn bộ hệ thống màn hình LED từ một trung tâm duy nhất, phù hợp với các sự kiện quy mô lớn.

10. Điều chỉnh độ sáng và nhiệt độ màu

• Người dùng có thể tinh chỉnh độ sáng và nhiệt độ màu để phù hợp với môi trường hiển thị, giúp hình ảnh hiển thị đạt chất lượng tốt nhất.

11. Hiển thị tốt ở mức độ sáng thấp với độ xám cao

• Hỗ trợ low light & high gray, đảm bảo hình ảnh rõ ràng ngay cả khi màn hình hiển thị ở mức độ sáng thấp.

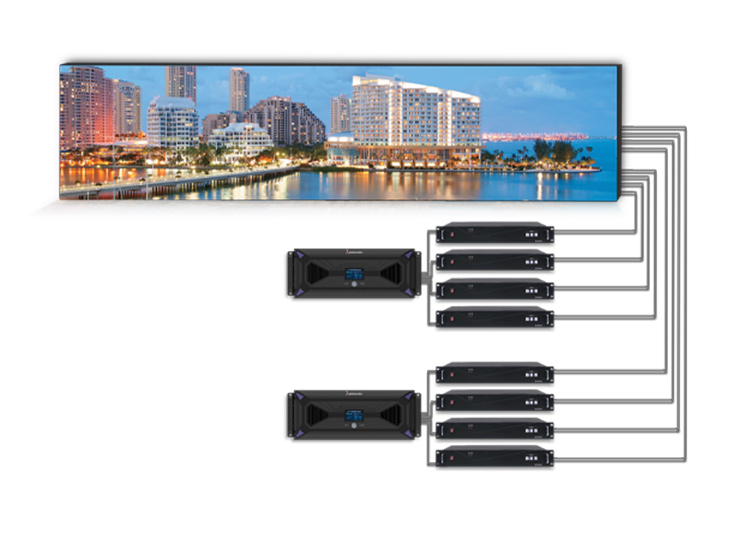

12. Công nghệ đồng bộ hóa khung hình Kystar Frame Synchronization (KFS)

• Khi kết hợp với Kommander Server, công nghệ KFS giúp đồng bộ hóa khung hình giữa nhiều server, cho phép xử lý màn hình lớn hơn 16K pixels mà vẫn đảm bảo hiển thị mượt mà, không bị lệch khung hình.

13. Công nghệ nâng cấp hình ảnh từ SDR lên HDR

• Hỗ trợ chuyển đổi từ SDR sang HDR, giúp cải thiện độ tương phản, tăng cường chi tiết hình ảnh và nâng cao chất lượng hiển thị, mang lại trải nghiệm hình ảnh sống động hơn.

2. Mô tả chức năng các cổng trên card phát Kystar ES16

Cổng đầu vào:

Loại cổng	Số lượng	Thông số kỹ thuật
DVI	4	DVI-D input, hỗ trợ độ phân giải tùy chỉnh
DP1.2	1	Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 7680×1080@60Hz
HDMI2.0	1	Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 7680×1080@60Hz
SYNC-IN	1	Đầu vào tín hiệu đồng bộ KFS

Cổng đầu ra:

Loại cổng	Số lượng	Thông số kỹ thuật
LAN	18	Mỗi cổng mạng hỗ trợ tải tối đa 655.360 pixel
HDMI2.0	1	Hỗ trợ HDMI2.0 loop out, đầu vào có thể là HDMI2.0 hoặc DP1.2
3D-SYNC	1	Đầu ra tín hiệu đồng bộ 3D
SYNC-OUT	1	Đầu ra tín hiệu đồng bộ KFS

Cổng điều khiển:

Loại cổng	Số lượng	Thông số kỹ thuật
COM	1	Giao tiếp với phần mềm máy tính để điều khiển card phát
NET	1	Giao tiếp với phần mềm máy tính để điều khiển card phát
USB-CFG	1	Giao tiếp với phần mềm máy tính để điều khiển card phát

3. Bản vẽ kích thước card phát ES16
