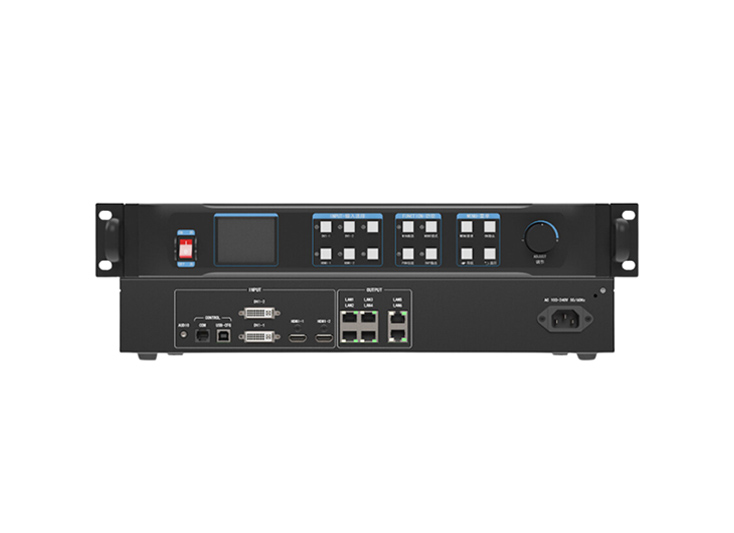

Bộ xử lý hình ảnh Kystar KLS6

Bộ xử lý hình ảnh KSV6 là thiết bị hai trong một, hỗ trợ 4 kênh đầu vào tín hiệu số và 6 cổng mạng đầu ra, với khả năng xử lý lên đến 3,9 triệu pixel. Sử dụng kiến trúc phần cứng FPGA thuần túy, KSV6 đảm bảo hoạt động ổn định 24/7 mà không bị gián đoạn. Thiết bị phù hợp cho màn hình LED cỡ lớn, màn hình pixel nhỏ, đáp ứng nhu cầu hiển thị chuyên nghiệp trong quảng cáo, sân khấu, hội nghị và giám sát.

1. Các tính năng nổi bật của KLS6

• Hiệu suất mạnh mẽ: 6 cổng mạng, mỗi cổng hỗ trợ 650.000 pixel, tổng tải lên đến 3,9 triệu pixel, độ phân giải tối đa 8.000 × 4.000 pixel.
• Hỗ trợ đa tín hiệu: 2 cổng HDMI 1.3, 2 cổng DVI-D, cho phép kết nối linh hoạt với nhiều nguồn tín hiệu số.
• Hiển thị đa hình ảnh: Hỗ trợ 3 hình ảnh cùng lúc, cho phép tùy chỉnh vị trí hiển thị linh hoạt.

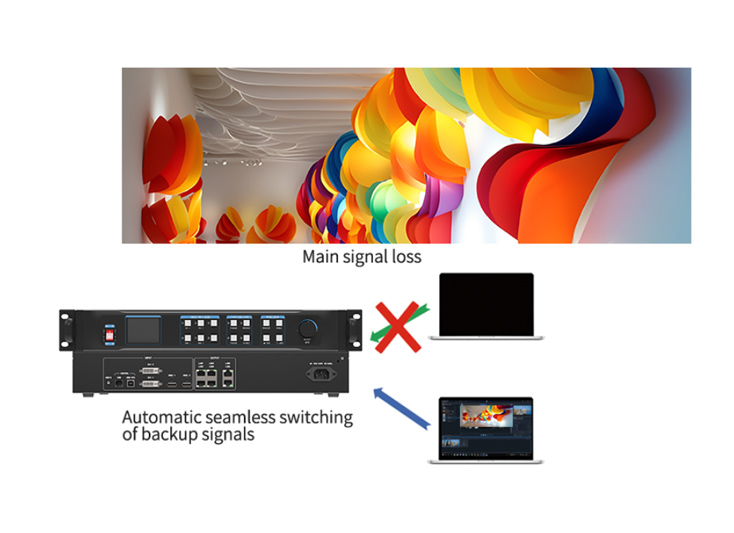

• Dự phòng tín hiệu nóng: Đảm bảo tín hiệu luôn ổn định, không gián đoạn khi có sự cố.
• Quản lý EDID: Hỗ trợ đọc, chỉnh sửa và tùy chỉnh EDID, tối ưu hóa khả năng hiển thị.
• Chức năng màn hình đen & đóng băng: Một chạm để tắt màn hình hoặc giữ nguyên khung hình.
• Xóa viền đen & cắt ảnh: Loại bỏ viền đen do tín hiệu đầu vào và cho phép cắt ảnh tùy chỉnh.
• Khóa phím: Ngăn thao tác nhầm khi vận hành hệ thống.
• Điều chỉnh độ sáng & độ tương phản: Hiệu chỉnh nhanh chóng theo thời gian thực.
• Công nghệ K-HDR: Chuyển đổi SDR sang HDR, tăng cường chi tiết và độ tương phản hình ảnh, nâng cao chất lượng hiển thị.

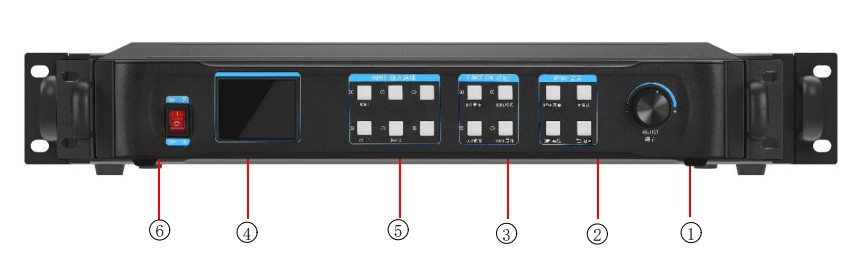

2. Nút chức năng trên bộ xử lý hình ảnh KLS6

STT	Tên	Mô tả chức năng
1	Công tắc nguồn	Bật/tắt nguồn thiết bị
2	Màn hình LCD	Hiển thị menu cài đặt và trạng thái hoạt động của thiết bị
3	Phím chọn đầu vào	– DVI-1: Phím số 1, chuyển tín hiệu sang cổng DVI-1

• DVI-2: Phím số 2, chuyển tín hiệu sang cổng DVI-2
• HDMI-1: Phím số 6, chuyển tín hiệu sang cổng HDMI-1
• HDMI-2: Phím số 7, chuyển tín hiệu sang cổng HDMI-2
• Đèn trạng thái đầu vào:
  • Sáng liên tục: Kết nối tín hiệu bình thường
  • Nhấp nháy: Không có tín hiệu hoặc tín hiệu lỗi | | 4 | Phím tắt chức năng | – Màn hình: Phím số 4, chuyển đổi nhanh màn hình
• Chế độ: Phím số 5, chọn chế độ người dùng
• Chức năng: Phím số 9, truy cập nhanh các chức năng phổ biến
• Xuất hình ảnh: Phím số 0, tắt nhanh màn hình đầu ra | | 5 | Menu điều khiển | – Menu: Truy cập hoặc quay lại giao diện chính
• OK: Xác nhận lựa chọn
• Điều hướng: Chỉnh sửa và điều hướng giao diện
• Trở về: Thoát khỏi giao diện hiện tại | | 6 | Núm xoay | – Nhấn để xác nhận lựa chọn
• Xoay để chọn mục menu hoặc điều chỉnh thông số |

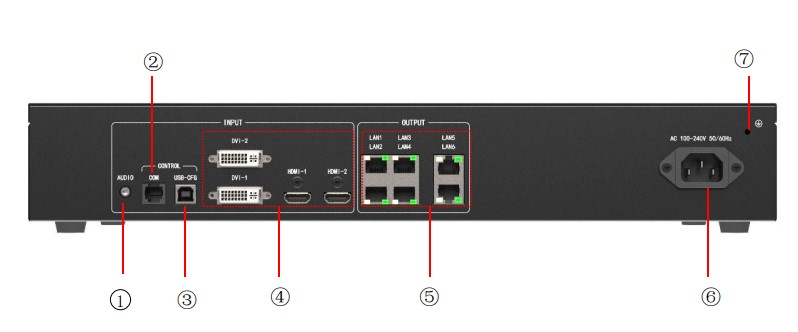

3. Thông số cổng kết nối KLS6

Loại	Số lượng	Thông số kỹ thuật
AUDIO	1	Đầu vào âm thanh TRS 1/8″, giao diện stereo 3.5mm, 2.0Vp-p / 10KΩ
COM	1	Cổng RS232, kết nối thiết bị điều khiển trung tâm

• Tốc độ truyền dữ liệu: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 (BT) | | USB-CFG | 1 | Giao diện kết nối với máy tính để điều khiển | | Cổng đầu vào | 4 | – DVI-1 & DVI-2: Hỗ trợ tối đa 1920×1200@60Hz, tùy chỉnh độ phân giải tối đa 2048×4000, hỗ trợ định dạng tín hiệu RGB444, YCbCr422, YCbCr444
• HDMI-1 & HDMI-2: Hỗ trợ tối đa 1920×1200@60Hz, tùy chỉnh độ phân giải tối đa 2048×4000, hỗ trợ định dạng tín hiệu RGB444, YCbCr422, YCbCr444 | | Nguồn điện | 1 | – Kết nối nguồn AC
• Điện áp đầu vào: 100-240V AC, 50/60Hz | | Cổng tiếp đất | 1 | Dùng để nối đất cho thiết bị |

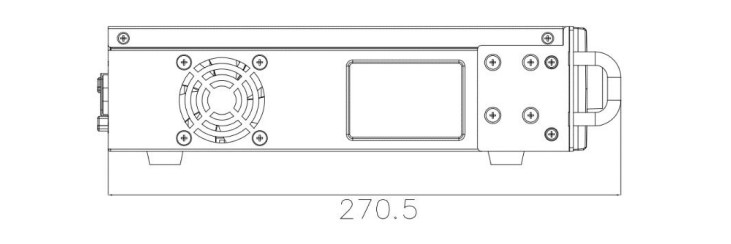

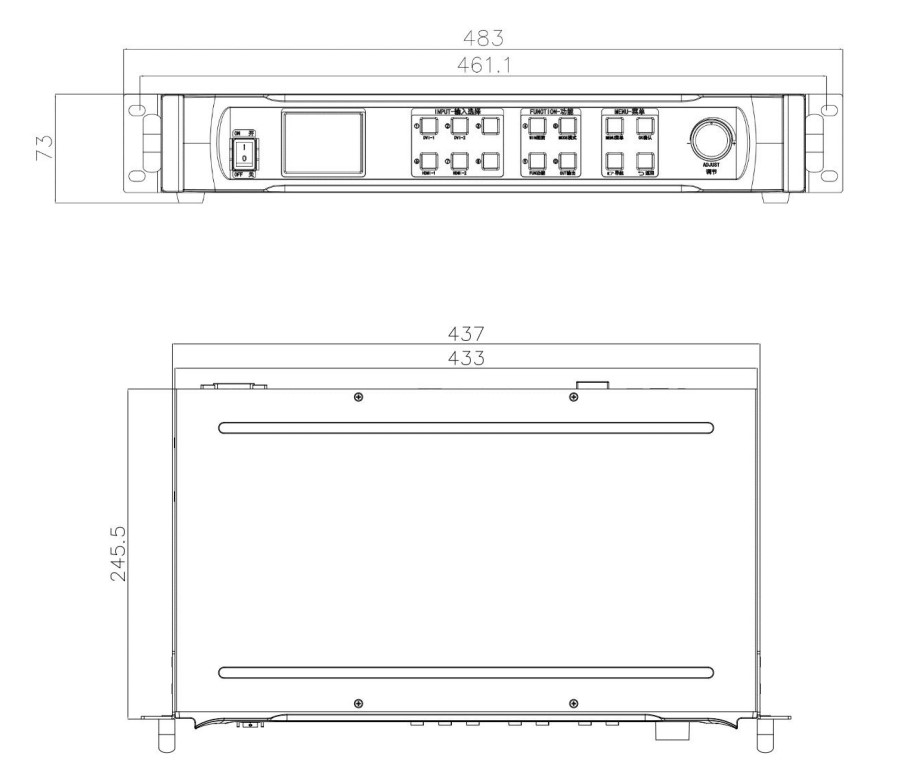

4. Sơ đồ kích thước thiết bị KLS6
