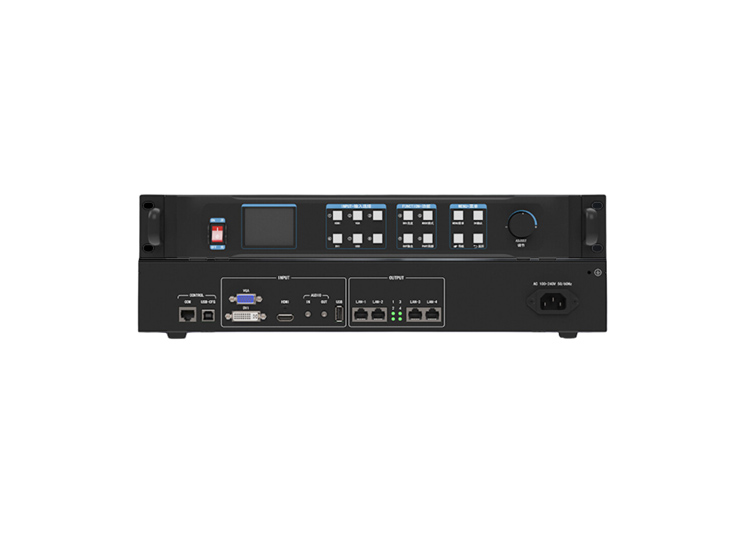

Bộ xử lý hình ảnh Kystar KLS4U

Trong lĩnh vực hiển thị LED, việc tối ưu hóa hiệu suất và đơn giản hóa quy trình vận hành luôn là ưu tiên hàng đầu. Kystar KLS4U ra đời như một giải pháp 3 trong 1 mạnh mẽ, tích hợp bộ xử lý video chuyên nghiệp, card phát LED và trình phát ngoại tuyến, giúp quản lý màn hình LED dễ dàng và hiệu quả hơn. Với thiết kế chỉ hai cổng mạng, KLS4U giúp tối ưu hóa cấu hình hệ thống, giảm thiểu thời gian cài đặt và nâng cao trải nghiệm hiển thị.

1. Các tính năng nổi bật của KLS4U

Công suất mạnh mẽ, đáp ứng màn hình LED lớn

• Thiết bị có 4 cổng mạng, giúp mở rộng khả năng kết nối.
• Tổng tải tối đa lên đến 2,5 triệu pixel, hỗ trợ màn hình LED lớn.
• Độ rộng tối đa 4096 pixel, chiều cao tối đa 1200 pixel, đảm bảo hiển thị sắc nét và chi tiết.

Hỗ trợ đa dạng cổng tín hiệu số

• 1 cổng HDMI 1.3, đảm bảo truyền tín hiệu chất lượng cao.
• 1 cổng DVI-D, tương thích với nhiều thiết bị phát.
• 1 cổng VGA, hỗ trợ các nguồn tín hiệu analog.
• 1 cổng USB, giúp phát nội dung trực tiếp mà không cần máy tính.

Hoạt động độc lập, không cần máy tính

• KLS4U có thể vận hành mà không cần kết nối với máy tính, giúp đơn giản hóa quá trình sử dụng.
• Hỗ trợ phát lại qua USB, tương thích với nhiều định dạng video và hình ảnh.

Quản lý cấu hình EDID linh hoạt

• Hỗ trợ đọc, chỉnh sửa và tùy chỉnh EDID (Dữ liệu nhận diện hiển thị mở rộng), giúp tối ưu hóa khả năng hiển thị của màn hình LED.

Tính năng tiện ích hỗ trợ hiển thị chuyên nghiệp

• Chức năng khóa phím giúp ngăn chặn thao tác nhầm.
• Chế độ tắt/màn hình đen nhanh chóng chỉ với một nút bấm.
• Chức năng đóng khung/cắt mép đen, giúp loại bỏ viền đen từ tín hiệu đầu vào và tối ưu hóa hiển thị toàn màn hình.
• Chỉnh độ sáng và độ tương phản theo thời gian thực, mang lại trải nghiệm hiển thị linh hoạt.

Cải thiện chất lượng hình ảnh với tính năng hiệu chỉnh VGA

• Hỗ trợ hiệu chỉnh VGA, giúp khắc phục tình trạng lệch hình ảnh do tín hiệu analog không ổn định.

Với những tính năng mạnh mẽ và đa dạng, Kystar KLS4U là lựa chọn hoàn hảo cho các hệ thống màn hình LED chuyên nghiệp, đảm bảo hiển thị chất lượng cao và vận hành linh hoạt.

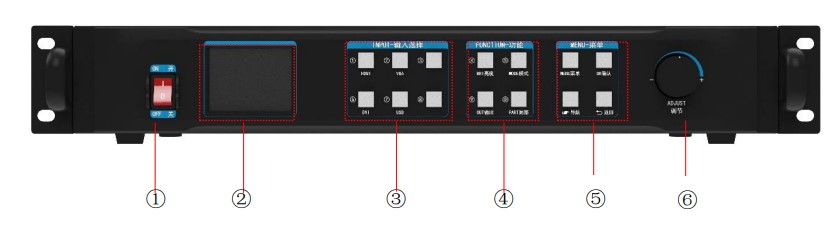

2. Nút chức năng trên bộ xử lý hình ảnh KLS4U

Số thứ tự	Tên phím	Chức năng & mô tả
①	Nút nguồn	Công tắc bật/tắt thiết bị
②	Màn hình LCD	Hiển thị menu cài đặt và trạng thái hoạt động của thiết bị
③	Phím chọn đầu vào	Chuyển đổi nhanh giữa các nguồn tín hiệu:
	HDMI (Phím số 1): Nhấn để chuyển sang tín hiệu HDMI
	VGA (Phím số 2): Nhấn để chuyển sang tín hiệu VGA
	DVI (Phím số 6): Nhấn để chuyển sang tín hiệu DVI
	USB (Phím số 7): Nhấn để chuyển sang tín hiệu USB
	Các phím số khác (3, 8): Dự phòng hoặc tùy chỉnh
	Đèn trạng thái nguồn vào:
	– Sáng liên tục: Tín hiệu đầu vào hoạt động bình thường
	– Nhấp nháy: Không có tín hiệu hoặc tín hiệu bị lỗi
④	Phím tắt chức năng	Truy cập nhanh vào các cài đặt quan trọng:
	Độ sáng (Phím số 4): Điều chỉnh nhanh độ sáng màn hình
	Chế độ hiển thị (Phím số 5): Chọn chế độ người dùng
	Màn hình đen (Phím số 9): Tắt màn hình nhanh
	Chuyển đổi chế độ cục bộ/tổng thể (Phím số 0)
⑤	Phím menu	– Menu: Nhấn để mở hoặc quay lại menu chính
	– OK: Xác nhận lựa chọn
	– Phím điều hướng: Điều chỉnh thông số hoặc di chuyển trong menu
	– Quay lại: Thoát khỏi giao diện hiện tại
⑥	Nút xoay điều chỉnh	– Nhấn để xác nhận lựa chọn
	– Xoay để di chuyển trong menu hoặc điều chỉnh thông số

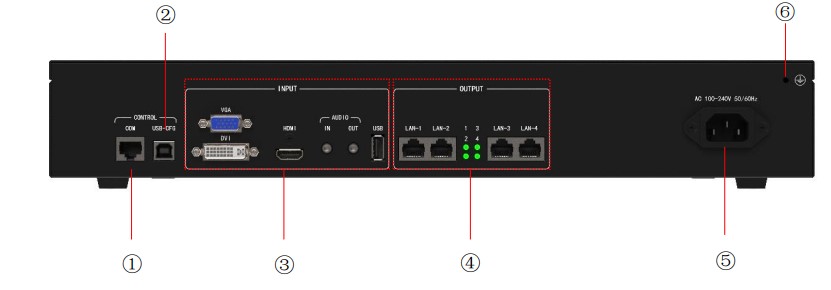

3. Thông số cổng kết nối KLS4U

Số thứ tự	Tên	Mô tả chức năng
①	Cổng COM	Giao diện RJ-45, dùng để kết nối với thiết bị điều khiển trung tâm
②	Cổng USB-CFG	Giao diện USB-CFG, dùng để kết nối với máy tính điều khiển
③	Cổng đầu vào	DVI: Hỗ trợ tối đa 1920×1200@60Hz
		Hỗ trợ độ phân giải tùy chỉnh, chiều rộng tối đa 2048 pixels, chiều cao tối đa 4000 pixels
		Hỗ trợ định dạng tín hiệu RGB444, YCbCr422, YCbCr444
		VGA: Chuẩn VESA, hỗ trợ tối đa 1920×1080@60Hz
		HDMI: Hỗ trợ tối đa 1920×1200@60Hz
		Hỗ trợ độ phân giải tùy chỉnh, chiều rộng tối đa 2048 pixels, chiều cao tối đa 4000 pixels
		Hỗ trợ định dạng tín hiệu RGB444, YCbCr422, YCbCr444
		AUDIO IN: Đầu vào âm thanh TRS 1/8”, cổng 3.5mm stereo, tín hiệu 2.0Vp-p / 10 KΩ
		AUDIO OUT: Đầu ra âm thanh TRS 1/4”, cổng 3.5mm stereo, tín hiệu 2.0Vp-p / 10 KΩ
		USB: Hỗ trợ đầu vào USB
		Hệ thống NTFS: Tối đa 2TB
		Hệ thống FAT32: Tối đa 192GB (tệp đơn tối đa 4GB)
④	Cổng đầu ra	LAN1-LAN4: Truyền dữ liệu đến card nhận tín hiệu
		Tải đơn lẻ: 650.000 pixels
		Tổng tải: 2.5 triệu pixels, rộng tối đa 4096 pixels, cao tối đa 1200 pixels
	Đèn báo trạng thái cổng mạng:
		Nhấp nháy: Giao tiếp bình thường với card nhận
		Sáng liên tục: Lỗi giao tiếp với card nhận
		Tắt: Cáp mạng chưa kết nối
⑤	Nguồn điện	Kết nối với nguồn điện xoay chiều 100-240V AC ~ 50/60Hz
⑥	Cổng tiếp địa	Dùng để nối đất cho thiết bị, đảm bảo an toàn

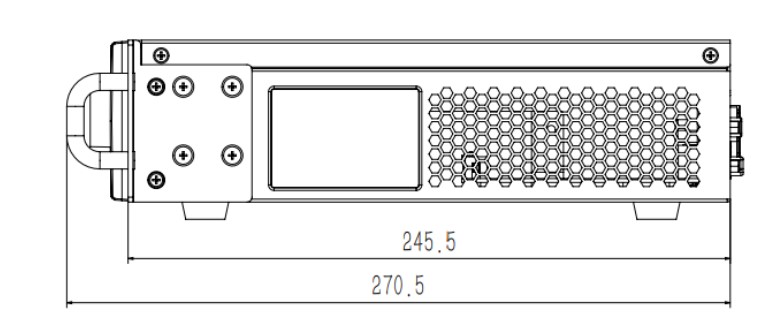

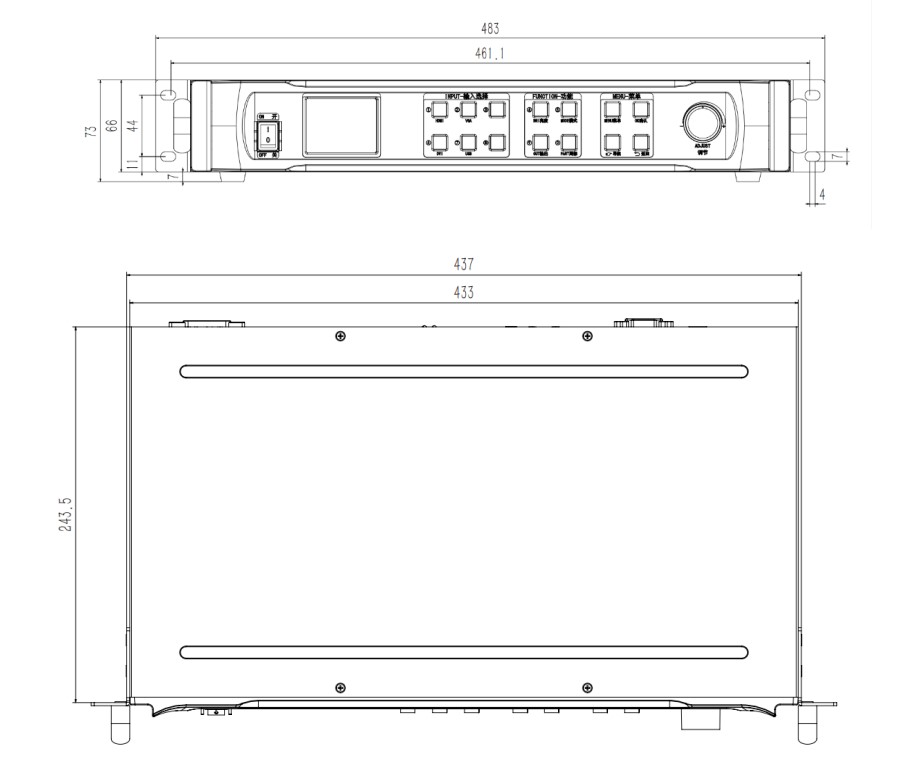

4. Sơ đồ kích thước thiết bị KLS4U

Các dung sai của kích thước tuyến tính và góc (nếu không được ghi rõ trên bản vẽ) sẽ tuân theo tiêu chuẩn GB/T1804-M.

GB/T1804-M là một tiêu chuẩn của Trung Quốc về dung sai lắp ghép trong chế tạo cơ khí. M (Medium) là cấp dung sai trung bình theo tiêu chuẩn này.
