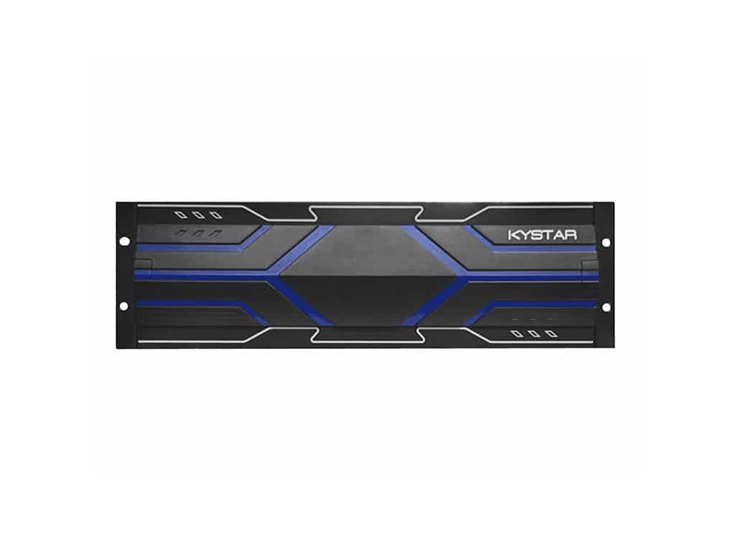

Bộ xử lý hình ảnh Kystar KLS24

KLS24 là bộ xử lý màn hình LED chuyên dụng cho các sự kiện biểu diễn trực tiếp. Thiết bị này được thiết kế theo công nghệ tiên tiến hàng đầu trong ngành, đáp ứng các tiêu chuẩn quốc tế và ngành công nghiệp.

KLS24 sử dụng kiến trúc phần cứng FPGA thuần túy, với thiết kế mô-đun cho tất cả các bo mạch, cho phép tùy chọn linh hoạt các bo mạch đầu vào theo nhu cầu sử dụng. Đây là thiết bị 3U đầu tiên trong ngành hỗ trợ đầu vào 4K@60Hz.

Tổng công suất tải của toàn bộ thiết bị lên đến 13,8 triệu pixel, đáp ứng hầu hết các nhu cầu hiển thị trong thực tế.

1. Các tính năng nổi bật của KLS24

Kiến trúc phần cứng FPGA thuần túy

Thiết bị sử dụng kiến trúc FPGA mà không cần CPU hay hệ điều hành, giúp tránh rủi ro bị nhiễm virus, treo máy hoặc bị lỗi hệ thống. Điều này đảm bảo thiết bị hoạt động ổn định trong thời gian dài, với thời gian trung bình giữa các lỗi (MTBF) lên tới hơn 30.000 giờ, hỗ trợ vận hành liên tục 24/7.

Công suất tải mạnh mẽ

• Mỗi cổng mạng có thể xử lý 650.000 pixel.
• Toàn bộ thiết bị có thể tải lên đến 13,8 triệu pixel.
• Hỗ trợ hiển thị với độ phân giải cực cao, tối đa 24.000 x 24.000 pixel.
• Cung cấp 24 cổng mạng để xuất tín hiệu.

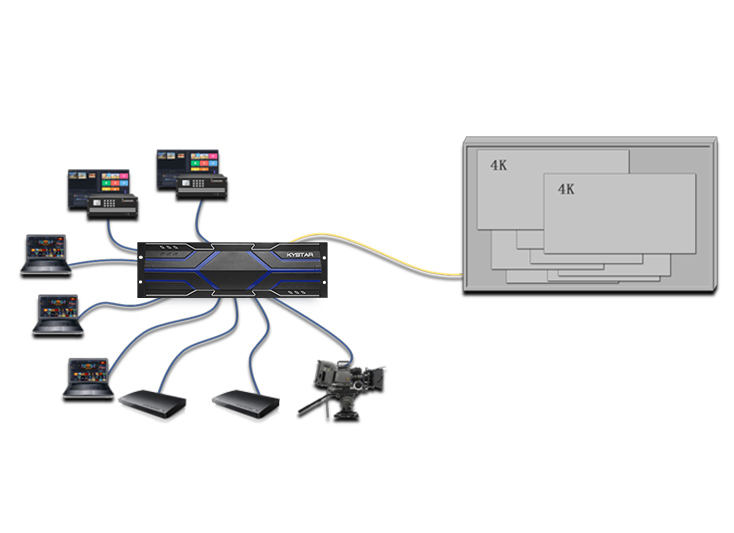

Hiển thị đa màn hình linh hoạt

Thiết bị cho phép hiển thị đồng thời lên đến 16 màn hình khác nhau, trong đó mỗi bo mạch đầu ra có thể hiển thị tối đa 8 màn hình riêng biệt. Màn hình có thể hiển thị nội dung trên nhiều cổng mạng đầu ra, đồng thời hỗ trợ chồng ghép nội dung và điều chỉnh kích thước tùy ý.

Hỗ trợ đầu vào độ phân giải cao

Thiết bị hỗ trợ độ phân giải đầu vào lên tới 4K@60Hz, với các cổng kết nối DP 1.2, HDMI 2.0, cho phép nhập tín hiệu ở độ phân giải tối đa 4096×2160@60Hz hoặc 7680×1080@60Hz. Điều này giúp màn hình LED hiển thị hình ảnh sắc nét và chi tiết cao.

Kiểm soát qua phần mềm tiện lợi

Người dùng có thể kết nối và điều khiển thiết bị thông qua phần mềm trên máy tính hoặc mạng LAN. Ngoài ra, thiết bị còn hỗ trợ kiến trúc B/S, cho phép truy cập quản lý từ xa thông qua trình duyệt web mà không cần cài đặt phần mềm chuyên dụng.

Quản lý nhóm màn hình thông minh

Thiết bị hỗ trợ quản lý hai nhóm màn hình riêng biệt, với mỗi nhóm có thể thiết lập độ phân giải đầu ra khác nhau. Điều này giúp người dùng kiểm soát và kết hợp nhiều loại màn hình LED trong các môi trường phức tạp một cách dễ dàng.

Công nghệ xử lý hình ảnh tiên tiến

• Công nghệ siêu phân giải giúp phóng to hoặc thu nhỏ hình ảnh mà không làm giảm chất lượng.
• Thuật toán bù hình ảnh, hạn chế hiện tượng nhòe hoặc mất nét khi phóng to nhiều lần.

Công nghệ ghép nối hình ảnh chính xác

• Thiết bị hỗ trợ công nghệ ghép hình chính xác, giúp loại bỏ tình trạng lệch hình hoặc hiển thị không đồng bộ giữa các tấm LED. Điều này giúp tạo ra hình ảnh mượt mà và đồng nhất, đặc biệt quan trọng khi sử dụng màn hình LED kích thước lớn.

Chế độ hiển thị tùy chỉnh tiện lợi

Người dùng có thể thiết lập trước nhiều bố cục hiển thị khác nhau và có thể gọi nhanh chỉ bằng một phím khi sử dụng, hỗ trợ tối đa 200 chế độ.”

Tức là, thiết bị cho phép người dùng lưu trước nhiều cách sắp xếp màn hình (chẳng hạn như chia màn hình thành nhiều vùng khác nhau, hiển thị nội dung theo nhiều kiểu khác nhau) và chuyển đổi giữa các chế độ này một cách nhanh chóng chỉ bằng một thao tác đơn giản. Thiết bị có thể lưu trữ tối đa 200 chế độ hiển thị khác nhau.

Quản lý thiết bị qua điện thoại

• Hỗ trợ ứng dụng di động (Android, iOS) để cài đặt thông số và quản lý tín hiệu.

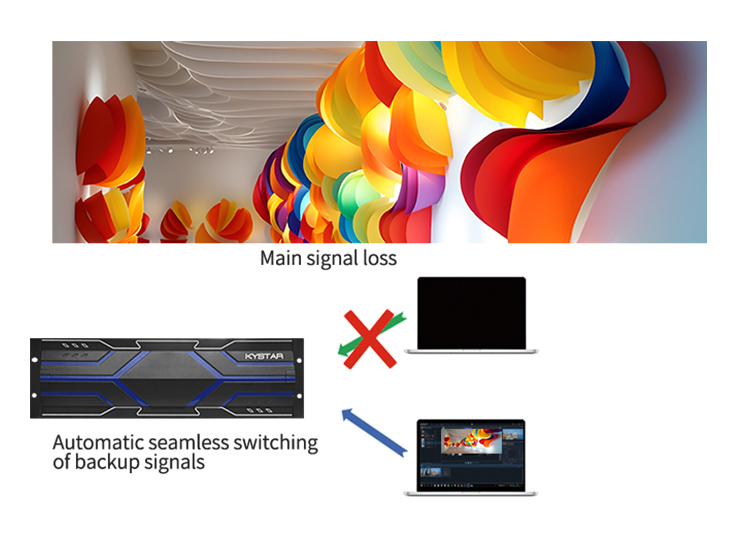

Chuyển đổi tín hiệu liền mạch

• Khi chuyển tín hiệu hoặc thay đổi chế độ hiển thị, không xuất hiện màn hình đen, không nhấp nháy, không bị giật lag.

Cài đặt độ phân giải linh hoạt

Độ phân giải của thiết bị có thể được người dùng thiết lập thông qua chức năng EDID.”

Trong đó, EDID (Extended Display Identification Data) là một giao thức giúp thiết bị hiển thị (màn hình LED, máy chiếu, v.v.) và thiết bị phát tín hiệu (máy tính, bộ xử lý video, v.v.) trao đổi thông tin về độ phân giải tối ưu, tần số quét và các thông số hiển thị khác.

Nói cách khác, người dùng có thể tùy chỉnh độ phân giải đầu ra của thiết bị thông qua EDID để phù hợp với màn hình hiển thị mà họ đang sử dụng.

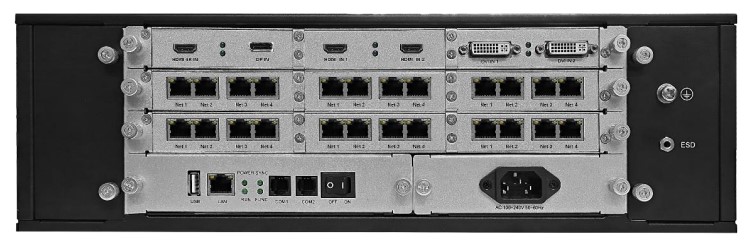

2. Thông số cổng kết nối KLS24

Loại cổng	Số lượng	Độ phân giải tối đa	Ghi chú
DVI-D (24+1)	2	2048×1152@60Hz	Hỗ trợ tùy chỉnh độ phân giải, tương thích với HDMI 1.3 và các phiên bản thấp hơn
HDMI 1.3	2	2048×1152@60Hz	Hỗ trợ tùy chỉnh độ phân giải, tương thích với HDMI 1.3 và các phiên bản thấp hơn
HDMI 2.0	1	4096×2160@60Hz hoặc 7680×1080@60Hz	Hỗ trợ tùy chỉnh độ phân giải, chiều rộng tối đa 8000 điểm, chiều cao tối đa 4000 điểm
DP 1.2	1	4096×2160@60Hz hoặc 7680×1080@60Hz	Hỗ trợ tùy chỉnh độ phân giải, chiều rộng tối đa 8000 điểm, chiều cao tối đa 4000 điểm



Loại cổng	Số lượng	Thông số kỹ thuật
LAN	24	Cổng mạng LAN, dùng để truyền dữ liệu đến card nhận tín hiệu. Mỗi cổng mạng có thể tải tối đa 650.000 pixel, với chiều rộng tối đa 4.000 điểm và chiều cao tối đa 4.000 điểm. Tổng tải của toàn bộ thiết bị lên đến 13,8 triệu pixel, với chiều rộng tối đa 24.000 điểm và chiều cao tối đa 24.000 điểm



Loại cổng	Số lượng	Thông số kỹ thuật
RS-232 (DB-9)	1	Tốc độ truyền dữ liệu: 4.800 / 9.600 / 19.200 / 38.400 / 57.600 / 115.200 bps
RJ-45	1	Cổng mạng 100M

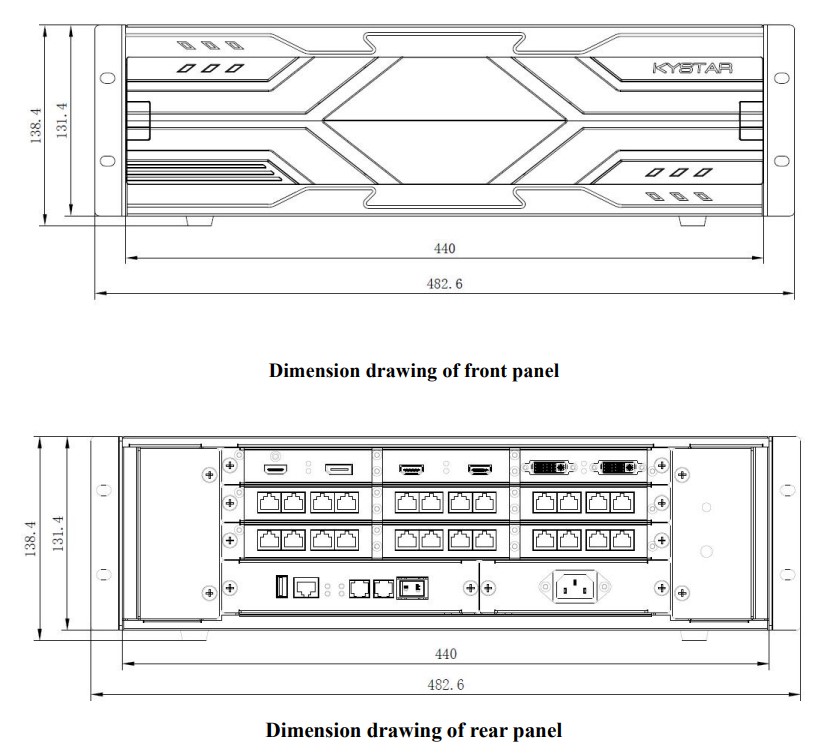

3. Sơ đồ kích thước thiết bị KLS24
