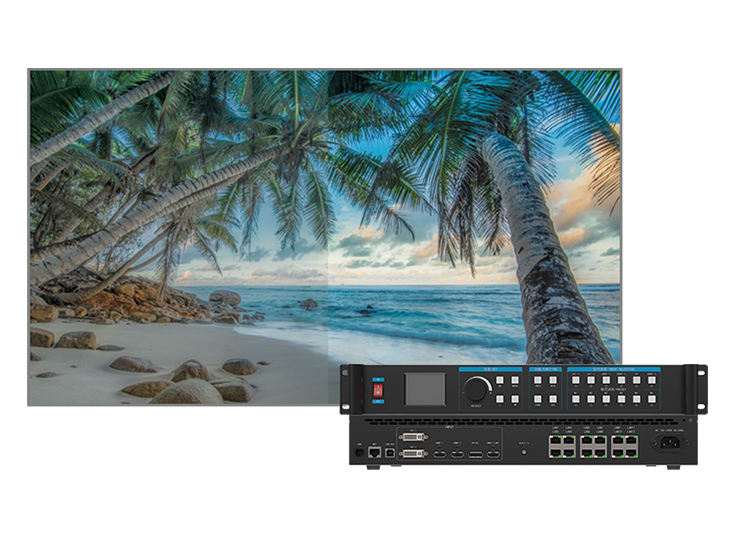

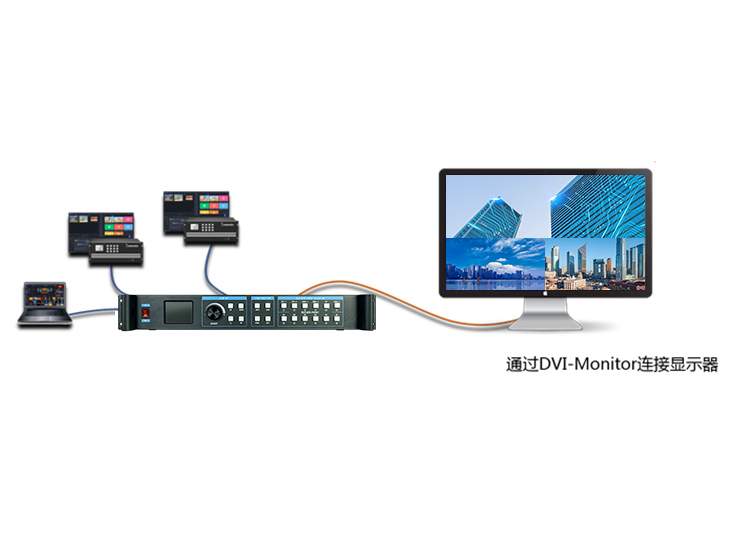

Bộ xử lý hình ảnh Kystar KLS12

Bộ điều khiển hai trong một KSV12 hỗ trợ đầu vào tín hiệu số 4K@30Hz và có 12 cổng mạng đầu ra, với khả năng tải tối đa 7,8 triệu pixel. Thiết bị sử dụng kiến trúc phần cứng FPGA thuần túy, đảm bảo hoạt động liên tục 24/7. KSV12 đáp ứng nhu cầu điều khiển màn hình LED cỡ lớn, đặc biệt phù hợp cho màn hình LED có khoảng cách điểm ảnh nhỏ.

1. Các tính năng nổi bật của KLS12

• Khả năng tải cao: Thiết bị có 12 cổng mạng, mỗi cổng có thể xử lý 650.000 pixel, tổng tải tối đa lên đến 7,8 triệu pixel. Màn hình đầu ra có thể đạt độ rộng 12.000 pixel và độ cao 4.000 pixel, đáp ứng nhu cầu hiển thị màn hình LED lớn.

• Hỗ trợ nhiều cổng tín hiệu số: Thiết bị hỗ trợ đa dạng cổng kết nối, bao gồm 1 DP1.1, 1 HDMI1.4, 2 HDMI1.3 và 2 DVI-D, giúp linh hoạt trong việc kết nối với nhiều nguồn tín hiệu khác nhau.

• Hiển thị đa màn hình: Hỗ trợ hiển thị đồng thời 3 hình ảnh trên màn hình với khả năng tùy chỉnh vị trí hiển thị của từng hình ảnh theo nhu cầu.

• Điều chỉnh hình ảnh linh hoạt: Mọi lớp hiển thị có thể được cắt, điều chỉnh độ trong suốt để tạo hiệu ứng hình ảnh tốt nhất.

• Hiệu ứng chuyển đổi tín hiệu đặc biệt: Khi chuyển đổi giữa các nguồn tín hiệu, thiết bị hỗ trợ nhiều hiệu ứng đặc biệt như mờ dần, vuốt lên/xuống/trái/phải, cắt hình theo vòng tròn, kim cương hoặc hiệu ứng lược.

• Sao lưu tín hiệu nóng: Hỗ trợ sao lưu tín hiệu trong trường hợp nguồn chính gặp sự cố, giúp đảm bảo hiển thị liên tục và ổn định.

• Quản lý cấu hình EDID: Cho phép đọc, chỉnh sửa và tùy chỉnh EDID (Dữ liệu Nhận diện Hiển thị Mở rộng) để tối ưu hóa độ phân giải và khả năng tương thích với màn hình.

• Chức năng đóng băng và tắt màn hình nhanh: Người dùng có thể nhanh chóng đóng băng hình ảnh hoặc chuyển màn hình sang trạng thái đen chỉ bằng một thao tác đơn giản.

• Cắt viền đen và xóa khung đen: Giải quyết vấn đề viền đen do tín hiệu đầu vào gây ra, cho phép cắt và điều chỉnh kích thước của bất kỳ nguồn tín hiệu nào mà vẫn giữ được trạng thái toàn màn hình.

• Khóa phím điều khiển: Hỗ trợ chức năng khóa phím để tránh các thao tác nhầm, đảm bảo an toàn khi vận hành.

• Điều chỉnh độ sáng và độ tương phản: Người dùng có thể điều chỉnh nhanh chóng và chính xác độ sáng, độ tương phản của toàn bộ màn hình hiển thị.

• Công nghệ K-HDR: Hỗ trợ chuyển đổi từ SDR sang HDR, cải thiện độ tương phản của video thường, tăng cường chi tiết hình ảnh và giúp nội dung hiển thị sắc nét, sống động hơn.

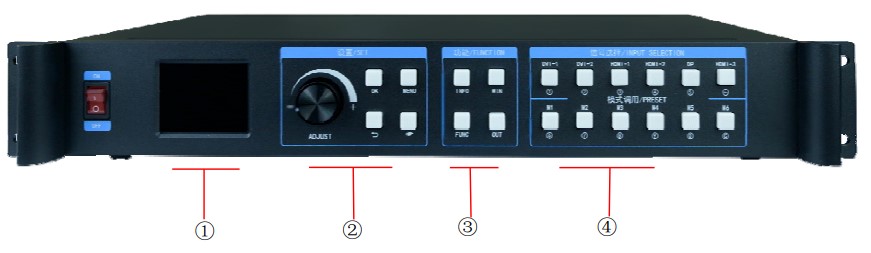

2. Nút chức năng trên bộ xử lý hình ảnh KLS12

Số thứ tự	Mô tả chức năng
①	Màn hình LCD hiển thị thông tin đầy đủ màu sắc
②	Cài đặt các thông số
③	Khu vực gọi chức năng
④	Khu vực gọi nhanh nguồn tín hiệu và lưu/gọi chế độ cài đặt trước

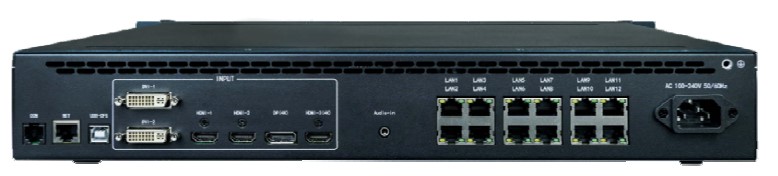

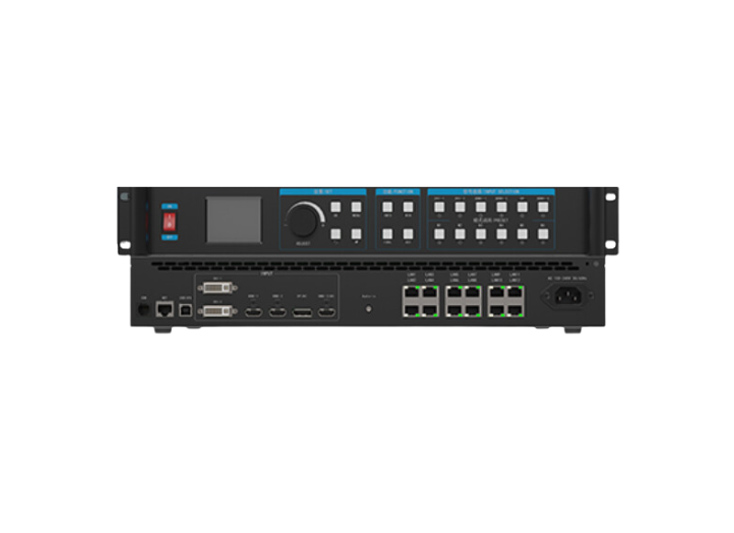

3. Thông số cổng kết nối KLS12

Cổng vào	Số lượng	Thông số kỹ thuật
DVI	2	Hỗ trợ độ phân giải tối đa 1920×1200@60Hz; hỗ trợ độ phân giải đầu vào tùy chỉnh, với độ rộng tối đa 4096 và độ cao tối đa 4000.
HDMI 1.3	2	Chuẩn HDMI 1.3, hỗ trợ độ phân giải tối đa 1920×1200@60Hz; hỗ trợ độ phân giải đầu vào tùy chỉnh, với độ rộng tối đa 4096 và độ cao tối đa 4000.
HDMI 1.4	1	Chuẩn HDMI 1.4, hỗ trợ độ phân giải tối đa 3840×2160@30Hz; hỗ trợ độ phân giải đầu vào tùy chỉnh, với độ rộng tối đa 7680 và độ cao tối đa 4000.
DP	1	Chuẩn DisplayPort 1.1, hỗ trợ độ phân giải tối đa 3840×2160@30Hz; hỗ trợ độ phân giải đầu vào tùy chỉnh, với độ rộng tối đa 7680 và độ cao tối đa 4000.
1/8″ TRS Audio	1	Giao diện âm thanh stereo 3.5mm, 2.0Vp-p / 10 KΩ.

Cổng ra	Số lượng	Thông số kỹ thuật
LAN (1~12)	12	Cổng LAN dùng để truyền dữ liệu đến card nhận, với khả năng tải tối đa 7,8 triệu pixel.

Cổng điều khiển	Số lượng	Thông số kỹ thuật
USB (Type-B)	1	Giao diện USB-CFG dùng để kết nối với máy tính để điều khiển.
RJ11 (RS-232)	1	Hỗ trợ tốc độ truyền dữ liệu 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 (BT).
RJ-45	1	Cổng mạng 100m, dùng để kết nối với máy tính điều khiển.

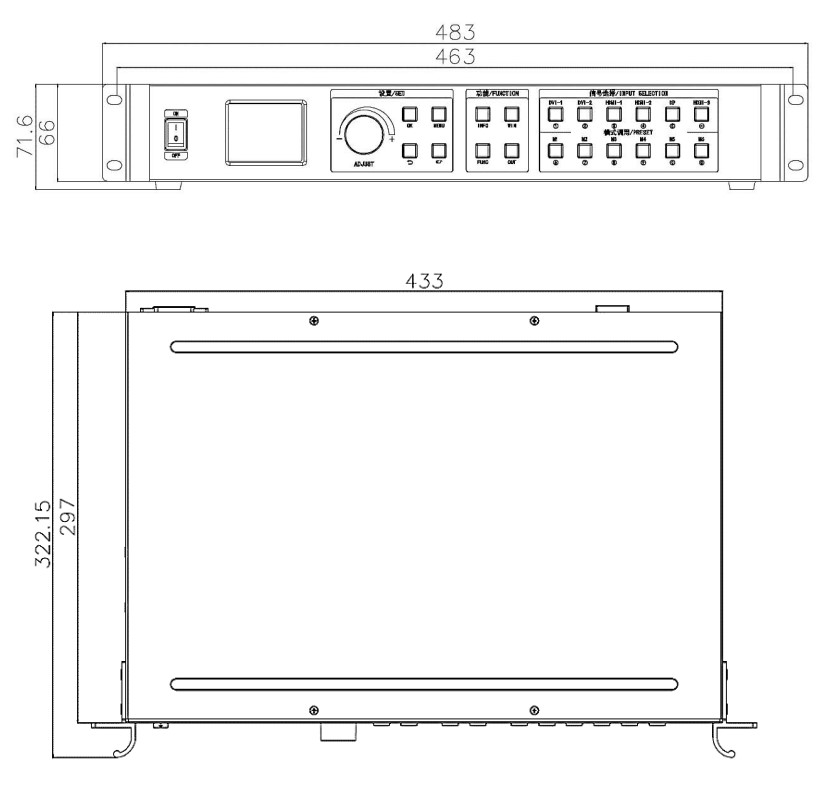

4. Sơ đồ kích thước thiết bị KLS12
