Màn hình LED hiển thị sai tỉ lệ hình ảnh và hướng khắc phục

Trong thực tế vận hành, một trong những vấn đề thường gặp ở màn hình LED là hình ảnh hiển thị sai tỉ lệ, bao gồm kéo dãn, co lại, bị cắt hoặc xuất hiện viền đen. Vấn đề này không chỉ ảnh hưởng đến thẩm mỹ mà còn làm giảm hiệu quả truyền tải thông tin, đặc biệt khi hình ảnh chứa nội dung thương hiệu, chữ hoặc logo.
Nguyên nhân gây ra hiện tượng này thường phức tạp, xuất phát từ nhiều yếu tố liên quan đến nội dung, phần cứng, hệ thống điều khiển, lắp đặt vật lý và tín hiệu video. Bài viết này sẽ phân tích chi tiết các nguyên nhân, giúp người vận hành hoặc nhà quản lý hiểu rõ và có giải pháp phòng tránh hoặc khắc phục.

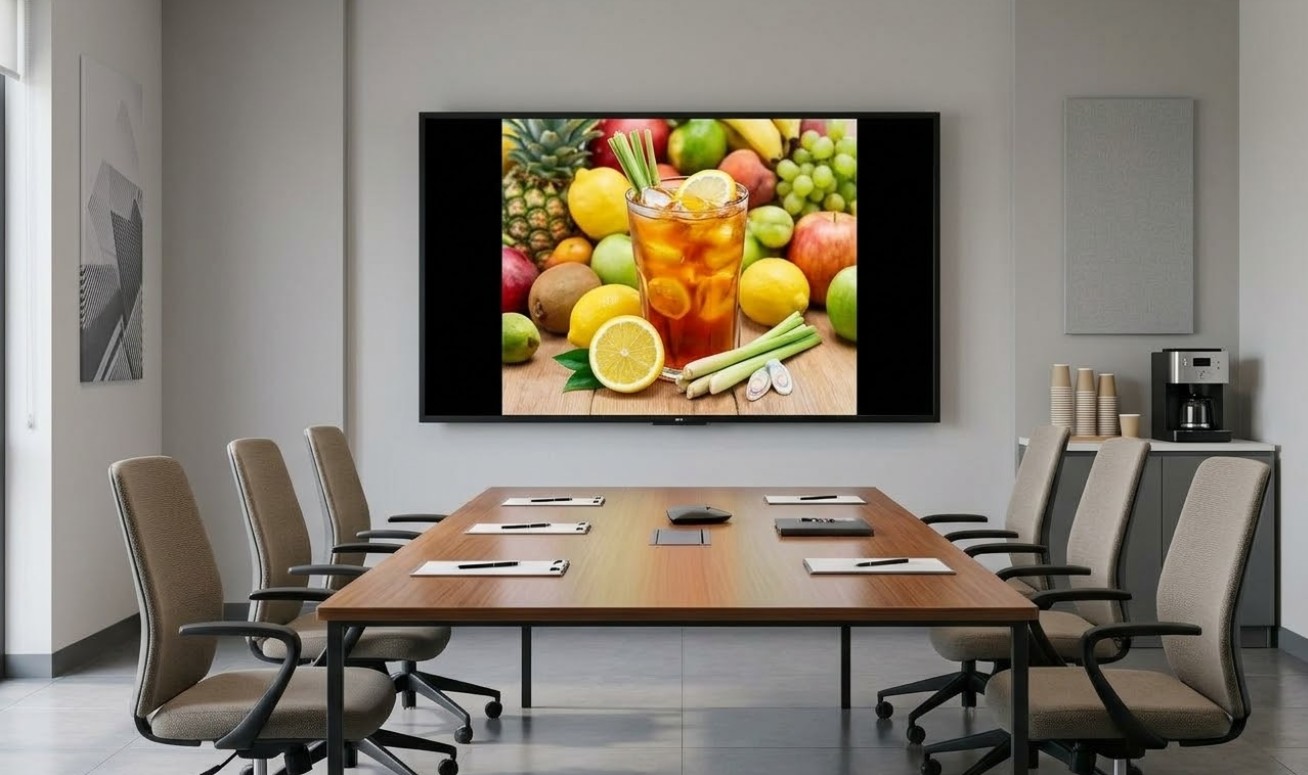

1. Nguyên nhân từ nội dung và tỉ lệ xuất/đầu vào

Hình ảnh hiển thị sai tỉ lệ trên màn hình LED thường bắt nguồn từ việc nội dung và màn hình không khớp. Có thể chia ra các yếu tố chính như sau:

1.1 Tỉ lệ nội dung không phù hợp với màn hình

• Nội dung thường được thiết kế theo các chuẩn phổ biến như 16:9 hoặc 4:3.
• Màn hình LED ghép từ nhiều module có thể có tỉ lệ không chuẩn hoặc khác với nội dung.
• Hậu quả: hình ảnh bị kéo dãn, co lại, cắt phần trên/dưới, hoặc xuất hiện viền đen hai bên.

1.2 Độ phân giải nguồn không khớp

• Media player hoặc máy tính xuất ra tín hiệu video không trùng với số điểm ảnh thực của màn hình.
• Hệ thống điều khiển phải scale hoặc cắt bớt hình ảnh để khớp màn hình.
• Hậu quả: hình ảnh biến dạng, mất chi tiết, chữ hoặc logo có thể bị cắt.

1.3 Chế độ scaling hoặc auto-fit

• Nhiều hệ thống chỉ cung cấp các tùy chọn như:
  • Tự động vừa khít màn hình
  • Giữ nguyên tỉ lệ
• Nếu chế độ scaling được bật, hình ảnh sẽ bị co giãn để lấp đầy màn hình, gây biến dạng.

1.4 Nội dung không có vùng an toàn (safe zone)

• Trên màn hình ghép, các module có viền hoặc khung vật lý ảnh hưởng đến hiển thị.
• Nếu chữ, logo hoặc yếu tố quan trọng đặt sát mép màn hình, chúng có thể bị cắt hoặc biến dạng.

2. Nguyên nhân từ hệ thống điều khiển và phần cứng

Ngay cả khi nội dung được thiết kế đúng, hệ thống điều khiển và phần cứng vẫn có thể gây ra hiển thị sai tỉ lệ. Nguyên nhân chính bao gồm:

2.1 Cấu hình bộ điều khiển không chính xác

Bộ điều khiển màn hình LED hoặc video processor cần được cấu hình đúng về:

• Số module theo hàng và cột
• Kích thước pixel trên mỗi module
• Tổng số điểm ảnh của toàn màn hình

Nếu bất kỳ thông số nào không khớp thực tế, hình ảnh có thể:

• Bị lệch hoặc xoay
• Xuất hiện các vùng trống hoặc méo hình

2.2 Thẻ nhận tín hiệu (receiving card) và module không đồng bộ

• Thẻ nhận hoặc module không được cài đặt đúng sẽ ảnh hưởng trực tiếp đến hiển thị.
• Khi module từ các lô khác nhau có pixel pitch khác nhau, màn hình tổng hợp có thể bị sai tỉ lệ, hình ảnh bị kéo dãn hoặc co ngắn.

2.3 Lỗi lắp đặt module

Module bị ghép sai thứ tự hoặc không thẳng hàng khiến hệ thống điều khiển hiểu sai kích thước màn hình.

Hậu quả:

• Nội dung bị biến dạng
• Hình ảnh hiển thị không đều, mất thẩm mỹ
• Các chi tiết quan trọng như chữ, logo có thể bị cắt hoặc lệch vị trí

3. Nguyên nhân từ lắp đặt và kết cấu vật lý

Lắp đặt và kết cấu vật lý của màn hình LED cũng ảnh hưởng đáng kể đến tỉ lệ hiển thị. Các nguyên nhân chính bao gồm:

3.1 Kích thước vật lý của màn hình

• Nhiều màn hình có chiều ngang lớn và chiều cao hạn chế, dẫn đến tỉ lệ vật lý khác xa chuẩn nội dung.
• Nếu không điều chỉnh nội dung hoặc thêm viền, hình ảnh sẽ bị kéo dài hoặc co ngắn, làm giảm chất lượng hình ảnh.

3.2 Lắp đặt module không chính xác

• Khi module không thẳng hàng hoặc lệch vị trí, hình ảnh trên từng module sẽ bị kéo lệch, gây méo hình tổng thể.
• Sự khác biệt về kích thước module cũng làm hình ảnh bị biến dạng.

3.3 Module trễ tín hiệu hoặc lỗi

• Một số module bị trễ tín hiệu hoặc gặp lỗi riêng lẻ có thể gây biến dạng vùng hình ảnh tương ứng.
• Mặc dù không trực tiếp thay đổi tỉ lệ toàn màn hình, nhưng vẫn ảnh hưởng đến tính đồng nhất và thẩm mỹ.

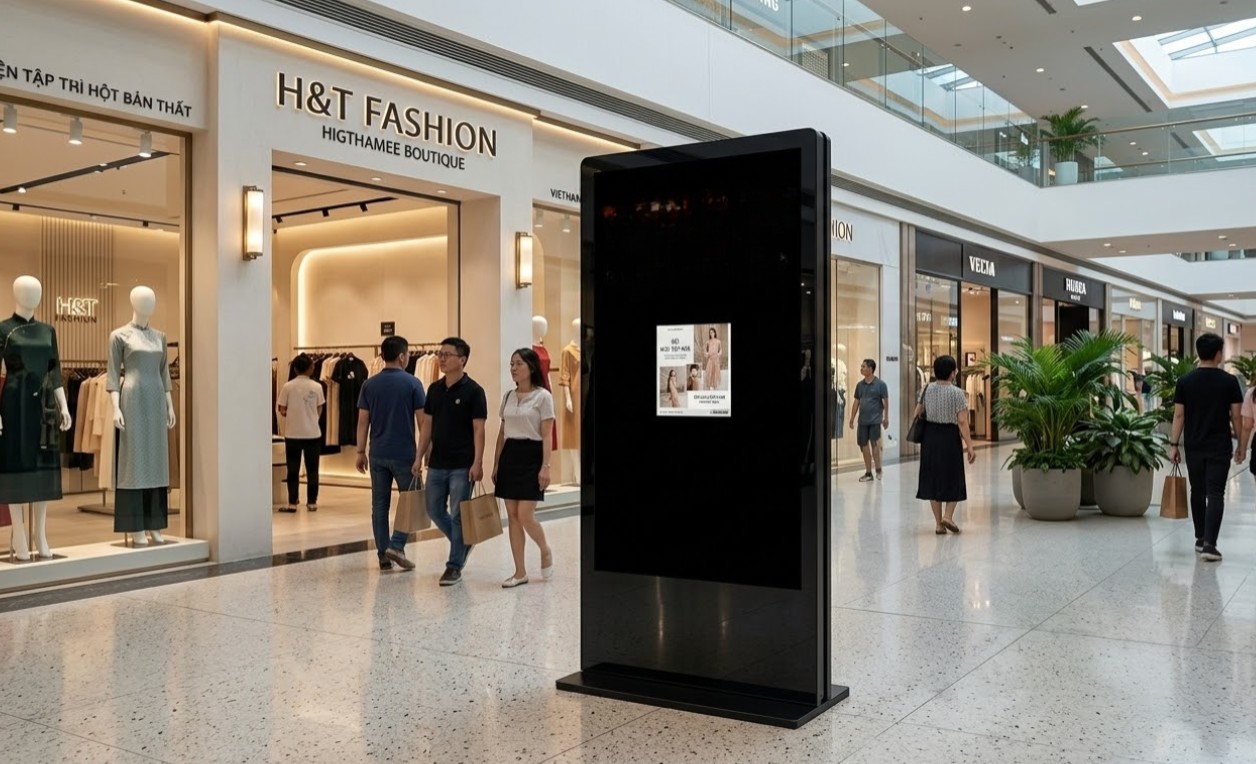

4. Nguyên nhân từ tín hiệu, phần mềm và firmware

Nguồn tín hiệu và phần mềm điều khiển đóng vai trò quan trọng trong việc hiển thị đúng tỉ lệ. Nguyên nhân phổ biến gồm:

4.1 Tín hiệu và độ phân giải nguồn

• Máy phát, media player hoặc máy tính xuất ra độ phân giải hoặc tỉ lệ không đúng so với màn hình.
• Nếu không có bộ xử lý hoặc scaler thích hợp, hình ảnh sẽ không khớp màn hình, gây kéo giãn hoặc co ngắn.

4.2 Refresh rate và tín hiệu quét

• Refresh rate không phù hợp hoặc tín hiệu quét lệch chuẩn có thể buộc bộ xử lý scale hình ảnh không đồng đều.
• Hậu quả: hình ảnh bị co giãn, méo hoặc giật khung hình.

4.3 Firmware hoặc driver lỗi

• Firmware hoặc driver của card nhận, bộ điều khiển hoặc phần mềm quản lý nếu lỗi hoặc thiết lập mặc định không phù hợp sẽ gây sai tỉ lệ.
• Hiện tượng thường gặp: hình ảnh bị cắt, co, kéo không đều.
• Giải pháp: cập nhật firmware, kiểm tra và hiệu chỉnh thiết lập để đảm bảo hiển thị chính xác.

5. Tóm tắt các nguyên nhân chính

Nhìn chung, các nguyên nhân gây hiển thị sai tỉ lệ hình ảnh trên màn hình LED ghép module có thể được phân loại thành bốn nhóm chính:

1. Nội dung và tỉ lệ đầu vào: tỉ lệ nội dung không khớp màn hình, độ phân giải nguồn sai, chế độ scaling không phù hợp, nội dung không có vùng an toàn.
2. Hệ thống điều khiển và phần cứng: cấu hình controller hoặc thẻ nhận không chính xác, module lệch thứ tự hoặc pixel pitch khác nhau.
3. Lắp đặt và kết cấu vật lý: tỉ lệ vật lý của màn hình khác chuẩn, module không thẳng hàng hoặc có kích thước khác nhau, các module trễ tín hiệu.
4. Tín hiệu, phần mềm và firmware: nguồn xuất không đúng tỉ lệ, refresh rate hoặc tín hiệu quét không phù hợp, firmware hoặc driver lỗi, cài đặt mặc định không chính xác.

6. Hướng dẫn kiểm tra và khắc phục

Để khắc phục hiện tượng hiển thị sai tỉ lệ, các bước kiểm tra và điều chỉnh gồm:

1. Xác định đúng độ phân giải và tỉ lệ màn hình LED: kiểm tra số pixel ngang × cao thực tế và so sánh với nội dung. Nếu tỉ lệ không khớp, cần tạo nội dung phù hợp hoặc thêm viền.
2. Kiểm tra cấu hình controller và video processor: xác nhận số module theo hàng/cột, kích thước pixel, tắt chế độ scaling không mong muốn, bật tùy chọn giữ nguyên tỉ lệ.
3. Kiểm tra nội dung nguồn: đảm bảo nội dung được thiết kế đúng tỉ lệ, xuất ra đúng độ phân giải, tránh đặt các yếu tố quan trọng sát mép màn hình.
4. Kiểm tra lắp đặt và module: đảm bảo module thẳng hàng, đúng thứ tự, không có module lỗi hoặc khác lô.
5. Kiểm tra tín hiệu, phần mềm và firmware: cập nhật firmware, driver, đảm bảo refresh rate và tín hiệu quét phù hợp, kiểm tra các kết nối tín hiệu.

Hiển thị sai tỉ lệ hình ảnh trên màn hình LED xuất phát từ nhiều yếu tố, bao gồm nội dung, phần cứng, lắp đặt vật lý và tín hiệu. Việc kiểm tra đồng bộ tỉ lệ nội dung, độ phân giải, cấu hình hệ thống, lắp đặt chính xác và firmware cập nhật sẽ giúp hình ảnh được trình chiếu đúng chuẩn, đảm bảo hiệu quả truyền tải thông tin và thẩm mỹ.
