Màn hình LED 7 đoạn – nguyên lý hoạt động, ưu nhược điểm

Màn hình LED 7 đoạn (Seven Segment Display) là một loại màn hình hiển thị kỹ thuật số được sử dụng rộng rãi trong các thiết bị điện tử. Nó bao gồm 7 đèn LED nhỏ được sắp xếp theo hình dạng của số 8, cho phép hiển thị các chữ số từ 0 đến 9 và một số ký tự khác. Mỗi đoạn LED có thể được bật hoặc tắt để tạo thành các con số khác nhau.

1. Lịch sử ra đời và phát triển của màn hình LED 7 đoạn

Màn hình LED 7 đoạn có một lịch sử phát triển liên quan mật thiết đến sự tiến bộ của công nghệ hiển thị và điện tử.

• Giai đoạn phát triển ban đầu (thập niên 1900s): Khái niệm về màn hình 7 đoạn được đề xuất từ đầu thế kỷ 20, khi các nhà nghiên cứu tìm kiếm một giải pháp đơn giản để hiển thị số trên các thiết bị điện tử. Mặc dù không có ứng dụng rộng rãi vào thời điểm đó, nhưng ý tưởng về việc sử dụng các đoạn thanh đơn giản để tạo ra chữ số đã bắt đầu được hình thành.
• Năm 1910: Một trong những bằng sáng chế sớm nhất liên quan đến màn hình 7 đoạn thuộc về Frank W. Wood, người đã đăng ký bằng sáng chế cho một loại hiển thị số sử dụng các đoạn đơn lẻ vào năm 1910. Tuy nhiên, việc áp dụng công nghệ này vẫn chưa phát triển do hạn chế về nguồn sáng.
• Thập niên 1960: Công nghệ LED (Light Emitting Diode) bắt đầu phát triển mạnh, mang đến khả năng ứng dụng rộng rãi hơn cho màn hình 7 đoạn. Trước khi LED được sử dụng, các công nghệ như bóng đèn neon, sợi đốt hay màn hình điện tử cơ học cũng đã thử nghiệm việc hiển thị số, nhưng chúng tiêu thụ nhiều năng lượng và cồng kềnh.
• Năm 1970s: Màn hình LED 7 đoạn chính thức bùng nổ và được sử dụng rộng rãi trong các thiết bị điện tử nhờ vào việc sản xuất hàng loạt LED. Các công ty điện tử như Hewlett-Packard và Texas Instruments đã bắt đầu tích hợp màn hình LED 7 đoạn vào máy tính bỏ túi và các thiết bị đo lường.
• Sự phát triển đến hiện nay: Mặc dù có sự ra đời của nhiều công nghệ hiển thị tiên tiến hơn như LCD, OLED, nhưng màn hình LED 7 đoạn vẫn giữ được vị trí trong các thiết bị điện tử giá rẻ, thiết bị công nghiệp và các sản phẩm đòi hỏi sự đơn giản, hiệu quả.

2. Vai trò của màn hình LED 7 đoạn trong công nghệ hiện nay

Tại sao màn hình LED 7 đoạn vẫn còn phổ biến và được ưa chuộng?

Dù các công nghệ hiển thị hiện đại như LCD, OLED và e-ink ngày càng phổ biến, màn hình LED 7 đoạn vẫn duy trì được sự phổ biến nhờ một số lý do sau:

• Chi phí thấp: Màn hình LED 7 đoạn có giá thành rẻ hơn nhiều so với các công nghệ khác, giúp các nhà sản xuất tiết kiệm chi phí sản xuất.
• Dễ sử dụng và lập trình: Các hệ thống điều khiển cho màn hình LED 7 đoạn thường đơn giản và dễ thực hiện, phù hợp cho các ứng dụng cần tính tiện lợi.
• Độ tin cậy cao: LED có tuổi thọ lâu dài, ít bị hỏng và rất bền bỉ trong các môi trường công nghiệp hay điều kiện sử dụng khắc nghiệt.
• Thích hợp cho ứng dụng hiển thị số: Với các thiết bị chỉ cần hiển thị số (như đồng hồ kỹ thuật số, thiết bị đo lường, và máy tính bỏ túi), màn hình LED 7 đoạn là sự lựa chọn tối ưu và dễ đọc.

Các lĩnh vực sử dụng màn hình LED 7 đoạn

• Điện tử tiêu dùng: Một trong những ứng dụng phổ biến nhất của màn hình LED 7 đoạn là trong các thiết bị điện tử tiêu dùng như đồng hồ kỹ thuật số, máy tính bỏ túi, và đồng hồ báo thức.
• Thiết bị đo lường: Trong ngành công nghiệp và khoa học, màn hình LED 7 đoạn được sử dụng trong các thiết bị đo lường điện tử như vôn kế, ampe kế, và các thiết bị đo khác nhờ khả năng hiển thị chính xác các số liệu đo lường.
• Đồng hồ kỹ thuật số: Đồng hồ kỹ thuật số là một trong những sản phẩm sử dụng phổ biến nhất màn hình LED 7 đoạn. Nó cung cấp khả năng hiển thị rõ ràng các con số giờ, phút và giây, giúp người dùng dễ dàng theo dõi thời gian.

Tóm lại, màn hình LED 7 đoạn, mặc dù đơn giản và đã xuất hiện từ lâu, nhưng nhờ những ưu điểm về chi phí, độ bền và tính dễ sử dụng, vẫn duy trì vị trí quan trọng trong nhiều ứng dụng thực tiễn ngày nay.

3. Cấu tạo và nguyên lý hoạt động của màn hình LED 7 đoạn

3.1. Cấu tạo chi tiết của màn hình LED 7 đoạn

Màn hình LED 7 đoạn là một thiết bị điện tử được thiết kế để hiển thị các con số và một số ký tự cơ bản bằng cách sử dụng 7 thanh sáng (LED). Mỗi con số từ 0 đến 9 được hình thành từ sự kết hợp của các đoạn này.

Các đoạn của màn hình LED 7 đoạn:

Một màn hình LED 7 đoạn được chia thành 7 thanh sáng, được đánh dấu lần lượt là: a, b, c, d, e, f, g.

Các đoạn này sắp xếp theo hình dạng chữ nhật, mỗi đoạn có thể được bật (sáng) hoặc tắt (tối).

Cách sắp xếp các đoạn:

• Đoạn a: Nằm ở phía trên cùng.
• Đoạn b và c: Nằm ở cạnh phải, từ trên xuống dưới.
• Đoạn d: Nằm ở dưới cùng.
• Đoạn e và f: Nằm ở cạnh trái, từ dưới lên trên.
• Đoạn g: Nằm ở giữa, ngang qua trung tâm.

Mỗi con số từ 0 đến 9 sẽ là sự kết hợp khác nhau của các đoạn này. Ví dụ:

• Số 0: Các đoạn a, b, c, d, e, f sẽ sáng, còn đoạn g sẽ tắt.
• Số 1: Chỉ có các đoạn b, c sáng.
• Số 8: Tất cả các đoạn a, b, c, d, e, f, g đều sáng.

Các loại màn hình LED 7 đoạn phổ biến:

• Dạng đơn: Màn hình chỉ hiển thị một chữ số duy nhất. Loại này thường được sử dụng trong các thiết bị đơn giản như đồng hồ kỹ thuật số hoặc các thiết bị đo lường nhỏ.

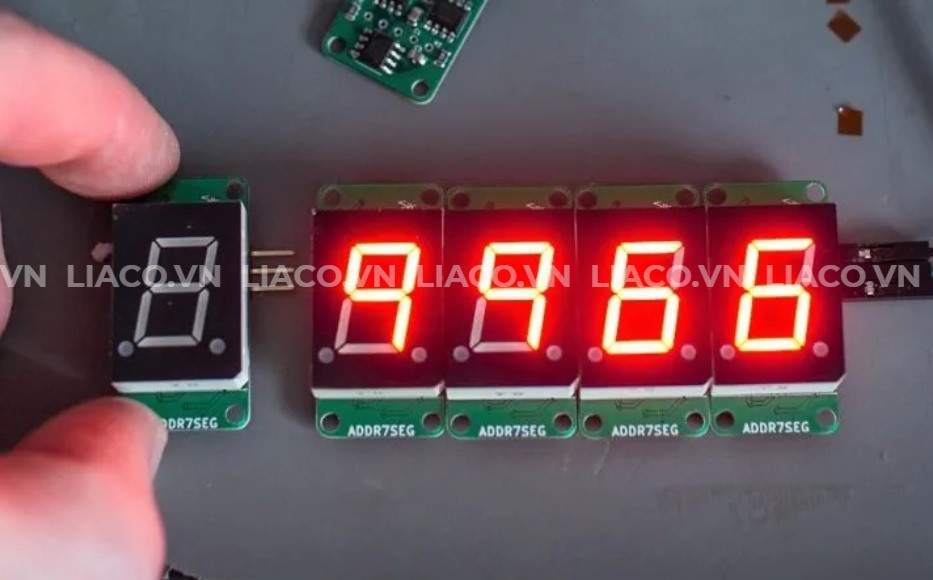

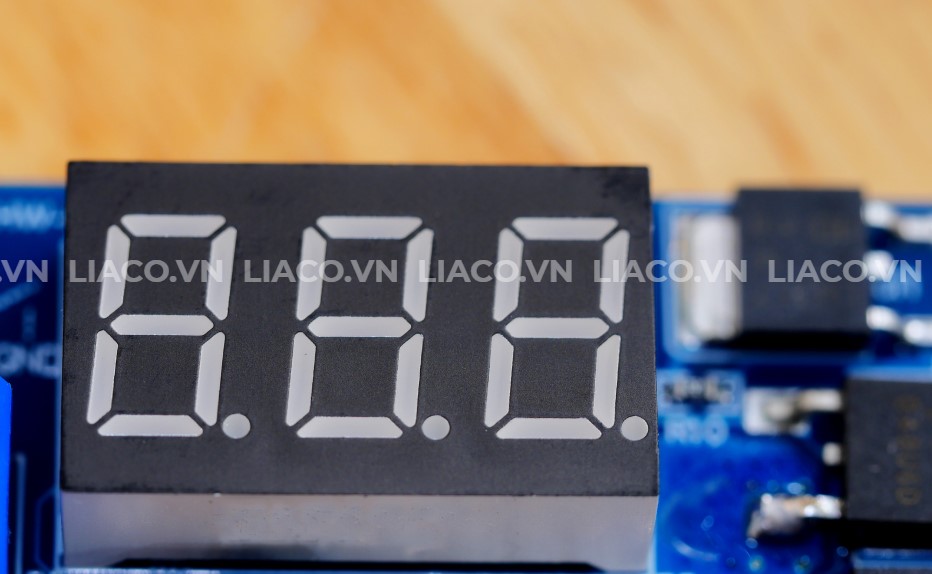

• Dạng ghép nhiều chữ số: Nhiều màn hình LED 7 đoạn đơn được ghép lại với nhau để hiển thị các số dài hơn, như giá trị nhiệt độ, thời gian hoặc kết quả đo lường.

3.2. Nguyên lý hoạt động

Cách các đoạn LED sáng để tạo thành các con số từ 0 đến 9:

• Mỗi đoạn của màn hình LED 7 đoạn là một diode phát sáng (LED). Khi một đoạn được cung cấp điện, nó sẽ sáng lên.
• Các con số từ 0 đến 9 được hiển thị bằng cách bật hoặc tắt các đoạn tương ứng để tạo ra hình dạng của con số.

Ví dụ:

• Số 2: Các đoạn a, b, d, e, g sáng lên, tạo thành hình dạng của số 2.
• Số 4: Các đoạn b, c, f, g sáng, còn các đoạn khác tắt.

Khái niệm về mạch điều khiển LED 7 đoạn:

Có hai cách kết nối cơ bản cho màn hình LED 7 đoạn:

• Cathode chung: Ở loại này, tất cả các cathode (cực âm) của các đoạn LED được kết nối chung, và các anode (cực dương) của từng đoạn được điều khiển riêng lẻ.
• Anode chung: Ở loại này, các anode (cực dương) của các đoạn LED được kết nối chung, và các cathode (cực âm) được điều khiển riêng lẻ.

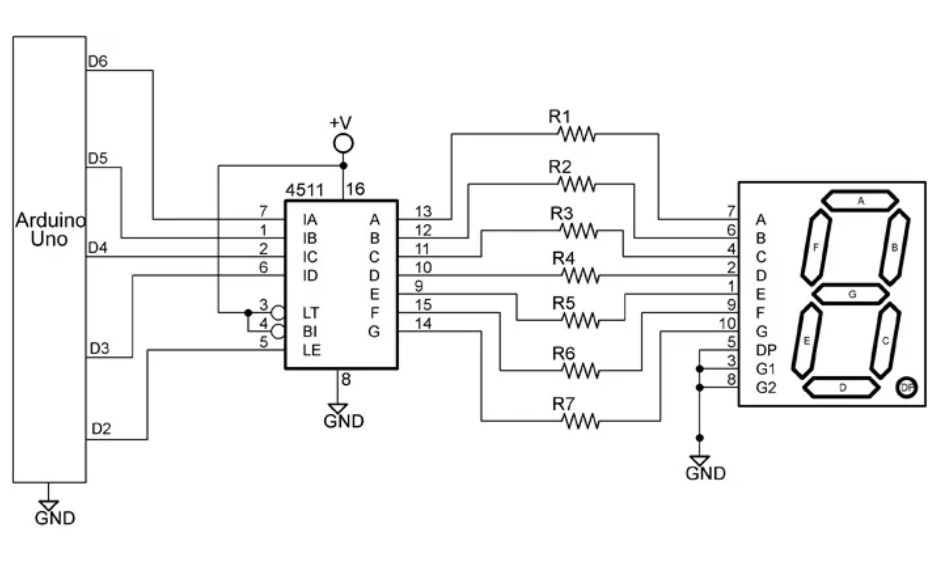

Sơ đồ mạch điện: Một màn hình LED 7 đoạn sẽ được kết nối với một mạch điều khiển, mạch này quyết định các đoạn nào sẽ sáng dựa trên dữ liệu đầu vào. Các vi điều khiển hoặc bộ đếm số thường được sử dụng để điều khiển LED 7 đoạn, bằng cách gửi tín hiệu điện đến các đoạn cần sáng.

3.3. Đặc tính kỹ thuật của màn hình LED 7 đoạn

Mỗi màn hình LED 7 đoạn có các thông số kỹ thuật cụ thể mà người dùng cần biết để có thể sử dụng đúng cách:

Các thông số kỹ thuật quan trọng:

• Điện áp hoạt động: Điện áp cần thiết để làm sáng một đoạn LED thường nằm trong khoảng từ 1.8V đến 3.3V tùy thuộc vào màu sắc của LED.
• Dòng điện tiêu thụ: Mỗi đoạn LED tiêu thụ một lượng dòng điện nhỏ (khoảng 10-20 mA) khi hoạt động. Điều này có nghĩa là cả màn hình tiêu thụ rất ít điện năng, phù hợp cho các thiết bị chạy bằng pin.
• Độ sáng: Độ sáng của màn hình LED 7 đoạn phụ thuộc vào dòng điện đi qua LED. Độ sáng này phải đủ rõ ràng để dễ nhìn nhưng không quá sáng đến mức gây khó chịu.
• Màu sắc hiển thị: Màn hình LED 7 đoạn có thể có nhiều màu khác nhau, bao gồm đỏ, xanh lá cây, xanh dương và trắng. Màu đỏ thường là phổ biến nhất do nó tiêu thụ ít năng lượng hơn và dễ nhìn hơn trong nhiều điều kiện ánh sáng.

Khả năng tương thích và các tiêu chuẩn công nghiệp liên quan:

• Màn hình LED 7 đoạn thường được thiết kế tuân theo các tiêu chuẩn công nghiệp để đảm bảo tính tương thích và hoạt động ổn định với các mạch điện khác. Các tiêu chuẩn này đảm bảo rằng màn hình có thể hoạt động ổn định ở các mức điện áp và dòng điện xác định.
• Một số màn hình LED 7 đoạn hiện đại có khả năng tương thích với các vi điều khiển phổ biến như Arduino, PIC hay STM32, giúp việc lập trình và điều khiển trở nên dễ dàng hơn.

4. Ứng dụng của màn hình LED 7 đoạn trong thực tiễn

4.1. Ứng dụng trong đời sống hàng ngày

Các sản phẩm và thiết bị sử dụng màn hình LED 7 đoạn:

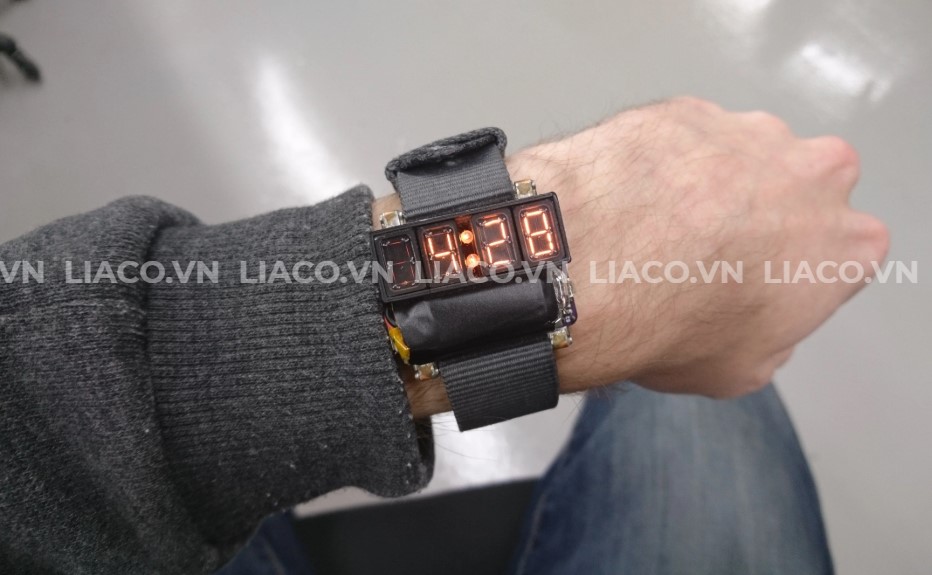

• Đồng hồ điện tử: Đây là ứng dụng phổ biến nhất của màn hình LED 7 đoạn. Hầu hết các loại đồng hồ kỹ thuật số đeo tay hay treo tường đều sử dụng màn hình LED 7 đoạn để hiển thị thời gian (giờ, phút, giây).
• Máy tính cầm tay (calculator): Nhiều loại máy tính cầm tay giá rẻ, đặc biệt là các dòng đơn giản, sử dụng màn hình LED 7 đoạn để hiển thị các con số và kết quả tính toán.
• Thiết bị đo lường: Một số loại thiết bị đo lường đơn giản như đồng hồ đo nhiệt độ, đồng hồ đo điện áp (voltmeter), hay đồng hồ đo cường độ dòng điện (ammeter) cũng sử dụng màn hình LED 7 đoạn để hiển thị kết quả.
• Thiết bị điện tử gia đình: Ví dụ như lò vi sóng, nồi cơm điện, và các loại máy móc gia dụng khác, thường dùng màn hình LED 7 đoạn để hiển thị thông tin như thời gian, nhiệt độ hay chế độ hoạt động.

Lý do màn hình LED 7 đoạn được sử dụng phổ biến trong các thiết bị điện tử đơn giản:

• Dễ đọc và đơn giản: Màn hình LED 7 đoạn hiển thị các con số rõ ràng và dễ hiểu, giúp người dùng có thể dễ dàng nắm bắt thông tin mà không cần phải tìm hiểu sâu về thiết bị.
• Chi phí thấp: Màn hình LED 7 đoạn có chi phí sản xuất thấp hơn so với các loại màn hình khác như LCD hay OLED, điều này khiến chúng trở thành lựa chọn phổ biến cho các thiết bị điện tử giá rẻ.
• Độ bền cao: LED có tuổi thọ cao, hoạt động bền bỉ, không dễ hỏng hóc, do đó chúng thích hợp để sử dụng trong các thiết bị mà người dùng cần độ tin cậy cao.
• Tiêu thụ điện năng thấp: LED 7 đoạn tiêu thụ rất ít năng lượng, phù hợp cho các thiết bị sử dụng pin hoặc yêu cầu tiêu thụ điện năng ít.

4.2. Ứng dụng trong công nghiệp và thiết bị chuyên dụng

Vai trò của màn hình LED 7 đoạn trong các hệ thống đo lường công nghiệp:

• Màn hình LED 7 đoạn được sử dụng trong nhiều hệ thống đo lường và hiển thị các chỉ số kỹ thuật quan trọng trong nhà máy, xưởng sản xuất hoặc các thiết bị đo lường công nghiệp.
• Các hệ thống như máy đo lưu lượng, máy đo tốc độ, đồng hồ đo áp suất, và thiết bị đo nồng độ thường dùng màn hình LED 7 đoạn để cung cấp dữ liệu nhanh và chính xác cho người vận hành. Các con số hiển thị lớn, rõ ràng giúp người vận hành dễ dàng theo dõi và giám sát thông số.

Ứng dụng trong hệ thống hiển thị nhiệt độ, tốc độ, và các chỉ số kỹ thuật:

• Trong các nhà máy, các hệ thống điều khiển nhiệt độ, tốc độ, hoặc các chỉ số kỹ thuật khác như mức độ rung, tốc độ dòng chảy, hay nhiệt độ của dây chuyền sản xuất đều sử dụng màn hình LED 7 đoạn để hiển thị giá trị. Điều này giúp các kỹ thuật viên có thể dễ dàng theo dõi và điều chỉnh các hệ thống khi cần thiết.
• Một ví dụ điển hình là các hệ thống máy đo tốc độ gió hoặc máy đo tốc độ quay (RPM), các thiết bị này thường dùng màn hình LED 7 đoạn để hiển thị giá trị chính xác, nhờ đó người điều khiển có thể dựa vào số liệu để đưa ra quyết định điều chỉnh nhanh chóng.

4.3. Ứng dụng trong lĩnh vực giáo dục và học tập

Màn hình LED 7 đoạn như một công cụ học tập trong các khóa học về điện tử cơ bản:

• Trong các lớp học về điện tử cơ bản, đặc biệt là tại các trường kỹ thuật hoặc các khóa học về vi điều khiển, lập trình nhúng, màn hình LED 7 đoạn thường được dùng để giới thiệu các khái niệm cơ bản về hiển thị số và mạch điện.

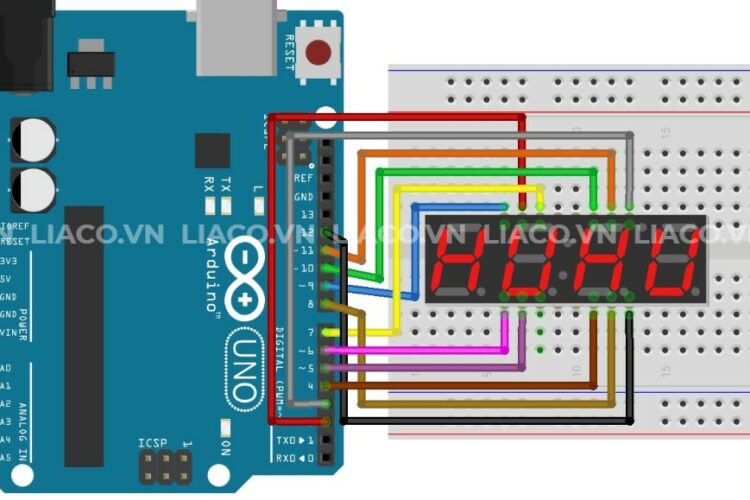

• Các học sinh, sinh viên được học cách kết nối và điều khiển màn hình LED 7 đoạn bằng cách sử dụng các vi điều khiển như Arduino, Raspberry Pi hay các bộ vi xử lý khác. Điều này giúp họ nắm bắt rõ hơn về cách hoạt động của hệ thống điện tử và lập trình điều khiển.

Cách sử dụng màn hình LED 7 đoạn trong các dự án DIY (Do It Yourself):

• Màn hình LED 7 đoạn rất phổ biến trong các dự án DIY, đặc biệt là những người mới bắt đầu học về điện tử. Các dự án DIY thường sử dụng màn hình LED 7 đoạn để hiển thị thông số như đếm số, đồng hồ bấm giờ, đồng hồ hiển thị thời gian thực, hoặc các thiết bị đếm ngược.
• Người dùng có thể dễ dàng tìm thấy các tài liệu và hướng dẫn trực tuyến về cách sử dụng màn hình LED 7 đoạn trong các dự án cá nhân. Việc sử dụng màn hình LED 7 đoạn trong các dự án này không chỉ giúp họ học được cách làm việc với phần cứng, mà còn khuyến khích tư duy sáng tạo và khả năng giải quyết vấn đề kỹ thuật.

5. Lợi ích và nhược điểm khi sử dụng màn hình LED 7 đoạn

5.1. Ưu điểm của màn hình LED 7 đoạn

1. Tiết kiệm năng lượng, độ bền cao:

• Tiết kiệm năng lượng: Màn hình LED 7 đoạn tiêu thụ ít điện năng so với các loại màn hình khác như LCD hoặc OLED. Điều này làm cho chúng trở thành một lựa chọn lý tưởng cho các thiết bị cần tiết kiệm năng lượng như thiết bị cầm tay, thiết bị đo lường, và đồng hồ kỹ thuật số. LED có tuổi thọ kéo dài, trung bình khoảng 50.000 đến 100.000 giờ hoạt động trước khi độ sáng bắt đầu giảm.
• Độ bền cao: Được làm từ các vật liệu bán dẫn bền vững, LED không dễ bị hư hại bởi các va đập cơ học như các loại màn hình khác. Điều này giúp tăng độ bền và giảm chi phí bảo trì, làm cho chúng trở thành lựa chọn tuyệt vời trong môi trường công nghiệp hoặc các thiết bị thường xuyên chịu tác động.

2. Dễ dàng tích hợp vào các mạch điện tử đơn giản:

• Dễ lập trình và điều khiển: Màn hình LED 7 đoạn dễ dàng được điều khiển thông qua các vi điều khiển (như Arduino, Raspberry Pi), chỉ cần sử dụng các mạch đơn giản để điều khiển các đoạn LED khác nhau. Điều này làm cho chúng phù hợp với các dự án DIY (Do It Yourself) hoặc các sản phẩm tiêu dùng nhỏ gọn.
• Kích thước nhỏ gọn: Màn hình LED 7 đoạn có kích thước rất nhỏ, không đòi hỏi không gian lớn để lắp đặt, thích hợp cho nhiều loại thiết bị từ cầm tay cho đến các thiết bị lớn hơn.

3. Chi phí sản xuất thấp, hiệu quả hiển thị rõ ràng:

• Chi phí thấp: So với màn hình LCD hoặc OLED, LED 7 đoạn có chi phí sản xuất rẻ hơn rất nhiều, do công nghệ sản xuất đã được phát triển ổn định và vật liệu sử dụng là các linh kiện đơn giản.
• Hiển thị rõ ràng: Mặc dù chỉ hiển thị số và một vài ký tự đặc biệt, nhưng màn hình LED 7 đoạn có khả năng hiển thị rất rõ ràng, đặc biệt trong các điều kiện ánh sáng yếu. Điều này phù hợp với các ứng dụng như đồng hồ bấm giờ, thiết bị đo đạc, hoặc các hệ thống hiển thị số trong công nghiệp.

5.2. Nhược điểm và các thách thức

1. Giới hạn hiển thị:

• Chỉ hiển thị được các con số và một số ký tự đơn giản: Một trong những hạn chế lớn nhất của màn hình LED 7 đoạn là khả năng hiển thị giới hạn. Màn hình này chỉ có thể hiển thị các chữ số từ 0 đến 9 và một số ký tự đơn giản như A, b, C, d, E, F. Điều này khiến chúng không phù hợp cho các ứng dụng yêu cầu hiển thị văn bản, hình ảnh hay thông tin phức tạp.
• Không phù hợp cho các ứng dụng đa dạng: Với khả năng hiển thị giới hạn, màn hình LED 7 đoạn thường chỉ được sử dụng trong các thiết bị đơn giản như đồng hồ kỹ thuật số, đồng hồ bấm giờ, hoặc thiết bị đo lường. Khi yêu cầu hiển thị thông tin phức tạp hơn, các loại màn hình khác như LCD hoặc OLED sẽ trở nên hữu ích hơn.

2. Khả năng nhìn kém trong ánh sáng mạnh hoặc góc nhìn hẹp:

• Khả năng nhìn trong ánh sáng mạnh: Màn hình LED 7 đoạn gặp khó khăn khi hoạt động trong điều kiện ánh sáng mạnh, chẳng hạn như ngoài trời vào ban ngày. Các đoạn LED dễ bị lóa và khó quan sát, đặc biệt khi người dùng không ở đúng góc nhìn.
• Góc nhìn hẹp: Màn hình LED 7 đoạn có góc nhìn hạn chế, nếu nhìn từ các góc lệch quá lớn so với hướng chính diện thì các số hiển thị có thể không rõ ràng hoặc không thể đọc được. Điều này gây khó khăn khi cần hiển thị thông tin cho nhiều người từ các góc nhìn khác nhau.

5.3. Các giải pháp thay thế và cải tiến

1. So sánh với các loại màn hình hiển thị khác:

Màn hình LCD:

Ưu điểm: Màn hình LCD có khả năng hiển thị thông tin phức tạp hơn, từ chữ cái, hình ảnh, đến video. Nó có góc nhìn tốt hơn và hoạt động tốt hơn dưới ánh sáng mạnh nhờ khả năng phản chiếu ánh sáng tự nhiên.

Nhược điểm: LCD tiêu thụ nhiều điện năng hơn so với LED 7 đoạn, và có thể không bền bằng trong các điều kiện môi trường khắc nghiệt.

Màn hình OLED:

Ưu điểm: OLED có khả năng hiển thị màu sắc rực rỡ, độ tương phản cao và tiết kiệm năng lượng hơn LCD. OLED cũng có góc nhìn rộng và hoạt động tốt ngay cả trong điều kiện thiếu ánh sáng.

Nhược điểm: Chi phí sản xuất OLED cao hơn rất nhiều so với LED 7 đoạn và LCD, khiến nó ít phù hợp với các ứng dụng đơn giản hoặc thiết bị giá rẻ.

2. Xu hướng và cải tiến mới trong công nghệ màn hình LED:

• Màn hình LED ma trận (dot-matrix): Là một cải tiến của màn hình LED 7 đoạn, màn hình ma trận cho phép hiển thị nhiều ký tự và đồ họa hơn bằng cách sử dụng các điểm LED nhỏ ghép lại thành ma trận. Công nghệ này cung cấp khả năng hiển thị tốt hơn và đa dạng hơn so với màn hình 7 đoạn truyền thống.
• Màn hình LED đa sắc: Trong khi màn hình LED 7 đoạn truyền thống thường chỉ hiển thị một màu duy nhất (thường là đỏ), các cải tiến trong công nghệ đã cho phép tạo ra các màn hình LED 7 đoạn đa sắc. Điều này giúp tăng khả năng hiển thị và làm cho màn hình trở nên hấp dẫn hơn trong mắt người dùng.
• MicroLED: Đây là một xu hướng công nghệ mới trong lĩnh vực màn hình LED, trong đó các điểm ảnh LED được thu nhỏ đến kích thước vi mô để tạo thành màn hình với độ phân giải cao, tiết kiệm năng lượng và độ bền tốt hơn. Mặc dù chưa phổ biến rộng rãi, nhưng MicroLED hứa hẹn sẽ mang lại những bước tiến lớn cho công nghệ hiển thị trong tương lai.

Màn hình LED 7 đoạn, dù đã ra đời từ khá lâu, vẫn đóng một vai trò quan trọng trong nhiều lĩnh vực công nghiệp và đời sống hàng ngày. Với những ưu điểm về chi phí, độ bền và hiệu suất năng lượng, chúng vẫn là lựa chọn ưu việt cho các thiết bị đơn giản và cần hiển thị thông tin nhanh chóng. Tuy nhiên, với sự phát triển của các công nghệ hiển thị mới như LCD, OLED và MicroLED, các nhà sản xuất cũng đang tìm cách cải tiến và mở rộng khả năng của màn hình LED 7 đoạn để đáp ứng nhu cầu ngày càng đa dạng và phức tạp của thị trường.
