Chúng ta đã quá quen thuộc với những cụm từ như tivi màn hình LCD, điện thoại dùng màn hình tinh thể lỏng, hay màn hình IPS LCD trên laptop. Gần như ngày nào cũng tiếp xúc, làm việc và giải trí qua những thiết bị này. Nhưng đã bao giờ bạn tự hỏi: Màn hình LCD thực chất là gì? Vì sao nó lại phổ biến đến vậy? Và bên trong nó được cấu tạo như thế nào để có thể hiển thị hình ảnh sắc nét đến từng chi tiết?

Không chỉ là một công nghệ quen mặt, LCD còn là nền tảng hiển thị đã và đang định hình cách chúng ta tương tác với thế giới số. Trong bài viết này, chúng ta sẽ cùng tìm hiểu sâu hơn về bản chất của màn hình LCD, từ nguyên lý hoạt động, cấu tạo chi tiết cho đến các loại LCD khác nhau đang hiện diện trong mọi thiết bị xung quanh bạn.

1. Tổng quan về công nghệ LCD

LCD là gì? Viết tắt của cụm từ nào?

LCD (Liquid Crystal Display) là công nghệ hiển thị sử dụng tinh thể lỏng để điều khiển ánh sáng truyền qua hoặc chặn lại nhằm tạo ra hình ảnh. Khác với màn hình phát sáng như CRT hay OLED, LCD không tự phát sáng mà cần nguồn sáng nền (backlight) để hiển thị nội dung.

Cụm từ Liquid Crystal Display nghĩa là “Màn hình tinh thể lỏng”, mô tả đúng bản chất vật lý của công nghệ này: sử dụng trạng thái vật chất “trung gian” giữa rắn và lỏng, tức là tinh thể lỏng, để điều khiển độ truyền sáng thông qua các phân tử được định hướng bằng điện trường.

Nguyên lý hoạt động cơ bản của màn hình LCD

LCD hoạt động dựa trên hiện tượng thay đổi định hướng của tinh thể lỏng dưới tác động của điện áp. Cụ thể:

1. Hai lớp phân cực ánh sáng được đặt vuông góc nhau, chỉ cho phép ánh sáng truyền qua khi phân tử tinh thể lỏng được định hướng phù hợp.
2. Tinh thể lỏng được kẹp giữa hai lớp điện cực trong suốt và hai kính phân cực. Khi không có điện, tinh thể lỏng xoắn 90 độ, cho phép ánh sáng từ đèn nền truyền qua, tạo thành điểm ảnh sáng.
3. Khi có điện áp tác động, tinh thể lỏng thay đổi hướng, không xoắn nữa, khiến ánh sáng không thể truyền qua, tạo thành điểm ảnh tối.
4. Bằng cách điều khiển mức điện áp theo từng điểm ảnh, LCD có thể tạo ra các mức sáng và màu khác nhau, thông qua bộ lọc màu RGB ở từng điểm ảnh.

Quan trọng: LCD chỉ kiểm soát ánh sáng nền (Backlight), không tự phát sáng như OLED. Đây là lý do tại sao LCD không có màu đen thực sự sâu và độ tương phản không bằng OLED.

Lịch sử phát triển của công nghệ LCD

Việc theo dõi quá trình phát triển của LCD giống như chứng kiến một cuộc cách mạng từ phòng thí nghiệm hóa học đến màn hình máy tính, điện thoại và TV hiện đại. Dưới đây là các cột mốc quan trọng:

1888 – Khám phá tinh thể lỏng

• Nhà vật lý người Áo Friedrich Reinitzer phát hiện ra hiện tượng kỳ lạ của cholesterol benzoate: tồn tại ở trạng thái giữa rắn và lỏng.
• Otto Lehmann – một nhà vật lý khác – đặt tên cho hiện tượng này là “liquid crystal”.

1962 – Hiệu ứng trường điện

• Richard Williams tại RCA (Mỹ) lần đầu tiên chứng minh có thể kiểm soát định hướng của tinh thể lỏng bằng điện áp.
• Ông tạo ra mô hình đơn giản của màn hình tinh thể lỏng, nhưng hình ảnh mờ, không rõ ràng.

1968 – Màn hình LCD đầu tiên

• George H. Heilmeier (cũng tại RCA) phát minh ra kỹ thuật Dynamic Scattering Mode (DSM).
• Đây là lần đầu tiên có thể sử dụng tinh thể lỏng để hiển thị ký tự hoặc hình ảnh rõ ràng trên nền sáng.

Tuy nhiên, DSM tiêu tốn nhiều năng lượng và không hiệu quả trong điều kiện ánh sáng mạnh.

1971 – Twisted Nematic (TN) ra đời

• Phát minh mang tính đột phá của Martin Schadt và Wolfgang Helfrich tại công ty Hoffmann-La Roche (Thụy Sĩ).
• Cấu trúc Twisted Nematic (TN) giúp giảm năng lượng tiêu thụ, tăng độ tương phản, cho phép LCD thực sự bắt đầu thương mại hóa.

1980s – Phát triển tấm nền màu & tăng độ phân giải

• Các nhà khoa học Nhật Bản và Mỹ phát triển bộ lọc màu RGB trên từng điểm ảnh.
• Sharp là công ty đầu tiên thương mại hóa màn hình LCD màu nhỏ (cho máy tính cầm tay).

1990s – LCD thay thế CRT

• IBM, Apple, Toshiba bắt đầu đưa LCD vào màn hình laptop.
• Sony và Samsung phát triển LCD cho TV và thiết bị tiêu dùng.

Lúc này, TN LCD vẫn còn hạn chế về góc nhìn và màu sắc.

1996 – Công nghệ In-Plane Switching (IPS)

• Hitachi phát triển IPS LCD để khắc phục nhược điểm của TN: màu sắc lệch, góc nhìn hẹp.
• IPS cho độ tái tạo màu tốt, phù hợp với công việc thiết kế đồ họa, hiển thị cao cấp.

2000s – LCD trở thành chuẩn mực

• LCD dần thay thế hoàn toàn CRT nhờ: thiết kế mỏng nhẹ, tiết kiệm điện, giá thành hạ thấp.
• TV LCD màn hình lớn ra đời, với độ phân giải Full HD, rồi đến 4K.

2010s – LCD cạnh tranh với OLED

• Mặc dù OLED bắt đầu xuất hiện, LCD vẫn chiếm đa số thị phần nhờ giá rẻ, công nghệ ổn định.
• Các biến thể như LED-backlit LCD, Quantum Dot LCD, Mini-LED LCD ra đời để nâng cao chất lượng hiển thị.

2020s – LCD tiếp tục thích nghi

• LCD vẫn phổ biến trong laptop, màn hình gaming, TV giá rẻ.
• Sự kết hợp với công nghệ Mini-LED và Quantum Dot giúp LCD giữ vững thị phần cạnh tranh với OLED trong phân khúc trung và cao cấp.

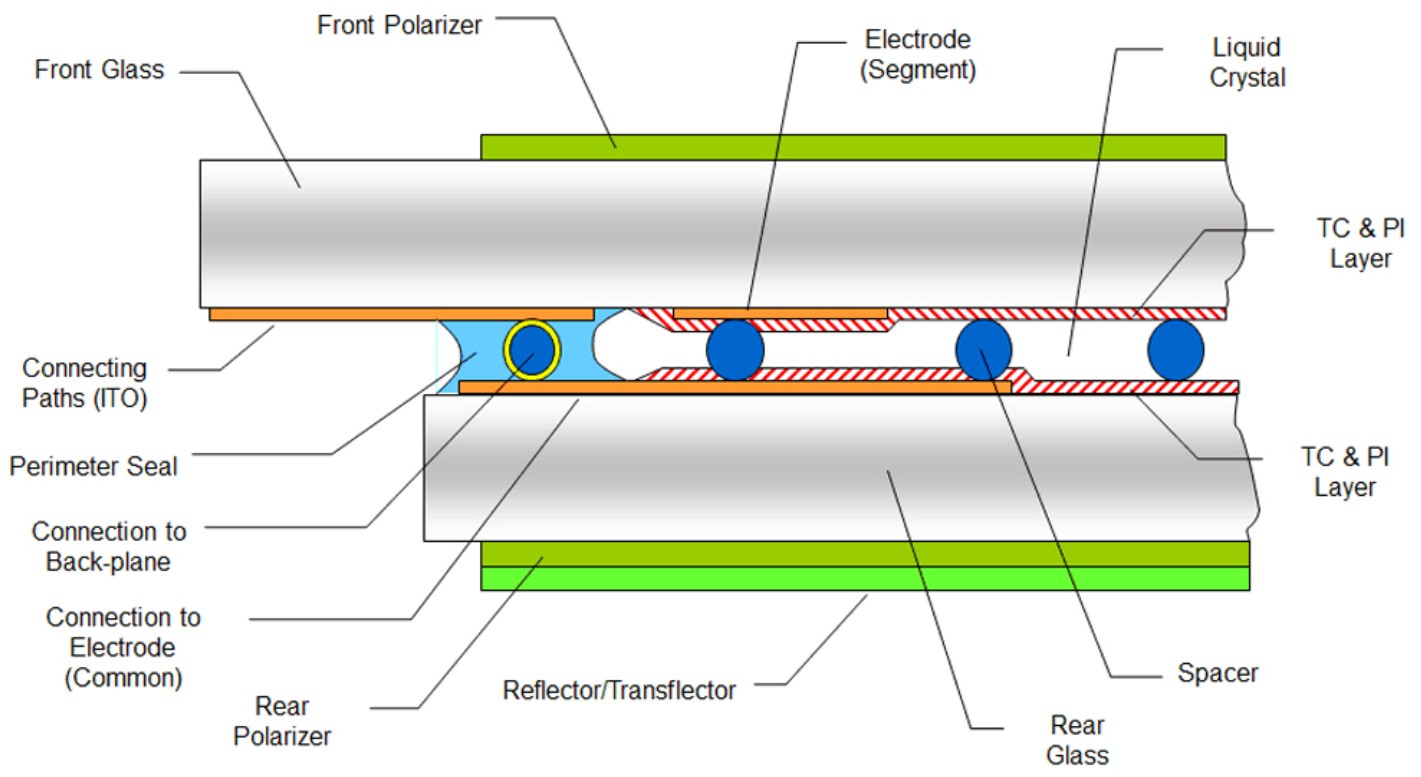

2. Cấu tạo chi tiết của màn hình LCD

Màn hình LCD là một kết cấu nhiều lớp cực kỳ chính xác, kết hợp giữa vật liệu quang học, điện tử và cơ học để điều khiển ánh sáng theo cách thông minh. Để hiểu cách LCD hoạt động, ta cần nắm rõ các lớp thành phần và chức năng riêng biệt của từng lớp trong việc tạo ra hình ảnh.

Các lớp cấu thành màn hình LCD

Một màn hình LCD tiêu chuẩn (dạng truyền ánh sáng) thường bao gồm các lớp chính theo thứ tự từ sau ra trước như sau:

1. Đèn nền (Backlight Unit)
2. Tấm dẫn sáng (Light Guide Plate)
3. Tấm phân tán ánh sáng (Diffuser)
4. Tấm lọc phân cực sau (Rear Polarizer)
5. Lớp kính chứa điện cực TFT (TFT Glass Substrate)
6. Lớp tinh thể lỏng (Liquid Crystal Layer)
7. Lớp kính chứa điện cực màu RGB (Color Filter Substrate)
8. Tấm lọc phân cực trước (Front Polarizer)
9. Lớp bảo vệ ngoài (Cover Glass/Touch Layer nếu có)

 Tùy theo loại LCD (TN, IPS, VA…) và mục đích sử dụng (cảm ứng, chống chói, siêu sáng…), cấu trúc có thể thay đổi đôi chút, nhưng nguyên lý cơ bản vẫn giữ nguyên.

Chức năng của từng lớp trong cấu trúc LCD

1. Đèn nền (Backlight Unit – BLU)

• Là nguồn sáng chính cho toàn bộ màn hình.
• Thường sử dụng đèn LED trắng, đặt phía sau (Direct-lit) hoặc bên cạnh (Edge-lit).
• Cung cấp ánh sáng nền đồng đều để truyền qua lớp LCD.

2. Tấm dẫn sáng (Light Guide Plate – LGP)

• Chuyển đổi ánh sáng từ đèn nền LED thành ánh sáng phẳng và đều khắp bề mặt màn hình.
• Thiết kế bằng nhựa PMMA, có các họa tiết siêu nhỏ khúc xạ ánh sáng ra phía trước.

3. Tấm khuếch tán ánh sáng (Diffuser)

• Làm mềm và phân tán ánh sáng, loại bỏ vùng sáng tối không đồng đều.
• Giúp ánh sáng truyền qua lớp LCD một cách ổn định.

4. Tấm phân cực sau (Rear Polarizer)

• Chỉ cho phép ánh sáng phân cực tuyến tính đi qua theo một hướng nhất định.
• Là điểm bắt đầu cho quá trình điều khiển ánh sáng trong LCD.

5. Tấm kính nền chứa transistor (TFT Substrate)

• Gồm hàng triệu bóng bán dẫn TFT (Thin Film Transistor) tương ứng với mỗi điểm ảnh (pixel).
• Điều khiển chính xác lượng điện áp truyền vào từng vùng tinh thể lỏng để tạo ra hình ảnh.

6. Lớp tinh thể lỏng (Liquid Crystal Layer)

• Lớp quan trọng nhất, nơi các phân tử tinh thể lỏng thay đổi hướng dưới tác động của điện áp.
• Tác động đến mức độ phân cực của ánh sáng truyền qua, từ đó điều khiển độ sáng của từng pixel.

7. Tấm kính chứa bộ lọc màu RGB (Color Filter Substrate)

• Bao gồm bộ lọc màu Đỏ – Lục – Lam tương ứng với mỗi sub-pixel.
• Kết hợp ba màu cơ bản này để tạo thành hàng triệu màu khác nhau.
• Có các điện cực đối diện với TFT để tạo ra điện trường điều khiển tinh thể lỏng.

8. Tấm phân cực trước (Front Polarizer)

• Có hướng phân cực vuông góc với phân cực sau.
• Ánh sáng chỉ đi qua nếu bị tinh thể lỏng xoắn đúng góc, nhờ đó hiển thị điểm ảnh sáng hay tối.

9. Lớp kính bảo vệ ngoài (Cover Glass / Touch Panel)

• Bảo vệ lớp bên trong khỏi va đập, bụi bẩn.
• Trên điện thoại, laptop, lớp này có thể tích hợp cảm ứng điện dung hoặc điện trở.

Vai trò của tinh thể lỏng trong hiển thị hình ảnh

Tinh thể lỏng là “trái tim” của màn hình LCD, nơi quyết định ánh sáng có đi qua được hay không, và ở mức độ nào. Vai trò then chốt của tinh thể lỏng bao gồm:

1. Điều khiển ánh sáng nhờ đặc tính quang học định hướng

• Phân tử tinh thể lỏng có tính lưỡng hướng có thể bẻ hướng ánh sáng phân cực khi chúng xoắn 90 độ (TN), hoặc xoay phẳng (IPS).
• Khi không có điện, chúng giữ trạng thái xoắn → ánh sáng xoay theo và đi qua được lớp phân cực trước.
• Khi có điện → phân tử thẳng ra → ánh sáng không xoay → bị lớp phân cực trước chặn lại → pixel tối.

2. Tạo nên các mức độ sáng khác nhau

• Bằng cách thay đổi điện áp ở mức rất nhỏ (theo cấp độ xám), các phân tử có thể định hướng ở nhiều góc khác nhau → kiểm soát mức sáng từ 0 đến 255 cho mỗi màu RGB.

3. Không tiêu tốn năng lượng khi giữ trạng thái

• Không giống OLED, LCD chỉ tiêu thụ điện khi thay đổi điểm ảnh, còn khi giữ hình tĩnh, năng lượng rất ít.

3. Phân loại màn hình LCD

Mặc dù tất cả màn hình LCD đều sử dụng chung một nguyên lý cơ bản, điều khiển hướng tinh thể lỏng bằng điện áp để kiểm soát ánh sáng, cách bố trí và vận hành của tinh thể lỏng lại tạo ra nhiều loại tấm nền khác nhau, từ đó ảnh hưởng đến chất lượng hiển thị, tốc độ phản hồi và góc nhìn.

Ba loại phổ biến nhất hiện nay là:

• TN (Twisted Nematic)
• IPS (In-Plane Switching)
• VA (Vertical Alignment)

TN (Twisted Nematic) LCD

Cơ chế hoạt động:

• Tinh thể lỏng được bố trí theo kiểu xoắn 90 độ khi không có điện áp.
• Khi có điện, tinh thể duỗi thẳng theo phương vuông góc, chặn ánh sáng, tạo điểm ảnh tối.

Ưu điểm:

• Tốc độ phản hồi nhanh nhất trong các loại LCD (1-5ms), rất phù hợp cho game tốc độ cao.
• Giá rẻ, sản xuất dễ dàng, tiêu tốn ít điện năng.
• Tần số quét cao (144Hz, 240Hz…) dễ đạt.

Nhược điểm:

• Góc nhìn hẹp: màu sắc thay đổi khi nhìn lệch góc.
• Màu sắc kém chính xác: không phù hợp cho đồ họa, chỉnh sửa ảnh/video.
• Độ tương phản thấp, màu đen hiển thị kém.

Ứng dụng:

• Màn hình gaming giá rẻ
• Laptop bình dân
• Màn hình công nghiệp, máy POS

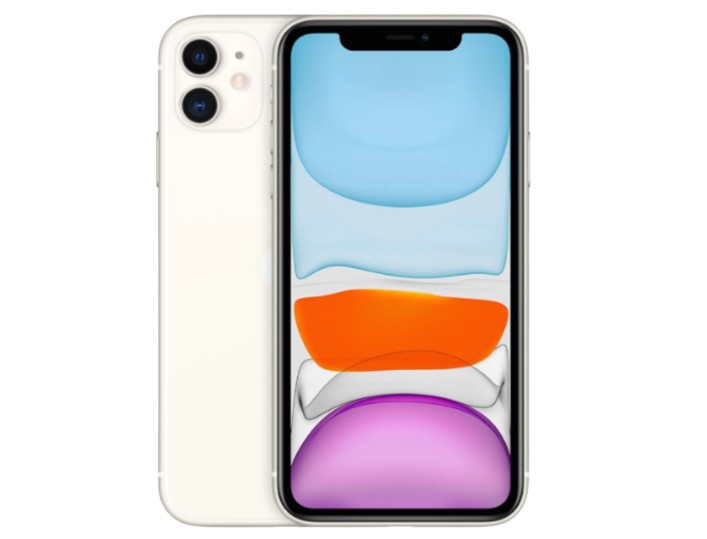

IPS (In-Plane Switching) LCD

Cơ chế hoạt động:

• Các phân tử tinh thể nằm song song với mặt kính, và xoay ngang trong cùng một mặt phẳng khi có điện áp.
• Giúp ánh sáng đi qua đồng đều và màu sắc giữ nguyên ở mọi góc nhìn.

Ưu điểm:

• Góc nhìn rộng nhất (lên tới 178 độ).
• Màu sắc trung thực, chính xác, rất phù hợp cho công việc đồ họa.
• Hiển thị rõ nét trong môi trường ánh sáng mạnh.

Nhược điểm:

• Giá cao hơn TN/VA.
• Tốc độ phản hồi chậm hơn TN (4-8ms, đôi khi cao hơn).
• Độ tương phản thấp hơn VA.

Ứng dụng:

• Màn hình chuyên đồ họa, thiết kế (Adobe, CAD…)
• Laptop cao cấp, iMac, MacBook
• TV cao cấp có màu chính xác

VA (Vertical Alignment) LCD

Cơ chế hoạt động:

• Khi không có điện, phân tử tinh thể xếp thẳng đứng, không cho ánh sáng truyền qua.
• Khi có điện, phân tử nghiêng một góc, cho phép ánh sáng đi qua.

Ưu điểm:

• Độ tương phản cao nhất trong các loại LCD (từ 2000:1 đến 6000:1).
• Màu đen hiển thị sâu, gần giống OLED.
• Góc nhìn khá tốt, hơn TN nhưng kém IPS.

Nhược điểm:

• Tốc độ phản hồi trung bình (5 – 10ms), có thể xuất hiện bóng mờ trong game nhanh.
• Màu sắc không chính xác bằng IPS.
• Hiệu suất thay đổi tùy theo nhà sản xuất (Samsung, AUO…).

Ứng dụng:

• TV trung & cao cấp
• Màn hình văn phòng yêu cầu độ tương phản cao
• Màn hình đa năng giải trí, xem phim

4. Ưu và nhược điểm của màn hình LCD

Màn hình LCD là một trong những công nghệ hiển thị phổ biến nhất hiện nay, được sử dụng trong hàng tỷ thiết bị từ điện thoại, laptop, TV đến máy bay và ô tô. Tuy nhiên, giống như mọi công nghệ, LCD không hoàn hảo. Việc hiểu rõ ưu và nhược điểm giúp người dùng chọn đúng thiết bị phù hợp nhu cầu.

Ưu điểm của màn hình LCD

1. Tiết kiệm điện năng hơn so với CRT

• So với màn hình CRT truyền thống, LCD tiêu thụ điện ít hơn đáng kể do không sử dụng ống tia âm cực (Cathode Ray Tube).
• Nhiệt lượng tỏa ra ít, không gây nóng thiết bị.

2. Thiết kế mỏng, nhẹ

• Cấu trúc dạng tấm phẳng (flat panel), không cần linh kiện cơ học phức tạp.
• Dễ tích hợp vào thiết bị di động, màn hình siêu mỏng hoặc treo tường.

3. Không bị hiện tượng cháy hình (burn-in)

• Khác với OLED hay plasma, LCD không lưu lại hình ảnh tĩnh quá lâu trên màn hình.
• Thích hợp cho các ứng dụng hiển thị liên tục như POS, camera giám sát, ATM.

4. Giá thành rẻ, sản xuất đại trà

• Dây chuyền sản xuất LCD đã được tối ưu và phổ cập toàn cầu.
• Phù hợp với mọi phân khúc: giá rẻ, trung cấp, cao cấp.

5. Đa dạng về kích thước và độ phân giải

• Có thể sản xuất từ 1 inch (đồng hồ) đến hơn 100 inch (TV màn hình lớn).
• Hỗ trợ độ phân giải cao từ HD đến 4K, 8K.

6. Chất lượng màu sắc và độ nét tốt (đặc biệt với IPS LCD)

• Màu sắc ổn định trong thời gian dài.
• Hiển thị văn bản sắc nét, phù hợp làm việc văn phòng, học tập.

Nhược điểm của màn hình LCD

1. Phụ thuộc vào đèn nền (Backlight)

• LCD không tự phát sáng, cần nguồn sáng phía sau để hiển thị.
• Điều này dẫn đến màu đen không tuyệt đối, ảnh sáng nền có thể bị lọt sáng (light bleed).

2. Độ tương phản không cao bằng OLED

• LCD thường có độ tương phản tĩnh từ 1000:1 đến 3000:1, trong khi OLED là vô cực do tắt được điểm ảnh riêng lẻ.
• Màu đen trên LCD có thể trông xám khi nhìn trong phòng tối.

3. Góc nhìn hạn chế (với TN, VA panel)

• Khi nhìn lệch góc, màu sắc và độ sáng bị biến đổi, nhất là ở các tấm nền TN.
• Chỉ các màn hình IPS cao cấp mới giữ màu ổn định ở góc rộng.

4. Hiện tượng bóng mờ (ghosting)

• Phản hồi chậm có thể gây ra hiện tượng hình ảnh bị kéo dài, đặc biệt khi xem video nhanh hoặc chơi game tốc độ cao trên VA/IPS chất lượng thấp.

5. Độ đồng đều ánh sáng chưa hoàn hảo

• Đèn nền có thể gây hiện tượng hở sáng ở viền (backlight bleed) hoặc không đồng đều vùng sáng (uniformity issue).

So sánh nhanh: LCD vs OLED vs CRT vs Mini-LED

Tiêu chí	LCD	OLED	CRT	Mini-LED (LCD nâng cấp)
Tự phát sáng	❌ Cần đèn nền	✅ Có	✅ Có	❌ Cần đèn nền
Màu đen tuyệt đối	❌ Không	✅ Rất sâu	✅ Tốt	✅ Gần OLED
Tiêu thụ điện	✅ Thấp	✅ Rất thấp (khi hiển thị tối)	❌ Cao	✅ Hiệu quả cao
Độ sáng tối đa	Trung bình – cao	Cao	Thấp	Rất cao
Hiện tượng cháy hình	✅ Không	❌ Có	❌ Có	✅ Không
Tốc độ phản hồi	Trung bình – nhanh	Rất nhanh	Trung bình	Nhanh
Độ mỏng và nhẹ	✅ Rất tốt	✅ Rất tốt	❌ Cồng kềnh	✅ Tốt
Giá thành	✅ Rẻ – Trung bình	❌ Đắt	❌ Lỗi thời, không còn sản xuất	❌ Đắt hơn LCD truyền thống

5. Ứng dụng thực tế của màn hình LCD trong đời sống và công nghiệp

Màn hình LCD hiện diện rộng khắp trong đời sống hiện đại, từ các thiết bị cá nhân như điện thoại, laptop, máy tính bảng cho đến tivi và màn hình máy tính. Nhờ giá thành hợp lý, độ bền cao và khả năng hiển thị ổn định, LCD vẫn là lựa chọn phổ biến cho phần lớn người dùng phổ thông.

Trong công nghiệp, LCD được ứng dụng trong máy ATM, hệ thống POS, bảng điều khiển nhà máy và phương tiện giao thông như ô tô, máy bay. Những thiết bị cần hoạt động liên tục, chống cháy hình, đều ưu tiên sử dụng màn hình LCD. Bên cạnh đó, công nghệ này còn được dùng trong các thiết bị gia dụng thông minh, camera, đồng hồ kỹ thuật số, thiết bị y tế và hệ thống quảng cáo điện tử nơi công cộng.

Sự linh hoạt về kích thước, khả năng thích nghi cao và độ ổn định lâu dài giúp LCD trở thành nền tảng hiển thị chủ lực trong nhiều ngành, từ dân dụng đến công nghiệp và quốc phòng.
