Màn hình LCD cảm ứng (Touchscreen LCD) hoạt động ra sao?

Màn hình LCD cảm ứng đang ngày càng xuất hiện phổ biến trong nhiều lĩnh vực như bán lẻ, giáo dục, bệnh viện và phòng họp doanh nghiệp. Không chỉ hiển thị nội dung, thiết bị này còn cho phép người dùng tương tác trực tiếp với màn hình bằng tay hoặc bút cảm ứng.

Vậy thực chất màn hình LCD cảm ứng hoạt động ra sao? Khi người dùng chạm vào bề mặt màn hình, hệ thống bên trong sẽ nhận biết vị trí chạm và phản hồi gần như ngay lập tức. Bài viết dưới đây sẽ giải thích chi tiết nguyên lý hoạt động, các công nghệ cảm ứng phổ biến và những yếu tố kỹ thuật ảnh hưởng đến trải nghiệm sử dụng.

1. Màn hình LCD cảm ứng là gì?

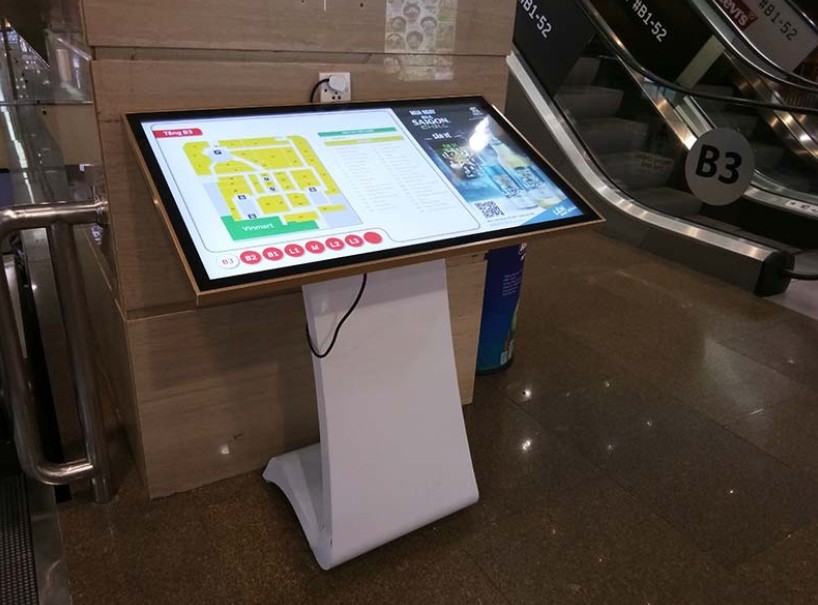

1.1 Khái niệm màn hình LCD cảm ứng (Touchscreen LCD)

Màn hình LCD cảm ứng (Touchscreen LCD) là loại màn hình tinh thể lỏng được tích hợp thêm một lớp cảm ứng ở phía trên bề mặt hiển thị. Lớp cảm ứng này cho phép người dùng tương tác trực tiếp với nội dung hiển thị bằng tay, bút stylus hoặc các vật thể dẫn điện.

Khác với màn hình LCD thông thường chỉ có chức năng hiển thị hình ảnh hoặc video, màn hình LCD cảm ứng đóng vai trò như một thiết bị đầu vào (input device). Khi người dùng chạm vào màn hình, hệ thống sẽ nhận diện vị trí chạm và chuyển đổi thao tác đó thành lệnh điều khiển phần mềm.

Trong ngành thiết bị hiển thị chuyên dụng, màn hình LCD cảm ứng còn được gọi bằng nhiều tên khác nhau:

• Interactive LCD Display
• Touchscreen Display
• Interactive Flat Panel (IFP)

Các thiết bị này thường được tích hợp hệ điều hành như Android, Windows hoặc Linux để hỗ trợ các ứng dụng tương tác. Nhiều mẫu màn hình hiện nay có thể hỗ trợ từ 10 đến 40 điểm chạm đồng thời, phù hợp cho các môi trường làm việc cộng tác hoặc giảng dạy.

Nếu bạn muốn tìm hiểu sâu hơn về công nghệ hiển thị LCD nói chung, có thể tham khảo bài viết: Màn hình LCD là gì.

1.2 Cấu tạo cơ bản của màn hình LCD cảm ứng

Một màn hình LCD cảm ứng thường bao gồm nhiều lớp cấu trúc khác nhau. Mỗi lớp đảm nhiệm một chức năng riêng trong quá trình hiển thị và nhận tín hiệu cảm ứng.

Các thành phần chính gồm:

• Tấm nền LCD (LCD Panel): hiển thị hình ảnh bằng cách điều khiển ánh sáng đi qua các tinh thể lỏng.
• Hệ thống đèn nền LED: cung cấp ánh sáng cho tấm nền LCD.
• Lớp cảm ứng: phát hiện vị trí chạm của người dùng.
• Bộ điều khiển cảm ứng (Touch Controller): xử lý dữ liệu cảm ứng và truyền về hệ thống.
• Kính bảo vệ: bảo vệ bề mặt màn hình khỏi trầy xước và va đập.

Ở các màn hình chuyên dụng cho quảng cáo hoặc kiosk, lớp kính bảo vệ thường được sử dụng kính cường lực có độ dày từ 3 mm đến 6 mm để đảm bảo độ bền trong môi trường công cộng.

Ngoài ra, nhiều thiết bị còn được tích hợp bộ máy tính mini (media player) để chạy nội dung quảng cáo hoặc phần mềm tương tác. Điều này giúp màn hình hoạt động độc lập mà không cần kết nối với máy tính bên ngoài.

1.3 Những ứng dụng phổ biến của màn hình LCD cảm ứng hiện nay

Nhờ khả năng tương tác trực tiếp, màn hình LCD cảm ứng được ứng dụng rộng rãi trong nhiều ngành khác nhau.

• Kiosk tra cứu thông tin tại trung tâm thương mại
• Màn hình quảng cáo tương tác
• Màn hình phòng họp thông minh
• Màn hình giảng dạy trong giáo dục
• Màn hình tra cứu trong bệnh viện
• Màn hình gọi món tại nhà hàng

Ví dụ trong lĩnh vực bán lẻ, các kiosk tra cứu thường sử dụng màn hình cảm ứng kích thước từ 32 đến 55 inch để khách hàng tìm kiếm sản phẩm hoặc vị trí cửa hàng. Những thiết bị này thường được thiết kế dạng màn hình LCD chân đứng để thuận tiện cho việc thao tác ở khu vực công cộng.

Trong doanh nghiệp, màn hình cảm ứng kích thước lớn từ 65 đến 86 inch thường được sử dụng làm bảng tương tác trong phòng họp hoặc phòng đào tạo.

2. Nguyên lý hoạt động của màn hình LCD cảm ứng

Để hiểu rõ cách hoạt động của màn hình cảm ứng, cần xem xét quá trình từ lúc người dùng chạm vào màn hình cho đến khi hệ thống hiển thị phản hồi.

2.1 Quy trình hoạt động tổng thể khi người dùng chạm vào màn hình

Khi người dùng chạm vào màn hình LCD cảm ứng, một chuỗi các bước xử lý sẽ diễn ra gần như ngay lập tức. Toàn bộ quá trình này thường chỉ mất từ 5 đến 20 mili giây tùy theo công nghệ cảm ứng và bộ xử lý.

Quy trình hoạt động cơ bản gồm:

• Bước 1: Người dùng chạm vào bề mặt màn hình
• Bước 2: Lớp cảm ứng phát hiện sự thay đổi tín hiệu
• Bước 3: Bộ điều khiển xác định tọa độ điểm chạm
• Bước 4: Hệ thống xử lý nhận dữ liệu
• Bước 5: Phần mềm thực hiện hành động tương ứng

Ví dụ, khi người dùng chạm vào một biểu tượng trên màn hình kiosk, hệ thống sẽ xác định vị trí điểm chạm và gửi lệnh tới phần mềm để mở trang thông tin tương ứng.

Tốc độ phản hồi nhanh là yếu tố quan trọng để đảm bảo trải nghiệm mượt mà. Các màn hình cảm ứng hiện đại thường có độ trễ dưới 10 ms và độ chính xác tọa độ dưới 2 mm.

2.2 Cách hệ thống xác định tọa độ điểm chạm

Để xác định chính xác vị trí người dùng chạm vào, màn hình cảm ứng sử dụng một mạng lưới cảm biến được bố trí trên bề mặt hoặc xung quanh màn hình.

Hệ thống sẽ tính toán tọa độ theo hai trục cơ bản:

• Trục X (chiều ngang)
• Trục Y (chiều dọc)

Khi có sự thay đổi tín hiệu tại một vị trí cụ thể, bộ điều khiển cảm ứng sẽ tính toán tọa độ X-Y của điểm chạm. Sau đó dữ liệu này được gửi tới hệ điều hành để xử lý.

Độ chính xác của quá trình xác định tọa độ phụ thuộc vào mật độ cảm biến. Với các màn hình cảm ứng cao cấp, khoảng cách giữa các điểm cảm biến có thể chỉ từ 3 đến 5 mm, giúp nhận diện thao tác viết hoặc vẽ chính xác hơn.

Trong các hệ thống hiển thị lớn như video wall tương tác, màn hình cảm ứng đôi khi được kết hợp với màn hình LCD ghép để tạo ra bề mặt tương tác kích thước rất lớn.

2.3 Phản hồi của phần mềm và hệ thống hiển thị

Sau khi xác định được vị trí chạm, hệ thống sẽ chuyển dữ liệu này tới phần mềm đang chạy trên thiết bị.

Các phản hồi phổ biến gồm:

• Mở ứng dụng hoặc nội dung
• Chuyển trang thông tin
• Kích hoạt nút chức năng
• Thực hiện thao tác kéo, thả hoặc phóng to

Trong các hệ thống kiosk quảng cáo, phần mềm thường được thiết kế với giao diện đơn giản để người dùng có thể thao tác nhanh chóng. Điều này đặc biệt quan trọng trong môi trường công cộng nơi người dùng chỉ tương tác trong thời gian ngắn.

3. Các công nghệ cảm ứng phổ biến trên màn hình LCD hiện nay

Hiện nay có nhiều công nghệ cảm ứng khác nhau được sử dụng trên màn hình LCD. Mỗi công nghệ có nguyên lý hoạt động và đặc điểm riêng.

3.1 Công nghệ cảm ứng điện dung (Capacitive Touch)

Cảm ứng điện dung là công nghệ được sử dụng phổ biến nhất trên smartphone, tablet và nhiều màn hình tương tác hiện đại.

Nguyên lý hoạt động

Màn hình điện dung sử dụng một lớp vật liệu dẫn điện trong suốt phủ lên bề mặt. Khi ngón tay chạm vào màn hình, điện dung tại vị trí đó sẽ thay đổi. Hệ thống cảm biến sẽ phát hiện sự thay đổi này để xác định vị trí chạm.

Ưu điểm

• Độ nhạy rất cao
• Hỗ trợ đa điểm (multi-touch)
• Trải nghiệm thao tác mượt
• Độ bền cao

Nhược điểm

• Chi phí sản xuất cao hơn
• Thường chỉ hoạt động tốt với vật dẫn điện

Ứng dụng phổ biến

• Màn hình phòng họp tương tác
• Kiosk cao cấp
• Thiết bị giảng dạy thông minh

3.2 Công nghệ cảm ứng hồng ngoại (Infrared Touch)

Cảm ứng hồng ngoại là công nghệ phổ biến trên các màn hình tương tác kích thước lớn.

Nguyên lý hoạt động

Một hệ thống đèn LED hồng ngoại và cảm biến được bố trí xung quanh viền màn hình, tạo thành một lưới tia hồng ngoại. Khi có vật thể chạm vào màn hình, tia hồng ngoại sẽ bị chặn lại. Hệ thống sẽ xác định vị trí chạm dựa trên các tia bị ngắt.

Ưu điểm

• Hoạt động với mọi vật thể chạm
• Phù hợp màn hình kích thước lớn
• Độ bền cao

Nhược điểm

• Có thể bị ảnh hưởng bởi bụi bẩn
• Ánh sáng mạnh đôi khi gây nhiễu

Ứng dụng phổ biến

• Bảng tương tác trong lớp học
• Màn hình hội nghị lớn
• Trung tâm điều hành

3.3 Công nghệ cảm ứng điện trở (Resistive Touch)

Cảm ứng điện trở là công nghệ ra đời sớm hơn và từng được sử dụng rộng rãi trên các thiết bị công nghiệp.

Nguyên lý hoạt động

Màn hình gồm hai lớp dẫn điện mỏng. Khi người dùng nhấn vào màn hình, hai lớp này tiếp xúc với nhau và tạo ra tín hiệu điện. Hệ thống sẽ tính toán vị trí điểm chạm dựa trên tín hiệu đó.

Ưu điểm

• Chi phí thấp
• Hoạt động với nhiều loại bút

Nhược điểm

• Độ nhạy thấp hơn
• Không hỗ trợ đa điểm tốt

Ứng dụng

• Kiosk đơn giản
• Hệ thống điều khiển công nghiệp

Xem thêm: Các dòng sản phẩm màn hình LCD cảm ứng của LIA

4. Những yếu tố kỹ thuật ảnh hưởng đến trải nghiệm cảm ứng

4.1 Độ nhạy cảm ứng

Độ nhạy cảm ứng thể hiện khả năng màn hình nhận diện thao tác chạm của người dùng. Thông số này thường được đo bằng thời gian phản hồi (touch response time).

Ở các màn hình tương tác hiện đại, thời gian phản hồi thường nằm trong khoảng 5 đến 10 ms. Mức độ này đủ nhanh để người dùng cảm nhận thao tác gần như tức thời.

Một yếu tố khác là khoảng cách nhận cảm ứng. Một số công nghệ hồng ngoại có thể nhận diện điểm chạm khi ngón tay còn cách bề mặt vài milimet.

4.2 Số điểm chạm (Multi-touch)

Multi-touch là khả năng nhận nhiều điểm chạm cùng lúc. Đây là yếu tố rất quan trọng trong các ứng dụng tương tác.

Các mức phổ biến hiện nay gồm:

• 10 điểm chạm
• 20 điểm chạm
• 40 điểm chạm

Trong môi trường giáo dục hoặc phòng họp, màn hình 20 đến 40 điểm chạm cho phép nhiều người cùng viết hoặc thao tác trên bảng tương tác.

4.3 Độ chính xác của điểm chạm

Độ chính xác cảm ứng được đo bằng sai số tọa độ. Sai số càng nhỏ thì thao tác viết hoặc vẽ càng chính xác.

Ở các màn hình tương tác cao cấp, sai số điểm chạm thường dưới 2 mm. Điều này đặc biệt quan trọng khi sử dụng bút stylus để viết bảng hoặc vẽ sơ đồ.

4.4 Độ bền và tuổi thọ lớp cảm ứng

Trong môi trường công cộng như trung tâm thương mại hoặc sân bay, màn hình cảm ứng có thể được sử dụng hàng nghìn lần mỗi ngày. Vì vậy độ bền của lớp cảm ứng là yếu tố rất quan trọng.

Các nhà sản xuất thường sử dụng kính cường lực với độ cứng từ 6H đến 7H để chống trầy xước. Một số thiết bị còn có lớp phủ chống bám vân tay để giữ bề mặt màn hình sạch sẽ.

Để đảm bảo thiết bị hoạt động ổn định lâu dài, việc vệ sinh và bảo trì cũng rất quan trọng. Bạn có thể tham khảo hướng dẫn chi tiết tại: Cách vệ sinh màn hình LCD quảng cáo đúng kỹ thuật.

5. Ứng dụng thực tế của màn hình LCD cảm ứng trong các ngành

5.1 Màn hình kiosk tra cứu thông tin tại trung tâm thương mại

Kiosk tra cứu giúp khách hàng tìm kiếm cửa hàng, xem bản đồ trung tâm thương mại hoặc tra cứu chương trình khuyến mãi. Những thiết bị này thường sử dụng màn hình cảm ứng kích thước 32 đến 55 inch để đảm bảo dễ thao tác.

5.2 Màn hình quảng cáo tương tác

Màn hình quảng cáo tương tác cho phép khách hàng lựa chọn nội dung theo nhu cầu thay vì chỉ xem quảng cáo thụ động. Ví dụ, người dùng có thể chạm vào sản phẩm để xem thông tin chi tiết hoặc video giới thiệu.

Nhiều hệ thống quảng cáo tương tác được lắp đặt dưới dạng màn hình LCD cảm ứng chuyên dụng cho môi trường bán lẻ.

5.3 Màn hình phòng họp thông minh

Trong doanh nghiệp, màn hình tương tác đóng vai trò như bảng điện tử thông minh. Người dùng có thể viết, vẽ sơ đồ, trình chiếu tài liệu hoặc tham gia họp trực tuyến.

Các màn hình này thường có kích thước từ 65 đến 86 inch để đảm bảo hiển thị rõ ràng trong phòng họp.

5.4 Màn hình giảng dạy trong giáo dục

Nhiều trường học hiện nay đã thay thế bảng trắng truyền thống bằng màn hình tương tác. Giáo viên có thể trình chiếu bài giảng, viết trực tiếp lên màn hình và lưu lại nội dung sau buổi học.

5.5 Màn hình tra cứu trong bệnh viện

Tại các bệnh viện lớn, màn hình cảm ứng được sử dụng để bệnh nhân tra cứu phòng khám, đăng ký dịch vụ hoặc tìm đường trong khuôn viên bệnh viện.

Những thiết bị này giúp giảm tải cho quầy thông tin và nâng cao trải nghiệm của người bệnh.

Màn hình LCD cảm ứng là sự kết hợp giữa công nghệ hiển thị LCD và hệ thống cảm biến tương tác. Khi người dùng chạm vào màn hình, lớp cảm ứng sẽ phát hiện tín hiệu, xác định tọa độ và gửi dữ liệu đến hệ thống xử lý để thực hiện lệnh tương ứng.

Các công nghệ cảm ứng phổ biến hiện nay gồm điện dung, hồng ngoại và điện trở, mỗi loại phù hợp với những môi trường sử dụng khác nhau. Bên cạnh đó, các yếu tố như độ nhạy cảm ứng, số điểm chạm và độ bền lớp kính cũng ảnh hưởng lớn đến trải nghiệm người dùng.

Nhờ khả năng tương tác trực tiếp và linh hoạt, màn hình LCD cảm ứng đang trở thành thiết bị quan trọng trong nhiều lĩnh vực như bán lẻ, giáo dục, doanh nghiệp và y tế.

Có thể bạn muốn biết thêm: Độ nhạy cảm ứng của màn hình LCD phụ thuộc vào yếu tố nào.
