Màn hình LCD bị sọc ngang, sọc dọc – giải pháp chi tiết

Màn hình LCD bị sọc ngang hoặc sọc dọc là một trong những lỗi hiển thị phổ biến trong quá trình vận hành thiết bị. Hiện tượng này có thể xuất hiện trên nhiều loại màn hình như màn hình quảng cáo, màn hình ghép hoặc màn hình treo tường trong hệ thống trình chiếu nội dung.

Tùy vào nguyên nhân kỹ thuật, các vệt sọc có thể xuất hiện tạm thời hoặc trở thành lỗi vĩnh viễn của panel. Việc nhận diện đúng dạng sọc và hiểu rõ nguyên nhân sẽ giúp người dùng xác định chính xác hướng xử lý, tránh thay thế thiết bị không cần thiết.

1. Nhận diện chính xác các dạng sọc trên màn hình LCD

Khi màn hình LCD xuất hiện các vệt sọc, điều quan trọng đầu tiên là phải xác định đúng dạng lỗi hiển thị. Mỗi dạng sọc thường liên quan tới một nhóm linh kiện hoặc tín hiệu khác nhau trong hệ thống hiển thị. Việc nhận diện đúng giúp kỹ thuật viên rút ngắn thời gian kiểm tra và tránh thao tác sửa chữa sai hướng.

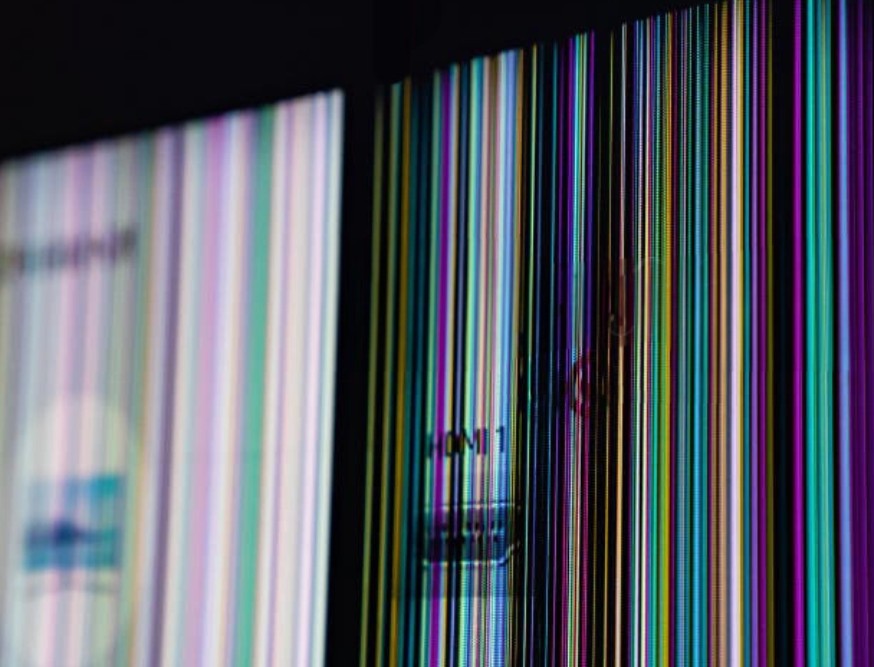

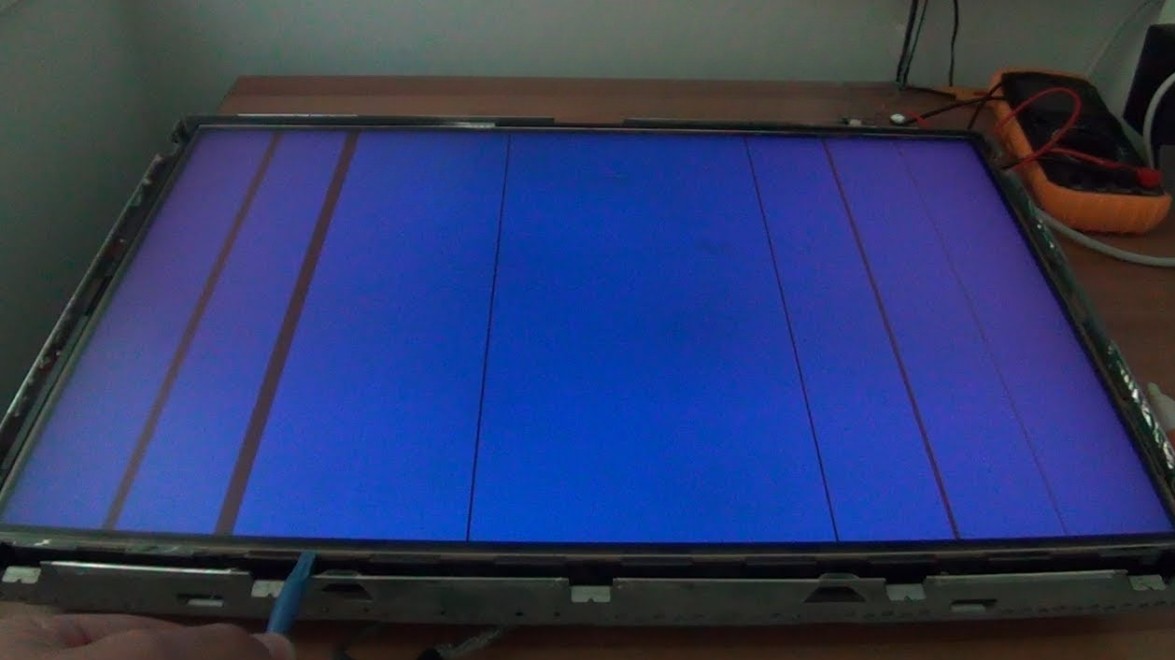

1.1 Sọc dọc toàn màn hình

Đây là dạng lỗi dễ nhận biết nhất. Các vệt sọc xuất hiện theo chiều dọc từ trên xuống dưới màn hình và thường kéo dài toàn bộ chiều cao của panel.

• Sọc có thể có màu trắng, đen, xanh hoặc nhiều màu.
• Độ dày sọc thường từ 1 pixel đến vài centimet tùy mức độ lỗi.
• Sọc có thể đứng yên hoặc thay đổi màu theo nội dung hiển thị.

Trong nhiều trường hợp, sọc dọc liên quan trực tiếp đến IC driver điều khiển cột của panel LCD. Các driver này chịu trách nhiệm điều khiển từng cột pixel, vì vậy khi một driver gặp sự cố, toàn bộ cột pixel tương ứng sẽ hiển thị sai.

Lỗi này thường xuất hiện trên các màn hình kích thước lớn như màn hình LCD ghép trong hệ thống video wall, nơi panel hoạt động liên tục nhiều giờ mỗi ngày.

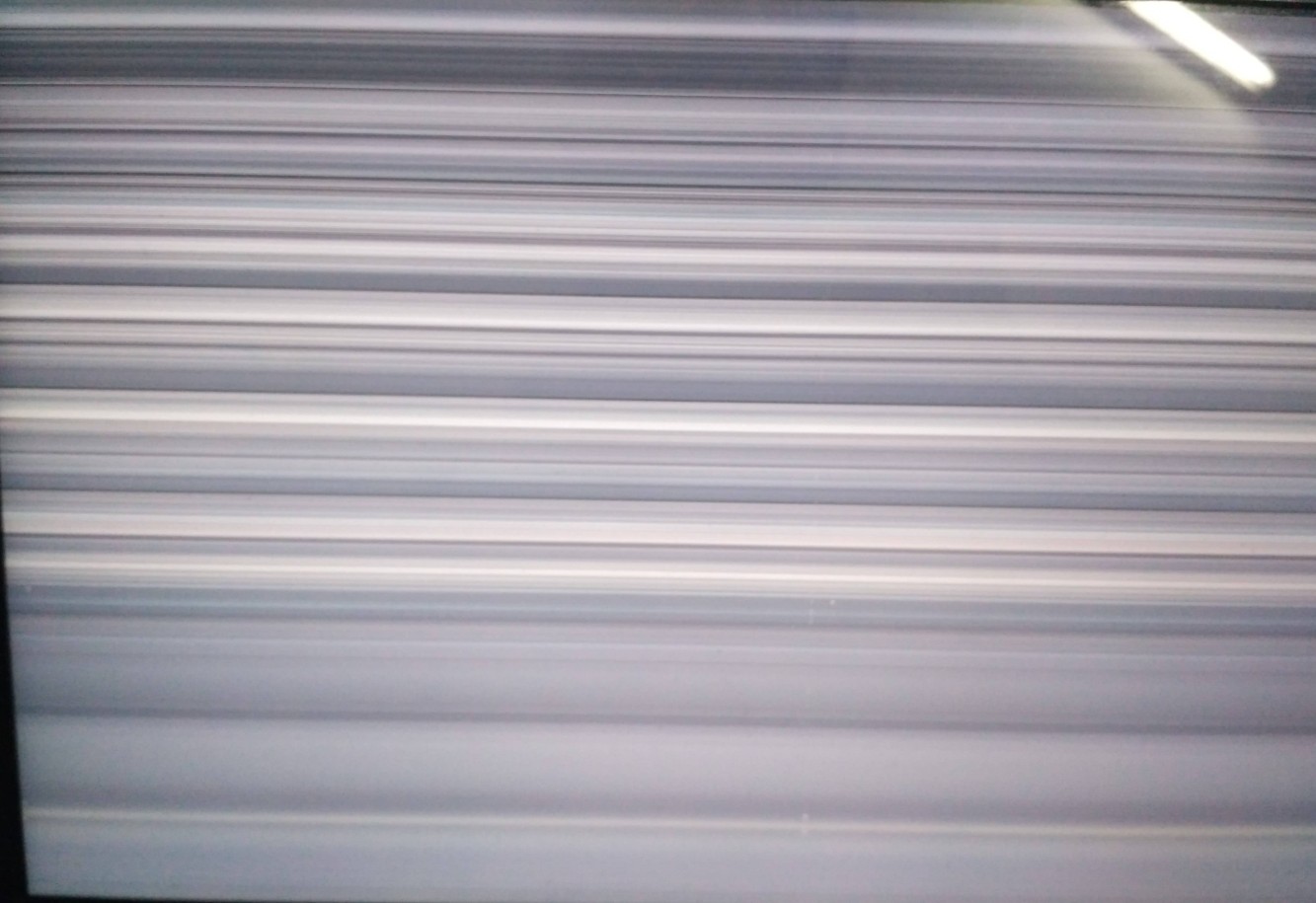

1.2 Sọc ngang từng dải trên màn hình

Sọc ngang thường xuất hiện thành các dải kéo dài từ trái sang phải màn hình. Các dải này có thể cố định hoặc xuất hiện sau khi thiết bị hoạt động một thời gian.

• Chiều cao sọc thường từ vài pixel đến vài centimet.
• Đôi khi sọc chỉ xuất hiện khi hiển thị nền sáng hoặc màu đồng nhất.
• Có thể biến mất sau khi khởi động lại màn hình.

Dạng lỗi này thường liên quan đến IC driver điều khiển hàng của panel hoặc các đường tín hiệu điều khiển row. Nếu một driver hàng gặp lỗi, toàn bộ dòng pixel sẽ hiển thị sai màu hoặc mất tín hiệu.

1.3 Sọc nhấp nháy hoặc sọc chạy theo khung hình

Trong một số trường hợp, các vệt sọc không cố định mà nhấp nháy hoặc di chuyển theo từng khung hình video. Hiện tượng này thường xảy ra khi phát nội dung động hoặc video độ phân giải cao.

• Sọc thay đổi theo nội dung video.
• Xuất hiện nhiều khi phát nội dung 4K hoặc video bitrate cao.
• Có thể biến mất khi đổi thiết bị phát.

Lỗi này thường không nằm ở panel mà liên quan tới tín hiệu đầu vào hoặc thiết bị phát nội dung. Các yếu tố như cáp HDMI kém chất lượng, card đồ họa lỗi hoặc sai tần số làm tươi có thể gây ra hiện tượng này.

1.4 Sọc chỉ xuất hiện ở một vùng màn hình

Một số màn hình chỉ xuất hiện sọc ở một phần nhỏ của panel, ví dụ góc trên bên phải hoặc một dải dọc gần mép màn hình.

• Sọc không kéo dài toàn màn hình.
• Thường xuất hiện cố định tại một vị trí.
• Không thay đổi khi đổi nội dung hiển thị.

Trong các hệ thống trình chiếu lớn như trung tâm thương mại hoặc phòng điều khiển, lỗi này đôi khi xuất hiện trên từng module của video wall. Khi đó, việc xác định đúng panel lỗi giúp tránh phải thay toàn bộ hệ thống hiển thị.

2. Nguyên nhân kỹ thuật khiến màn hình LCD bị sọc

Để hiểu vì sao màn hình LCD xuất hiện sọc ngang hoặc sọc dọc, cần nhìn vào cấu trúc kỹ thuật của panel. Một màn hình LCD hoàn chỉnh bao gồm nhiều thành phần như mainboard xử lý tín hiệu, bo T-CON, cáp LVDS và hệ thống IC driver điều khiển hàng và cột pixel.

Khi một trong các thành phần này gặp lỗi, tín hiệu hiển thị tới panel sẽ bị gián đoạn hoặc sai lệch, từ đó xuất hiện các vệt sọc trên màn hình.

2.1 Lỗi cáp tín hiệu bên trong màn hình

Bên trong mỗi màn hình LCD đều có các cáp tín hiệu kết nối từ bo mạch xử lý tới panel. Hai loại cáp phổ biến nhất là LVDS cable và FFC cable.

• LVDS cable truyền dữ liệu hình ảnh từ mainboard tới bo T-CON.
• FFC cable kết nối trực tiếp từ T-CON tới panel.

Sau một thời gian sử dụng, đặc biệt trong môi trường có độ ẩm cao hoặc bụi bẩn, các đầu cáp có thể bị oxy hóa hoặc lỏng tiếp điểm. Khi tín hiệu truyền không ổn định, màn hình sẽ xuất hiện các vệt sọc hoặc nhiễu hình.

Đây là một trong những lỗi phổ biến và dễ khắc phục nhất. Kỹ thuật viên chỉ cần vệ sinh đầu cáp hoặc thay cáp mới là có thể khôi phục hoạt động bình thường của màn hình.

2.2 Lỗi IC driver điều khiển panel

IC driver là các vi mạch siêu nhỏ được gắn trực tiếp lên mép panel LCD. Chúng có nhiệm vụ điều khiển hàng và cột pixel để tạo nên hình ảnh.

• Row driver điều khiển từng hàng pixel.
• Column driver điều khiển từng cột pixel.

Khi một driver bị lỗi, toàn bộ hàng hoặc cột pixel tương ứng sẽ hiển thị sai. Kết quả là xuất hiện các vệt sọc cố định trên màn hình.

Do IC driver được gắn trực tiếp lên panel bằng công nghệ bonding, việc sửa chữa gần như không khả thi trong thực tế. Trong phần lớn trường hợp, giải pháp duy nhất là thay toàn bộ panel LCD.

2.3 Lỗi bo mạch điều khiển hình ảnh

Bo mạch xử lý hình ảnh của màn hình LCD thường bao gồm hai thành phần chính: mainboard và T-CON board.

• Mainboard tiếp nhận tín hiệu từ HDMI, DisplayPort hoặc VGA.
• T-CON chuyển đổi tín hiệu thành dữ liệu điều khiển panel.

Nếu một trong hai bo mạch này bị lỗi, tín hiệu truyền tới panel sẽ bị sai lệch. Điều này có thể gây ra các vệt sọc ngang hoặc sọc dọc trên toàn màn hình.

Trong hệ thống quảng cáo kỹ thuật số, bo T-CON thường hoạt động ở tần số rất cao để xử lý video độ phân giải lớn. Vì vậy nếu nguồn cấp không ổn định hoặc nhiệt độ quá cao, linh kiện trên bo có thể bị suy giảm theo thời gian.

Có thể bạn quan tâm: Tổng hợp các lỗi thường gặp của màn hình LCD.

2.4 Lỗi panel LCD

Panel là bộ phận quan trọng nhất của màn hình LCD và cũng là thành phần có chi phí cao nhất. Khi panel bị lỗi, các pixel hoặc vùng hiển thị sẽ hoạt động không đúng.

Một số dạng lỗi panel phổ biến bao gồm:

• Đứt đường mạch điều khiển pixel.
• Hỏng lớp transistor điều khiển.
• Hư hỏng cell tinh thể lỏng.

Khi xảy ra lỗi này, các vệt sọc thường xuất hiện cố định và không thay đổi theo nội dung hiển thị. Trong nhiều trường hợp, lỗi panel là vĩnh viễn và cần thay thế toàn bộ tấm nền.

2.5 Nhiễu tín hiệu từ nguồn phát

Không phải mọi trường hợp màn hình bị sọc đều do phần cứng của màn hình. Trong nhiều hệ thống trình chiếu, nguyên nhân lại nằm ở thiết bị phát nội dung.

• Máy tính phát video gặp lỗi driver.
• Media player xử lý nội dung không ổn định.
• Cáp HDMI hoặc DisplayPort bị nhiễu tín hiệu.

Ví dụ, khi sử dụng cáp HDMI dài trên 10 mét nhưng không có bộ khuếch đại tín hiệu, tín hiệu video có thể bị suy hao. Điều này dẫn tới các hiện tượng nhiễu hình, sọc nhấp nháy hoặc mất khung hình.

2.6 Lỗi từ hệ thống điều khiển nội dung

Nhiều hệ thống màn hình quảng cáo hiện nay sử dụng phần mềm CMS để quản lý nội dung từ xa. Khi cấu hình phần mềm hoặc driver card đồ họa không phù hợp, màn hình có thể hiển thị sai tín hiệu.

• Độ phân giải đầu ra không đúng với panel.
• Tần số làm tươi không tương thích.
• Driver GPU lỗi.

Các lỗi này thường xuất hiện khi triển khai hệ thống hiển thị nhiều màn hình hoặc video wall lớn.

3. Các yếu tố môi trường khiến màn hình LCD dễ xuất hiện sọc

Bên cạnh các lỗi kỹ thuật, điều kiện môi trường vận hành cũng ảnh hưởng trực tiếp tới độ ổn định của màn hình LCD. Trong nhiều dự án thực tế, môi trường không phù hợp là nguyên nhân khiến thiết bị xuống cấp nhanh.

3.1 Nhiệt độ môi trường vận hành cao

Màn hình LCD quảng cáo thường hoạt động trong các không gian kín như trung tâm thương mại, nhà hàng hoặc sảnh tòa nhà. Nếu hệ thống thông gió không tốt, nhiệt độ xung quanh màn hình có thể vượt quá 40°C.

Nhiệt độ cao làm tăng điện trở của các mạch bán dẫn trong bo điều khiển. Khi hoạt động trong thời gian dài, điều này có thể dẫn tới lỗi tín hiệu hiển thị hoặc sọc màn hình.

Xem thêm: Dấu hiệu nhận biết màn hình LCD bị quá nhiệt.

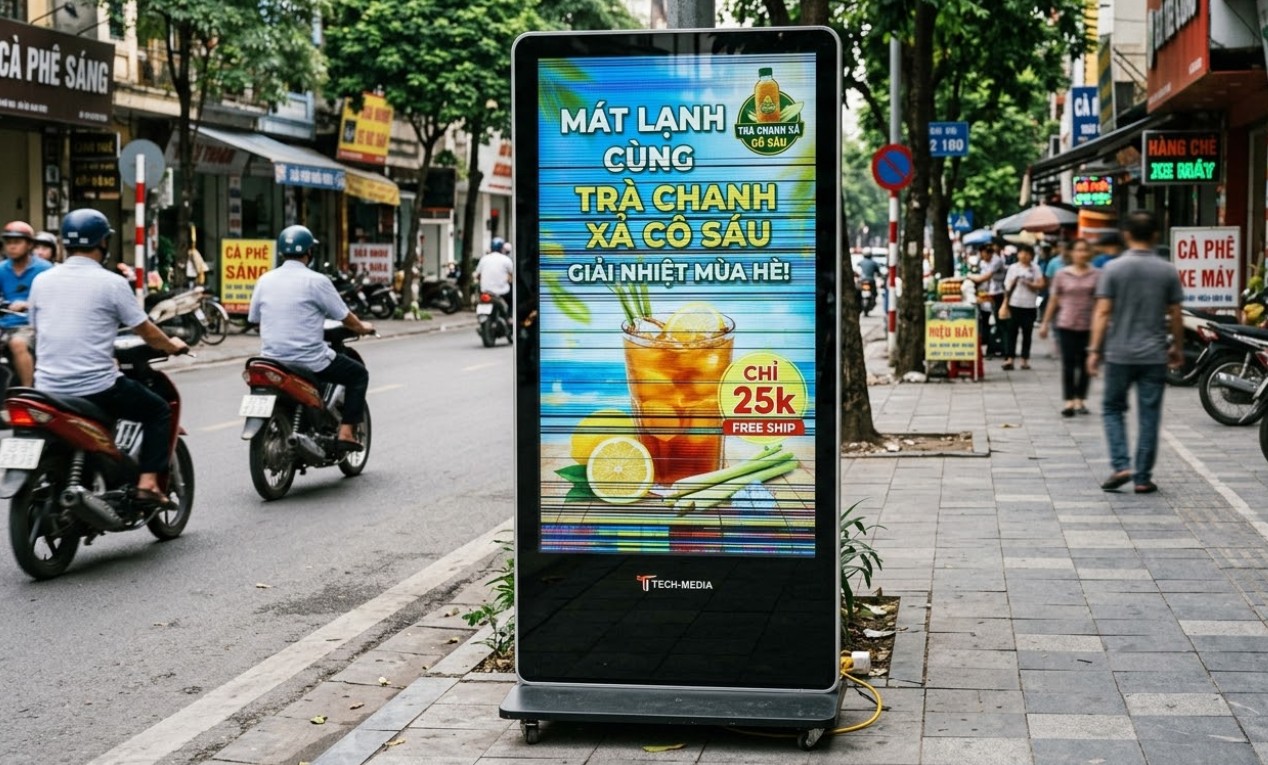

3.2 Màn hình hoạt động liên tục 24/7

Nhiều hệ thống quảng cáo kỹ thuật số vận hành liên tục 24 giờ mỗi ngày. Mặc dù các màn hình LCD chuyên dụng được thiết kế cho chế độ hoạt động dài hạn, nhưng linh kiện điện tử vẫn có tuổi thọ nhất định.

Ví dụ, nhiều nhà sản xuất panel như BOE hoặc LG Display công bố tuổi thọ trung bình của panel LCD quảng cáo khoảng 50.000 đến 60.000 giờ. Khi thiết bị hoạt động liên tục 24/7, tuổi thọ này tương đương khoảng 5 đến 7 năm.

Sau thời gian này, các linh kiện như driver IC, tụ điện hoặc mạch nguồn có thể suy giảm hiệu suất, từ đó xuất hiện các lỗi hiển thị.

3.3 Nguồn điện không ổn định

Nguồn điện chập chờn là một trong những nguyên nhân phổ biến gây lỗi màn hình. Khi điện áp thay đổi liên tục, các mạch nguồn switching bên trong màn hình phải hoạt động quá tải.

Kết quả là tín hiệu cung cấp cho panel không ổn định, dẫn tới hiện tượng sọc hoặc nhiễu hình.

Có thể bạn muốn biết: Điện áp chập chờn có làm hỏng màn hình LCD nhanh hơn không.

3.4 Lắp đặt sai tiêu chuẩn kỹ thuật

• Không có khoảng hở tản nhiệt phía sau màn hình.
• Lắp màn hình sát tường kín.
• Không có hệ thống thông gió.

Trong các hệ thống màn hình treo tường kích thước lớn như màn hình LCD treo tường, việc đảm bảo khoảng cách tản nhiệt phía sau từ 5 đến 10 cm là yêu cầu kỹ thuật quan trọng để tránh hiện tượng quá nhiệt.

4. Quy trình kiểm tra lỗi sọc màn hình LCD theo góc nhìn kỹ thuật

Khi gặp lỗi sọc màn hình, kỹ thuật viên thường thực hiện quy trình kiểm tra theo từng bước để xác định chính xác nguyên nhân. Quy trình này giúp tránh thay thế linh kiện không cần thiết.

4.1 Kiểm tra nguồn phát nội dung

Bước đầu tiên là loại trừ khả năng lỗi từ thiết bị phát.

• Thay máy tính hoặc media player khác.
• Phát thử nội dung video khác.
• Kiểm tra cổng xuất tín hiệu.

Nếu sọc biến mất khi đổi thiết bị phát, nguyên nhân nằm ở nguồn phát chứ không phải màn hình.

4.2 Kiểm tra dây tín hiệu

Bước tiếp theo là kiểm tra hệ thống dây tín hiệu.

• Thay cáp HDMI hoặc DisplayPort mới.
• Kiểm tra đầu nối có lỏng không.
• Tránh sử dụng cáp quá dài.

Trong nhiều dự án, việc thay cáp tín hiệu chất lượng cao có thể khắc phục hoàn toàn hiện tượng sọc.

4.3 Kiểm tra bo mạch bên trong màn hình

Nếu lỗi vẫn tồn tại, kỹ thuật viên sẽ mở màn hình để kiểm tra bo mạch.

• Mainboard xử lý tín hiệu.
• Bo T-CON.
• Mạch nguồn.

Việc đo điện áp và kiểm tra nhiệt độ linh kiện giúp xác định chính xác thành phần bị lỗi.

4.4 Kiểm tra panel LCD

Nếu tất cả các bước trên không phát hiện lỗi, khả năng cao vấn đề nằm ở panel.

Kỹ thuật viên sẽ kiểm tra bằng cách hiển thị các hình test màu để xác định vùng pixel bị lỗi.

4.5 Kiểm tra theo từng bước để khoanh vùng lỗi

• Loại trừ nguồn phát.
• Kiểm tra cáp tín hiệu.
• Kiểm tra bo mạch.
• Xác định lỗi panel.

Đây là quy trình tiêu chuẩn được áp dụng trong nhiều trung tâm bảo trì thiết bị hiển thị.

5. Cách xử lý màn hình LCD bị sọc trong thực tế

Sau khi xác định nguyên nhân, kỹ thuật viên sẽ lựa chọn phương án xử lý phù hợp để khôi phục hoạt động của màn hình.

5.1 Trường hợp lỗi do tín hiệu

Nếu nguyên nhân đến từ tín hiệu đầu vào, giải pháp khá đơn giản.

• Thay cáp HDMI hoặc DisplayPort.
• Điều chỉnh độ phân giải phù hợp.
• Cập nhật driver card đồ họa.

Nhiều hệ thống hiển thị sử dụng màn hình lớn như màn hình LCD chân đứng trong trung tâm thương mại thường gặp lỗi này khi sử dụng cáp tín hiệu kém chất lượng.

5.2 Trường hợp lỗi do bo mạch

Nếu mainboard hoặc T-CON gặp lỗi, kỹ thuật viên có thể sửa hoặc thay thế linh kiện.

• Thay tụ điện nguồn.
• Thay IC xử lý tín hiệu.
• Thay bo T-CON mới.

Chi phí sửa bo mạch thường thấp hơn nhiều so với thay panel.

5.3 Trường hợp lỗi cáp nội bộ

Khi lỗi xuất phát từ cáp LVDS hoặc FFC bên trong màn hình, kỹ thuật viên có thể:

• Vệ sinh đầu cáp.
• Siết chặt kết nối.
• Thay cáp mới.

5.4 Trường hợp lỗi panel LCD

Nếu panel bị hỏng, người dùng cần cân nhắc giữa việc thay panel hoặc thay màn hình mới.

Thông thường chi phí thay panel có thể chiếm từ 60% đến 80% giá trị của một màn hình mới. Vì vậy trong nhiều trường hợp, thay thiết bị mới sẽ kinh tế hơn.

6. Khi nào nên sửa và khi nào nên thay màn hình LCD

Quyết định sửa hay thay màn hình phụ thuộc vào mức độ hư hỏng và chi phí sửa chữa.

6.1 Các trường hợp nên sửa

• Lỗi dây tín hiệu.
• Lỗi bo mạch.
• Lỗi nguồn điện.

Những lỗi này thường có chi phí sửa chữa thấp và có thể khắc phục nhanh chóng.

6.2 Các trường hợp nên thay màn hình

• Panel bị hỏng.
• Màn hình đã sử dụng quá lâu.
• Thiết bị không còn linh kiện thay thế.

6.3 Phân tích chi phí sửa chữa và thay mới

Trong các hệ thống quảng cáo kỹ thuật số, việc thay mới đôi khi giúp tiết kiệm chi phí vận hành lâu dài. Các màn hình thế hệ mới thường có độ sáng cao hơn, tiêu thụ điện năng thấp hơn và hỗ trợ nhiều chuẩn kết nối hiện đại.

Ngoài ra, các dòng màn hình quảng cáo hiện nay còn được thiết kế tối ưu cho hoạt động liên tục với khả năng tản nhiệt tốt hơn.

Đọc thêm: Tuổi thọ trung bình của màn hình LCD là bao lâu.

Màn hình LCD bị sọc ngang hoặc sọc dọc có thể xuất phát từ nhiều nguyên nhân khác nhau, từ lỗi tín hiệu, lỗi bo mạch cho tới hư hỏng panel. Việc nhận diện đúng dạng sọc và thực hiện quy trình kiểm tra theo từng bước giúp xác định chính xác nguyên nhân và lựa chọn phương án xử lý phù hợp.

Trong nhiều trường hợp, lỗi có thể được khắc phục đơn giản bằng cách thay dây tín hiệu hoặc sửa bo mạch. Tuy nhiên nếu panel bị hỏng hoặc thiết bị đã vượt quá tuổi thọ vận hành, thay màn hình mới thường là giải pháp hiệu quả và kinh tế hơn trong dài hạn.
