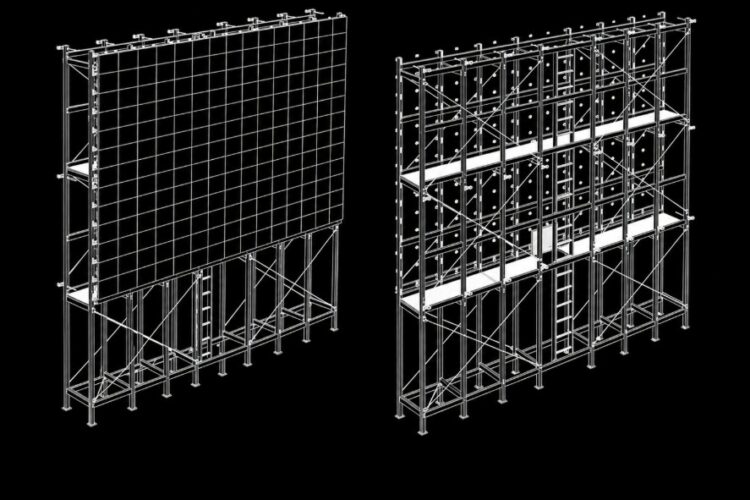

1. Khái niệm

• Khung màn hình LED là hệ thống khung cơ khí được thiết kế từ vật liệu kim loại (thường là nhôm hoặc thép) nhằm lắp ráp, liên kết và bảo vệ các module LED cũng như toàn bộ linh kiện điện tử bên trong màn hình.
• Khung được thiết kế tùy theo kích thước, vị trí lắp đặt (trong nhà – ngoài trời) và mục đích sử dụng (treo tường, đứng, di động, ghép module…).

2. Phân loại theo vật liệu

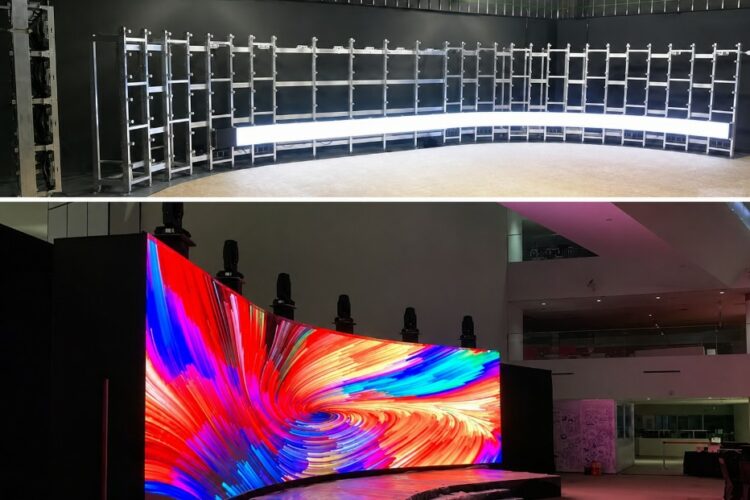

Khung nhôm màn hình LED

Đặc điểm:

• Trọng lượng nhẹ, dễ vận chuyển và lắp ráp.
• Không bị gỉ sét, chịu ăn mòn tốt.
• Tản nhiệt nhanh, phù hợp cho môi trường trong nhà hoặc các màn hình nhỏ.

Ứng dụng: Màn hình LED trong nhà (indoor), màn hình sự kiện, màn hình di động, màn hình thuê (rental LED).

Ưu điểm: Dễ tháo lắp, tính thẩm mỹ cao, bề mặt sáng và bền màu.

Hạn chế: Chịu lực kém hơn thép, không phù hợp cho màn hình cỡ lớn hoặc lắp cố định ngoài trời.

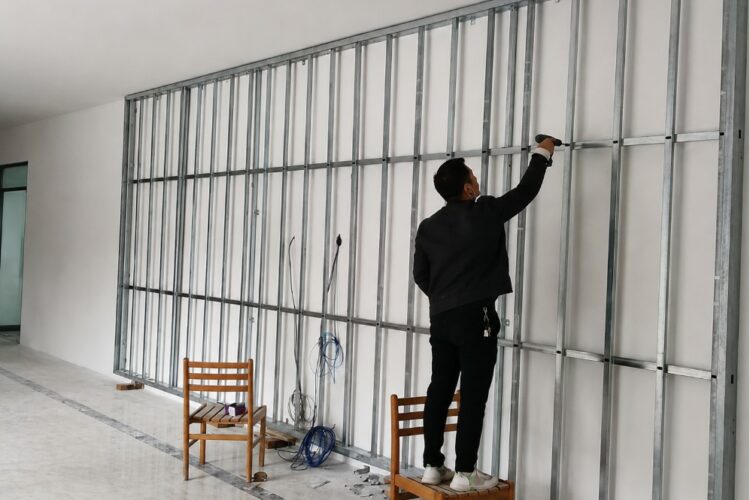

Khung thép màn hình LED

Đặc điểm:

• Làm từ thép sơn tĩnh điện hoặc thép mạ kẽm, có độ cứng và độ bền cao.
• Có thể chịu được gió, rung chấn và điều kiện thời tiết khắc nghiệt.

Ứng dụng: Màn hình LED ngoài trời, màn hình cố định trên tòa nhà, biển quảng cáo lớn.

Ưu điểm: Cấu trúc vững chắc, tuổi thọ cao, chịu tải tốt.

Hạn chế: Trọng lượng nặng, khó tháo dỡ, dễ bị oxy hóa nếu không được sơn hoặc mạ bảo vệ đúng kỹ thuật.

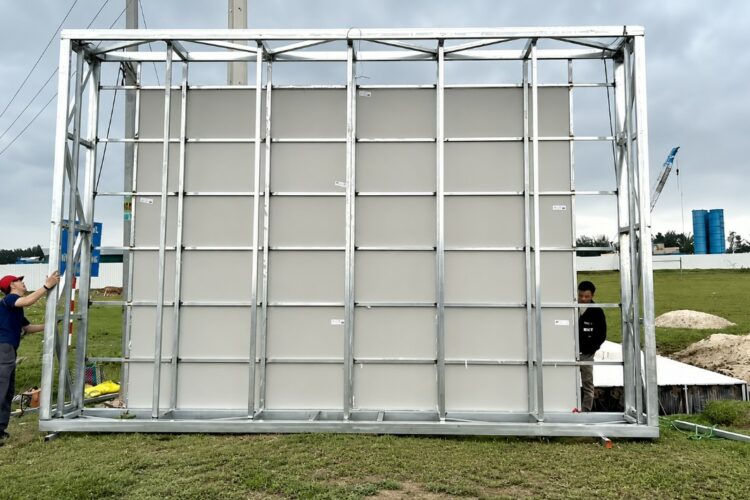

3. Cấu tạo cơ bản của khung màn hình LED

4. So sánh khung nhôm và khung thép

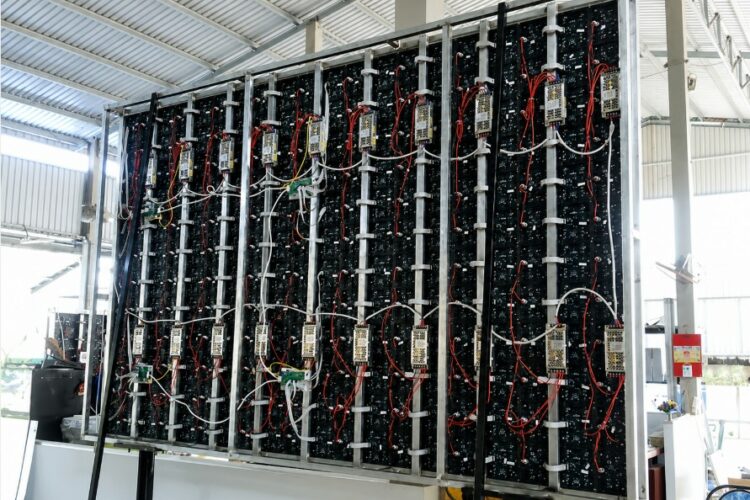

5. Vai trò của khung màn hình LED

1. Cố định cấu trúc: Giữ các module, bộ nguồn và linh kiện ở vị trí chính xác, đảm bảo độ phẳng và đồng nhất hiển thị.
2. Bảo vệ linh kiện: Giảm tác động từ môi trường (nhiệt, ẩm, rung, gió).
3. Tản nhiệt: Đặc biệt với khung nhôm, giúp thoát nhiệt nhanh, tăng tuổi thọ cho nguồn và LED.
4. Tăng tính thẩm mỹ: Đảm bảo màn hình vuông vức, gọn gàng và chuyên nghiệp.
5. An toàn khi lắp đặt: Giúp màn hình cố định vững chắc, hạn chế rủi ro rơi vỡ hoặc đổ sập.

6. Khi nào nên dùng khung nhôm, khi nào nên dùng khung thép?

7. Kết luận

Khung nhôm và khung thép là hai lựa chọn phổ biến trong thiết kế và lắp đặt màn hình LED. Mỗi loại có ưu điểm riêng phù hợp với từng môi trường và mục đích sử dụng.

• Khung nhôm thích hợp cho những hệ thống cần tính linh hoạt, thẩm mỹ và di chuyển thường xuyên.
• Khung thép lại là giải pháp lý tưởng cho các màn hình lớn, cố định và cần độ bền cao.

Việc lựa chọn đúng loại khung không chỉ giúp màn hình LED hoạt động ổn định mà còn đảm bảo an toàn, độ bền và hiệu suất hiển thị lâu dài.

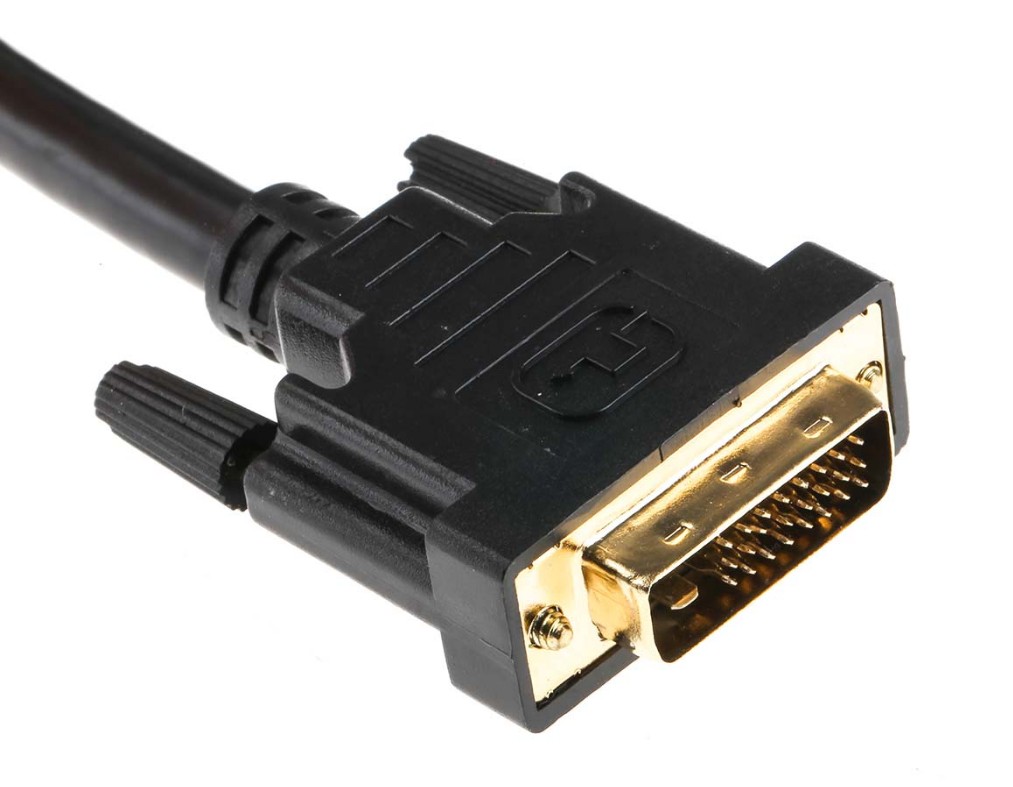

Tìm hiểu thêm: Các loại cáp tín hiệu màn hình LED

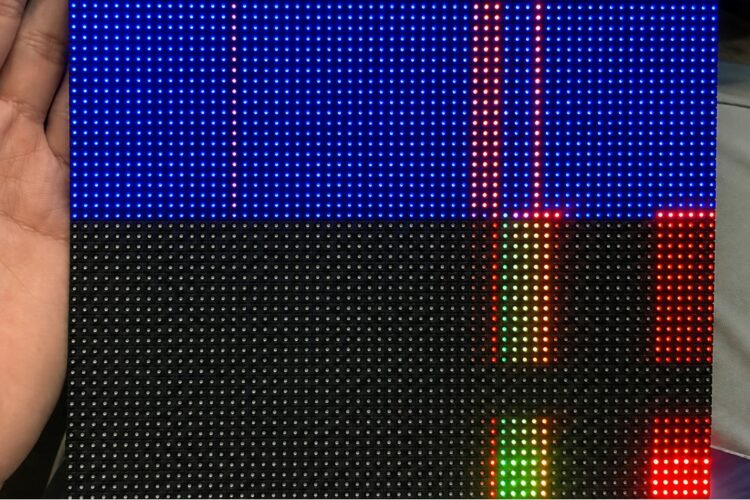

1. Sọc ngang cố định

Mô tả: Đây là hiện tượng xuất hiện một hoặc nhiều đường ngang tĩnh trên toàn bộ chiều ngang màn hình. Sọc không nhấp nháy và không thay đổi khi nội dung thay đổi. Khi thay module hoặc vị trí receiving card, đường sọc vẫn giữ nguyên vị trí vật lý.

Nguyên nhân:

• Driver IC hoặc hàng scan trên module hỏng.
• Nối ribbon/LVDS bị lỏng, PCB hở hoặc hàn kém.
• Tác động từ ESD hoặc quá nhiệt làm hỏng các linh kiện điều khiển.

Kiểm tra:

• Quan sát trực quan đầu nối và ribbon, lắc nhẹ module để xem có thay đổi.
• Thay module bằng module lành để xác định lỗi có đi theo module hay không.
• Dùng multimeter kiểm tra fuse và điện áp rail cục bộ.

Giải pháp:

• Thay module lỗi hoặc hàn lại các điểm kết nối hỏng.
• Nếu driver IC bị hỏng nặng, gửi module về trung tâm bảo hành hoặc sử dụng dịch vụ kỹ thuật chuyên nghiệp. Hạn chế tự thay IC nếu không có thiết bị chuyên dụng.

2. Sọc ngang nhấp nháy định kỳ

Mô tả: Dải sáng/tối nhấp nháy liên tục theo một tần số cố định, dải này có thể rõ hơn khi quay video bằng camera.

Nguyên nhân:

• Mismatch tần số quét (refresh rate) hoặc scan mode giữa sending card và receiving card/module.
• Refresh rate quá thấp, đặc biệt gây vấn đề khi quay phim.
• Nguồn tín hiệu (sending card) bị reset hoặc gián đoạn.

Kiểm tra:

• Bật pattern test nội bộ từ sending card để xem sọc có xuất hiện hay không.
• Thay đổi refresh rate và scan mode trong phần mềm cấu hình để kiểm tra mức phù hợp.
• Swap sending card sang vị trí khác để xác định lỗi có theo card.

Giải pháp:

• Tăng refresh rate theo khuyến nghị của nhà sản xuất (đối với indoor display, mức ≥1920Hz; broadcast ≥3840Hz).
• Đồng bộ scan mode giữa tất cả receiving card và module.
• Cập nhật hoặc rollback firmware nếu phát hiện bug trong phiên bản hiện tại.

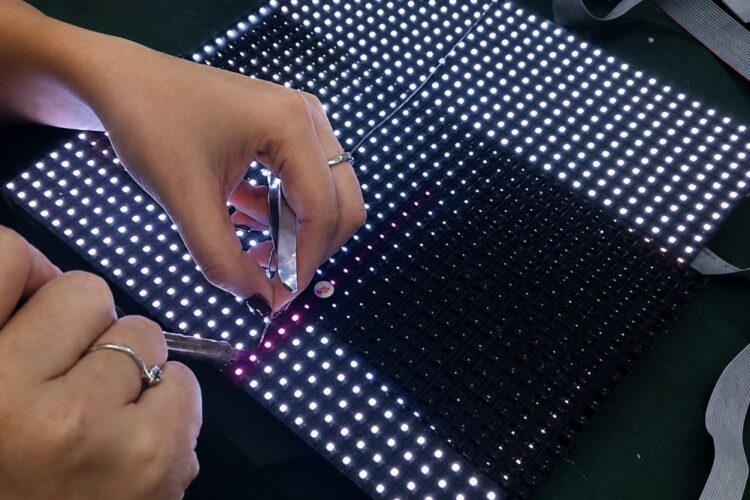

3. Sọc ngang theo cabinet/module rời

Mô tả: Sọc xuất hiện chỉ trên một cabinet hoặc nhóm module riêng lẻ; các cabinet lân cận bình thường. Khi đổi đường cable hoặc vị trí cabinet, sọc có thể di chuyển theo cable hoặc card.

Nguyên nhân:

• Cáp tín hiệu bị lỗi, đầu nối lỏng hoặc hư hỏng.
• Receiving card bị lỗi hoặc file cấu hình rcfg sai.
• Nguồn phân phối (PSU bus) không ổn định, sụt áp cục bộ.

Kiểm tra:

• Swap cable và receiving card với cabinet khác đang hoạt động bình thường.
• Đo điện áp rail cấp cho từng cabinet.
• Kiểm tra tiếp đất và grounding tại cabinet.

Giải pháp:

• Thay cáp, siết/clean các đầu nối.
• Cập nhật rcfg đúng model module.
• Bổ sung PSU cho cabinet nếu cần hoặc điều chỉnh phân bổ tải.

4. Sọc ngang hoặc nhấp nháy toàn màn

Mô tả: Toàn bộ màn hình thay đổi độ sáng đồng thời hoặc xuất hiện sọc phủ toàn bộ. Hiện tượng thường đồng bộ theo nhịp nhấp nháy.

Nguyên nhân:

• PSU tổng không ổn định, ripple cao.
• Tín hiệu sync trên bus mất ổn định.
• Tiếp đất kém hoặc grounding không đồng bộ.

Kiểm tra:

• Quan sát đèn báo PSU và đo điện áp đầu ra bằng oscilloscope.
• Kiểm tra log của sending card/CPU để phát hiện lỗi reset.
• Ngắt bớt tải để xác định ảnh hưởng của PSU.

Giải pháp:

• Thay hoặc sửa chữa PSU có ripple vượt chuẩn.
• Cải thiện dây mass/ground và thêm bộ lọc EMI.
• Thay sending card nếu xác định lỗi do phần cứng.

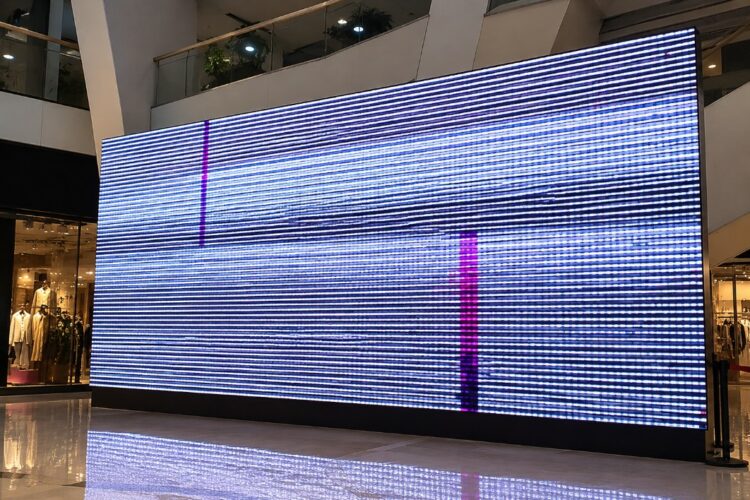

5. Sọc nhấp nháy theo môi trường

Mô tả: Hiện tượng xuất hiện khi các thiết bị công suất lớn (motor, inverter, dàn đèn sân khấu) hoạt động gần màn hình.

Nguyên nhân:

• EMI/RFI hoặc sụt áp tạm thời gây nhiễu tín hiệu.
• Crosstalk trên cáp tín hiệu do nhiễu từ thiết bị lân cận.
• Tiếp đất hoặc khung thép không đồng bộ.

Kiểm tra:

• Tắt các thiết bị khả nghi để xác định nguồn nhiễu.
• Dùng oscilloscope hoặc thiết bị đo trường điện từ để kiểm tra xung trên đường nguồn/tín hiệu.

Giải pháp:

• Bố trí lại cáp xa nguồn nhiễu.
• Thêm ferrite hoặc choke trên cáp tín hiệu và cáp nguồn.
• Cải thiện tiếp đất chung (single-point grounding) và lắp surge protector.

6. Nhấp nháy chỉ xuất hiện trên camera (camera artifact)

Mô tả: Mắt thường thấy hình hiển thị bình thường nhưng camera thấy sọc hoặc dải quét. Hiện tượng này cũng có thể thấy ở mắt thường nhưng rõ hơn khi quay.

Nguyên nhân:

• Tương tác giữa refresh rate màn và shutter/frame rate của camera.
• Refresh rate quá thấp gây strobing.

Kiểm tra:

• Quay thử bằng camera khác hoặc thay đổi shutter/frame rate.
• Tăng refresh rate màn hiển thị.

Giải pháp:

• Chạy màn ở refresh cao hơn (>3000–4000Hz tuỳ theo yêu cầu broadcast).
• Điều chỉnh camera hoặc sử dụng phần mềm khử nhấp nháy.
• Sử dụng camera global shutter nếu có thể.

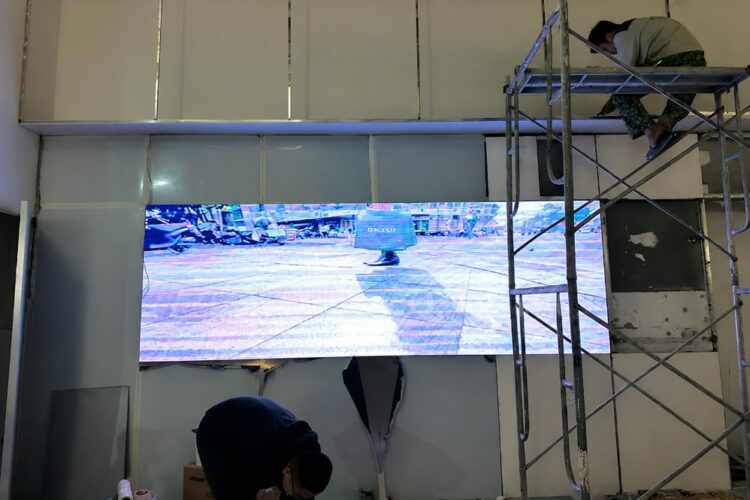

7. Lỗi ngẫu nhiên xuất hiện sau sự kiện

Mô tả: Sọc hoặc nhấp nháy xuất hiện sau các sự kiện như sét, cúp điện, update firmware và không có mô hình lặp lại.

Nguyên nhân:

• Surge, ESD hoặc firmware/driver corrupt.
• Module hoặc receiving card bị stress hoặc hỏng nội bộ.

Kiểm tra:

• Kiểm tra log hệ thống và xác nhận phiên bản firmware.
• Kiểm tra module vật lý để phát hiện dấu cháy hoặc hư hại.

Giải pháp:

• Khắc phục surge/ESD và cải thiện grounding.
• Thay module hoặc card hỏng.
• Restore hoặc flash lại firmware chuẩn theo file nhà sản xuất.
• Ghi nhận chi tiết triệu chứng và clip để gửi bảo hành nếu cần.

Quy trình chẩn đoán nên bắt đầu bằng loại trừ nguồn nội dung (dùng test pattern), sau đó kiểm tra tín hiệu, PSU và grounding, cuối cùng là kiểm tra module phần cứng. Hầu hết các sự cố có thể xác định nhanh bằng cách swap module, card hoặc cable kết hợp với test pattern. Những trường hợp còn lại cần đo bằng oscilloscope hoặc can thiệp phần cứng chuyên sâu để xử lý triệt để.

Tìm hiểu thêm: Màn hình LED hiển thị sai tỉ lệ hình ảnh và hướng khắc phục

1. Hiểu đúng bề mặt màn hình LCD trước khi lau

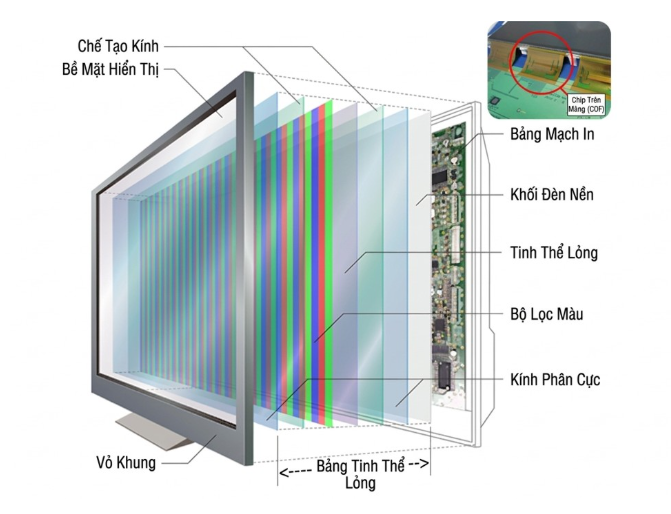

1.1. Cấu tạo lớp bề mặt (Surface Layer)

Bề mặt màn hình LCD không phải là một tấm kính đơn thuần mà là một hệ thống nhiều lớp mỏng chồng lên nhau, mỗi lớp đảm nhận một chức năng quang học riêng biệt. Hiểu đúng cấu tạo này là nền tảng để lựa chọn dụng cụ và phương pháp lau phù hợp.

Các lớp chính từ trong ra ngoài:

• Polarizer (lớp phân cực ánh sáng): Lớp phim mỏng kiểm soát hướng dao động của ánh sáng đi qua panel. Đây là lớp quyết định khả năng hiển thị hình ảnh của LCD – nếu bị hư, toàn bộ vùng tương ứng sẽ xuất hiện vệt loang màu hoặc mất hình ảnh hoàn toàn
• Anti-glare coating hoặc Anti-reflective coating: Lớp phủ chống chói/chống phản chiếu được phủ lên bề mặt ngoài cùng. Lớp này có độ dày chỉ vài chục đến vài trăm micron, cực kỳ dễ bị mài mòn bởi ma sát hoặc phá hủy bởi dung môi hóa học

Chính vì cấu trúc đa lớp mỏng này, bất kỳ tác động vật lý hoặc hóa học sai cách nào đều có thể gây hư hỏng không thể phục hồi – khác hoàn toàn với việc lau một tấm kính thông thường.

1.2. Độ nhạy của bề mặt

Bề mặt màn hình LCD nhạy cảm với hai nhóm tác nhân chính:

Tác nhân cơ học:

• Ma sát từ vật liệu thô (khăn giấy, vải thô, sợi cellulose) gây micro-scratch trên lớp coating
• Áp lực tay quá mạnh khi lau tạo ra pressure marks – vùng loang màu do polarizer bị biến dạng cục bộ, không thể khắc phục

Tác nhân hóa học:

• Cồn nồng độ cao (trên 70%) hòa tan lớp anti-glare coating, khiến bề mặt mờ dần và không đồng đều
• Amoniac (NH₃) có trong nhiều loại nước lau kính thông thường phá hủy cấu trúc phân tử của lớp phủ
• Dung môi mạnh (acetone, thinner) có thể ăn mòn cả lớp polarizer bên trong

1.3. Phân biệt theo từng loại màn hình

Không phải tất cả màn hình LCD đều có bề mặt giống nhau. Hiểu rõ loại màn hình đang vệ sinh giúp lựa chọn phương pháp phù hợp:

2. Khi nào cần lau màn hình?

2.1. Các trường hợp nên lau

Không phải cứ thấy màn hình chưa sạch là lau ngay. Cần đánh giá mức độ bẩn và loại vết bẩn trước khi quyết định:

• Bụi bám rõ khi hiển thị nền sáng: Lớp bụi mỏng nhìn thấy trên nền trắng hoặc xám – đây là tình huống phổ biến nhất và an toàn để vệ sinh
• Dấu vân tay, vết bẩn cục bộ: Đặc biệt phổ biến với màn hình cảm ứng hoặc màn hình đặt ở nơi công cộng
• Vết nước hoặc dầu: Cần xử lý sớm vì để lâu có thể để lại cặn khoáng khó làm sạch hơn

2.2. Không nên lau khi

Thời điểm lau sai có thể gây hư hỏng dù dụng cụ và kỹ thuật hoàn toàn đúng:

• Màn hình đang bật hoặc vừa tắt còn nóng: Nhiệt độ cao làm dung dịch bay hơi nhanh, để lại vệt và có thể ảnh hưởng lớp coating
• Bề mặt có bụi thô, cát hoặc hạt cứng chưa được loại bỏ: Khi lau, các hạt này trở thành “giấy nhám” cào trực tiếp lên bề mặt, gây xước không thể phục hồi
• Môi trường có độ ẩm cao hoặc nhiều bụi: Dung dịch có thể hút thêm bụi trong không khí bám vào bề mặt trong lúc lau

3. Dụng cụ lau màn hình chuẩn

3.1. Khăn lau phù hợp

Khăn microfiber là lựa chọn duy nhất được khuyến nghị cho màn hình LCD. Điểm khác biệt cốt lõi của microfiber so với các loại vải thông thường nằm ở cấu trúc sợi:

• Sợi microfiber có độ mịn nhỏ hơn 1 denier (đơn vị đo đường kính sợi) – mảnh hơn tóc người khoảng 100 lần
• Cấu trúc sợi chẻ nhỏ tạo ra khả năng hút ẩm và bụi bằng lực mao dẫn thay vì ma sát, giảm tối đa nguy cơ gây xước
• Không để lại xơ vải trên bề mặt sau khi lau

Lưu ý khi chọn và bảo quản khăn microfiber:

• Chọn loại có mật độ sợi cao (trên 200.000 sợi/cm²), thường được ghi trên bao bì với thông số GSM (gram/m²) từ 200 GSM trở lên
• Giặt riêng, không dùng nước xả vải – hóa chất trong nước xả bít các khe sợi, làm mất khả năng hút bụi
• Thay khăn mới khi nhận thấy bề mặt đã cứng hơn hoặc có dấu hiệu xơ vải

3.2. Dung dịch vệ sinh

3.3. Những thứ tuyệt đối không dùng

• Khăn giấy, giấy vệ sinh: Dù mềm khi sờ tay, sợi cellulose trong giấy đủ cứng để tạo micro-scratch trên lớp coating màn hình
• Vải thô, áo quần, khăn bông: Sợi không đồng đều, không kiểm soát được độ sạch và độ mịn
• Nước lau kính (Windex và tương tự): Hầu hết chứa amoniac hoặc cồn nồng độ cao – hai thành phần phá hủy lớp anti-glare coating
• Khí nén từ bình xịt thông thường: Có thể chứa dầu bôi trơn van, để lại vết dầu trên bề mặt. Nếu cần thổi bụi, dùng blower tay chuyên dụng

4. Quy trình lau màn hình đúng cách

4.1. Tắt màn hình và để nguội

Tắt màn hình và chờ ít nhất 15–30 phút trước khi bắt đầu lau. Bước này phục vụ hai mục đích kỹ thuật quan trọng: thứ nhất, nhiệt độ thấp hơn giúp dung dịch không bay hơi quá nhanh trong quá trình lau, tránh để lại vệt; thứ hai, nền màn hình tối giúp nhìn rõ vị trí và mức độ của các vết bẩn hơn nhiều so với khi màn hình đang hiển thị nội dung.

4.2. Loại bỏ bụi thô trước

Đây là bước thường bị bỏ qua nhưng cực kỳ quan trọng. Trước khi dùng khăn ẩm, cần loại bỏ toàn bộ hạt bụi thô, cát hoặc mảnh vụn có thể gây xước:

• Dùng blower tay (quả bóp thổi bụi) thổi nhẹ để đẩy bụi thô ra khỏi bề mặt
• Hoặc dùng khăn microfiber khô hoàn toàn, phủ nhẹ lên bề mặt mà không chà sát để hút bụi nhờ lực tĩnh điện

Tuyệt đối không bỏ qua bước này và lau ẩm ngay – một hạt cát nhỏ dưới khăn lau là đủ để tạo vết xước dài trên toàn bộ bề mặt.

4.3. Làm ẩm khăn – không xịt trực tiếp lên màn hình

Đây là quy tắc kỹ thuật quan trọng nhất trong toàn bộ quy trình:

Dung dịch chỉ được xịt hoặc nhỏ lên khăn, không bao giờ xịt trực tiếp lên màn hình.

Khi xịt trực tiếp lên màn hình, dung dịch có thể chảy theo trọng lực xuống phía dưới, thấm vào khe hở giữa panel và viền bezel, tiếp xúc với mạch điện bên trong hoặc lớp backlight – gây hư hỏng điện tử nghiêm trọng dù lượng nước rất nhỏ.

Lượng dung dịch phù hợp: khăn chỉ cần ẩm vừa đủ, không được ướt đến mức vắt ra nước. Kiểm tra bằng cách ép nhẹ khăn – nếu thấy nước rỉ ra là quá ướt.

4.4. Lau theo hướng và lực phù hợp

• Lực tay: Chỉ cần đủ để khăn tiếp xúc bề mặt – tương đương lực đặt tờ giấy lên bàn, không nhấn thêm
• Hướng lau: Lau thẳng theo một chiều nhất quán – từ trái sang phải hoặc từ trên xuống dưới. Tránh lau xoáy tròn mạnh vì tạo ra lực ly tâm không đồng đều, dễ để lại vệt tròn
• Vết bẩn cứng đầu: Không tăng lực tay mà thay bằng cách đặt khăn ẩm lên vết bẩn, giữ yên 10–15 giây để dung dịch làm mềm vết bẩn, sau đó lau nhẹ

4.5. Lau lại bằng khăn khô nếu cần

Sau khi lau ẩm, nếu còn vệt ẩm hoặc streak (vệt nước khô), dùng một chiếc khăn microfiber khô và sạch lau nhẹ một lượt theo cùng hướng để hút ẩm còn lại. Để màn hình khô hoàn toàn trong không khí ít nhất 5 phút trước khi bật lại.

5. Những sai lầm phổ biến khi lau màn hình

5.1. Xịt dung dịch trực tiếp lên màn hình

Hậu quả không chỉ là vệt ẩm trên bề mặt. Nước thấm vào khe viền panel có thể tiếp xúc với mạch nguồn backlight hoặc bo mạch điều khiển, gây chập điện hoặc oxy hóa các mối hàn, loại hư hỏng thường chỉ biểu hiện sau vài ngày đến vài tuần, khó truy ra nguyên nhân.

5.2. Dùng lực tay quá mạnh

Áp lực mạnh lên panel LCD tạo ra pressure marks – vùng loang màu hoặc sáng hơn bất thường xuất hiện tại điểm bị ép, do lớp polarizer bị biến dạng cục bộ. Đây là hư hỏng vĩnh viễn, không thể khắc phục bằng cách lau lại hay để yên theo thời gian.

5.3. Lau khi màn hình đang nóng hoặc đang bật

Khi màn hình đang bật, bề mặt phát nhiệt làm dung dịch bay hơi ngay lập tức, để lại cặn khoáng và vệt trên bề mặt. Ngoài ra, tĩnh điện trên màn hình đang hoạt động hút thêm bụi vào ngay trong lúc lau, làm giảm hiệu quả vệ sinh.

5.4. Dùng sai dung dịch

Hư hỏng do dung dịch sai thường không xuất hiện ngay mà tích lũy dần qua nhiều lần lau. Lớp anti-glare coating bị cồn mạnh tấn công sẽ mờ dần, bề mặt mất độ đồng đều, ánh sáng phản chiếu bất thường, đến khi nhận ra thì lớp phủ đã bị ăn mòn không thể phục hồi.

6. Lưu ý riêng cho màn hình LCD quảng cáo và công cộng

6.1. Tần suất vệ sinh cao hơn

Màn hình LCD trong môi trường thương mại và công cộng tiếp xúc với mật độ bụi, vân tay và dầu từ môi trường cao hơn nhiều so với màn hình gia dụng. Khuyến nghị tần suất vệ sinh:

• Môi trường trong nhà (văn phòng, trung tâm thương mại): 1–2 lần/tuần

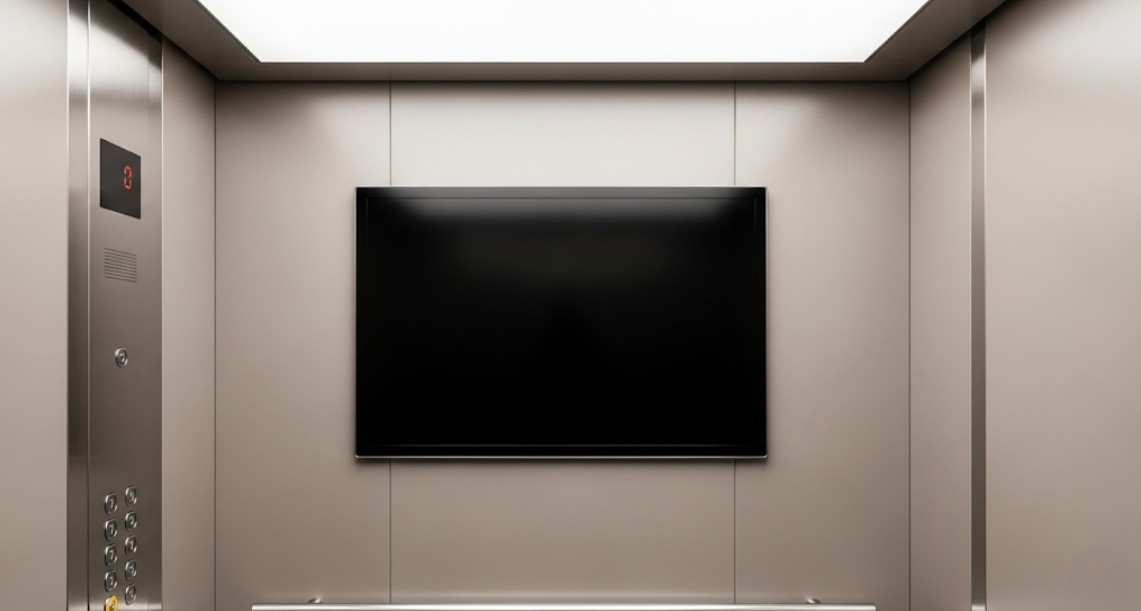

• Màn hình thang máy, kiosk có tương tác tay: 3–5 lần/tuần
• Màn hình ngoài trời hoặc bán ngoài trời: tùy mức độ bụi, có thể cần vệ sinh hàng ngày

6.2. Kiểm soát quy trình cho nhân sự vận hành

Trong hệ thống nhiều màn hình với nhiều nhân viên vận hành, việc mỗi người lau theo cách riêng là nguyên nhân phổ biến dẫn đến hư hỏng bề mặt không đồng đều giữa các panel. Cần xây dựng guideline vệ sinh rõ ràng, bao gồm:

• Danh sách dụng cụ được phép sử dụng (tên cụ thể loại khăn, dung dịch)
• Quy trình từng bước với thứ tự cố định
• Danh sách những thứ tuyệt đối không được dùng
• Tần suất vệ sinh định kỳ theo từng vị trí lắp đặt

6.3. Lưu ý với màn hình ngoài trời hoặc bán ngoài trời

Màn hình đặt ngoài trời tiếp xúc với nhiều loại bẩn khác nhau so với trong nhà: bụi mịn lẫn dầu từ khói xe, hơi nước ngưng tụ, phấn hoa và côn trùng. Một số lưu ý đặc thù:

• Bụi ngoài trời thường lẫn hạt cứng – bước loại bỏ bụi thô bằng blower trước khi lau ẩm là bắt buộc, không được bỏ qua
• Dùng dung dịch chuyên dụng thay vì chỉ nước cất, vì vết dầu và hơi nước ngưng tụ cần tác nhân làm sạch mạnh hơn
• Tránh lau ngoài trời khi trời gió – bụi mới sẽ bám vào bề mặt ẩm ngay trong lúc lau

7. Dấu hiệu màn hình đã bị lau sai cách

Nhận biết sớm các dấu hiệu hư hỏng do lau sai giúp dừng đúng lúc và hạn chế tổn hại lan rộng:

• Vết xước nhỏ (micro-scratch): Nhìn thấy rõ khi màn hình tắt và có ánh sáng chiếu nghiêng vào bề mặt – biểu hiện của việc dùng vật liệu thô hoặc lau khi còn bụi thô trên bề mặt
• Loang màu khi tắt màn hình: Vùng sáng hoặc tối bất thường khi nhìn nghiêng vào màn hình đang tắt – dấu hiệu của pressure marks do lau quá mạnh tay
• Mất độ đồng đều ánh sáng: Một số vùng sáng hơn hoặc tối hơn khi hiển thị nền màu đơn – có thể do polarizer bị biến dạng hoặc backlight bị ảnh hưởng bởi nước thấm vào
• Bề mặt bị mờ hoặc mất độ trong: Lớp anti-glare coating bị phá hủy bởi hóa chất, bề mặt trở nên đục dần và phản chiếu ánh sáng không đều

Lau màn hình LCD đúng cách không đòi hỏi nhiều công sức, nhưng đòi hỏi đúng dụng cụ, đúng dung dịch và đúng quy trình. Hai nguyên tắc cốt lõi cần ghi nhớ là không bao giờ xịt dung dịch trực tiếp lên màn hình, và không bao giờ dùng lực tay khi lau. Với hệ thống màn hình LCD thương mại và quảng cáo, đầu tư xây dựng quy trình vệ sinh chuẩn và đào tạo nhân sự vận hành là cách bảo vệ hiệu quả nhất cho tuổi thọ bề mặt panel trong dài hạn.

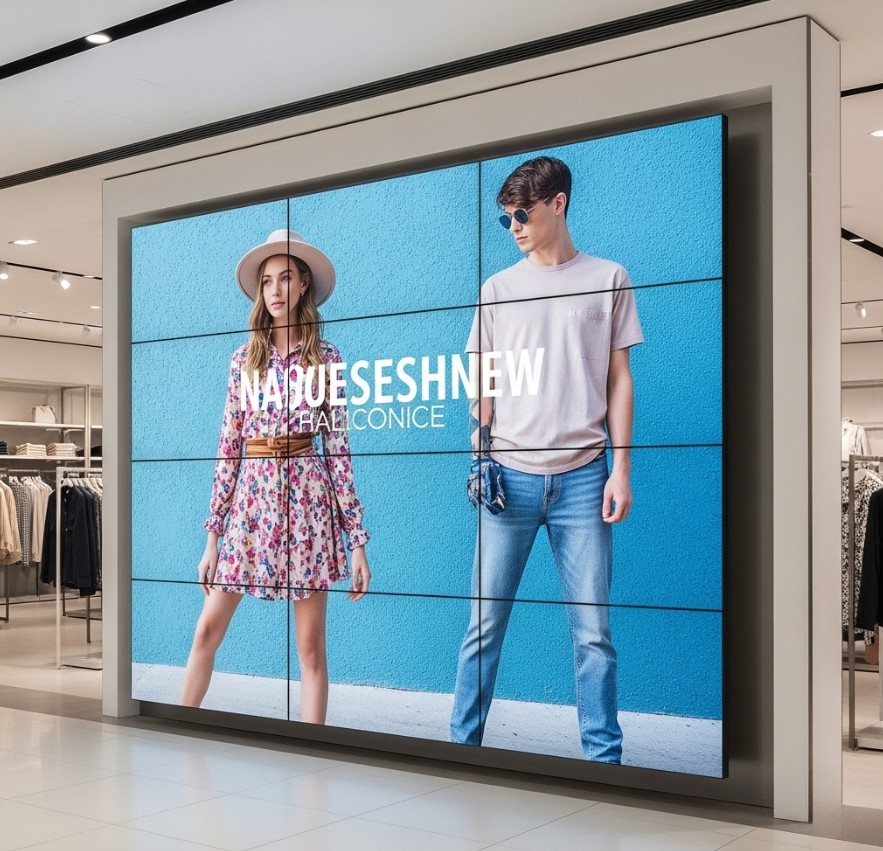

1. Biểu hiện của lỗi hiển thị không đều

Từ kinh nghiệm triển khai và bảo trì nhiều hệ thống video wall, chúng tôi nhận thấy lỗi “không đều giữa các tấm” thường không xuất hiện ngay lập tức một cách rõ ràng, mà sẽ bộc lộ dần khi hệ thống vận hành thực tế. Người vận hành thường chỉ nhận ra khi hiển thị các nền màu lớn hoặc dữ liệu quan trọng.

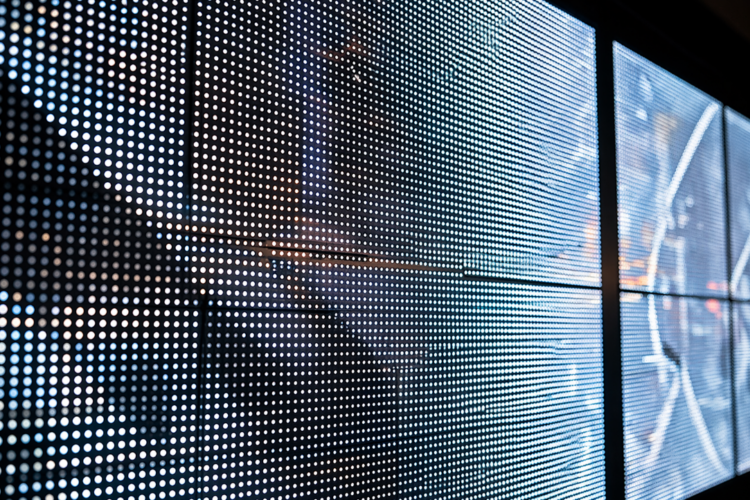

1. Không đồng đều về độ sáng

Đây là biểu hiện phổ biến nhất và cũng dễ nhận thấy nhất.

Trong thực tế, khi anh/chị hiển thị một nền trắng hoặc xám, sẽ thấy có những tấm sáng hơn hẳn, trong khi một số tấm lại tối hơn. Khi ghép lại thành một khối, toàn bộ màn hình giống như bị “vá sáng”, tức là từng mảng sáng tối không đồng nhất.

Ở các trung tâm giám sát, lỗi này đặc biệt nguy hiểm vì:

• Làm sai lệch cảm nhận hình ảnh từ camera
• Gây mỏi mắt cho người trực ca
• Tạo cảm giác hệ thống kém chuyên nghiệp

Nguyên nhân thường không chỉ nằm ở một màn hình, mà là sự lệch tổng thể giữa nhiều panel.

2. Sai lệch màu sắc giữa các màn hình

Trường hợp này khó phát hiện hơn nếu không có kinh nghiệm, nhưng lại ảnh hưởng rất lớn đến chất lượng hiển thị.

Ví dụ thực tế:

• Một số màn hình bị ám xanh nhẹ
• Một số lại ngả vàng hoặc đỏ
• Khi hiển thị hình ảnh có màu da người hoặc bản đồ, sự lệch này trở nên rất rõ

Ngoài ra, còn có vấn đề về gamma không đồng nhất. Điều này khiến:

• Vùng tối ở mỗi màn hình hiển thị khác nhau
• Chi tiết trong ảnh bị mất hoặc bị “bệt” không đều

Đây là lỗi mà nhiều khách hàng nhầm tưởng là do nguồn tín hiệu, nhưng thực tế thường đến từ việc chưa hiệu chuẩn đúng.

3. Khác biệt về độ tương phản và độ sắc nét

Trong một số hệ thống, anh/chị sẽ thấy có những màn hình hiển thị “trong” và rõ, trong khi các màn hình khác lại hơi mờ hoặc thiếu chiều sâu.

Cụ thể:

• Cùng một hình ảnh nhưng độ nổi khối khác nhau
• Chi tiết nhỏ như chữ, đường viền hiển thị không đồng đều
• Một số panel có cảm giác “nhòe” nhẹ

Lỗi này thường bị bỏ qua trong giai đoạn đầu, nhưng về lâu dài sẽ ảnh hưởng trực tiếp đến khả năng đọc thông tin trên màn hình.

4. Hiện tượng chuyển màu không mượt giữa các tấm (banding)

Đây là lỗi mang tính “kỹ thuật cao” hơn và thường xuất hiện khi hiển thị:

• Gradient màu (chuyển từ sáng sang tối)
• Bản đồ nhiệt
• Hình ảnh có dải màu rộng

Anh/chị sẽ thấy rõ ranh giới giữa các màn hình, như thể mỗi tấm xử lý màu theo một cách khác nhau. Điều này phá vỡ hoàn toàn tính liền mạch của video wall.

2. Nguyên nhân gốc rễ

Dưới đây là các nhóm nguyên nhân thường gặp nhất.

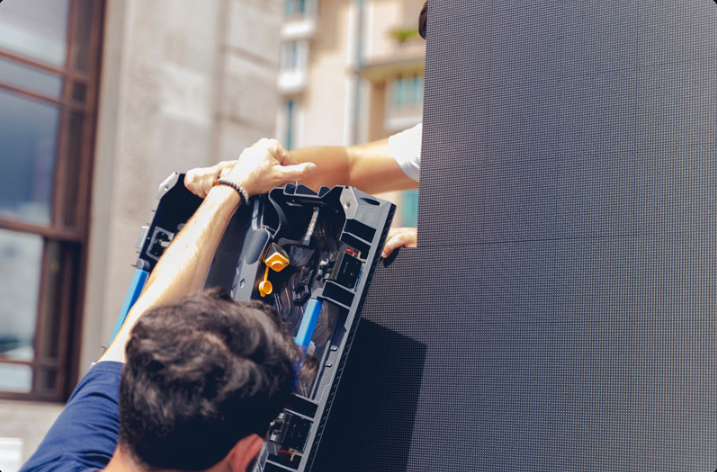

1. Sai lệch từ phần cứng

a. Sự khác biệt giữa các panel
Dù cùng một model, nhưng nếu các màn hình không cùng lô sản xuất, vẫn có sự sai lệch nhất định về:

• Độ sáng gốc
• Nhiệt độ màu
• Đặc tính hiển thị

Ngoài ra, theo thời gian, các panel sẽ lão hóa không đồng đều. Ví dụ:

• Màn hình chạy nhiều giờ hơn sẽ xuống sáng nhanh hơn
• Panel ở vị trí nhiệt cao sẽ suy giảm nhanh hơn

Điều này khiến hệ thống ban đầu có thể đồng đều, nhưng sau một thời gian sẽ bắt đầu lệch.
b. Hệ thống đèn nền (backlight)
Đèn nền LED là thành phần ảnh hưởng trực tiếp đến độ sáng.

Trong thực tế:

• LED không suy giảm đồng đều giữa các màn hình
• Một số tấm bị giảm độ sáng nhanh hơn

Ngoài ra, nhiệt độ môi trường cũng ảnh hưởng đến hiệu suất phát sáng của LED. Khu vực nóng hơn sẽ khiến màn hình tối hơn theo thời gian.

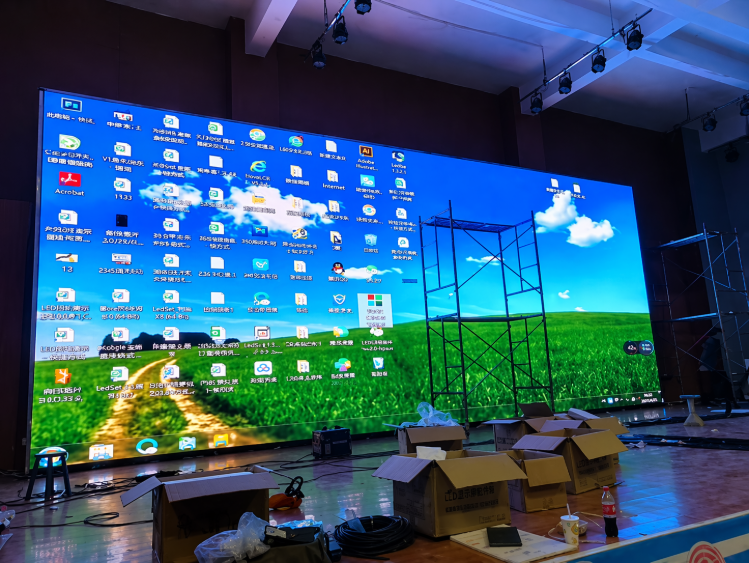

2. Vấn đề hiệu chuẩn

a. Không được cân chỉnh ngay từ đầu

Đây là lỗi phổ biến nhất mà chúng tôi gặp khi tiếp nhận các hệ thống từ đơn vị khác.

Nhiều hệ thống sau khi lắp đặt:

• Chỉ chạy mặc định từ nhà sản xuất
• Không thực hiện cân chỉnh màu giữa các panel

Dẫn đến:

• Mỗi màn hình hiển thị theo “chuẩn riêng”
• Không có sự đồng bộ về white balance và gamma

b. Không hiệu chuẩn định kỳ
Ngay cả khi ban đầu đã cân chỉnh, nếu không duy trì định kỳ, hệ thống vẫn sẽ lệch.

Nguyên nhân:

• Panel bị drift màu theo thời gian
• Đèn nền suy giảm
• Điều kiện môi trường thay đổi

Sai lệch này tích lũy dần và đến một thời điểm sẽ rất rõ ràng.

3. Lỗi từ bộ điều khiển và tín hiệu

a. Video wall controller

Bộ điều khiển trung tâm nếu không được cấu hình đúng có thể gây ra:

• Mỗi cổng output có mức tín hiệu khác nhau
• Mapping hình ảnh không chính xác giữa các màn hình

Trong một số trường hợp, chỉ cần sai một thiết lập nhỏ cũng khiến toàn bộ hệ thống hiển thị lệch.

b. Nguồn tín hiệu đầu vào

Nguồn tín hiệu không chuẩn cũng là một yếu tố quan trọng:

• Độ phân giải không đúng native của hệ thống
• Tín hiệu bị nén gây mất chi tiết
• Sai dải màu (color range)

Điều này làm cho việc hiển thị giữa các màn hình càng dễ bị lộ sự khác biệt.

4. Ảnh hưởng từ môi trường vận hành

Đây là yếu tố thường bị đánh giá thấp nhưng lại ảnh hưởng rất lớn.

Trong thực tế triển khai:

• Các màn hình ở gần điều hòa sẽ có nhiệt độ khác
• Khu vực gần cửa kính bị ánh sáng chiếu trực tiếp
• Bụi bẩn tích tụ làm giảm độ sáng

Tất cả những yếu tố này khiến các panel hoạt động trong điều kiện khác nhau, dẫn đến hiển thị không đồng đều.

5. Lỗi lắp đặt và cấu hình vật lý

Không ít trường hợp lỗi hiển thị thực chất đến từ lắp đặt cơ khí.

Ví dụ:

• Góc nghiêng giữa các màn hình khác nhau làm thay đổi cảm nhận màu
• Bề mặt không phẳng khiến ánh sáng phản xạ không đồng đều
• Khoảng cách viền không chuẩn làm lộ rõ ranh giới

Những lỗi này nếu không xử lý từ đầu sẽ rất khó khắc phục triệt để về sau.

Tìm hiểu: Màn hình LCD bị tối khi sử dụng do nguyên nhân nào?

3. Cách kiểm tra và chẩn đoán

Để xác định chính xác nguyên nhân, chúng tôi luôn thực hiện theo từng bước, tránh xử lý cảm tính.

1. Kiểm tra bằng mắt thường

Đây là bước đầu tiên nhưng rất quan trọng.

Chúng tôi thường:

• Hiển thị nền trắng, xám và đen toàn màn hình
• Quan sát ở nhiều vị trí khác nhau

Cách này giúp phát hiện nhanh:

• Lệch sáng
• Lệch màu
• Vùng hiển thị bất thường

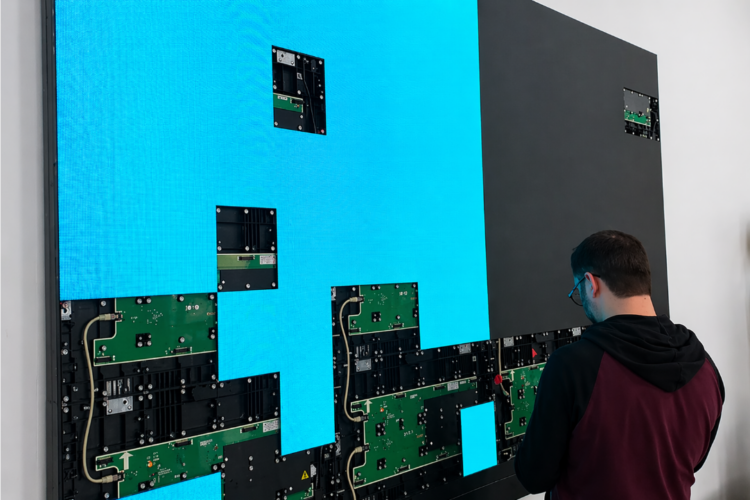

2. Sử dụng thiết bị đo chuyên dụng

Để có số liệu chính xác, bắt buộc phải dùng thiết bị đo.

Các thông số chúng tôi đo bao gồm:

• Độ sáng (nits) của từng panel
• Nhiệt độ màu (Kelvin)
• Gamma

Từ đó có thể xác định:

• Mức độ lệch cụ thể giữa các màn hình
• Panel nào đang gặp vấn đề

3. Kiểm tra phần mềm và cấu hình

Song song với phần cứng, chúng tôi luôn kiểm tra:

• Cài đặt hiển thị của từng màn hình
• Cấu hình của bộ điều khiển
• Phiên bản firmware

Nhiều trường hợp, chỉ cần điều chỉnh đúng cấu hình là có thể cải thiện đáng kể mà không cần can thiệp phần cứng.

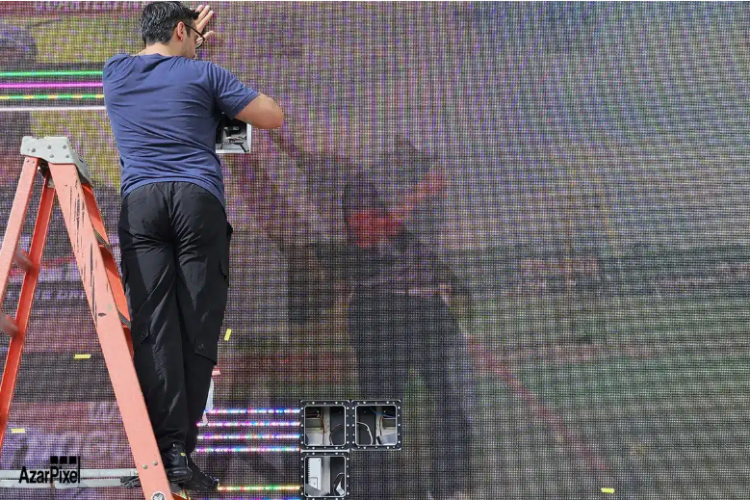

4. Giải pháp khắc phục

Khi gặp lỗi hiển thị không đều, điều quan trọng là không nên xử lý theo kiểu “chỉnh cho đỡ lệch”, mà cần đi theo đúng thứ tự kỹ thuật để đảm bảo hiệu quả lâu dài.

1. Hiệu chuẩn màu chuyên sâu

Đây luôn là bước ưu tiên đầu tiên nếu hệ thống chưa được cân chỉnh bài bản.

Trong thực tế, chúng tôi sử dụng thiết bị đo chuyên dụng kết hợp phần mềm để hiệu chuẩn từng màn hình, thay vì chỉnh bằng mắt. Mục tiêu là đưa toàn bộ hệ thống về cùng một chuẩn hiển thị.

Cụ thể sẽ đồng bộ:

• White balance để loại bỏ ám màu giữa các panel
• Gamma để đảm bảo vùng sáng và vùng tối hiển thị giống nhau
• Brightness để toàn bộ màn hình có độ sáng đồng nhất

Quan trọng nhất là việc hiệu chuẩn được thực hiện trên từng panel riêng lẻ, sau đó mới cân bằng tổng thể. Nếu bỏ qua bước này, việc chỉnh phía sau gần như chỉ mang tính tạm thời.

2. Cấu hình lại hệ thống điều khiển

Sau khi đảm bảo phần hiển thị cơ bản, chúng tôi sẽ kiểm tra bộ điều khiển trung tâm.

Trong nhiều trường hợp, lỗi không đến từ màn hình mà từ cách hệ thống xuất tín hiệu:

• Mapping giữa các màn hình bị lệch
• Các cổng output không đồng nhất về mức tín hiệu

Chúng tôi sẽ rà soát lại toàn bộ cấu hình, đồng thời sử dụng LUT để tinh chỉnh sâu hơn về màu sắc và dải xám. Đây là bước giúp hệ thống đạt độ đồng đều cao mà việc chỉnh tay không thể làm được.

3. Cân chỉnh thủ công trên từng màn hình

Sau khi đã có nền tảng từ hiệu chuẩn và controller, bước tiếp theo là fine-tuning.

Kỹ thuật viên sẽ trực tiếp tinh chỉnh các thông số như:

• Brightness
• Contrast
• Color temperature

Điểm quan trọng ở đây là không chỉnh riêng lẻ một màn hình, mà luôn đặt trong tương quan với các màn hình xung quanh. Việc này đòi hỏi kinh nghiệm thực tế để đạt được sự “nhìn liền mạch” khi vận hành.

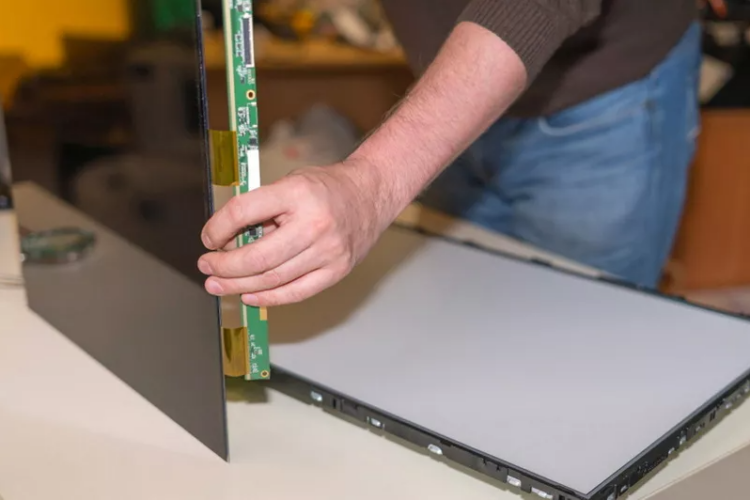

4. Thay thế phần cứng khi cần thiết

Trong một số trường hợp, dù đã hiệu chuẩn nhưng vẫn không thể kéo về đồng đều, thì nguyên nhân thường nằm ở phần cứng.

Ví dụ:

• Panel bị lệch quá mức do lỗi sản xuất hoặc lão hóa
• Đèn nền suy giảm mạnh, không thể bù bằng phần mềm

Lúc này, giải pháp đúng là thay thế đúng điểm lỗi, thay vì cố “cứu” bằng cấu hình, vì càng chỉnh sẽ càng làm mất cân bằng toàn hệ thống.

5. Tối ưu môi trường vận hành

Đây là bước nhiều đơn vị bỏ qua, nhưng lại quyết định độ ổn định lâu dài.

Chúng tôi luôn khuyến nghị:

• Giữ nhiệt độ phòng ổn định giữa các khu vực màn hình
• Tránh ánh sáng chiếu trực tiếp không đồng đều
• Thực hiện vệ sinh và bảo trì định kỳ

Một hệ thống được hiệu chuẩn tốt nhưng môi trường không ổn định thì chỉ sau vài tháng cũng sẽ bắt đầu lệch trở lại.

Tổng thể, để xử lý triệt để lỗi hiển thị không đều, cần kết hợp cả hiệu chuẩn, cấu hình và điều kiện vận hành. Nếu làm đúng ngay từ đầu, hệ thống có thể duy trì độ đồng đều trong thời gian rất dài mà không cần can thiệp lớn.

Tìm hiểu: Nguyên nhân màn hình LCD mất tín hiệu

1. Màn hình LCD bị đốm trắng là gì?

1.1. Định nghĩa hiện tượng

Đốm trắng (white spot) trên màn hình LCD là vùng sáng cục bộ bất thường xuất hiện trên bề mặt panel, không phụ thuộc vào nội dung đang hiển thị. Về bản chất quang học, đây là hiện tượng ánh sáng từ backlight đi qua hệ thống tán sáng không đồng đều, tập trung nhiều hơn mức thiết kế tại một điểm hoặc một vùng nhỏ, tạo ra độ sáng cục bộ vượt trội so với vùng xung quanh.

Đốm trắng có hai dạng hành vi chính:

• Cố định hoàn toàn: Vị trí và cường độ không thay đổi bất kể nội dung hiển thị hay điều kiện quan sát – thường liên quan đến tổn thương vật lý hoặc lỗi phần cứng cụ thể
• Thay đổi nhẹ theo điều kiện: Cường độ hoặc hình dạng đốm thay đổi khi thay đổi góc nhìn hoặc nền màu hiển thị – thường liên quan đến vấn đề cấu trúc lớp tán sáng hoặc áp lực không đều

1.2. Đặc điểm nhận biết

Đốm trắng dễ nhận biết nhất trong điều kiện:

• Nền đen hoặc nền tối: Độ tương phản giữa vùng đốm sáng và nền tối xung quanh rõ nhất, ngay cả đốm nhỏ cũng hiện rõ
• Góc quan sát nghiêng: Nhiều loại đốm trắng rõ hơn khi nhìn từ góc nghiêng 30–45 độ so với nhìn thẳng

Về kích thước, đốm trắng có thể dao động từ vài pixel (gần như không nhìn thấy bằng mắt thường ở khoảng cách bình thường) đến vùng vài mm hoặc lớn hơn (nhìn thấy rõ ràng từ khoảng cách 1–2m). Vị trí có thể xuất hiện ngẫu nhiên trên bất kỳ vùng nào của panel, hoặc tập trung tại một khu vực cụ thể – thông tin về vị trí này là manh mối quan trọng để xác định nguyên nhân.

1.3. Phân biệt với các lỗi hiển thị tương tự

Đốm trắng thường bị nhầm lẫn với một số dạng lỗi hiển thị khác có triệu chứng bề ngoài tương tự:

Sự phân biệt này quan trọng vì mỗi hiện tượng có nguyên nhân và hướng xử lý hoàn toàn khác nhau. Đốm trắng điển hình là vùng sáng cục bộ rõ ràng, có biên giới tương đối xác định, nằm trong vùng hiển thị chính của panel chứ không phải từ cạnh viền.

2. Nguyên nhân chính gây đốm trắng

2.1. Áp lực cơ học lên panel

Đây là nguyên nhân phổ biến nhất trong thực tế vận hành. Khi có lực ép tác động lên bề mặt panel – dù chỉ là áp lực nhẹ kéo dài – LGP hoặc các lớp quang học bên trong bị biến dạng cục bộ, làm thay đổi góc phản xạ và tán xạ ánh sáng tại điểm đó. Kết quả là ánh sáng tập trung nhiều hơn mức thiết kế tại vùng bị ép, tạo ra điểm sáng rõ rệt.

Các nguồn áp lực cơ học thường gặp:

• Ấn tay hoặc ngón tay vào bề mặt panel trong quá trình lắp đặt hoặc vệ sinh
• Va đập nhẹ vào bề mặt – đủ để tạo đốm mà chưa gây vỡ panel
• Siết ốc vít khung mounting quá chặt, tạo lực ép không đều lên các điểm cố định của panel
• Khung treo hoặc bezel không phẳng, tạo áp lực cục bộ theo đường viền

Đốm trắng do áp lực cơ học thường có đặc điểm là xuất hiện ngay sau sự kiện tác động, có hình dạng hơi tròn hoặc theo hình dạng điểm tiếp xúc, và trong một số trường hợp nhẹ có thể giảm dần sau khi loại bỏ nguồn áp lực.

2.2. Lỗi trong hệ thống tán sáng

LGP và diffuser là hai lớp quang học tinh vi nhất trong hệ thống backlight. Bất kỳ khiếm khuyết nào trong hai lớp này đều trực tiếp ảnh hưởng đến sự đồng đều của ánh sáng hiển thị:

• Diffuser bị lệch vị trí: Nếu lớp diffuser bị dịch chuyển khỏi vị trí thiết kế (do lắp ráp sai hoặc va đập), một số vùng sẽ nhận nhiều ánh sáng hơn mức cần thiết
• LGP có điểm lỗi cấu trúc: Các điểm lỗi trong cấu trúc vi mô của LGP (bong bóng khí, tạp chất, vết nứt vi mô) tạo ra hotspot – điểm ánh sáng tập trung cục bộ thay vì phân tán đều
• Diffuser bị cong hoặc biến dạng: Do nhiệt độ vận hành cao kéo dài, một số vật liệu diffuser bị cong nhẹ, tạo ra khoảng cách không đều giữa diffuser và LGP – vùng hai lớp gần nhau hơn sẽ có ánh sáng sáng hơn

2.3. Bụi hoặc dị vật bên trong panel

Bụi hoặc dị vật lọt vào bên trong panel – giữa các lớp quang học – là nguyên nhân thường xảy ra trong quá trình sản xuất kém kiểm soát chất lượng hoặc sau khi tháo lắp panel trong điều kiện không phải clean room.

Cơ chế tạo đốm trắng: dị vật nằm giữa các lớp quang học hoạt động như một thấu kính hoặc gương cục bộ, thay đổi hướng tán xạ ánh sáng tại điểm đó. Tùy kích thước và vị trí của dị vật, kết quả có thể là điểm sáng (nếu dị vật hội tụ ánh sáng) hoặc điểm tối (nếu dị vật chặn ánh sáng). Bụi tạo ra đốm trắng thường có hình dạng không đều, không tròn và không thay đổi vị trí – giúp phân biệt với lỗi LED hoặc áp lực cơ học.

2.4. Lỗi đèn nền LED (Backlight Hotspot)

Trong cấu hình direct-lit, mỗi LED hoạt động như một nguồn sáng điểm riêng lẻ. Nếu một hoặc một số LED có cường độ sáng vượt mức thiết kế – do lỗi sản xuất, biến động điện áp, hoặc lão hóa không đồng đều – vùng panel ngay phía trước LED đó sẽ sáng hơn các vùng xung quanh và tạo ra đốm trắng rõ rệt.

Với cấu hình edge-lit, lỗi LED ít tạo ra đốm trắng cục bộ hơn (vì ánh sáng được phân tán qua LGP) nhưng có thể tạo ra vùng sáng bất thường gần cạnh chứa LED lỗi. Đốm trắng do LED thường có hình dạng tròn hoặc oval tương ứng với vị trí LED bên dưới, và cường độ thay đổi theo mức độ điều chỉnh độ sáng của màn hình.

2.5. Lão hóa vật liệu theo thời gian

Sau thời gian vận hành dài – thường từ 20.000 đến 50.000 giờ tùy chất lượng vật liệu – các lớp quang học trong hệ thống backlight bắt đầu xuống cấp:

• LGP: Vật liệu acrylic hoặc polycarbonate bị vàng hóa và mất độ trong suốt không đồng đều theo các vùng chịu nhiệt khác nhau, dẫn đến phân bố ánh sáng không còn đồng đều như ban đầu
• Diffuser: Lớp phủ tán sáng bị bong tróc hoặc thay đổi cấu trúc cục bộ, tạo ra các vùng tán sáng kém hơn và hotspot tương ứng
• LED: Các LED lão hóa với tốc độ không đồng đều – một số giảm sáng nhanh hơn tạo ra điểm tối, số khác duy trì cường độ cao hơn tương đối tạo ra điểm sáng

Đốm trắng do lão hóa thường xuất hiện từ từ và lan dần, không đột ngột như lỗi phần cứng. Đây cũng thường là dấu hiệu cho thấy màn hình đang đến cuối vòng đời và cần kế hoạch thay thế.

2.6. Lỗi từ quá trình lắp đặt thực tế

Đặc biệt phổ biến trong hệ thống video wall và màn hình lắp treo, lỗi lắp đặt tạo ra áp lực không đều lên panel theo nhiều cơ chế:

• Khung treo hoặc bracket không đủ phẳng tạo ra điểm tiếp xúc cục bộ thay vì phân bố lực đều
• Vít mounting được siết không đồng đều – vít quá chặt ở một góc tạo lực uốn lên toàn bộ panel
• Trong video wall, bezel compensation không chính xác dẫn đến các panel bị ép vào nhau tại điểm nối, tạo áp lực cục bộ tại cạnh panel

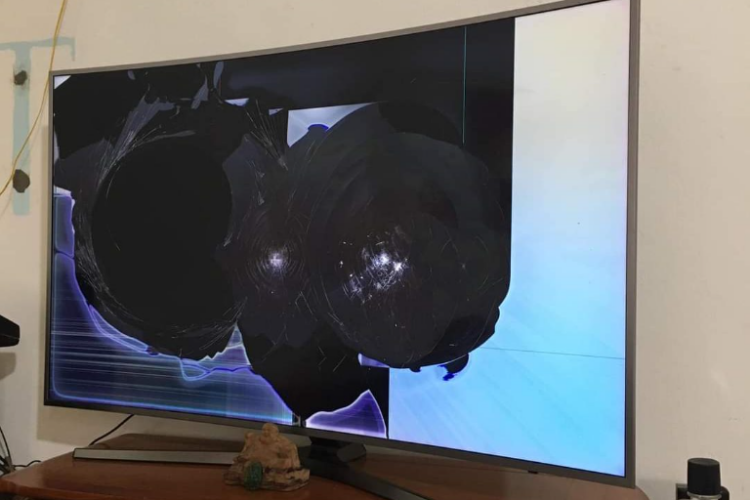

Có thể bạn quan tâm: Màn hình LCD bị vỡ thì có cứu được không?

3. Cách kiểm tra và xác định nguyên nhân

3.1. Kiểm tra bằng nền màu

Bước đầu tiên và quan trọng nhất là quan sát đốm trong các điều kiện hiển thị chuẩn:

• Nền đen tuyệt đối: Hiển thị nền đen 100% để phát hiện tất cả các vùng sáng bất thường – đây là điều kiện nhạy nhất để phát hiện đốm trắng
• Nền xám 10–20%: Xám rất tối giúp quan sát rõ hơn hình dạng và biên giới của đốm so với nền đen tuyệt đối
• Nền xám trung tính 50%: Phát hiện các đốm có cường độ sáng cao hơn – những đốm chỉ thấy trên nền xám thường nghiêm trọng hơn những đốm chỉ thấy trên nền đen

Ghi nhận vị trí chính xác, kích thước, hình dạng và số lượng đốm – thông tin này cần thiết để so sánh sau khi can thiệp xử lý.

3.2. Phân biệt lỗi phần cứng và lỗi nội dung

Đây là bước phân biệt cơ bản nhất trước khi đưa ra bất kỳ quyết định kỹ thuật nào:

• Đổi nguồn nội dung: Phát nội dung từ thiết bị khác hoặc dùng test pattern – nếu đốm vẫn ở đúng vị trí cũ, lỗi nằm ở phần cứng panel
• Xoay nội dung hoặc thay đổi bố cục: Nếu “đốm” di chuyển theo nội dung, đây không phải lỗi panel mà là artifact từ file nội dung hoặc thuật toán xử lý hình ảnh
• Đốm thay đổi cường độ theo độ sáng màn hình: Nếu đốm rõ hơn khi tăng backlight brightness, nguyên nhân nhiều khả năng liên quan đến LED hoặc hệ thống tán sáng

3.3. Kiểm tra tác động cơ học

Nếu đốm xuất hiện đột ngột sau một sự kiện cụ thể (lắp đặt lại, vệ sinh, va chạm), cần kiểm tra:

• Quan sát khu vực xung quanh vị trí đốm – có dấu hiệu cong, biến dạng khung, hoặc vết tì đè không
• Kiểm tra lực siết của các vít mounting tại vị trí gần với đốm
• Thay đổi góc quan sát – đốm do áp lực cơ học thường thay đổi hình dạng và cường độ rõ rệt khi nhìn từ các góc khác nhau
• Nếu an toàn về mặt lắp đặt, thử giảm nhẹ lực siết tại điểm gần đốm và quan sát sau 24–48 giờ

3.4. Kiểm tra trong hệ thống ghép màn

Với video wall, quy trình xác định đơn giản hơn nhờ có cơ sở so sánh trực tiếp:

• Hiển thị cùng một test pattern (nền đen hoặc xám) trên toàn bộ hệ thống và so sánh trực quan giữa các panel
• Panel nào có đốm sáng rõ hơn các panel khác ở cùng điều kiện hiển thị là panel cần xử lý
• Kiểm tra xem đốm chỉ xuất hiện ở một panel hay nhiều panel – nếu nhiều panel cùng xuất hiện đốm tại vùng tiếp giáp nhau, nguyên nhân có thể là áp lực tại điểm nối

Tìm hiểu: Nguyên nhân màn hình LCD mất tín hiệu

4. Giải pháp xử lý và khắc phục

4.1. Trường hợp nhẹ – Do áp lực cơ học

Đây là trường hợp duy nhất có thể cải thiện mà không cần thay thế linh kiện, và cũng là trường hợp cần xử lý trước tiên vì chi phí bằng không:

• Giảm lực ép từ khung mounting: Nới lỏng nhẹ các vít tại vị trí gần đốm (không nới quá mức gây mất an toàn lắp đặt) và kiểm tra lại sau 24–48 giờ – với đốm do áp lực nhẹ, hình ảnh thường cải thiện rõ rệt
• Điều chỉnh lại vị trí lắp đặt: Nếu khung hoặc bracket không đủ phẳng, cần điều chỉnh hoặc thay thế để phân bố lực đều hơn
• Với video wall: Kiểm tra và điều chỉnh lại khoảng cách tại điểm nối giữa các panel – đảm bảo các panel không ép vào nhau

Quan trọng: nếu đốm không cải thiện sau 48–72 giờ sau khi loại bỏ nguồn áp lực, nguyên nhân không phải áp lực tạm thời mà là tổn thương vật lý đã cố định – cần chuyển sang hướng xử lý khác.

4.2. Trường hợp lỗi Diffuser hoặc LGP

Khi nguyên nhân được xác định là lỗi trong hệ thống tán sáng, không có giải pháp sửa chữa tại chỗ khả thi. Người dùng không thể can thiệp vào các lớp quang học bên trong panel mà không có thiết bị chuyên dụng và môi trường clean room. Hai hướng xử lý:

• Thay toàn bộ panel: Giải pháp triệt để và đáng tin cậy nhất, áp dụng khi panel còn trong vòng đời hữu ích và có thể tìm được panel tương thích
• Thay module backlight: Một số dòng màn hình cho phép tách module backlight (bao gồm LGP, diffuser và LED) ra khỏi panel LCD – chi phí thấp hơn thay toàn bộ panel nhưng đòi hỏi kỹ thuật viên có kinh nghiệm

4.3. Trường hợp do bụi hoặc dị vật bên trong

Xử lý bụi bên trong panel là thao tác phức tạp nhất và tiềm ẩn nhiều rủi ro nhất:

• Bắt buộc phải tháo panel trong môi trường clean room – bất kỳ bụi nào lọt vào trong quá trình tháo lắp đều tạo ra thêm đốm mới, làm tình trạng tệ hơn
• Sau khi làm sạch, các lớp quang học phải được lắp lại chính xác về vị trí – sai lệch vài mm đã có thể tạo ra hotspot mới
• Khuyến nghị thực tế: Không tự xử lý trong điều kiện thông thường. Nếu màn hình còn trong bảo hành, yêu cầu nhà sản xuất xử lý. Nếu hết bảo hành và đốm ảnh hưởng nghiêm trọng, cân nhắc thay panel mới thay vì cố làm sạch

4.4. Trường hợp lỗi LED Backlight

Khi xác định được đốm trắng xuất phát từ LED cụ thể sáng bất thường, giải pháp là thay thế dải LED hoặc module backlight tương ứng:

• Với màn hình direct-lit, có thể xác định vùng LED lỗi bằng cách so sánh vị trí đốm với sơ đồ bố trí LED của model đó
• Thay dải LED đòi hỏi tháo toàn bộ panel và backlight – nên được thực hiện bởi kỹ thuật viên có kinh nghiệm với loại màn hình cụ thể
• Lưu ý: khi thay một dải LED, nên kiểm tra cường độ sáng của dải mới với các dải cũ – LED mới thường sáng hơn LED cũ đã lão hóa, có thể tạo ra chênh lệch độ sáng mới nếu không được hiệu chỉnh

4.5. Giải pháp trong hệ thống Video Wall

Video wall có thêm một công cụ xử lý mà màn hình đơn không có: calibration đồng đều sáng (uniformity calibration). Với các đốm mức độ nhẹ đến trung bình, phần mềm calibration có thể bù trừ bằng cách giảm nhẹ mức backlight tại vùng tương ứng, làm giảm độ nổi bật của đốm mà không cần can thiệp phần cứng.

Tuy nhiên calibration chỉ là giải pháp tạm thời và có giới hạn – không thể bù trừ cho đốm sáng quá lớn hoặc quá rõ mà không ảnh hưởng đến chất lượng hiển thị chung của toàn hệ thống. Khi calibration không còn đủ hiệu quả, thay đúng panel lỗi là bước tiếp theo không thể tránh khỏi. Sau khi thay panel mới, cần thực hiện calibration lại toàn bộ hệ thống để đảm bảo độ đồng đều giữa panel mới và các panel cũ xung quanh.

Tìm hiểu: Màn hình LCD bị trầy xước bề mặt – cách xử lý

1. Hiểu đúng cấu tạo màn hình LCD

1.1. Các lớp cấu tạo chính

Màn hình LCD không phải một tấm kính đơn mà là hệ thống nhiều lớp chức năng được ghép lại với nhau theo thứ tự chính xác. Hiểu đúng từng lớp là nền tảng để đánh giá mức độ tổn thương khi xảy ra va đập:

• Lớp kính ngoài (Outer Glass / Protective Layer): Lớp tiếp xúc trực tiếp với môi trường, có chức năng bảo vệ các lớp bên trong. Trên một số dòng màn hình, lớp này được tách biệt hoàn toàn với panel hiển thị bên dưới – đây là cơ sở để thực hiện thay kính mà không ảnh hưởng đến panel
• Lớp hiển thị tinh thể lỏng (LCD Panel): Đây là “trái tim” của màn hình, bao gồm hai tấm kính substrate kẹp lớp tinh thể lỏng ở giữa, cùng với lớp polarizer và ma trận TFT. Toàn bộ cụm này được ép kín bằng công nghệ vacuum – một khi bị vỡ hoặc rò rỉ, không thể sửa chữa theo cách thông thường
• Lớp backlight (Đèn nền LED): Nằm phía sau panel LCD, cung cấp nguồn sáng cho toàn bộ hệ thống hiển thị. Backlight có thể bị hư hỏng độc lập do va đập mạnh ngay cả khi panel phía trước còn nguyên
• Lớp mạch điều khiển (T-CON, Driver IC): Bo mạch xử lý tín hiệu hình ảnh và điều khiển từng pixel trên panel. Nằm ở mặt sau màn hình, thường được bảo vệ bởi vỏ khung kim loại

1.2. Phân biệt các loại “vỡ màn”

Khi người dùng nói màn hình “bị vỡ”, thực tế có thể là ba tình huống hoàn toàn khác nhau về bản chất kỹ thuật và khả năng xử lý:

Ba trường hợp này có thể xảy ra độc lập hoặc đồng thời tùy theo lực và góc độ va đập. Việc xác định đúng loại tổn thương quyết định toàn bộ hướng xử lý tiếp theo.

2. Màn hình LCD bị vỡ có sửa được không?

2.1. Trường hợp 1 – Chỉ vỡ lớp kính ngoài

Đây là trường hợp may mắn nhất và là tình huống duy nhất có thể “sửa” theo nghĩa thực sự,  tức là phục hồi bề mặt mà không cần thay toàn bộ panel.

Dấu hiệu nhận biết:

• Màn hình vẫn hiển thị hình ảnh hoàn toàn bình thường – không có sọc, không loang màu, không mất vùng nào
• Vết nứt hoặc vỡ nhìn thấy rõ ràng từ bên ngoài nhưng hình ảnh phía sau không bị ảnh hưởng
• Khi dùng đèn pin chiếu nghiêng vào bề mặt, vết nứt chỉ nằm ở lớp ngoài cùng

Khả năng sửa chữa: Có thể thực hiện glass replacement – thay thế lớp kính ngoài mà giữ nguyên panel bên trong. Tuy nhiên, giải pháp này chỉ khả thi với các dòng màn hình có thiết kế tách lớp rõ ràng giữa kính bảo vệ và panel LCD. Với nhiều dòng màn hình thương mại, hai lớp này được dán liền bằng keo OCA (Optically Clear Adhesive) – khi đó việc tách kính mà không làm hỏng panel đòi hỏi thiết bị chuyên dụng và tay nghề cao.

2.2. Trường hợp 2 – Vỡ panel LCD

Đây là trường hợp phổ biến nhất khi có va đập đủ mạnh và cũng là tình huống nghiêm trọng nhất về mặt kỹ thuật.

Dấu hiệu nhận biết:

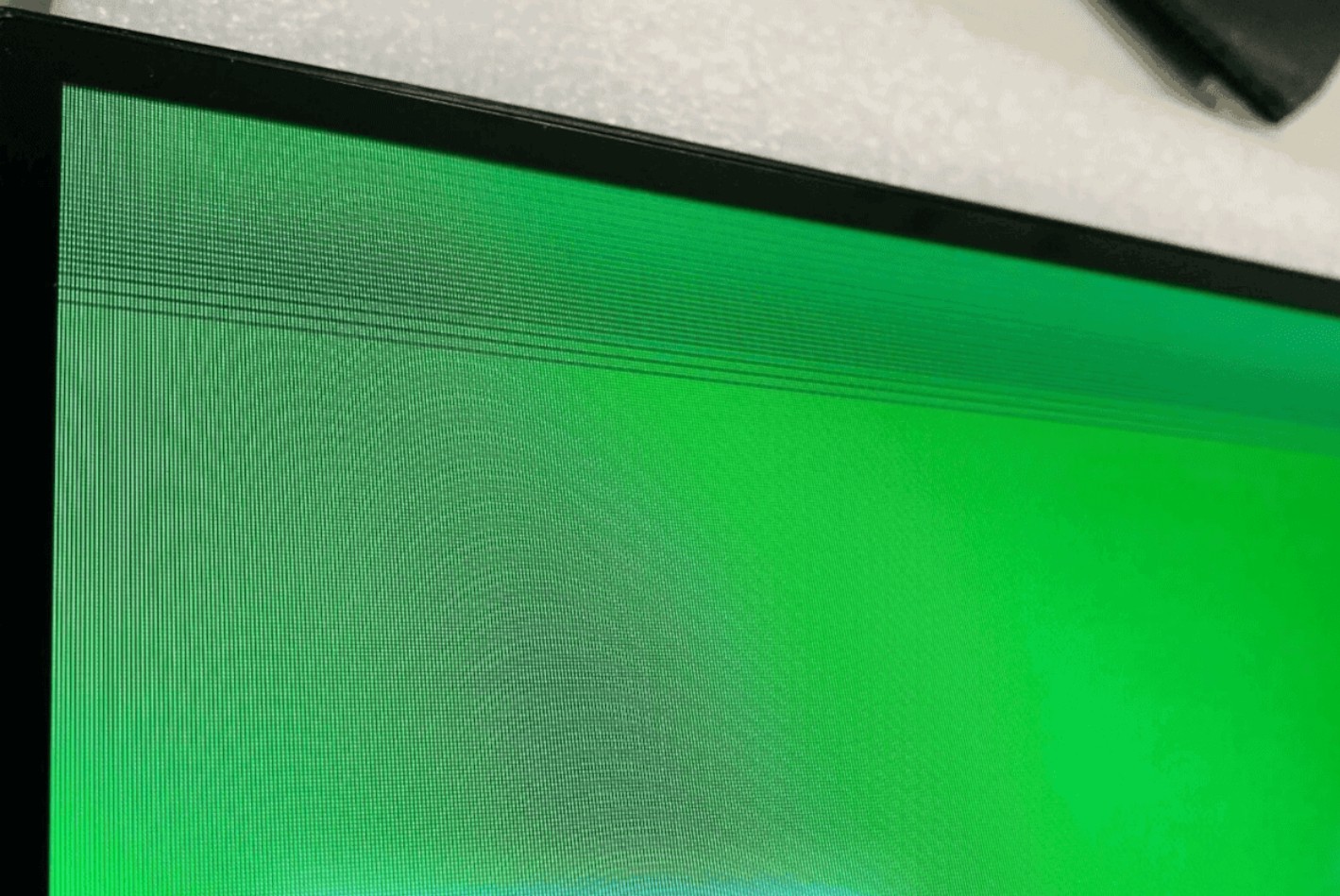

• Xuất hiện sọc ngang hoặc dọc cố định, không thay đổi theo nội dung hiển thị
• Hiện tượng “chảy mực” (liquid crystal leakage) – vùng loang màu đen hoặc màu sắc bất thường lan dần từ điểm vỡ ra xung quanh
• Một phần màn hình hoàn toàn tối hoặc hiển thị màu trắng cố định
• Vết nứt dạng “mạng nhện” từ điểm va đập lan ra nhiều hướng

Bản chất kỹ thuật và khả năng sửa chữa:

Panel LCD là một khối sealed (niêm kín) hoàn toàn – hai tấm kính substrate được ép lại với nhau trong môi trường chân không, kẹp lớp tinh thể lỏng ở giữa cùng với lớp polarizer và ma trận TFT. Khi panel vỡ, tinh thể lỏng rò rỉ ra khỏi khoang chứa, lớp TFT bị đứt mạch tại vùng vỡ, và cấu trúc quang học bị phá vỡ hoàn toàn tại vùng đó.

Kết luận: Panel LCD vỡ không thể sửa chữa theo bất kỳ phương pháp thương mại nào. Không có cách nào bơm lại tinh thể lỏng, hàn lại mạch TFT hay phục hồi cấu trúc quang học tại vùng vỡ trong điều kiện bên ngoài nhà máy sản xuất. Giải pháp bắt buộc duy nhất là thay toàn bộ panel mới.

2.3. Trường hợp 3 – Vỡ nhẹ, ảnh hưởng hiển thị một phần

Một số trường hợp va đập nhẹ tạo ra vết nứt nhỏ trong panel nhưng chưa gây rò rỉ tinh thể lỏng hoàn toàn, màn hình vẫn hiển thị được phần lớn diện tích nhưng có một số vùng bất thường.

Trong ngắn hạn, màn hình có thể vẫn sử dụng tạm được. Tuy nhiên đây là tình huống cần theo dõi chặt chẽ vì:

• Vết nứt trong panel có xu hướng lan rộng theo thời gian do ứng suất nhiệt từ backlight và sự dao động nhiệt độ môi trường
• Tinh thể lỏng tại vùng nứt tiếp tục rò rỉ chậm, vùng loang màu ngày càng mở rộng
• Không có điểm dừng tự nhiên – nứt sẽ tiếp tục lan cho đến khi panel hỏng hoàn toàn

Quyết định thực tế: nếu vết nứt nhỏ và nằm ở vùng rìa không ảnh hưởng đến nội dung chính, có thể tiếp tục dùng trong thời gian ngắn trong khi chuẩn bị panel thay thế. Không nên để tình trạng này kéo dài vì nguy cơ hỏng hoàn toàn đột ngột.

Tìm hiểu: Cách lau màn hình LCD đúng để không làm trầy xước hỏng màn

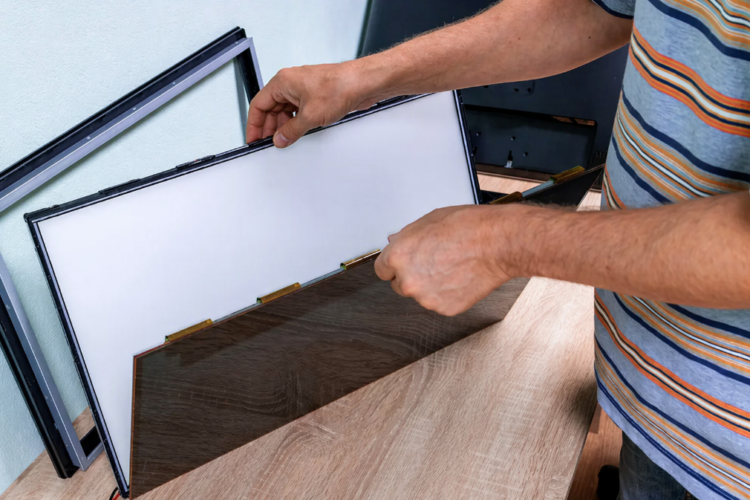

3. Vì sao màn hình LCD bị vỡ thường không sửa được?

3.1. Cấu trúc panel là một khối kín không thể tách rời

Panel LCD được chế tạo trong môi trường phòng sạch (clean room) cấp độ cao với quy trình:

• Hai tấm kính substrate được xử lý bề mặt và phủ lớp alignment layer để định hướng tinh thể lỏng
• Tinh thể lỏng được bơm vào khoang giữa hai tấm kính trong môi trường chân không
• Toàn bộ chu vi được niêm kín bằng sealant chuyên dụng
• Lớp polarizer được dán lên ngoài cùng bằng keo quang học

Khi panel vỡ, toàn bộ cấu trúc này bị phá vỡ ở cấp độ vi mô – các mối liên kết phân tử trong lớp tinh thể lỏng bị gián đoạn, lớp alignment bị hỏng, và không có cách nào tái tạo lại trạng thái ban đầu bên ngoài dây chuyền sản xuất.

3.2. Không thể thay thế từng lớp riêng lẻ

Khác với một số thiết bị điện tử có thể sửa chữa theo từng linh kiện, các lớp bên trong panel LCD không thể tháo rời và thay thế độc lập trong điều kiện thương mại:

• Lớp tinh thể lỏng không thể bơm lại sau khi rò rỉ vì cần môi trường chân không và thiết bị bơm chuyên dụng
• Lớp TFT (transistor điều khiển pixel) bị đứt mạch tại vùng vỡ – không thể hàn lại ở cấp độ micron
• Lớp polarizer dù có thể thay thế riêng, nhưng nếu cấu trúc bên trong đã bị tổn thương thì thay polarizer không giải quyết được vấn đề

3.3. Chi phí và điều kiện kỹ thuật vượt ngưỡng thực tế

Về lý thuyết, một nhà máy sản xuất màn hình có thể tái chế hoặc sửa chữa panel, nhưng điều kiện tối thiểu để thực hiện bao gồm:

• Clean room cấp ISO 5 hoặc ISO 6 (môi trường cực kỳ ít bụi) để tránh nhiễm bẩn lớp tinh thể lỏng và polarizer
• Máy ép kính chuyên dụng với độ chính xác micron để đảm bảo hai tấm substrate được căn chỉnh đúng
• Hệ thống bơm chân không để đưa tinh thể lỏng vào khoang panel

Toàn bộ hạ tầng này có chi phí đầu tư hàng chục triệu USD, hoàn toàn không khả thi trong bất kỳ xưởng sửa chữa thương mại nào. Đây là lý do căn bản khiến thay panel mới luôn là giải pháp duy nhất khi panel bị vỡ.

4. So sánh: Sửa màn hình hay thay panel mới?

4.1. Chi phí thay panel thực tế

Chi phí panel thay thế thường chiếm tỷ lệ lớn trong tổng giá trị màn hình và phụ thuộc vào nhiều yếu tố:

Nhìn chung, chi phí panel thay thế thường chiếm 60–90% giá trị màn hình mới cùng loại, chưa tính công thay và các linh kiện phụ trợ có thể hư hỏng theo.

4.2. Khi nào nên thay panel?

Thay panel có giá trị kinh tế trong các trường hợp:

• Màn hình signage chuyên dụng kích thước lớn từ 49 inch trở lên – chi phí panel thường thấp hơn đáng kể so với mua màn mới cùng thông số kỹ thuật
• Màn hình có tính năng đặc thù (high-brightness outdoor, narrow-bezel video wall) mà không dễ tìm được sản phẩm thay thế tương đương trên thị trường
• Hệ thống đang trong hợp đồng bảo hành hoặc dịch vụ với nhà cung cấp – chi phí thay panel có thể được hỗ trợ một phần

4.3. Khi nào nên thay màn hình mới hoàn toàn?

Mua màn mới thường là quyết định đúng đắn hơn khi:

• Màn hình kích thước nhỏ (dưới 43 inch) hoặc dòng phổ thông – chi phí panel gần bằng màn mới nên không có lợi ích kinh tế
• Panel bị discontinued (ngừng sản xuất) – tìm panel đúng model rất khó, giá cao và không có bảo đảm chất lượng
• Chi phí panel vượt 70% giá màn hình mới cùng loại – tính cả rủi ro sau sửa chữa, mua mới an toàn hơn
• Màn hình đã hoạt động trên 30.000–40.000 giờ – backlight gần cuối tuổi thọ, đầu tư thay panel không hiệu quả về dài hạn

5. Lưu ý khi sửa hoặc thay màn hình LCD

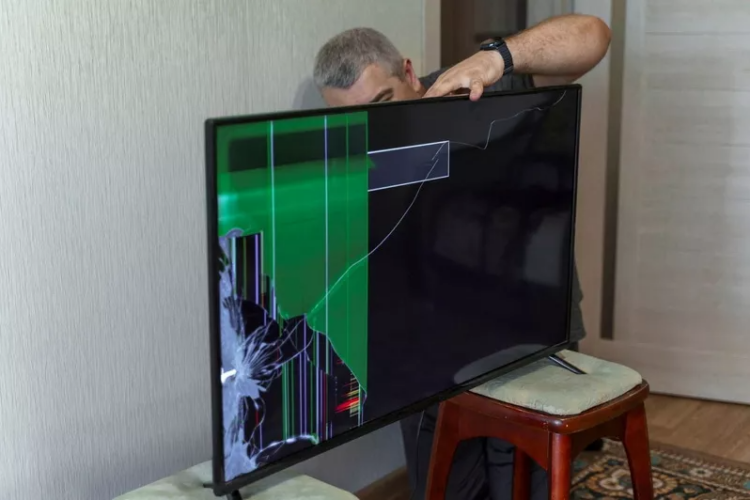

5.1. Kiểm tra chính xác loại hỏng trước khi quyết định

Bước đầu tiên và quan trọng nhất là xác định chính xác lớp nào bị tổn thương – không nên quyết định thay panel ngay khi chưa kiểm tra kỹ. Quy trình kiểm tra cơ bản:

• Bật màn hình và quan sát kỹ hình ảnh hiển thị: nếu hiển thị hoàn toàn bình thường thì panel còn nguyên, chỉ kính ngoài bị hỏng
• Hiển thị nền màu đơn (trắng, đỏ, xanh) để dễ phát hiện vùng bất thường
• Kiểm tra có hiện tượng “chảy mực” không: vùng đen hoặc màu loang lan dần theo thời gian là dấu hiệu chắc chắn của rò rỉ tinh thể lỏng

5.2. Xác định đúng mã panel trước khi đặt hàng

Mỗi panel LCD có mã định danh riêng (panel code) được ghi trên nhãn dán mặt sau. Không phải tất cả màn hình cùng kích thước đều dùng chung một loại panel – thậm chí cùng một model màn hình có thể dùng panel từ nhiều nhà sản xuất khác nhau (LG Display, BOE, AUO, Innolux) tùy theo lô sản xuất.

Việc đặt nhầm panel – dù chỉ sai một ký tự trong mã – có thể dẫn đến panel không tương thích về connector, độ phân giải hoặc giao tiếp với T-CON board, gây hỏng thêm hoặc không hiển thị được.

5.3. Chọn đơn vị sửa chữa uy tín

Không phải đơn vị nào cũng có khả năng thay panel LCD đúng chuẩn. Các tiêu chí cần đánh giá:

• Có kinh nghiệm và công cụ chuyên dụng để tháo lắp panel mà không làm hỏng connector ribbon cable và các lớp liên kết
• Sử dụng panel chính hãng hoặc panel OEM đạt chuẩn – tránh panel tái chế từ màn hình hỏng khác vì không đảm bảo chất lượng backlight và tuổi thọ
• Có quy trình kiểm tra sau khi thay – không chỉ bật lên là xong

5.4. Kiểm tra kỹ sau khi thay panel

Sau khi thay panel mới, cần kiểm tra toàn diện trước khi đưa vào vận hành:

• Độ đồng đều màu sắc: Hiển thị nền màu đơn trắng, xám, đỏ, xanh để kiểm tra không có vùng lệch màu

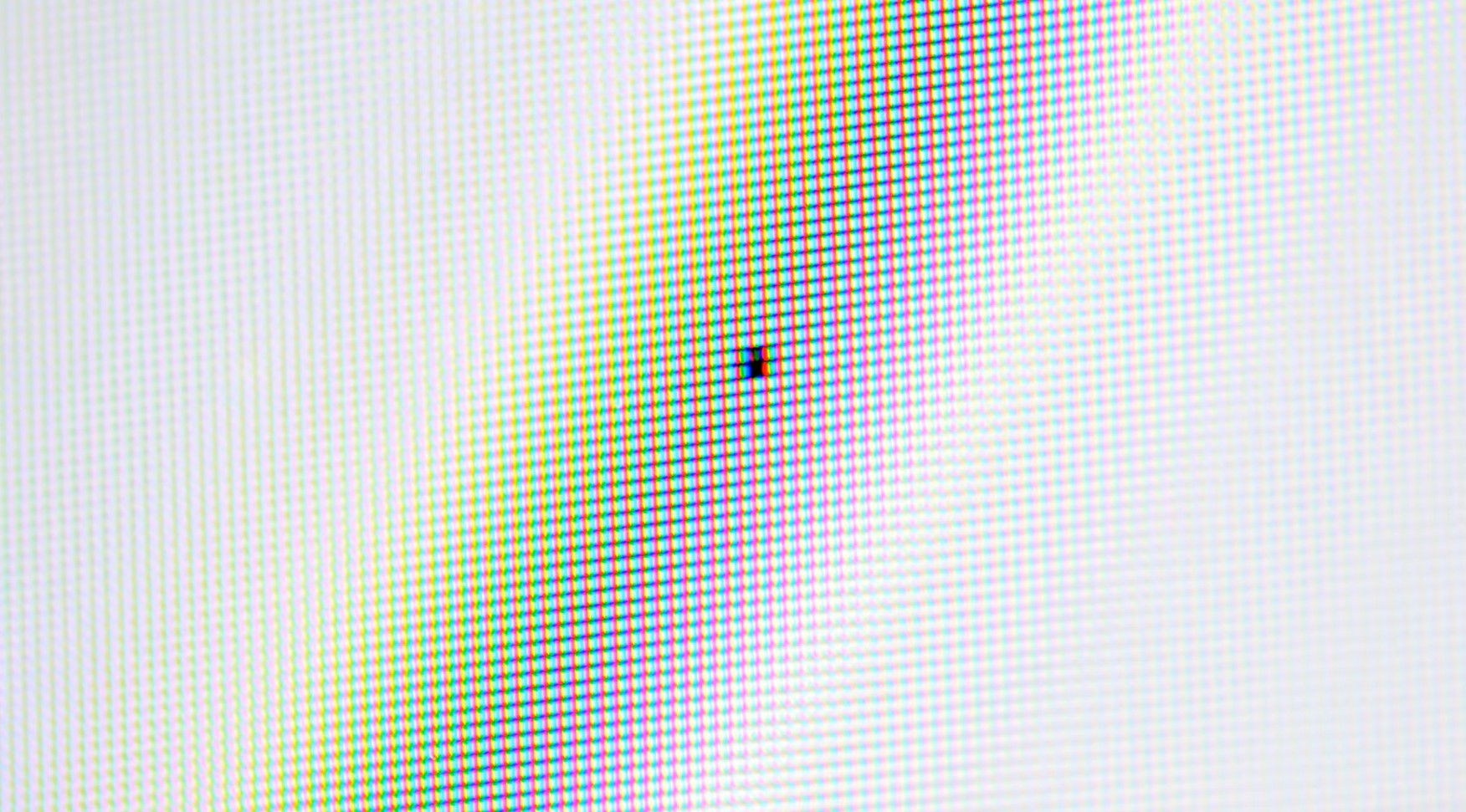

• Dead pixel: Hiển thị nền đen tuyệt đối để phát hiện pixel sáng bất thường, và nền trắng để phát hiện pixel tối cố định
• Độ đồng đều backlight: Nhìn vào nền xám trung tính từ góc nghiêng để phát hiện vùng sáng/tối không đều (backlight bleeding)
• Không có sọc hoặc lệch sáng: Hiển thị gradient màu để kiểm tra tính liên tục và đồng đều

6. Các rủi ro khi cố sử dụng màn hình bị vỡ

Việc tiếp tục vận hành màn hình bị vỡ panel dù chỉ vỡ một phần nhỏ cũng tiềm ẩn nhiều rủi ro nghiêm trọng hơn hầu hết người dùng nhận ra:

• Vết nứt lan rộng theo thời gian: Ứng suất nhiệt từ backlight hoạt động liên tục làm vết nứt lan dần – một vết nứt nhỏ ở góc màn hình có thể lan ra toàn bộ diện tích sau vài tuần đến vài tháng
• Rò rỉ tinh thể lỏng: Tinh thể lỏng thoát ra ngoài không chỉ làm hỏng panel mà còn có thể lan vào khu vực backlight và mạch điều khiển, gây hư hỏng thêm các linh kiện xung quanh
• Nguy cơ hỏng hoàn toàn đột ngột: Không có cảnh báo trước – panel đang dùng tạm có thể hỏng hoàn toàn trong giờ cao điểm vận hành, gây gián đoạn hệ thống đột ngột
• Ảnh hưởng hình ảnh thương hiệu: Với màn hình quảng cáo thương mại, hiển thị hình ảnh méo mó hoặc loang màu trong môi trường công cộng gây tác động tiêu cực trực tiếp đến hình ảnh thương hiệu của khách hàng

7. Cách hạn chế rủi ro vỡ màn hình LCD

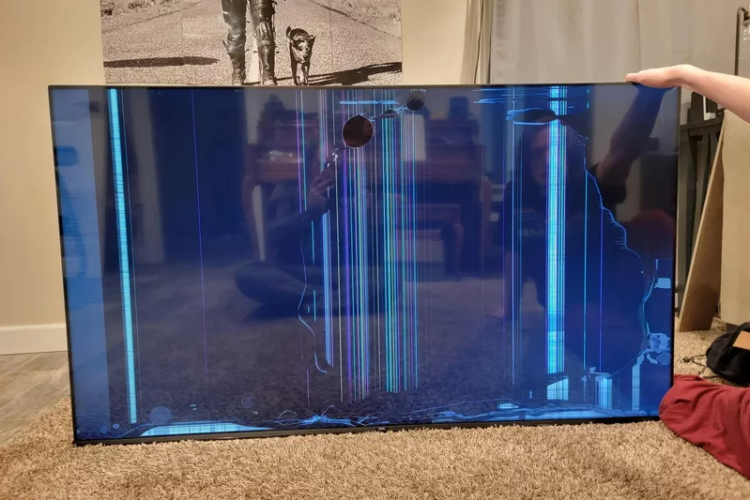

7.1. Trong lắp đặt

Phần lớn các trường hợp vỡ màn hình trong thực tế xảy ra do lắp đặt không đúng cách hơn là do sử dụng:

• Sử dụng khung bảo vệ (protective frame hoặc bezel guard) cho màn hình đặt ở vị trí có nguy cơ va chạm cao – kiosk ở lối đi, màn hình ở tầm tay với
• Lắp ở vị trí tránh xa luồng người di chuyển, đặc biệt với màn hình không có lớp kính bảo vệ riêng
• Đảm bảo hệ thống mounting (bracket, chân đế) đủ tải trọng và được siết chặt đúng moment lực – màn hình rơi từ giá đỡ là nguyên nhân vỡ phổ biến

7.2. Trong vận hành

• Tuyệt đối tránh tác động lực trực tiếp lên bề mặt panel:không dùng ngón tay chỉ trực tiếp vào màn hình không cảm ứng, không để vật nặng tựa vào bề mặt
• Kiểm soát môi trường nhiệt độ và độ ẩm trong dải vận hành cho phép: nhiệt độ quá cao hoặc thay đổi đột ngột tạo ứng suất nhiệt làm tăng nguy cơ nứt vỡ với màn hình đã có vết nứt tiềm ẩn
• Với màn hình cảm ứng, chỉ sử dụng đúng loại đầu vào được thiết kế (ngón tay hoặc stylus phù hợp): dùng vật cứng đầu nhọn có thể gây vỡ lớp kính cảm ứng

7.3. Trong vận chuyển

Vận chuyển không đúng cách là nguyên nhân hàng đầu gây vỡ màn hình LCD – thậm chí với màn hình mới nguyên hộp nếu đóng gói không đúng:

• Sử dụng thùng chống sốc chuyên dụng với lớp foam EVA hoặc EPE dày tối thiểu 5–7cm ở tất cả các mặt
• Panel phải được đặt thẳng đứng trong quá trình vận chuyển – đặt nằm ngang với mặt panel hướng lên hoặc xuống làm tăng nguy cơ vỡ do chấn động cộng hưởng
• Cố định panel trong thùng để không có độ dịch chuyển – sử dụng nêm foam hoặc dây đai bên trong thùng
• Tránh xếp chồng vật nặng lên thùng màn hình trong quá trình vận chuyển và lưu kho

Vỡ panel LCD trong hầu hết trường hợp đồng nghĩa với việc phải thay thế – không có giải pháp sửa chữa thực sự khả thi về mặt kỹ thuật và kinh tế ngoài thay panel mới. Quyết định quan trọng nhất cần đưa ra là thay panel hay mua màn mới hoàn toàn, và câu trả lời phụ thuộc vào kích thước, giá trị của màn hình và khả năng tìm được panel tương thích trên thị trường. Quan trọng hơn cả là đầu tư vào lắp đặt đúng cách, đóng gói vận chuyển chuẩn và bảo vệ vật lý phù hợp – chi phí phòng ngừa luôn thấp hơn nhiều so với chi phí thay panel sau sự cố.

1. Cấu tạo bề mặt màn hình LCD

1.1. Các lớp cấu tạo phía trước panel

Để đánh giá đúng mức độ nghiêm trọng của một vết xước, trước tiên cần hiểu màn hình LCD có những lớp gì ở bề mặt và mỗi lớp đóng vai trò gì trong hệ thống hiển thị.

Từ ngoài vào trong, bề mặt phía trước panel LCD gồm các lớp chính:

• Protective layer (lớp bảo vệ ngoài cùng): Có thể là lớp phủ cứng (hard coat), film bảo vệ mỏng, hoặc kính phủ tùy theo dòng sản phẩm. Đây là lớp tiếp xúc trực tiếp với môi trường và chịu tác động vật lý đầu tiên
• Anti-glare coating hoặc Anti-reflective coating: Lớp phủ chống chói được phủ lên bề mặt ngoài cùng, có chức năng tán xạ ánh sáng môi trường để giảm phản chiếu. Lớp này cực kỳ mỏng – chỉ vài chục đến vài trăm micron – và là lớp dễ bị tổn thương nhất bởi cả tác động cơ học lẫn hóa học
• Polarizer (lớp phân cực ánh sáng): Nằm sâu hơn, đây là lớp phim quang học kiểm soát hướng dao động của ánh sáng đi qua panel. Polarizer bị hư hỏng sẽ gây biến dạng ánh sáng cục bộ rõ rệt – loang màu, vùng tối bất thường – và đây mới là mức độ tổn thương thực sự nghiêm trọng

1.2. Độ cứng và khả năng chống trầy

Một hiểu lầm phổ biến là màn hình LCD có bề mặt cứng tương tự kính điện thoại. Thực tế không phải vậy. Độ cứng bề mặt của màn hình LCD thông thường chỉ đạt 3H đến 7H theo thang đo độ cứng bút chì (pencil hardness) – thấp hơn đáng kể so với kính cường lực Gorilla Glass trên điện thoại thông minh (thường đạt 8H–9H).

Điều này có nghĩa là bề mặt màn hình LCD dễ bị trầy hơn nhiều người nghĩ, và các tác nhân tưởng chừng vô hại như:

• Khăn giấy hoặc vải thô khi lau
• Hạt bụi cát bị kẹt giữa khăn và bề mặt
• Vật sắc nhọn chạm nhẹ vào màn hình
• Móng tay cọ trực tiếp vào bề mặt

…đều hoàn toàn đủ khả năng để lại vết xước trên lớp phủ bề mặt.

2. Phân loại mức độ trầy xước

Không phải mọi vết xước đều như nhau. Việc xác định đúng mức độ tổn thương là bước đầu tiên để quyết định có cần xử lý hay không và xử lý theo hướng nào.

2.1. Trầy nhẹ (Micro-scratches)

Micro-scratches là các vết xước chỉ ảnh hưởng đến lớp anti-glare coating ngoài cùng, chưa xuyên qua lớp bảo vệ. Đặc điểm nhận biết:

• Không nhìn thấy khi màn hình đang hiển thị nội dung ở điều kiện ánh sáng bình thường
• Chỉ xuất hiện khi tắt màn hình và chiếu ánh sáng nghiêng vào bề mặt, hoặc nhìn từ góc cạnh
• Thường có dạng vệt mờ, không có cạnh sắc rõ ràng

Đây là dạng tổn thương phổ biến nhất và ít nghiêm trọng nhất – trong hầu hết trường hợp vận hành thực tế, micro-scratches không ảnh hưởng đến chất lượng hiển thị.

2.2. Trầy trung bình

Vết xước đã xuyên qua lớp anti-glare coating và bắt đầu ảnh hưởng đến lớp bảo vệ bên dưới. Đặc điểm nhận biết:

• Nhìn thấy được khi màn hình hiển thị nền sáng đơn sắc (trắng, xám nhạt)
• Gây tán xạ ánh sáng (light diffusion) cục bộ tại vùng xước – vùng đó trông sáng hơn hoặc mờ hơn so với xung quanh
• Ảnh hưởng đến trải nghiệm xem, đặc biệt rõ khi hiển thị nội dung có nền đơn màu hoặc chuyển màu nhẹ

2.3. Trầy sâu

Vết xước đã xuyên qua toàn bộ lớp phủ bề mặt và bắt đầu tác động đến polarizer bên dưới. Đây là mức độ nghiêm trọng nhất về mặt quang học:

• Vết xước nhìn thấy rõ ngay cả khi màn hình đang hiển thị nội dung thông thường
• Gây biến dạng ánh sáng cục bộ – vùng xước có màu sắc hoặc độ sáng khác hẳn vùng xung quanh
• Trong trường hợp nặng, vùng bị tổn thương polarizer có thể xuất hiện màu sắc cầu vồng hoặc vùng tối bất thường không đổi

2.4. Trầy dạng điểm và trầy dạng vệt

Bên cạnh độ sâu, hình dạng vết xước cũng ảnh hưởng đến mức độ khó chịu khi sử dụng:

Tìm hiểu: Cách lau màn hình LCD đúng để không làm trầy xước hỏng màn

3. Màn hình bị trầy có ảnh hưởng gì không?

3.1. Ảnh hưởng đến chất lượng hiển thị

Mức độ ảnh hưởng đến chất lượng hiển thị phụ thuộc hoàn toàn vào độ sâu và vị trí của vết xước:

Trầy nhẹ (micro-scratches): Gần như không ảnh hưởng đến chất lượng hình ảnh trong điều kiện sử dụng thực tế. Lớp anti-glare dù bị xước nhẹ vẫn thực hiện được chức năng chính, và mắt người rất khó nhận ra sự thay đổi khi màn hình đang hiển thị nội dung.

Trầy trung bình đến sâu: Gây ra hai hiện tượng quang học đáng kể:

• Tán xạ ánh sáng cục bộ: Ánh sáng từ backlight đi qua vùng xước bị phân tán không đều, tạo vùng sáng hơn hoặc mờ hơn so với xung quanh
• Giảm độ tương phản cục bộ: Vùng bị tổn thương mất khả năng kiểm soát ánh sáng chính xác, màu sắc tại vùng đó kém chính xác hơn

3.2. Ảnh hưởng đến cảm nhận người xem

Cùng một vết xước có thể gây khó chịu ở mức độ rất khác nhau tùy thuộc vào loại nội dung hiển thị:

• Nội dung động (video, animation): Chuyển động liên tục của hình ảnh giúp “che” phần lớn các vết xước nhẹ đến trung bình – mắt người bị phân tâm bởi nội dung và không tập trung vào vết xước cố định
• Nội dung tĩnh hoặc nền đơn màu: Vết xước trở nên rõ ràng hơn nhiều, đặc biệt trên nền trắng hoặc xám nhạt – là điều kiện khắc nghiệt nhất để đánh giá mức độ tổn thương

Với màn hình quảng cáo hiển thị video hoặc nội dung động, ngưỡng chấp nhận được của vết xước thường cao hơn so với màn hình menu tĩnh hoặc màn hình thông tin.

3.3. Có ảnh hưởng đến cấu trúc panel bên trong không?

Đây là câu hỏi quan trọng nhất với người vận hành: liệu vết xước bề mặt có gây hỏng hóc chức năng của màn hình không?

Trong hầu hết các trường hợp thực tế – không. Lớp TFT (transistor điều khiển pixel), backlight LED và các mạch điện tử bên trong được bảo vệ bởi nhiều lớp cách ly vật lý, hoàn toàn không bị ảnh hưởng bởi trầy xước bề mặt thông thường. Màn hình bị xước vẫn hoạt động bình thường về mặt điện tử – pixel sáng đúng, màu sắc chính xác (trừ vùng polarizer bị tổn thương), và tuổi thọ điện tử không bị rút ngắn.

Ngoại lệ duy nhất là khi vết xước đi kèm với va đập mạnh hoặc lực ép lớn – trong trường hợp đó, tổn thương có thể lan vào polarizer hoặc tạo áp lực lên lớp liquid crystal bên dưới, gây ra pressure marks hoặc vùng tối cố định.

3.4. Ảnh hưởng đến tuổi thọ và giá trị thương mại

Về mặt điện tử, trầy xước bề mặt không làm giảm tuổi thọ hoạt động của màn hình. Backlight vẫn đạt đủ 30.000–70.000 giờ như thiết kế, các mạch điều khiển không bị ảnh hưởng. Tuy nhiên, về mặt thực tế vận hành và thương mại:

• Màn hình bị xước mất giá trị tái bán hoặc cho thuê đáng kể
• Với hệ thống quảng cáo thương mại, bề mặt xước ảnh hưởng đến hình ảnh thương hiệu của khách hàng
• Trong các hợp đồng thuê màn hình hoặc bảo hành, trầy xước bề mặt thường không được bảo hành và có thể phát sinh chi phí bồi thường

4. Khi nào cần xử lý – khi nào có thể bỏ qua?

4.1. Trường hợp có thể bỏ qua

Không phải mọi vết xước đều cần hành động. Hoàn toàn có thể tiếp tục vận hành bình thường khi:

• Vết xước nhỏ, chỉ nhìn thấy khi tắt màn hình và chiếu ánh sáng nghiêng
• Vết xước nằm ở vùng rìa hoặc góc màn hình, không thuộc vùng hiển thị nội dung chính
• Nội dung hiển thị là video hoặc nội dung động – mắt người xem không tập trung vào vết xước
• Màn hình được lắp đặt ở vị trí người xem đứng xa (trên 2m) – vết xước nhỏ không nhìn thấy ở khoảng cách này

4.2. Trường hợp nên xử lý

Cần cân nhắc xử lý khi:

• Vết xước nằm ở trung tâm màn hình, trong vùng hiển thị nội dung quan trọng (logo, text, CTA)
• Nhiều vết xước phân tán trên diện rộng, gây mất thẩm mỹ tổng thể dù từng vết nhỏ
• Màn hình đặt ở vị trí người xem đứng gần (dưới 1m) như kiosk, standee
• Nội dung hiển thị có nhiều nền đơn màu sáng điều kiện làm vết xước rõ nhất

4.3. Trường hợp cần thay thế

Thay thế panel hoặc bề mặt là lựa chọn cuối cùng, cần thiết khi:

• Trầy sâu gây biến dạng ánh sáng rõ rệt – polarizer bị tổn thương, xuất hiện vùng loang màu cố định
• Vết xước kết hợp với nứt hoặc bong tróc lớp phủ – nguy cơ lớp phủ tiếp tục bong rộng ra
• Ảnh hưởng trực tiếp đến hình ảnh thương hiệu trong môi trường thương mại, không thể chấp nhận về mặt thẩm mỹ

Có thể bạn quan tâm: Màn hình LCD bị vỡ thì có cứu được không?

5. Các phương pháp xử lý trầy xước

5.1. Làm sạch và đánh giá lại bề mặt

Bước đầu tiên trước khi quyết định xử lý là vệ sinh bề mặt đúng cách bằng khăn microfiber và dung dịch chuyên dụng không chứa cồn mạnh. Nhiều trường hợp tưởng là vết xước nhưng thực ra chỉ là vết bẩn, cặn dầu hoặc vệt hóa chất tích tụ – sau khi lau sạch đúng cách, bề mặt trở lại bình thường hoàn toàn. Chỉ sau bước làm sạch mới có thể đánh giá chính xác mức độ và phạm vi tổn thương thực sự.

5.2. Dung dịch làm mờ vết xước (Scratch Filler)

Scratch filler là dung dịch chuyên dụng hoạt động theo nguyên lý lấp đầy vi xước bằng các hợp chất có chiết suất ánh sáng tương đương lớp coating, từ đó giảm tán xạ ánh sáng tại vùng xước và làm mờ vết xước về mặt quang học.

• Hiệu quả: Tốt nhất với micro-scratches và trầy nhẹ – có thể giảm 70–90% độ nhìn thấy của vết xước
• Giới hạn: Không hiệu quả với trầy sâu đã xuyên qua lớp phủ; với trầy trung bình hiệu quả chỉ ở mức hạn chế
• Rủi ro: Một số sản phẩm có thể làm thay đổi đặc tính của lớp anti-glare, khiến bề mặt bóng hơn hoặc mờ hơn so với ban đầu – cần test trên vùng rìa trước khi áp dụng lên toàn bộ

5.3. Dán film bảo vệ

Dán film bảo vệ (screen protector) là giải pháp thực tế nhất cho trầy nhẹ đến trung bình trên màn hình thương mại:

• Cơ chế: Lớp film phẳng đồng đều che phủ vết xước và tạo lại bề mặt đồng nhất về mặt quang học
• Yêu cầu kỹ thuật: Film phải có độ truyền sáng từ 90% trở lên để không làm giảm độ sáng và độ chính xác màu sắc của màn hình
• Lưu ý khi thi công: Bề mặt phải được làm sạch tuyệt đối trước khi dán – bất kỳ hạt bụi nào kẹt dưới film đều tạo ra bong bóng không thể loại bỏ sau khi dán
• Giới hạn: Không che được trầy sâu đã gây biến dạng ánh sáng, vì nguồn gây tán xạ nằm bên dưới mặt phẳng của film

5.4. Thay lớp polarizer hoặc lớp phủ bề mặt

Đây là phương án kỹ thuật cao, áp dụng trong trường hợp màn hình có giá trị cao và vết xước đã ảnh hưởng đến polarizer:

• Quy trình: Tháo rời panel, bóc lớp polarizer cũ, vệ sinh bề mặt kính, dán polarizer mới đúng chiều phân cực – thao tác yêu cầu phòng sạch hoặc môi trường ít bụi và kỹ thuật viên được đào tạo chuyên biệt
• Chi phí: Thường dao động từ 30–50% giá trị panel, tùy kích thước và dòng sản phẩm
• Đánh giá: Phương án này chỉ thực sự có giá trị kinh tế khi chi phí thay polarizer thấp hơn đáng kể so với thay mới toàn bộ panel, thường áp dụng với các màn hình kích thước lớn (55 inch trở lên) hoặc dòng chuyên dụng có giá cao

5.5. Thay panel

Thay panel hoàn toàn là giải pháp cuối cùng khi tất cả các phương án xử lý bề mặt không còn khả thi:

• Trầy sâu gây biến dạng ánh sáng rõ rệt, ảnh hưởng đến toàn bộ trải nghiệm hiển thị
• Vết xước kết hợp với nứt vỡ hoặc bong tróc diện rộng
• Chi phí xử lý bề mặt hoặc thay polarizer vượt 50% giá panel mới

Trước khi quyết định thay panel, cần so sánh chi phí thay thế với giá trị còn lại của màn hình và tuổi thọ backlight đã sử dụng – nếu backlight đã hoạt động trên 30.000 giờ, đầu tư thay panel mới cần được cân nhắc kỹ so với thay mới toàn bộ màn hình.

Trầy xước bề mặt màn hình LCD trong hầu hết trường hợp không đồng nghĩa với hỏng hóc chức năng – panel vẫn hoạt động bình thường và tuổi thọ điện tử không bị ảnh hưởng. Quyết định có cần xử lý hay không phụ thuộc vào ba yếu tố: độ sâu của vết xước, vị trí trên màn hình, và yêu cầu thẩm mỹ của môi trường lắp đặt. Quan trọng hơn cả việc xử lý là phòng ngừa – dùng đúng dụng cụ vệ sinh, loại bỏ bụi thô trước khi lau và không dùng lực tay khi lau là những biện pháp đơn giản nhất để bảo vệ bề mặt màn hình khỏi trầy xước ngay từ đầu.

1. Hiện tượng màn hình LCD bị nhiễu là gì?

1.1. Định nghĩa kỹ thuật

Về mặt kỹ thuật, “nhiễu” (noise/interference) trên màn hình LCD là sự sai lệch hoặc gián đoạn giữa tín hiệu hiển thị thực tế và tín hiệu gốc được truyền đến màn hình. Sai lệch này có thể xảy ra ở ba tầng khác nhau trong hệ thống:

• Tầng tín hiệu (signal noise): Nhiễu phát sinh trong quá trình truyền tín hiệu từ thiết bị phát đến màn hình, trước khi tín hiệu được xử lý
• Tầng xử lý (processing artifacts): Lỗi xảy ra trong quá trình scalar hoặc image processor của màn hình giải mã và render tín hiệu
• Tầng panel (display artifacts): Sai lệch phát sinh trực tiếp từ tấm nền LCD, thường liên quan đến lỗi TFT, driver IC hoặc backlight

1.2. Phân biệt với các lỗi hiển thị khác

Nhiễu màn hình LCD cần được phân biệt rõ với một số dạng lỗi khác có triệu chứng bề ngoài tương tự:

2. Các dạng nhiễu màn hình LCD thường gặp

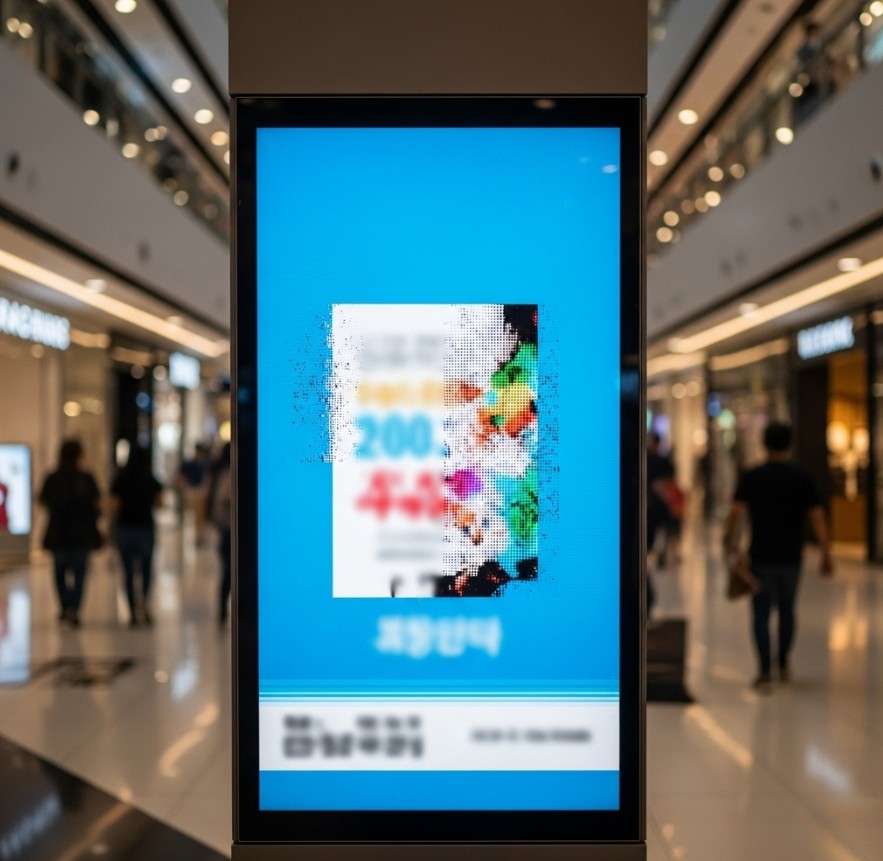

2.1. Nhiễu dạng hạt (Noise / Grain)

Đây là dạng nhiễu biểu hiện qua các điểm sáng tối ngẫu nhiên xuất hiện trên toàn bộ hoặc một phần bề mặt màn hình, tạo cảm giác hình ảnh bị “rải cát” hoặc “phủ tuyết” – tương tự snow noise trên TV analog đời cũ. Nhiễu hạt thường không cố định mà thay đổi liên tục theo từng frame, điều này giúp phân biệt với lỗi pixel chết (dead pixel) vốn cố định tại một vị trí. Nguyên nhân phổ biến nhất là tín hiệu yếu do dây quá dài, cáp kém chất lượng hoặc nhiễu điện từ môi trường xung quanh.

2.2. Nhiễu sọc ngang / sọc dọc (Line Interference)

Biểu hiện là các đường sọc chạy theo chiều ngang hoặc chiều dọc trên màn hình, có thể cố định hoặc di chuyển chậm theo một chiều. Dạng nhiễu này thường liên quan trực tiếp đến vấn đề về clock signal (tín hiệu đồng hồ điều khiển timing hiển thị) hoặc sync signal (tín hiệu đồng bộ hóa frame). Sọc ngang di chuyển từ trên xuống dưới thường là dấu hiệu của nhiễu điện từ xâm nhập vào cáp tín hiệu, trong khi sọc dọc cố định thường liên quan đến lỗi trong mạch xử lý tín hiệu của màn hình.

2.3. Nhiễu nhấp nháy (Flicker)

Flicker là hiện tượng màn hình chớp tắt không ổn định, có thể xảy ra ở tần số cố định (50Hz, 60Hz) hoặc không đều. Flicker ở tần số thấp (dưới 50Hz) có thể cảm nhận trực tiếp bằng mắt thường, gây mỏi mắt và khó chịu. Flicker ở tần số cao hơn (100–200Hz) thường không nhìn thấy trực tiếp nhưng vẫn gây ảnh hưởng sinh lý sau thời gian tiếp xúc dài. Nguyên nhân có thể đến từ xung đột refresh rate giữa nguồn phát và màn hình, hoặc từ cơ chế PWM dimming của backlight hoạt động ở tần số thấp.

2.4. Nhiễu giật hình / Tearing

Tearing là hiện tượng hình ảnh bị “xé” ngang thành hai hoặc nhiều phần không khớp nhau, tạo ra đường gãy ngang rõ rệt giữa các vùng hình ảnh. Bản chất kỹ thuật của tearing là sự lệch pha giữa thời điểm màn hình bắt đầu vẽ frame mới và thời điểm nguồn phát gửi frame tiếp theo. Khi màn hình đang hiển thị nửa trên của frame cũ nhưng đã nhận được frame mới và hiển thị nửa dưới của frame đó, đường ranh giới giữa hai trạng thái tạo thành vết tearing. Đây là lỗi thuần về timing và không liên quan đến chất lượng panel hay dây tín hiệu.

2.5. Nhiễu kỹ thuật số (Digital Artifacts)

Dạng nhiễu này đặc trưng bởi block noise (macroblocking), các ô vuông pixel lỗi xuất hiện theo cụm, thường rõ nhất tại các vùng chuyển động trong video. Khác với nhiễu hạt có tính ngẫu nhiên, digital artifacts thường có hình dạng hình học rõ ràng và xuất hiện theo pattern nhất định. Nguyên nhân chính là nén video quá mức (bitrate quá thấp so với độ phân giải), hoặc lỗi trong quá trình truyền tín hiệu số khiến một số gói dữ liệu bị mất hoặc hỏng.

3. Cấu trúc hệ thống và điểm phát sinh nhiễu

3.1. Chuỗi tín hiệu cơ bản

Để xác định được nguyên nhân nhiễu, cần hiểu rõ con đường tín hiệu đi từ nguồn đến màn hình:

Content (file/stream) → Media Player → Cable → Controller (nếu có) → LCD Panel

Mỗi mắt xích trong chuỗi này đều có thể là điểm phát sinh nhiễu. Khi xuất hiện sự cố, cần kiểm tra tuần tự từng điểm thay vì nhảy thẳng vào thay thế panel – vốn là thiết bị đắt tiền nhất trong hệ thống.

3.2. Điểm phát sinh nhiễu tại từng tầng

• Nguồn nội dung: File video bitrate thấp, codec không tương thích, stream không ổn định
• Thiết bị phát: Output resolution không ổn định, GPU quá tải, driver lỗi thời
• Dây tín hiệu: Suy hao do khoảng cách, nhiễu điện từ từ môi trường, chất lượng cáp kém
• Controller (video wall): Xử lý timing sai, daisy chain gây suy hao tín hiệu
• Màn hình LCD: Lỗi TFT, lỗi driver IC, nguồn điện không ổn định, backlight PWM

4. Nguyên nhân chính gây nhiễu màn hình LCD

4.1. Nhiễu từ nguồn tín hiệu

Chất lượng nội dung đầu vào ảnh hưởng trực tiếp đến hình ảnh hiển thị. File video có bitrate thấp hơn ngưỡng tối thiểu sẽ tạo ra block noise rõ rệt, đặc biệt trong các cảnh chuyển động nhanh. Ngưỡng bitrate tối thiểu khuyến nghị:

Ngoài bitrate, frame rate không ổn định (variable frame rate trong file VFR) cũng là nguyên nhân gây giật hình và tearing khi phát trên các media player không xử lý tốt định dạng này. Tín hiệu analog (VGA) vốn dễ bị nhiễu hơn tín hiệu số (HDMI, DisplayPort) do không có cơ chế kiểm tra và sửa lỗi dữ liệu.

4.2. Nhiễu do dây tín hiệu

Đây là nguyên nhân phổ biến nhất trong thực tế triển khai, nhưng cũng thường bị bỏ qua nhất. Có ba cơ chế gây nhiễu từ dây tín hiệu:

Suy hao tín hiệu (Signal attenuation): Cáp HDMI thụ động ổn định trong khoảng cách dưới 10–15m. Vượt qua ngưỡng này mà không có khuếch đại, tín hiệu suy yếu dần dẫn đến nhiễu hạt, mất sync hoặc màn hình nhấp nháy không ổn định.

Nhiễu điện từ (EMI – Electromagnetic Interference): Khi dây tín hiệu chạy song song hoặc giao nhau với dây nguồn điện công suất lớn, động cơ điện hay biến tần, từ trường phát sinh từ các thiết bị này cảm ứng vào cáp tín hiệu và tạo ra nhiễu dạng sọc hoặc flicker. Mức độ nhiễu phụ thuộc vào khoảng cách giữa hai loại dây và chất lượng shielding của cáp tín hiệu.

Chất lượng cáp kém: Cáp HDMI không đạt chuẩn (không certified), không có lớp chống nhiễu đầy đủ hoặc đầu nối tiếp xúc kém là nguyên nhân âm thầm gây nhiễu không liên tục – loại nhiễu khó phát hiện nhất vì chỉ xuất hiện theo điều kiện nhiệt độ hoặc rung động.

4.3. Nhiễu do thiết bị phát

Media player hoặc PC xuất tín hiệu không ổn định có thể gây nhiễu ngay tại nguồn phát. Các trường hợp thường gặp:

• Sai refresh rate: Nội dung 30fps phát trên màn hình cài 59Hz (thay vì 60Hz) tạo ra lệch timing tích lũy dần, dẫn đến tearing và giật hình định kỳ
• GPU quá tải hoặc lỗi driver: Gây output resolution không ổn định, tín hiệu đầu ra bị gián đoạn
• HDMI handshake không ổn định: Một số player bị lỗi HDCP hoặc handshake, dẫn đến màn hình tối rồi sáng lại định kỳ

4.4. Nhiễu do màn hình LCD

Khi các tầng trước đã được loại trừ, nguyên nhân có thể nằm trong chính màn hình:

• Lỗi panel: Transistor TFT hỏng gây pixel lỗi theo cụm, lỗi driver IC gây sọc cố định theo hàng hoặc cột
• Lỗi nguồn điện nội bộ: Điện áp cấp cho panel không ổn định (ripple voltage cao) tạo ra nhiễu hình theo nhịp điện – thường biểu hiện là sọc ngang di chuyển chậm
• Backlight PWM flicker: Một số màn hình điều chỉnh độ sáng bằng cách bật/tắt LED nhanh (PWM dimming). Nếu tần số PWM thấp hơn 200Hz, hiện tượng flicker có thể xuất hiện, đặc biệt rõ khi màn hình ở độ sáng thấp

4.5. Nhiễu do hệ thống điện

Nguồn điện không ổn định là nguyên nhân thường bị bỏ qua nhưng ảnh hưởng đồng thời đến toàn bộ hệ thống. Điện áp dao động vượt ±10% so với định mức, thiếu tiếp đất (grounding) hoặc nhiễu từ thiết bị công suất lớn cùng mạch điện đều có thể gây nhiễu hình ảnh theo chu kỳ, đặc biệt rõ khi các thiết bị công suất lớn (máy lạnh, thang máy, máy bơm) khởi động hoặc dừng.

4.6. Nhiễu trong hệ thống ghép màn

Video wall có thêm các điểm phát sinh nhiễu đặc thù so với LCD đơn: mất đồng bộ tín hiệu giữa các panel do controller xử lý timing sai, suy hao tín hiệu trong chuỗi daisy chain khi số lượng panel tăng lên, hoặc xung đột EDID giữa các panel trong chuỗi khiến thiết bị phát xuất sai thông số tín hiệu.

5. Cách kiểm tra và xác định nguyên nhân

5.1. Kiểm tra theo từng lớp

Phương pháp hiệu quả nhất là cô lập từng tầng trong chuỗi tín hiệu để xác định điểm phát sinh nhiễu:

1. Đổi nguồn nội dung: Thay file video bằng file test bitrate cao,  nếu nhiễu biến mất, nguyên nhân nằm ở chất lượng nội dung
2. Đổi dây tín hiệu: Thay cáp HDMI/DP bằng dây mới, ngắn hơn và có chứng nhận, nếu nhiễu giảm, nguyên nhân là dây
3. Đổi thiết bị phát: Kết nối nguồn phát khác (laptop, player khác), nếu nhiễu biến mất, vấn đề nằm ở player cũ
4. Kiểm tra màn hình độc lập: Kết nối màn hình với nguồn phát đã biết là tốt, nếu nhiễu vẫn còn, nguyên nhân nằm trong màn hình

5.2. Sử dụng test pattern

Test pattern là công cụ chẩn đoán chuyên nghiệp, hiệu quả hơn nhiều so với dùng nội dung thông thường để quan sát nhiễu:

• Gradient pattern: Dễ phát hiện nhiễu hạt và sai lệch màu sắc
• Grid pattern (lưới): Dễ phát hiện sọc, lệch hình và vấn đề về geometry
• Solid color (màu đơn): Dễ phát hiện điểm sáng bất thường, backlight không đều, flicker

5.3. Phân tích theo triệu chứng

6. Giải pháp khắc phục hiệu quả

6.1. Chuẩn hóa nguồn nội dung

Sử dụng file video với bitrate phù hợp theo độ phân giải (tham khảo bảng ở mục 4.1), đảm bảo frame rate cố định (CFR – Constant Frame Rate) thay vì VFR, và chọn codec phổ biến được media player hỗ trợ tốt như H.264 hoặc H.265. Tránh phát stream trực tiếp qua mạng không ổn định nếu không có cơ chế buffer đủ lớn.

6.2. Sử dụng dây tín hiệu chất lượng cao

• Chọn cáp HDMI có chứng nhận (HDMI certified), đạt chuẩn phiên bản phù hợp (HDMI 2.0 cho 4K/60Hz)
• Đảm bảo dây có lớp shielding đầy đủ, đặc biệt khi lắp đặt gần nguồn EMI
• Với khoảng cách vượt 10m, sử dụng active HDMI cable (có chip khuếch đại tích hợp) hoặc fiber optic HDMI extender
• Bố trí dây tín hiệu và dây nguồn điện cách nhau tối thiểu 15–20cm, không buộc chung bó dây

6.3. Tối ưu thiết bị phát

Cố định output resolution và refresh rate bằng tay theo đúng thông số native của màn hình, không để chế độ Auto. Cập nhật driver GPU và firmware media player định kỳ. Với hệ thống chạy liên tục, kiểm tra nhiệt độ hoạt động của player, quá nhiệt là nguyên nhân phổ biến gây output không ổn định trong dài hạn.

6.4. Ổn định nguồn điện

• Lắp ổn áp (voltage stabilizer) hoặc UPS cho toàn bộ hệ thống hiển thị
• Đảm bảo hệ thống tiếp đất (grounding) đúng chuẩn: đây là bước thường bị bỏ qua nhưng có tác động lớn đến nhiễu điện từ
• Tách mạch điện của thiết bị hiển thị khỏi các thiết bị công suất lớn như điều hòa, thang máy, máy bơm

6.5. Bảo trì và kiểm tra định kỳ

Kiểm tra và vệ sinh các cổng kết nối định kỳ 3–6 tháng, thay thế các dây có dấu hiệu hư hỏng vật lý (uốn gấp, bị đè). Theo dõi nhật ký sự cố để phát hiện pattern nhiễu – nhiễu xuất hiện vào một khung giờ nhất định thường liên quan đến hoạt động của thiết bị điện lân cận theo lịch vận hành.

Nhiễu màn hình LCD không phải lúc nào cũng đồng nghĩa với hỏng hóc phần cứng – phần lớn các trường hợp thực tế đều có thể được xử lý hiệu quả thông qua chuẩn hóa tín hiệu, nâng cấp cáp kết nối và ổn định nguồn điện. Điều quan trọng là tiếp cận theo phương pháp hệ thống: kiểm tra tuần tự từng tầng trong chuỗi tín hiệu thay vì xử lý cảm tính. Với hệ thống được thiết kế đúng từ đầu, nội dung chuẩn bitrate, dây tín hiệu chất lượng, nguồn điện ổn định và cấu hình thiết bị chính xác, hiện tượng nhiễu hoàn toàn có thể được ngăn chặn trước khi xảy ra.

1. Tổng quan hệ thống: LCD ghép khác gì LCD thông thường?

1.1. LCD thông thường (Single Display)

LCD thông thường là một panel độc lập, hoạt động như một hệ thống khép kín. Bộ xử lý hình ảnh (scalar/image processor) được tích hợp sẵn bên trong, nhận tín hiệu đầu vào và xử lý trực tiếp để hiển thị lên panel mà không cần thiết bị trung gian. Người dùng chỉ cần kết nối nguồn tín hiệu là màn hình hoạt động độc lập.

Các chuẩn kết nối phổ biến:

• HDMI, DisplayPort — tín hiệu số chất lượng cao
• USB media player tích hợp — phát nội dung trực tiếp từ thiết bị lưu trữ

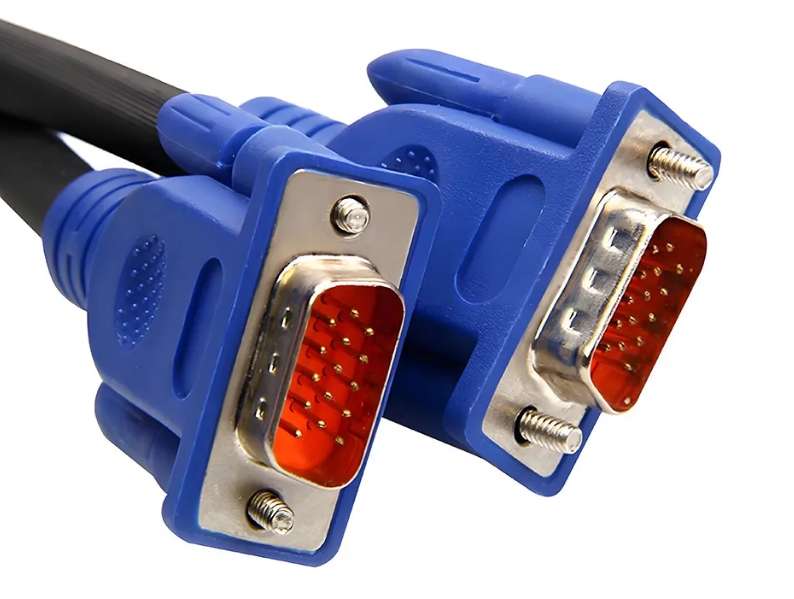

• VGA — tín hiệu analog, thường gặp ở các hệ thống cũ

1.2. LCD ghép (Video Wall)

LCD ghép là tập hợp nhiều panel được bố trí thành ma trận (2×2, 3×3, 4×4…) để tạo thành một màn hình hiển thị thống nhất có kích thước lớn. Về mặt kỹ thuật, đây không chỉ đơn giản là “nhiều màn hình đặt cạnh nhau” — hệ thống này yêu cầu thêm một lớp điều khiển trung gian chuyên biệt để đảm bảo các panel hoạt động như một thể thống nhất.

Lớp điều khiển trung gian bao gồm:

• Video wall controller / processor: Thiết bị chuyên dụng nhận tín hiệu đầu vào có resolution tổng, xử lý và phân phối tín hiệu ra từng panel theo đúng vị trí mapping
• Daisy chain signal: Phương thức truyền tín hiệu nối tiếp qua HDMI loop hoặc DisplayPort loop, cho phép một đầu ra kết nối tuần tự qua nhiều panel mà không cần controller riêng — thường dùng cho cấu hình nhỏ

Để hệ thống hoạt động chính xác, ba yếu tố sau phải được đảm bảo đồng bộ:

• Resolution tổng: Tổng hợp resolution của toàn bộ các panel trong hệ thống
• Timing tín hiệu: Tất cả panel phải nhận và hiển thị frame đúng cùng một thời điểm
• Mapping nội dung: Mỗi phần nội dung phải được gán chính xác cho đúng panel tương ứng

1.3. Khác biệt cốt lõi

Sự khác biệt căn bản không chỉ nằm ở số lượng panel mà ở độ phức tạp của kiến trúc hệ thống. LCD thông thường là hệ thống đơn lớp — tín hiệu đi thẳng từ nguồn vào panel và hiển thị. LCD ghép là hệ thống đa lớp (multi-layer system), trong đó nội dung phải đi qua toàn bộ chuỗi xử lý trước khi đến màn hình:

Content → CMS → Media Player → Video Wall Controller → Từng Panel

Mỗi lớp trong chuỗi này đều có thể là điểm phát sinh lỗi nếu không được cấu hình đúng. Đây chính là lý do vận hành LCD ghép đòi hỏi hiểu biết kỹ thuật sâu hơn nhiều so với LCD đơn thông thường.

2. Những yếu tố kỹ thuật ảnh hưởng trực tiếp đến vận hành

2.1. Resolution tổng và resolution từng panel

Resolution tổng của hệ thống video wall được tính bằng cách nhân resolution từng panel theo số hàng và số cột. Ví dụ:

Sai sót phổ biến nhất trong thực tế là xuất nội dung ở resolution của một panel đơn (ví dụ 1920×1080) cho toàn bộ hệ thống. Khi đó, video wall controller hoặc từng panel sẽ tự scale nội dung lên resolution tổng — quá trình scaling này không kiểm soát được hệ số tỷ lệ giữa hai chiều, dẫn đến méo hình, lệch tỷ lệ và giảm chất lượng hình ảnh rõ rệt.

2.2. Mapping nội dung (Content Mapping)

Mapping là quá trình xác định vùng nội dung nào được hiển thị trên panel nào trong hệ thống. Video wall controller thực hiện việc “cắt” nội dung tổng thành các phần tương ứng và phân phối đến từng cổng output kết nối với từng panel.

Mapping sai là một trong những lỗi nghiêm trọng nhất trong vận hành video wall, với các biểu hiện:

• Nội dung bị lệch vùng — panel A hiển thị phần nội dung đáng lẽ thuộc panel B
• Hình ảnh không khớp tại viền giữa các panel — thường biểu hiện như đường thẳng bị “gãy” hoặc nhảy cóc
• Một số panel hiển thị đúng trong khi số khác bị lặp nội dung hoặc để trống

Mapping cần được cấu hình chính xác theo đúng vị trí vật lý của từng panel trong ma trận, bao gồm cả thứ tự hàng, cột và hướng bố trí (trái sang phải hay phải sang trái).

2.3. Đồng bộ tín hiệu (Signal Synchronization)

Trong hệ thống video wall, tất cả các panel phải nhận và hiển thị từng frame nội dung tại cùng một thời điểm. Nếu có sự lệch pha giữa các panel, dù chỉ một vài mili-giây, người xem sẽ nhận ra ngay sự không đồng bộ.

Hai thông số cần đồng bộ chặt chẽ:

• Frame rate: Toàn bộ hệ thống phải hoạt động ở cùng tần số, thường là 60Hz cho digital signage tiêu chuẩn
• Sync signal: Tín hiệu đồng bộ hóa thời điểm bắt đầu mỗi frame phải nhất quán trên tất cả panel

Khi mất đồng bộ tín hiệu, các hiện tượng thường gặp bao gồm tearing (đường rách ngang xuất hiện giữa màn hình), delay rõ rệt giữa các panel khi hiển thị chuyển động, hoặc nhấp nháy cục bộ tại một số panel trong hệ thống.

2.4. Bezel Compensation (Bù viền)

Mỗi panel LCD đều có viền vật lý (bezel) — phần khung không hiển thị hình ảnh bao quanh tấm nền. Trong video wall, khoảng trống vật lý này tạo ra sự gián đoạn hình ảnh tại điểm tiếp giáp giữa các panel. Bezel compensation là tính năng trên video wall controller cho phép hệ thống “bù” bằng cách dịch chuyển vùng nội dung sao cho hình ảnh tổng thể trông liền mạch dù có viền vật lý.

Sai số trong cấu hình bezel compensation dù chỉ 5–10 pixel cũng tạo ra lệch hình rõ rệt tại điểm nối giữa các panel, đặc biệt khi hiển thị đường thẳng hoặc văn bản chạy xuyên qua nhiều panel.

3. Lưu ý khi thiết kế và sử dụng nội dung

3.1. Thiết kế theo resolution tổng hệ thống

Nguyên tắc bắt buộc: nội dung phải được render đúng ở resolution tổng của toàn bộ hệ thống ngay từ bước thiết kế, không phải resolution của một panel đơn. Điều này có nghĩa là với video wall 3×3 (mỗi panel 1920×1080), file nội dung phải có kích thước 5760×3240 pixel trước khi đưa vào hệ thống.

Việc sử dụng nội dung đơn màn rồi scale lên trong controller hoặc CMS là sai lầm phổ biến, dẫn đến:

• Hình ảnh bị mờ do upscaling quá mức
• Văn bản và chi tiết nhỏ mất sắc nét
• Nguy cơ sai tỷ lệ nếu controller scale không đồng đều hai chiều

3.2. Kiểm soát Aspect Ratio

Aspect ratio tổng của hệ thống video wall thường rất khác so với nội dung 16:9 thông thường. Đây là điểm nhiều đội thiết kế nội dung bỏ sót khi làm việc với video wall lần đầu.

Một số ví dụ aspect ratio thực tế:

• Wall 2×2 (3840×2160): AR = 16:9 — trùng với nội dung thông thường, ít rủi ro
• Wall 3×1 ngang (5760×1080): AR = 16:3 (5,33:1) — nội dung 16:9 sẽ bị pillarbox hai bên hoặc stretch nếu không xử lý
• Wall 4×1 dọc (1080×7680): AR = 1:7,1 — yêu cầu nội dung hoàn toàn tùy chỉnh

Với các cấu hình có aspect ratio đặc thù, cần thiết kế nội dung riêng biệt cho từng hệ thống, không tái sử dụng nội dung từ định dạng 16:9 mà không qua chỉnh sửa.

3.3. Safe Zone và vùng cắt nội dung

Bezel vật lý giữa các panel tạo ra vùng “mù” — khu vực mà nội dung sẽ bị che khuất bởi viền màn hình. Khi thiết kế nội dung cho video wall, cần tuân thủ nguyên tắc:

• Không đặt thông tin quan trọng (logo, CTA, số điện thoại, giá sản phẩm) tại vị trí giao nhau giữa các panel
• Thiết lập margin an toàn tối thiểu 3–5% mỗi cạnh để tránh nội dung bị overscan hoặc che khuất
• Với nội dung chạy xuyên qua nhiều panel, cần tính toán vị trí bezel để yếu tố quan trọng không rơi đúng vào điểm nối

3.4. Tránh chi tiết nhỏ chạy xuyên nhiều panel

Đây là lưu ý thiết kế đặc thù của video wall mà LCD đơn không có. Văn bản nhỏ, đường kẻ mảnh hoặc chi tiết tinh tế khi chạy qua điểm nối giữa hai panel sẽ bị gián đoạn bởi bezel vật lý, tạo cảm giác “gãy” hoặc lệch hình dù hệ thống đang hoạt động hoàn toàn đúng.

Nguyên tắc thiết kế phù hợp với video wall:

• Ưu tiên nội dung theo block lớn — hình ảnh, màu nền, đồ họa kích thước lớn
• Văn bản nên dùng cỡ chữ đủ lớn để khoảng gián đoạn bezel không ảnh hưởng đến khả năng đọc
• Tránh đường kẻ ngang hoặc dọc mảnh chạy xuyên toàn bộ chiều rộng/chiều cao hệ thống

4. Lưu ý trong cấu hình và vận hành thiết bị

4.1. Cấu hình Video Wall Controller

Video wall controller là thiết bị trung tâm của toàn bộ hệ thống, chịu trách nhiệm nhận tín hiệu đầu vào, xử lý và phân phối đến từng panel. Cấu hình sai trên thiết bị này ảnh hưởng đến toàn bộ hệ thống, không chỉ một panel riêng lẻ.

Các thông số cần thiết lập chính xác:

• Số hàng × số cột: Phải khớp đúng với bố cục vật lý thực tế của hệ thống panel
• Resolution input: Phải bằng resolution tổng của hệ thống (ví dụ 3840×2160 cho wall 2×2)
• Resolution output mỗi cổng: Phải khớp với native resolution của panel được kết nối
• Mapping từng cổng output: Xác định cổng nào kết nối với panel ở vị trí nào trong ma trận

Sai cấu hình trên controller thường biểu hiện qua hiện tượng hiển thị lệch vùng (nội dung bị dịch chuyển sang panel khác), scale không đồng đều giữa các vùng, hoặc một số panel bị tối hoàn toàn do mapping không có tín hiệu đầu ra.

4.2. Thiết lập Media Player

Media player trong hệ thống video wall phải xuất tín hiệu ở đúng resolution tổng của hệ thống — đây là điểm khác biệt quan trọng so với LCD đơn. Nếu player xuất sai resolution, toàn bộ chuỗi xử lý phía sau sẽ phải bù trừ bằng scaling, dẫn đến chất lượng hình ảnh giảm và nguy cơ sai tỷ lệ.

Hai cài đặt cần tắt triệt để trên media player dùng cho video wall:

• Auto resolution: Cho phép player tự chọn resolution phù hợp dựa trên EDID — trong hệ thống video wall, EDID thường không phản ánh đúng resolution tổng cần thiết
• Auto scaling / Fit to screen: Tự động co giãn nội dung để vừa màn hình, không kiểm soát được tỷ lệ

Thay vào đó, cần cố định output resolution bằng tay theo đúng thông số tổng của hệ thống và kiểm tra lại sau mỗi lần khởi động lại thiết bị, vì một số player có thể reset về cài đặt mặc định sau khi mất điện.

4.3. Quản lý EDID

EDID (Extended Display Identification Data) là tập thông tin mà màn hình gửi về cho thiết bị phát để thông báo khả năng hiển thị — bao gồm resolution hỗ trợ, refresh rate, và các thông số kỹ thuật khác. Trong hệ thống video wall, quản lý EDID phức tạp hơn nhiều so với LCD đơn vì có nhiều panel cùng giao tiếp với controller và player.

Vấn đề thường gặp trong hệ thống nhiều màn:

• Các panel khác nhau có thể gửi EDID khác nhau nếu không cùng model hoặc firmware
• Controller có thể tổng hợp EDID sai, khiến player nhận thông tin không chính xác và xuất sai resolution
• Trong chuỗi daisy chain, EDID của panel cuối có thể ghi đè lên EDID của các panel trước

Giải pháp khuyến nghị là sử dụng EDID emulator hoặc EDID manager để cố định thông tin EDID gửi về cho player, đảm bảo player luôn xuất đúng resolution tổng bất kể trạng thái của từng panel trong hệ thống.

4.4. Kiểm soát hệ thống dây tín hiệu

Trong video wall, số lượng dây tín hiệu tăng theo số lượng panel và độ phức tạp của cấu hình. Chất lượng và độ dài dây tín hiệu ảnh hưởng trực tiếp đến sự ổn định của toàn hệ thống.

Khi dây tín hiệu vượt quá giới hạn ổn định mà không có khuếch đại, các hiện tượng suy hao tín hiệu thường gặp bao gồm:

• Mất đồng bộ giữa một số panel trong khi các panel khác vẫn hiển thị bình thường
• Lệch khung hình hoặc xuất hiện tearing cục bộ
• Màn hình bị nhấp nháy hoặc mất tín hiệu ngắt quãng, đặc biệt khi hệ thống mới khởi động hoặc thay đổi nội dung

Với hệ thống video wall quy mô lớn hoặc lắp đặt tại các vị trí có khoảng cách xa từ thiết bị phát đến màn hình, nên ưu tiên sử dụng fiber optic extender hoặc HDBaseT thay vì kéo dài cáp HDMI thụ động.

Có thể bạn quan tâm: Màn hình LCD bị vỡ thì có cứu được không?

5. Lưu ý về vận hành thực tế

5.1. Quy trình bật/tắt hệ thống

Đây là điểm mà LCD ghép khác hoàn toàn so với LCD đơn. Với LCD thông thường, bật/tắt nguồn không cần tuân theo thứ tự cụ thể. Nhưng với video wall, thứ tự khởi động sai có thể khiến controller không nhận diện được panel, player xuất sai resolution, hoặc mapping bị lệch cho đến khi toàn bộ hệ thống được khởi động lại từ đầu.

Thứ tự bật chuẩn:

1. Bật video wall controller trước — để thiết bị khởi tạo cấu hình mapping và chuẩn bị các cổng output
2. Bật màn hình (các panel) — để controller nhận EDID và thiết lập kết nối với từng panel
3. Bật media player sau cùng — lúc này player mới đọc EDID từ controller và xuất đúng resolution tổng

Thứ tự tắt chuẩn (ngược lại):

1. Tắt media player
2. Tắt màn hình
3. Tắt controller

Cần tránh bật đồng loạt tất cả thiết bị cùng một lúc qua công tắc tổng hoặc bộ lịch hẹn giờ không có độ trễ. Khi các thiết bị khởi động đồng thời, player thường hoàn tất khởi động trước controller, dẫn đến việc đọc EDID sai hoặc không đọc được — hệ quả là toàn bộ hệ thống hiển thị sai resolution cho đến khi được khởi động lại đúng thứ tự.

Nếu hệ thống yêu cầu tự động hóa bật/tắt theo lịch, nên cấu hình độ trễ tuần tự (sequential delay) tối thiểu 30–60 giây giữa các bước trong chuỗi khởi động.

5.2. Thời gian hoạt động liên tục

Màn hình LCD signage chuyên dụng được thiết kế để hoạt động ở chế độ 16/7 (16 giờ mỗi ngày, 7 ngày mỗi tuần) hoặc 24/7 tùy dòng sản phẩm — đây là điểm khác biệt quan trọng so với màn hình LCD tiêu dùng thông thường chỉ được thiết kế cho khoảng 8 giờ mỗi ngày. Tuy nhiên, dù panel được thiết kế cho hoạt động liên tục, hệ thống video wall vẫn cần một số lưu ý để duy trì hiệu suất lâu dài.

Với hệ thống hoạt động 24/7:

• Nên lên lịch tắt màn hình định kỳ ít nhất 1–2 tiếng mỗi ngày (thường vào khung giờ ít người xem) để backlight LED có thời gian giảm nhiệt và kéo dài tuổi thọ
• Kích hoạt tính năng screen saver hoặc giảm độ sáng tự động trong khung giờ thấp điểm thay vì giữ độ sáng tối đa liên tục
• Với nội dung có yếu tố tĩnh hiển thị lâu dài (logo, thanh tiêu đề cố định), nên thiết lập pixel shift nếu panel hỗ trợ để giảm nguy cơ burn-in cục bộ trên lớp tinh thể lỏng

5.3. Quản lý nhiệt độ và môi trường

Nhiệt độ là yếu tố ảnh hưởng trực tiếp đến tuổi thọ backlight, hiệu suất xử lý của controller và sự ổn định của tín hiệu trong toàn hệ thống. Hầu hết panel LCD signage có nhiệt độ hoạt động tiêu chuẩn từ 0°C đến 40°C — vượt ngưỡng trên, hệ thống tự bảo vệ bằng cách giảm độ sáng hoặc tắt panel, vượt ngưỡng dưới có thể làm tinh thể lỏng phản ứng chậm và gây hiển thị không đều.

Video wall sinh nhiệt cao hơn đáng kể so với LCD đơn do mật độ panel dày đặc trong không gian hẹp. Khi nhiều panel hoạt động sát nhau, nhiệt tích lũy từ backlight LED và bo mạch điều khiển không thoát ra ngoài hiệu quả như khi panel đứng riêng lẻ.

Các yêu cầu về môi trường lắp đặt:

• Thông gió: Đảm bảo khoảng hở tối thiểu phía sau và hai bên hệ thống để không khí lưu thông. Với video wall âm tường hoặc lắp trong hộp kín, bắt buộc phải có quạt tản nhiệt cưỡng bức
• Điều hòa không khí: Với hệ thống lớn (từ 3×3 trở lên), nên duy trì nhiệt độ phòng dưới 28°C liên tục trong giờ hoạt động
• Độ ẩm: Dải hoạt động an toàn thường từ 20% đến 80% RH không ngưng tụ. Môi trường có độ ẩm cao có thể gây oxy hóa các đầu kết nối và ảnh hưởng đến bo mạch controller
• Bụi: Bụi bám vào khe thông gió của controller và panel làm tăng nhiệt độ vận hành. Nên vệ sinh định kỳ 3–6 tháng một lần tùy môi trường lắp đặt

5.4. Kiểm tra và hiệu chỉnh định kỳ

Theo thời gian vận hành, các panel trong hệ thống video wall có thể xuất hiện sai lệch nhỏ về màu sắc, độ sáng và đồng bộ hình ảnh — ngay cả khi tất cả đều là cùng model từ cùng nhà sản xuất. Nguyên nhân là do backlight LED của từng panel lão hóa không hoàn toàn đồng đều, dẫn đến chênh lệch độ sáng và nhiệt độ màu giữa các panel theo thời gian.

Chu kỳ kiểm tra khuyến nghị:

Khi phát hiện sai lệch màu sắc hoặc độ sáng đáng kể giữa các panel, cần thực hiện calibration — quá trình hiệu chỉnh lại thông số màu và độ sáng của từng panel về cùng một chuẩn chung. Các hệ thống video wall chuyên nghiệp thường đi kèm phần mềm calibration của nhà sản xuất, cho phép điều chỉnh từng panel độc lập thông qua giao tiếp RS232 hoặc LAN mà không cần can thiệp vật lý vào từng thiết bị.
